交换机和路由器技术-06-路由器转发数据包的封装过程

路由器的包装过程传递数据包;这个过程通过实例完成

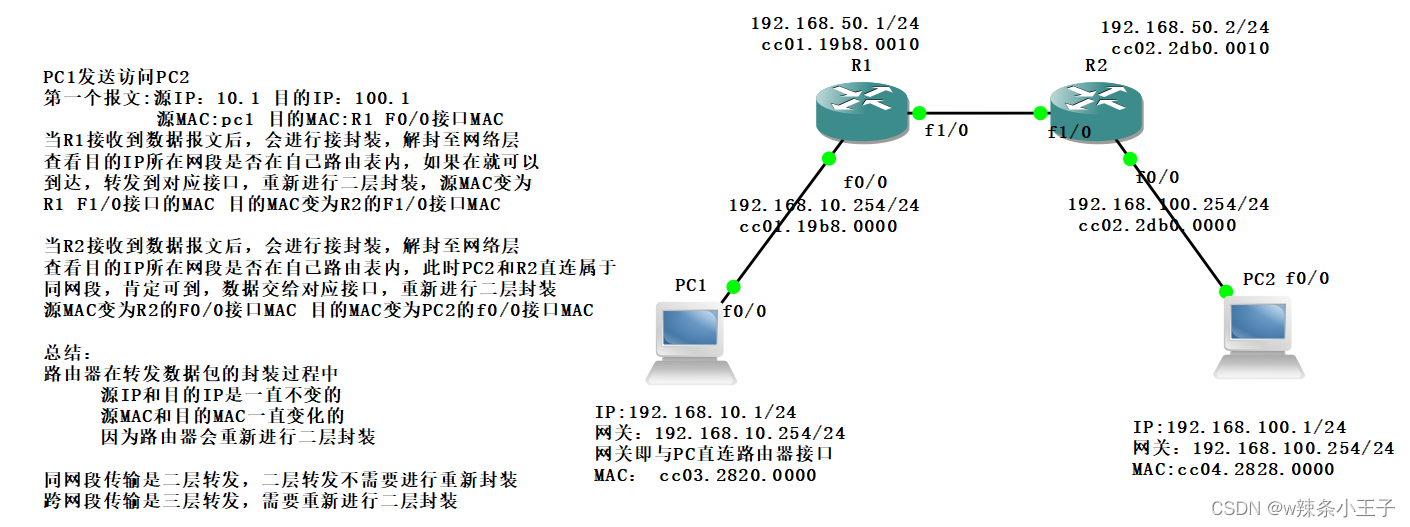

建立拓扑,配置相应的IP地址和子网掩盖

主机配置(PC1和PC2基本上相同,除了ip和不同配置的网络开关)

路由配置(R1和R2配置基本上相同,除了不同的IP接口和静态路由)

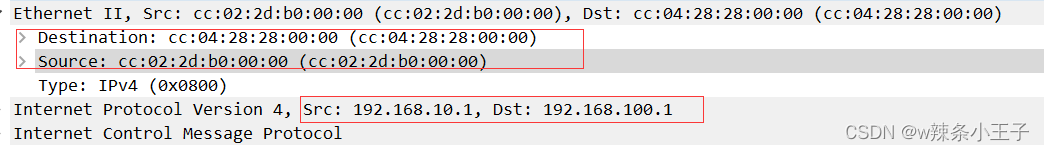

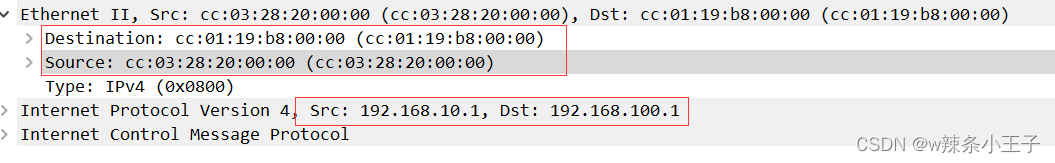

下面是三个Wireshark抓取过程

PC1-—》R1

PC1向PC2发送访问

第一个报告: 源IP:10. 目标IP:100. 源 MAC: PC1 目的 MAC: R1 F0/0 接口 MAC.

R1->R2

当R1接收数据消息时,会进行接封装，解封至网络层，检查目标IP是否在自己的路由表中,如果在就可以到达，转发到对应接口，重新进行二层封装，源MAC变为：R1 F1/0接口的MAC 目的MAC变为R2的F1/0接口MAC

R2->PC2

当R2接收数据消息时,会进行接封装，解封至网络层，检查目标IP是否在自己的路由表中,此时PC2和R2是直接连接的,同网段，肯定可到，数据交给对应接口，重新进行二层封装。源MAC变为：R2的F0/0接口MAC 目的MAC变为PC2的f0/0接口MAC

总结：

路由器在数据包包装传输过程中

源IP和目标IP都是相同的

源 MAC和目标 MAC已经发生了变化

因为路由器将重新封装成两个层

同网传输是双层传输,双层传输不需要重新包装

网络间传输是三层传输,需要重新封锁两层
