Modbus使用主机通信,最常用的是Modbus RTU和Modbus TCP/IP协议。我的仪器大多是Modbus RTU协议,经常用于第三方工具的调试软件 ModScan32,一个简单易懂的软件,下面是如何使用它。

ModScan32被用于模拟主设备,它可以从机器设备(使用Modbus协议的智能设备终端设备)发送命令,并在机器响应后返回该接口上的相应的注册数据。

1.首先,确保外部连接线正确连接,并确认数据线正确连接。

打开下面的软件界面,如图所示:

第一步、点击菜单栏Connection-->connect，出现Connection Details对话框；

第二步、单击protocol Selection进入下一步；

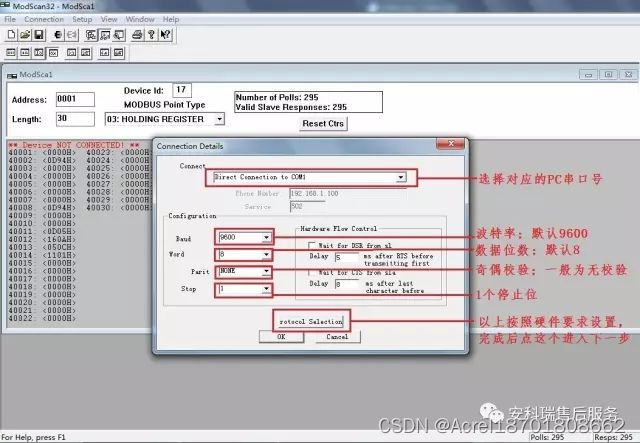

步骤3,设置通信参数;

注：

1)当通信接口是串行接口时,必须确定当前在PC上具体使用的串行接口。一般来说,PC集成配置的串行端口是COM1,USB端口则扩展到COM3或COM4(视具体机)。

2）通讯参数的选择要与从站（仪表/设备）中的设置一致，包括通讯速率、数据长度、奇偶校验和停止位。其中的“protocol Selection”选择默认的“RTU”模式。

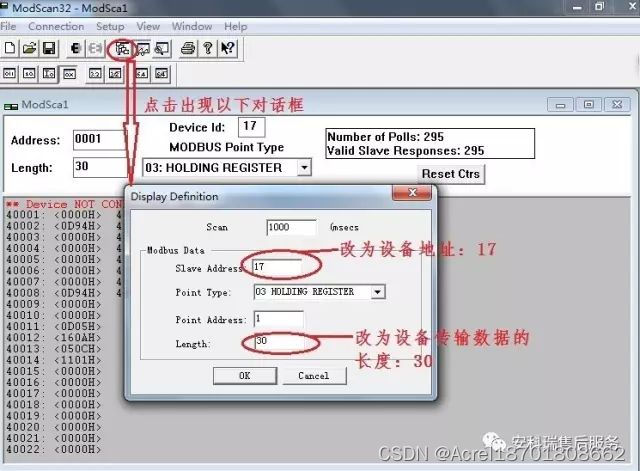

3)设备ID-从车站仪器/设备地址号码

4)地址-接收机的初始地址

5)长度-读取的登记册数目(一般建议先读取少量登记册,确认已进行的通信,然后在批量上读取多个登记册数据。

1)在监测区域的"MODBUS点类型"中,选择通信的MODBUS注册表类型。

01:COIL STATUS-读写开关型DO

02:输入状态-读取输入输入类型DI

03：HOLDING REGUSTE ——读写WORD类型

04：INPUT REGISTER ——读WORD类型

根据硬件产品手册的指示,选择哪种类型,使用03功能代码阅读常规模态规格

2)检查通信电缆,确认线路没有问题,然后按短cut键连接通信。

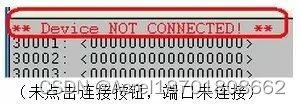

数据区域的顶部显示通信状态,例如

3)在注册表数据区,可以选择数据格式:二进制、八进制、十进制和十六进制格式。

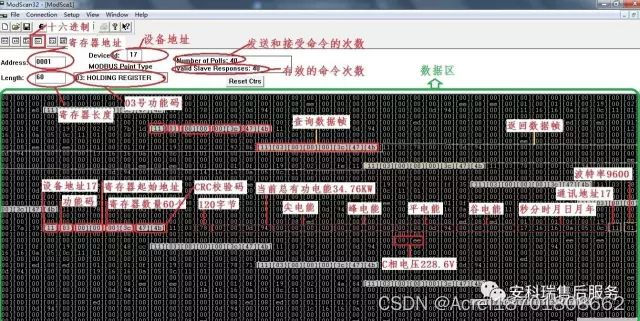

以下是 DTSY 1352-NK 文书的报告例子 :

发送消息(16位数字格式):

11 03 00 00 00 3c 47 4b

11:为仪器地址10个数字17

03：读取的功能码

00H:初始注册地址(初始地址为decimal)

003C:从3C转换为十进制到60的登记册数目

47 4b:CRC校正代码

答复声明(16个数字):

11 03 78..(无60个登记资料)48公升

78:十六进制78表示十进制120,即120字节(60字节)

48cc:CRC校正代码

附：Modscan32可自行百度下载，体积较小。一般无需安装，下载后解压即可使用。
