交换机和路由器技术-09-虚拟局域网VLAN
最后更新：2022-07-29 10:21:20 手机定位技术交流文章
目录
一、虚拟局域网VLAN（virtual LAN）
1.1VLAN的介绍
1.2 VLAN的界定
1.3VLAN的类型
第二,与静态VLAN有关
2.1VLAN的范围
2.2 配置静态VLAN
2.2.步骤1:在全球模式中直接创建vlan
2.2.步骤2:将单个接口添加到vlan
2.2.3批量将连接器添加到相应的vlan上
3.测试VLAN分割效果
四、补充知识
一、虚拟局域网VLAN（virtual LAN）
1.1VLAN的介绍
VLAN主要用于开关上

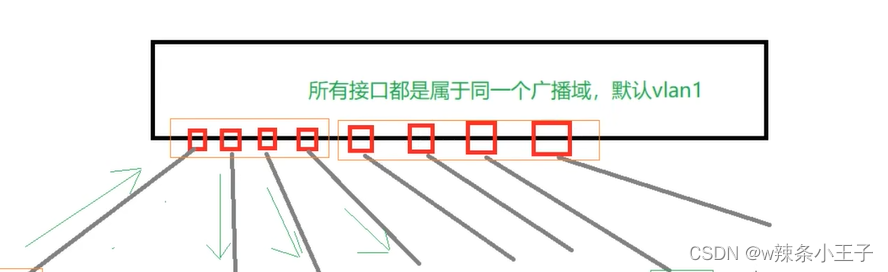

一台交换机默认情况下连接的是一个广播域、因为默认情况下，所有的接口都是属于同一个VLAN的，默认VLAN 1，所以是在一个广播域中。交换机上广播流量过多也会产生网络拥塞
1.2 VLAN的界定
分离广播域允许多个广播域在开关和控制广播域上存在
增强网络的安全性
简化网络的管理
不同的广播区域不能通信。如果您想通信,您需要使用路由器
1.3VLAN的类型
静态VLAN:基于端口分配,需要管理员配置,创建VLAN,并添加接口到VLAN
动态VLAN:基于MAC地址自动将相同的类型的MAC地址添加到相同的VLAN(较少的应用程序)。
第二,与静态VLAN有关
2.1VLAN的范围
如果Huawei设备使用VLAN(基于Cisco设备),VLAN的范围将不同
思科设备：
总共4096VLAN 0~4095
0.4095是预留的,不需要
默认是VLAN 1开关 默认的所有接口属于VLAN 1
Ethernet VLAN 2~1001
扩展Ethernet VLAN 1025-4094
2.2 配置静态VLAN
步骤1:创建VLAN
步骤2:输入接口并设置接口模式
步骤3:将接口添加到指定的VLAN上
实例操作：
使用设备：交换机2960 （1~24是快速以太网口，还有两个千兆以太网口）
要求:将fa0/10接口添加到vlan2,将fa0/20~24添加到valn3
2.2.步骤1:在全球模式中直接创建vlan

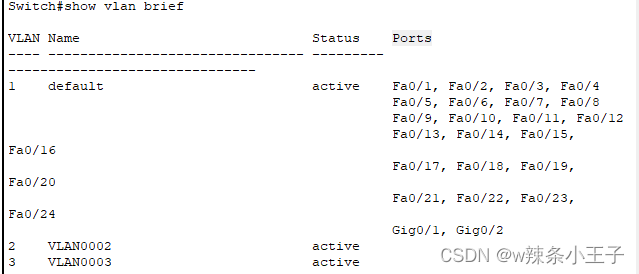

查看创建的vlan
Switch#show vlan brief
2.2.步骤2:将单个接口添加到vlan
进入接口，设置模式
Switch(config)#int f0/10
Switch(config-if)#switchport mode access//标识为接入接口，access模式的接口一般用于连接客户机的，它是属于单个vlan的
Switch(config-if)#switchport access vlan 2//将接口加入到vlan 2

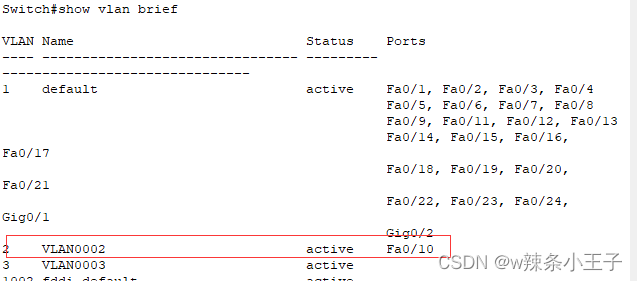

查看效果
2.2.3批量将连接器添加到相应的vlan上
步骤1:输入接口并输入接口范围
Switch(config)#int range fa0/20-24
步骤2:批量设置接口模式
Switch(config-if-range)#switchport mode access
步骤3:一个批量将接口添加到VLAN
Switch(config-if-range)#switchport access vlan 3

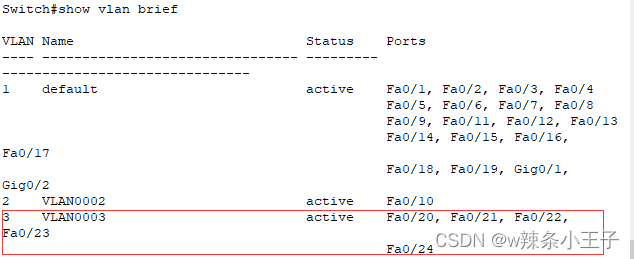

查看效果
3.测试VLAN分割效果

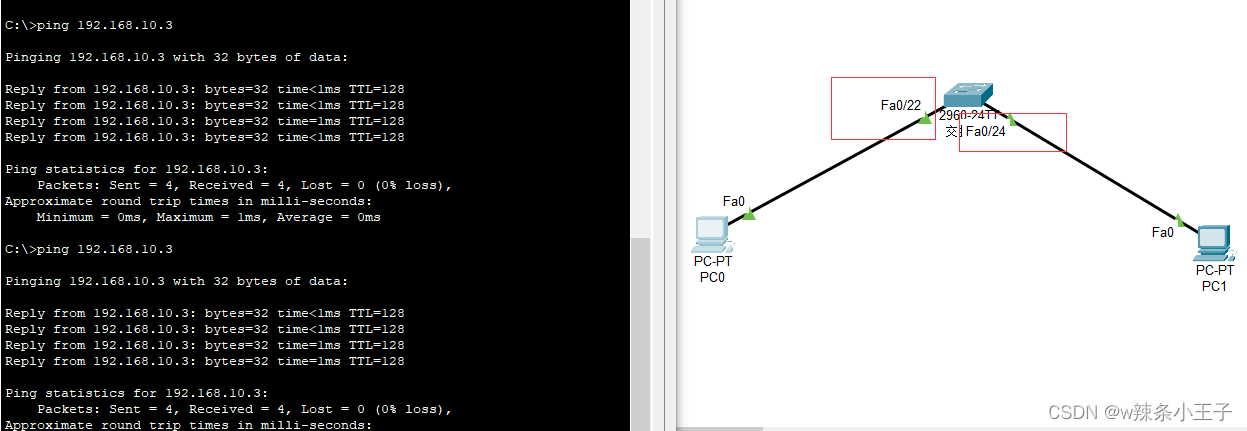

当两个主机属于同一VLAN(在同一广播区域)时,可以正常通信

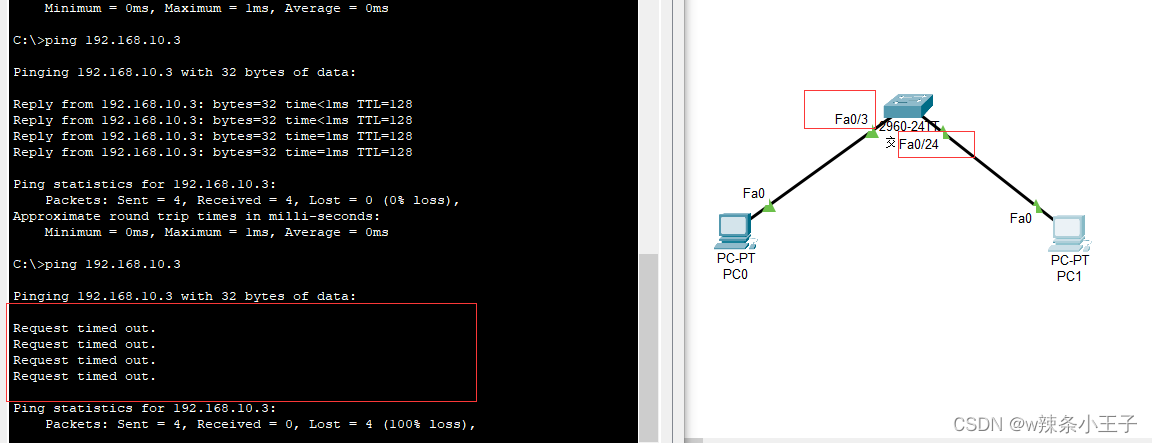

当两个主机属于不同的VLAN(在不同的广播区域)不能通信时
即使它被配置为相同的网络段,它也无法运行。
四、补充知识
创建的vlan可以直接命名
例如：
Switch(config)#vlan 2
Switch(config-vlan)#name ITgroup
如果未命名,格式自动命名VLAN003
switchport mode access 可简写为 sw mode acc 指定接口模式
switchport访问vlan2可以缩短到sw acc vlan2
其他配置命令
查看vlan信息
Switch#Show vlan brief
查看指定vlan
Switch#Show vlan id 2
删除vlan
Switch(config)#no vlan 2
通过在开关上创建VLAN,您将不同的主机添加到相应的VLAN上,在同一开关下,相同的VLAN主机可以直接通信,而不同的VLAN主机不能直接通信
Vlan trunk 可以实现，同一VLAN跨交换机进行通信 交换机与交换机之间连接的接口配置成trunk模式
访问模式和总线模式的概述:
访问端口模式是VLAN,通常用于连接主机设备,是访问端口。
Trunk接口模式可以允许多个VLAN的信息通过，可以接收发送多个VLAN报文，一般用在同一VLAN跨交换机通信，交换机与交换机之间的接口配置成trunk模式
