目录

路由器的工作原理

1.1审查交换人的工作原则

1.2回顾路由器相关知识

1.3网络层IP包格式

1.4路由器的工作原理

1.5生成路由器表

1.6静态路由介绍

1.7动态路由介绍

路由器的工作原理

1.1审查交换人的工作原则

在交换机内部维护MAC地址表,主要记录MAC地址与接口之间的通信

在开关的初始状态下,对外界一无所知，MAC地址表空,从接口接收数据时(F0/1),首先查看数据框架中的源 MAC地址,与您自己的MAC地址簿相比,如果不在表中，了解发件人的MAC地址,并在自己的表中记录,连接到相应的接口(F0/1),再次检查目的地 MAC地址,如果目标MAC地址不在MAC地址表中,所有接收器以外的其他连接接口(F0/1)将执行,转发出去（广播），此时目标主机将收到,其他主人也会接受,其他主机接收到后，为MAC目的查看数据帧并不会自动丢失,目标后,主机收到答复,回应过程中，数据也由交换者传输,然后目标主机成为发送响应主机,当交换机收到目标主机(F0/10)的响应消息时,它也查看数据帧中的源MAC地址,与您自己的MAC地址簿相比,如果不在表中，了解发件人的MAC地址,并在自己的表中记录,附于相应的接口(F0/10),再次检查目的地 MAC地址,既然以前有记录,直接从记录的接口传输F0/1接口。（单播）

摘要: 交换学习源 MAC 、 广播数据帧 、 接收响应 、 单播传输响应

1.2回顾路由器相关知识

路由器属于三层(网络层)设备

网络层由IP头封闭

网络层：

逻辑地址(IP地址)用于定位不同网络的地址(网络地址不等于,或与内部和外部网络分开;强调内部网络的IP地址不能在外部网络上路由)

逻辑地址(IP地址)搜索:查询目标地址是否可以到达,是否可以到达,选择最佳路径,是否不能到达,直接返回消息给发件人,而提示未到达

通过网络层传输的PDU(传输数据单元)是一个数据包(IP数据包)。

1.3网络层IP包格式

IPv4和IPv6的两个版本

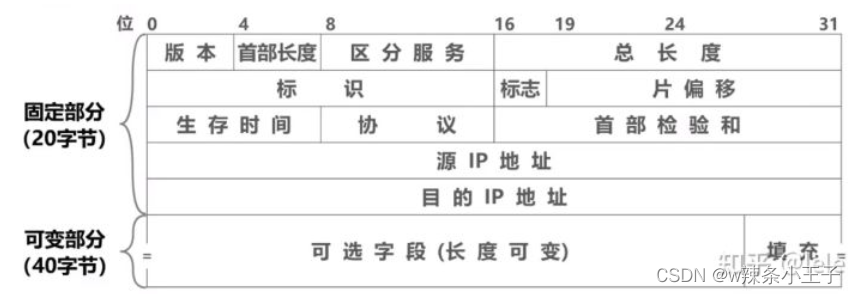

IPv4版本IP包

IPv4数据包包括数据的第一个部分和两个部分

版本字段:占4个位置,即半个字节，用于显示数据报告的IP版本号码,对于IPv4来说，该值为4，对于IPv6来说，值为6IPV4,IPV6的第一个部分只有版本的字段位置相同,通过版本号，路由器决定如何解释IP数据报告的其余部分

标题:由于IP数据消息的标题有一个选项,标题的长度是可变的,因此必须定义标题

分开服务(服务质量/优先次序和服务类型):为了确保更好的服务,QOS(服务质量)主要在IP级别进行

总长度(数据报告长度):主要用于识别整个数据包的长度

识别、标记和磁盘传输:从顶层到IP层的数据被分成块,用于识别数据包,以便在重新组织到目的地的末端时数据不会分散

生存时间(TTL值):当IP包通过每个路由器时,每个路由器沿途将IP包的TTL值降低到1。如果TTL减少到0,然后IP包将被丢弃。当该字段为0时,该字段防止因路由循环而IP包在网络上连续传输,必须丢弃IP包。并使用PCM消息通知发送者。

协议:查明哪些协议用于高级数据(tcp为6/udp为17)

第一次核查及:第一次核查数据报告

来源地址:发件人的IP地址

目标地址:收件人的IP地址

可选字段:允许扩展IP包的第一个部分,但因性能问题被删除IPv6中

数据:这个字段存储IP包的数据

1.4路由器的工作原理

路由:从源主机到目标主机的传输过程(跨网络访问)

它包含两个内容: 确定最佳路径 (1. 指定 2. 动态路径咨询)

通过网络传输信息

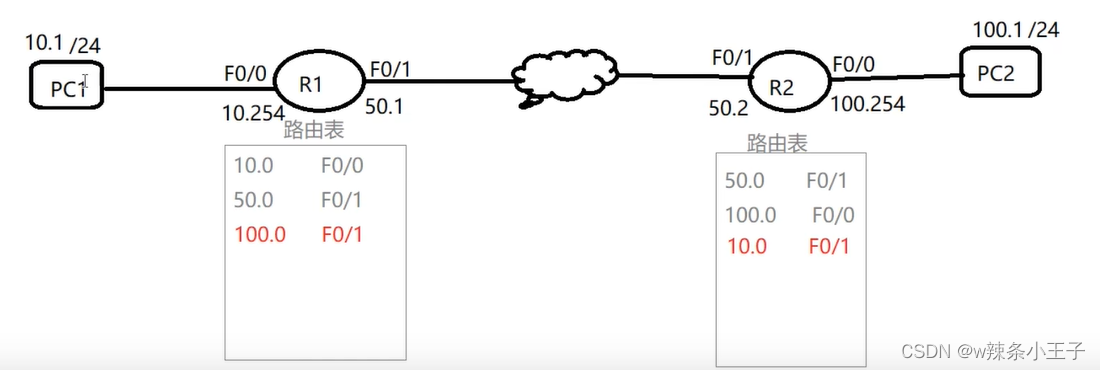

路由器的工作原理

路由器接收数据包,并检查在目标IP地址的网络段是否在自己的路由表中。如果是,它会找到相应的接口,重新包装数据包,然后发送数据包。如果不是,它将返回消息给发送者,并不能被提示

1.5生成路由器表

1. 直接连结路由:当路由器的接口配置和相应的IP地址配置时自动生成
2. 非线性路由:手动配置静态路由或使用动态路由协议学习

1.6静态路由介绍

管理员手动配置,不灵活,单向

特殊静态路由:默认路由,在路由器中无法找到目标网络上的条目时,再次进入默认路由

默认路由使用场景：一般用于末节（末梢）网络，网络的最末端（一个路由器的一端，之连接了一个网络。比如：R1的左侧）

1.7动态路由介绍

通过动态路由协议自动创建自己的路由表

常见的动态路由协议:RIP、OSPF、IS-IS、BGP、EIGRP

路由信息协议RIP（Routing Information Protocol）是基于距离矢量算法的路由协议，利用跳数来作为计量标准。在带宽、配置和管理方面要求较低，主要适合于规模较小的网络中

OSPF(Open Shortest Path First Open Shortest Path Priority)是一个内部的门户协议。简称IGP），用于在单一自治系统（autonomous system,AS）内决策路由。

边界网关协议（BGP）是运行于 TCP 上的一种自治系统的路由协议。 BGP 是唯一一个用来处理像因特网大小的网络的协议，也是唯一能够妥善处理好不相关路由域间的多路连接的协议。

EIGRP:( Enhanced Interior Gateway Routing Protocol ) 增强内部网络路由协议 EIGRP是一个增强的IGRP,因为它收集速度快,并且保证在任何时候都无拓扑中循环。
