一、链路聚合

1.1目的

1. 理解链路聚合
2. 会配置(LACP)

1.二链聚合的概念

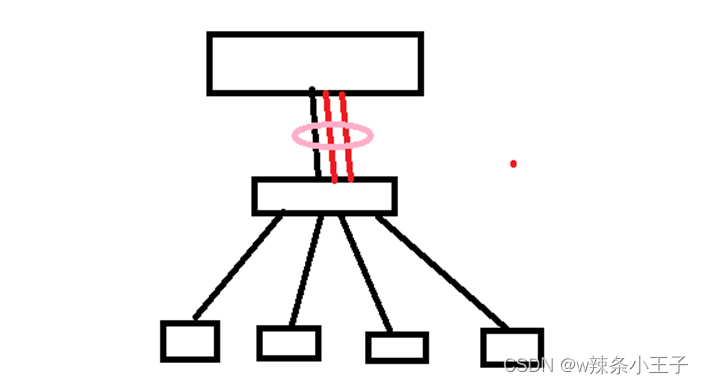

链路聚合，它是一个逻辑接口,它将一组同类型的物理Ethernet接口结合在一起。一种提高链路带宽的方法.逻辑接口与物理接口相同,可以配置为访问, 总线端口类型,将它添加到一个或多个VLAN。链路整合在网络中用于提高网络可靠性、增加网络带宽和负载共享。

1.3链聚合的优点

当聚合链路中的一条物理链路发生故障时，故障链路上的流量会自动分担到该逻辑链路中的其他物理链路上，从而保证业务不被中断。因此，链路聚合除了可以提高链路带宽还可以提高链路可靠性

1.4 实现方式

1. 在思科设备上：私有协议PAgP

2.标准是通用的:基于802.LACP的3ad

1.5链融合的模式

主动(LACP的主动模式)

消极(LACP消极模式)

自动(PApP主动模式)

可取(PAgP被动模式)

开(以太网通道)

LACP基于IEE

LACP(Link Aggregation Control Protocol)是一个基于IEE 802的网络集群控制协议,3ad标准实现链路动态和分解的协议,这些协议通常用于链路中。LACP协议的成员端口可以在链路集群中通过发送LACPDU消息相互作用,双方同意哪些港口可以发送和接收讯息,确定业务流程的链路。此外，当合并条件发生变化时,如果链子断裂,LACP模式将自动调整集群中的链路,该组其他可用的成员链替换故障链,以维持负荷平衡.因此,没有硬件升级,可以增加设备之间的逻辑带宽,提高网络的可靠性。

2.下列内容主要可互换在《协定》报告中(理解)

前端和前端系统优先次序.

本端和对端系统ID

终端操作键的主端和相反端.

前面端和前端端的端口优先。

端端口

端端和相反端端的港口状态

聚合类型:静态聚合(手动配置),动态聚合

三、配置链路汇聚

3.1指定集合协议 lacp

首先输入端口(如果只有一个端口,直接输入一个端口,如果有多个端口,输入范围端口)

Switch(config)#int range fa0/1-4

Switch(config-if-range)#channel-protocol lacp

Channel-protocol lacp

3.2指定聚合物模式 सक्रिय

Switch(config-if-range)#channel-group 1 mode active

channel-group 1模式 सक्रिय定义了一个名为1的组,设置为主动模式

3.3将合并通道配置为总线(选项)

Switch(config)#int prot-channel 1

Switch(config)#switchport mode trunk

添加新的接口:输入接口设置合并协议并指定合并模式

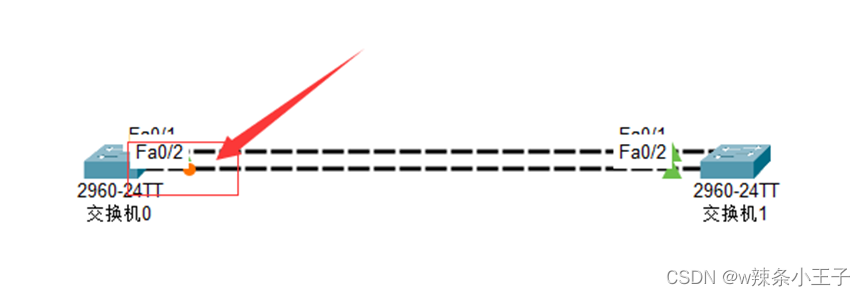

通常,当两个链被连接时,其中一个无法工作,形成阻塞接口

3.4配置过程

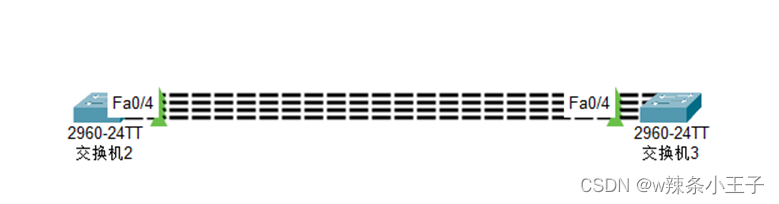

开关2和开关3具有相同的配置

输入接口范围,设置合并协议 lacp,设置合并组,并将其设置为主动模式

如果你想将一个单独的端口添加到聚合物链上,你需要在两边配置开关

将合并通道设置为内存

Switch(config)#int prot-channel 1

Switch(config)#switchport mode trunk

配置Ethernet通道-一种链路合并(需要配置两边开关)

最大9个物理链捆绑

输入接口范围,创建集群,设置模式

Switch>en

Switch#conf t

Switch(config)#int range f0/1-2

Switch(config-if-range)#channel-group 1 mode on

Switch(config-if-range)#

使用的一些视图命令是:

Switch#show spanning-tree     #查看生成树（主要是查看端口是否全部被捆绑了）

开关#显示 int f0/1 sw #查看界面模式,当合并通道未被配置为总线时,物理接口是否被查看或访问,当配置为内核时,你可以看到,所有频道的物理接口都已变成主机模式
