STP的其他概念

STP的融合:在STP协商后,选择阻塞接口来代表成功的融合

整合(整个网络的整合)

收敛产生5个国家为交换者

禁用:没有连接下

阻塞:不能发送或传输数据,不能学习MAC地址,只听

网络中的BPDU消息(拓扑更改频道)

检测:你可以发送和接收BPDU,但不能学习MAC地址

学习:可以接收和传输BPDU,并且可以进行MAC地址学习而不发送数据

传输:业务数据框架的正常传输

交换机连上线，经历了 down状态->侦听状态-学习状态-转发状态

二、计时器

Hello Timer (Hello时间)∶

STP开关发送BPDU时间间隔。当网络拓扑稳定时,计时器的修改仅适用于根桥的修改,根桥在随后的BPDU中填满适当的字段,将计时器的修改信息传递给其他非根桥。但当拓扑变化之后，TCN BPDU传输不由此计时器管理

Forwarding Delay Timer (转发延时)∶

指一个端口Listening和Learning的各自时间，默认为15秒，听力状态持续15秒。这个学习状态持续了15秒。这两个州下的终端处于封锁状态,这是避免在STP中临时循环的关键

Max Age。

该端口将基于从接收的BPDU存储器中获得的四个最佳信息(根桥BID、累积根路径费用、发送者BID和端口PID)。每次你收到合适的BPDU,终端将启动最大年龄计时器.超过这个最大年龄时间端口,没有适当的BPDU,你以为这个网络太宽了。这次应该是20秒

三、配置STP

因为交换机上有一个VLAN区分,区分封锁广播。 因此,不同的VLAN有不同的STP

单一生成树:只有一个VLAN在开关上

多生成树:开关上有多个VLAN,一个VLAN与一个树相符

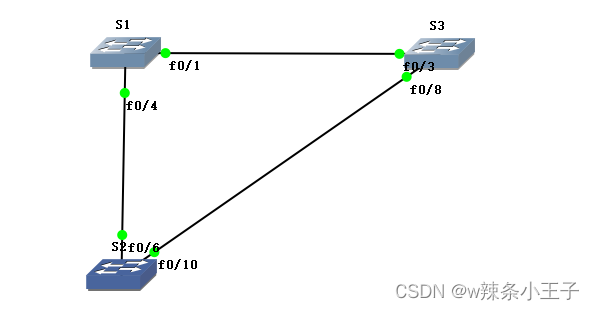

实例操作

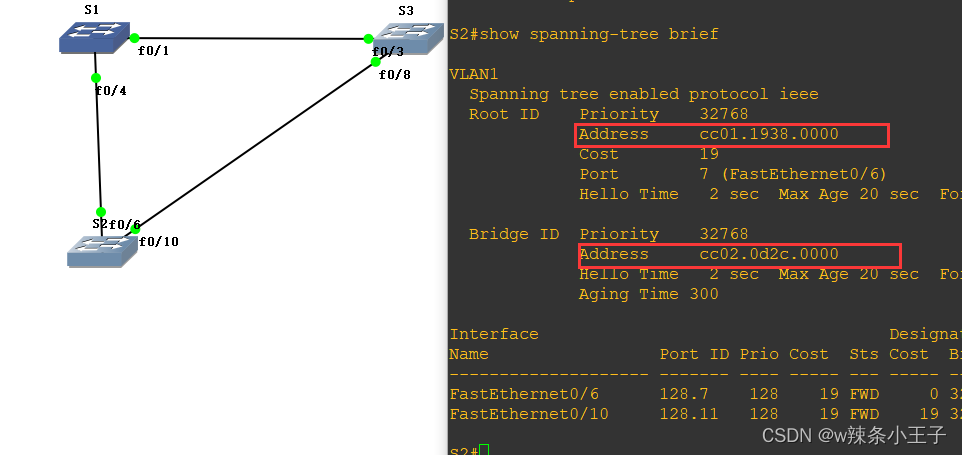

检查S2是否是一个根网络桥,并发现根和桥 ID mac不相同

默认情况下,生成树在开关上方被启用

要求：

1.S2指定问题桥

直接配置网桥优先级

S2(config)#spanning-tree vlan 1 priority 4096

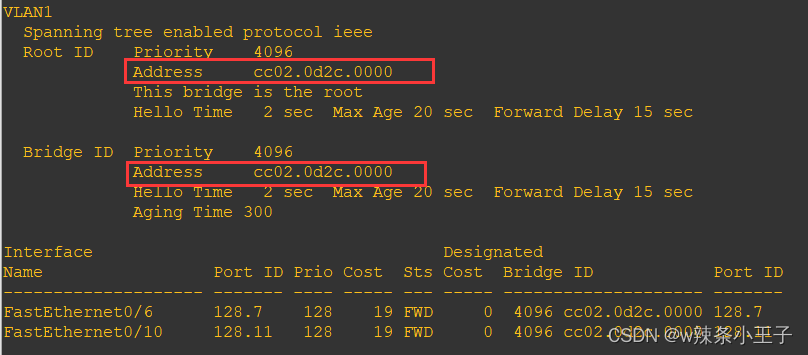

根ID和网络桥ID是该设备与根网络桥相同的MAC地址

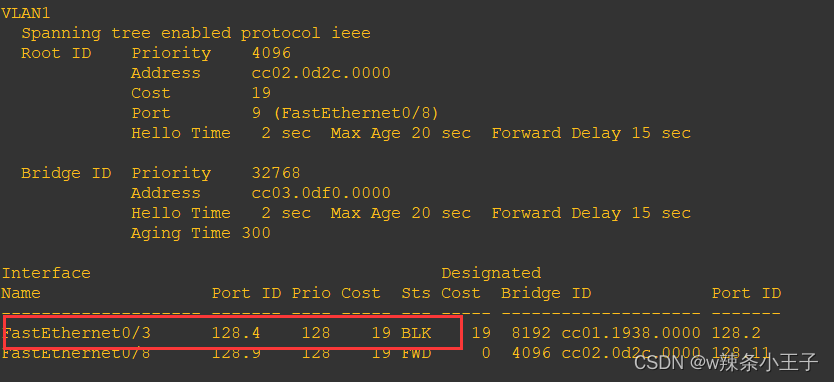

2.指定S3的f0/3接口为阻塞端口

当S1成为根桥时,根桥上的所有接口都是指定的终端.非根桥需要指定的端口,通过非root桥选择指定的端口要求,桥梁ID越小,优先次序越高。此时,管理员可以手动配置S1开关的网络桥优先级,设置S1到8192,然后指定靠近S1的端口。根端口:基于根路径的最低成本原则,左右两边成本一样，所以为根端口。所以只有最后一个F0/3来封锁端口

设置S1的优先级

S1(config)#spanning-tree vlan 1 priority 8192

四、其他配置

直接指定根网桥

自动调整网络桥优先级从32768下降到4096

Switch(config)#spanning-tree vlan 1 root primary

修改端口成本(端口成本由带宽决定)100M带宽路径的成本为19

Switch(config-if)#spanning-tree vlan 1 cost 19

修改端口优先次序建议将平方数设置为2

switch(config-if)#spanning-tree vlan 1 port-priority 64

同样的链条是, 默认的传输速度是相同的.
