C#西门子S7 协议通过偏移量的方式读写PLC DB块

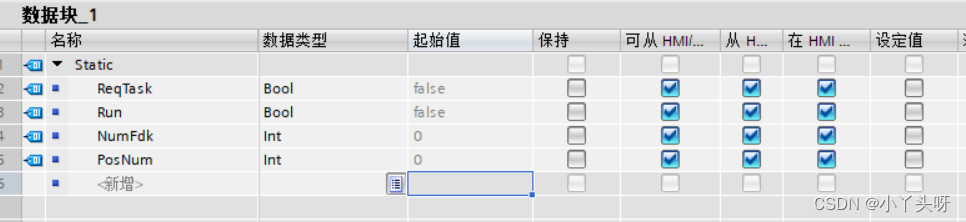

例如,当前的plc有一个 db 块,它要求我们读写 db 块,而位图只在连接到PLC编译器后显示偏差,所以这里没有偏差。

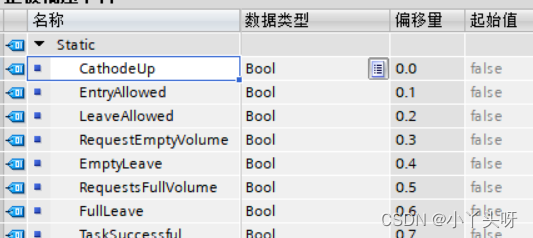

这是正常编译后,显示偏差的图样

1.根据偏移值读取第一个bool数据类型

正如前面的章节所述,它通过安装s7驱动程序包来处理,这不再在这里讨论

首先要注意一点，只要是通过偏移量的形式进行读写，无论是什么数据类型，都是要进行转换的。例如：读取bool 数据类型，要这样子进行转换，才能读取的到值。

Convert.ToBoolean(plc.Read("DB20.DBX1.7"))

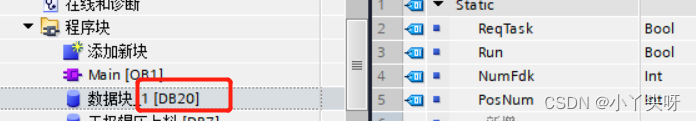

• DB20是一个由Siemens创建的DB组件

• DBX是读写bool类型的固定类型,例如bool类型是DBX,int类型是DBW,该类型在s7文档中引入。
• 1.7是第一个设置极化值的bool类型

上面的实现用于读取指定的布尔类型的极化

1.根据偏移值写出bool数据类型

写也是同样的道理，因为bool 类型无非就是false或true，所以直接写0或1过去， plc会自动转换成对应的false 或true了。例如：

plcs.Write("DB20.DBX1.7", 1);

• 因此,DB20偏差得到了1。 这个bool类型的值已经变为 true

1.根据偏移读取内式数据类型

首先,必须转换读取的int类型。 例如,如果当前的int类型是10的极化值的inplc,那么当在程序中读取时应该这样处理,并将其转换为ushort类型。

short num=((ushort)plcs.Read("DB20.DBW10")).ConvertToShort();

• 此转换后,您可以读取指定的int类型的极化
• DBW是读取和写入int数据类型的固定写字方法

1.4 根据偏移量 写一个 int 数据类型

写的数据也要转换成ushort,首先要定义一个short变量，赋值 ，然后转换成ushort。

short PickNums = 20；

plc.Write("DB20.DBW10", PickNums .ConvertToUshort());

• 在成功写字之前,你必须转换为短语

其他类型例如byte，可以通过s7 plc 驱动包 提供的内置方法，根据文档进行读写操作了。方式都大同小异 ，认真看文档就会了，特别简单。

2.plc必须打开这些设置以成功读写。

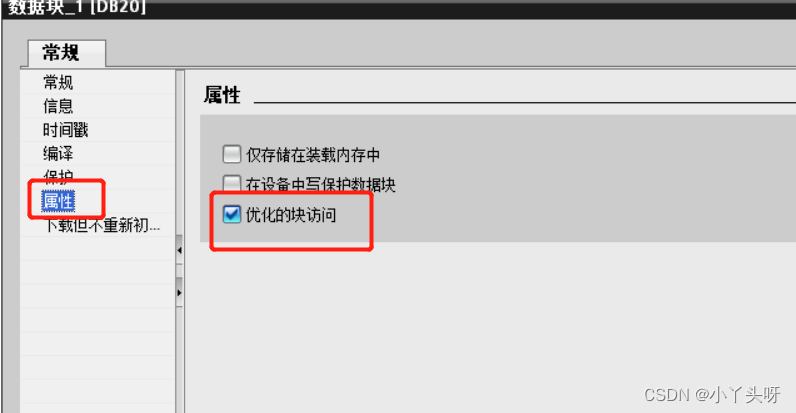

2.1删除优化块访问设置

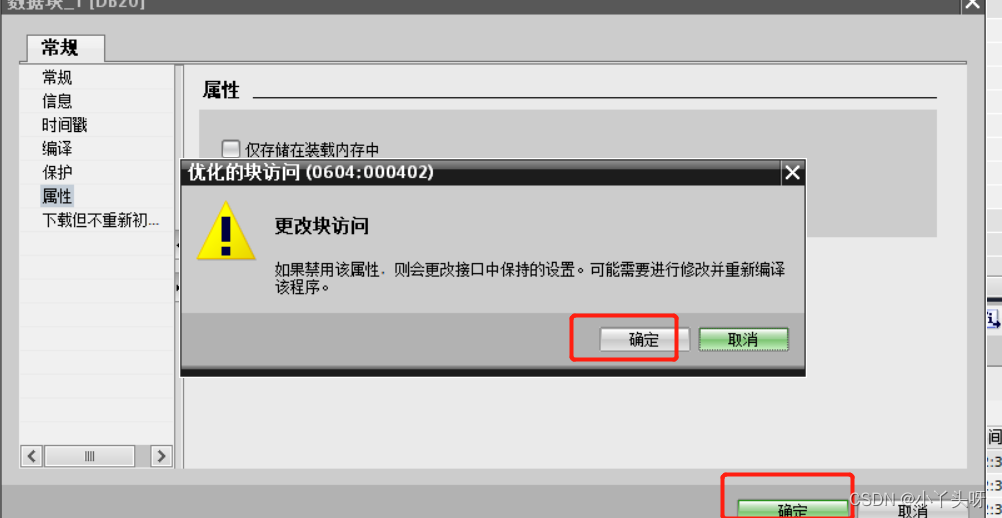

当警告框出现时, 单击确认

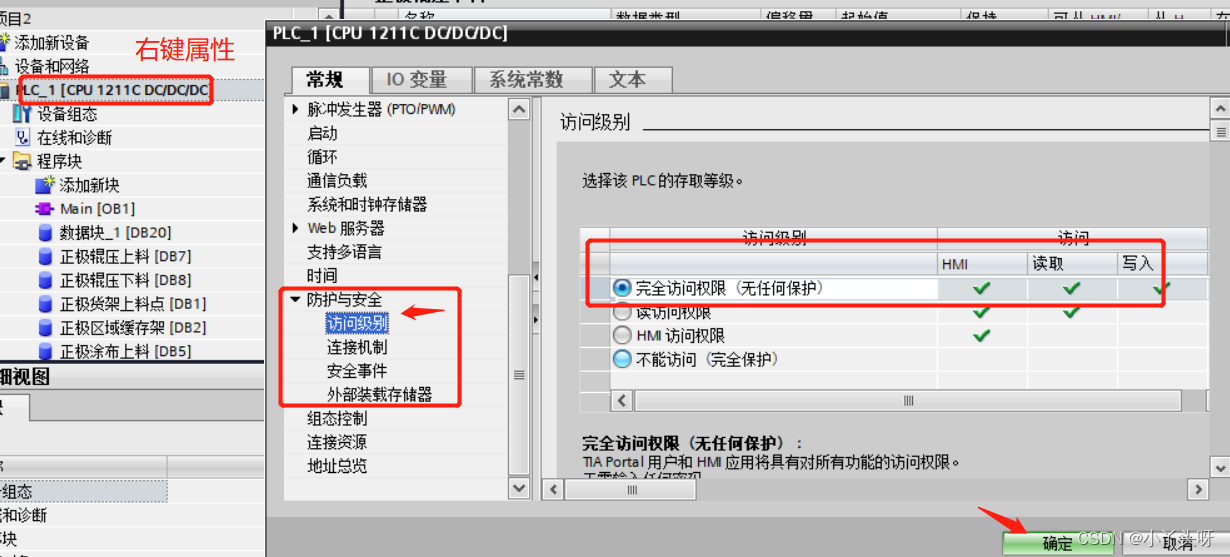

2.2访问级别设置为允许

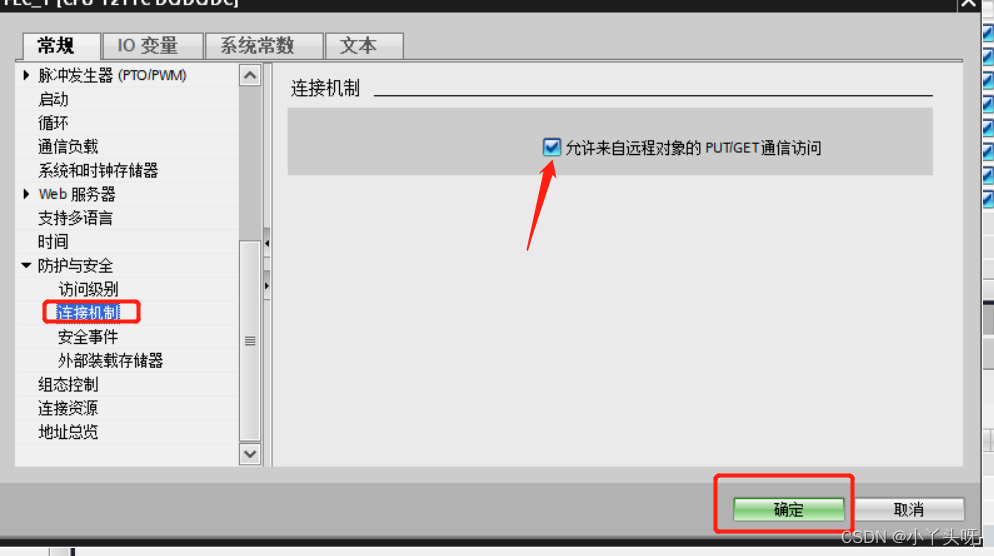

2.3连接机制,允许远程对象访问通信
