1.生成树协议(STP)

1.1目的：

1. 理解STP生成原则

理解党派选举进程

1. 会配置PVSTP+

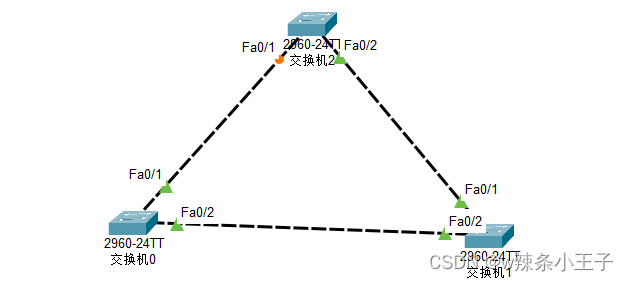

例如,等待所有接口进行谈判和开放后,我们可以看到F0/1是橙色,通过查看树协议,接口在表面上被封锁,但它在物理上被打开

问题1:为什么开关F0/1接口被封锁?

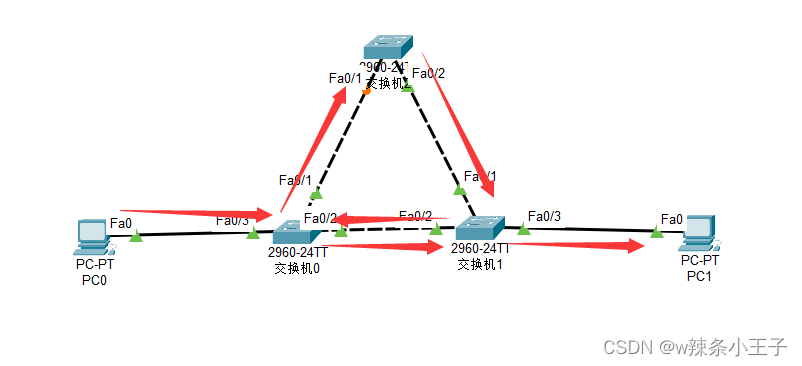

如果F0/1不被封锁,它将形成一个循环,并且在循环中将有许多广播信息,形成一个广播暴风雨,造成网络拥塞

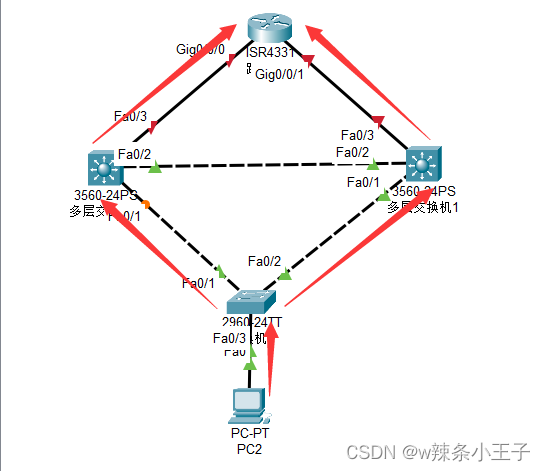

有循环网络的冗余设备

1.2 什么是生成树协议（Spanning Tree Protocol）

生成树协议是什么:在第二层工作,数据链层,交换器上方的协议

通过逻辑封锁一个接口,防止交换网络有冗余链接时的循环的产生,以及广播风暴的发生

1.3STP功能:

1.创建一个没有循环的树来解决广播风暴并实现冗余的备份。

2. 收敛 速度 较慢 。

3.所有VLAN共享一个生成树,而不区分用户或业务流量

1.4 STP分类:

STP、RSTP （快速生成树协议）MSTP(多生成树协议)

1.5STP工作原理

STP协商

1.选择根网络桥(交换)并选择一个开关作为根开关

选择规范:比较网络桥ID(交换器ID),网络桥ID为根交换器较小

网络桥ID:网络桥的优先次序以及网络桥的MAC地址

优先次序越小,优先次序越大, MAC地址就越小,就像优先次序一样

优先级默认是 32768 ,管理员可以手动更改( 4096 的倍数）

不能封锁根桥上方的终端

2.选择根端口

在非root桥下选择根端口

根路径成本最少

直连网桥ID最小

端口ID最低值(默认128)

3.选择指定端口

根桥上的所有终端都是指定的终端

在网络的每个段(每个行)上选择指定的端口

在非根桥上选择指定的端口

根路径成本最小

网桥ID最小

端口ID最低值(默认128)

4.没有选择的端口,它堵塞了端口

1.6管理员配置STP想法

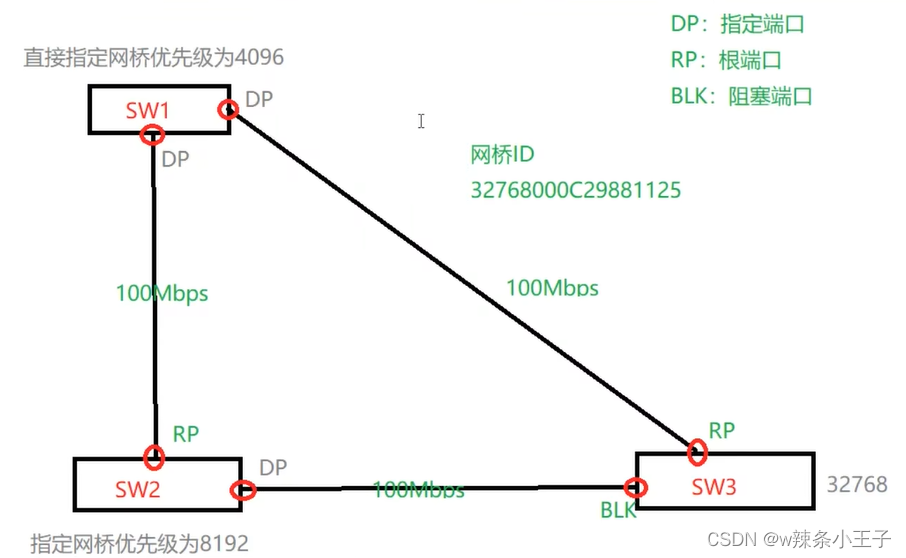

步骤1:首先选择根网络桥(根交换机)

根据这个原则,越小桥梁ID,优先次序越大,网络桥ID以网络桥为优先级,编写了网络桥 MAC 地址.优先级越小越优先，MAC地址越小,优先次序越高。但MAC地址不能更改,我们可以改优先级，然后,您想要作为根网桥设置的开关的优先级将变为最小4096,此时,SW1成为根桥。

步骤2:确定指定的DP端口

根桥上的所有接口都是指定的终端,每条现线路（网段，此网段非彼网段，理解为线)需要选择指定的端口,因此,目前的两条路线已经确定,只剩最下面的，通过非root桥选择指定的端口要求,桥梁ID越小,优先次序越高。此时,管理员可以手动配置交换器的网络桥优先级,设置SW2到8192,指定的端口可在此时确定

步骤3:确定根端口RP

根据根路径的最低成本原则,两边的成本是相同的,所以根端口

第四步:确定阻塞端口BLK

没有选择的端口,它正在阻塞端口
