OSPF：

开放最短路径优先协议,无类链国家路径协议

公有协议、跨层封装到IP报头、协议号89、基于224.0.0.5、224.0.0.6组播更新

触发更新,定期更新(30分钟)

需要 有 结构 部署 : 区域 划分 和 处理 规划

1.Ospf数据包。

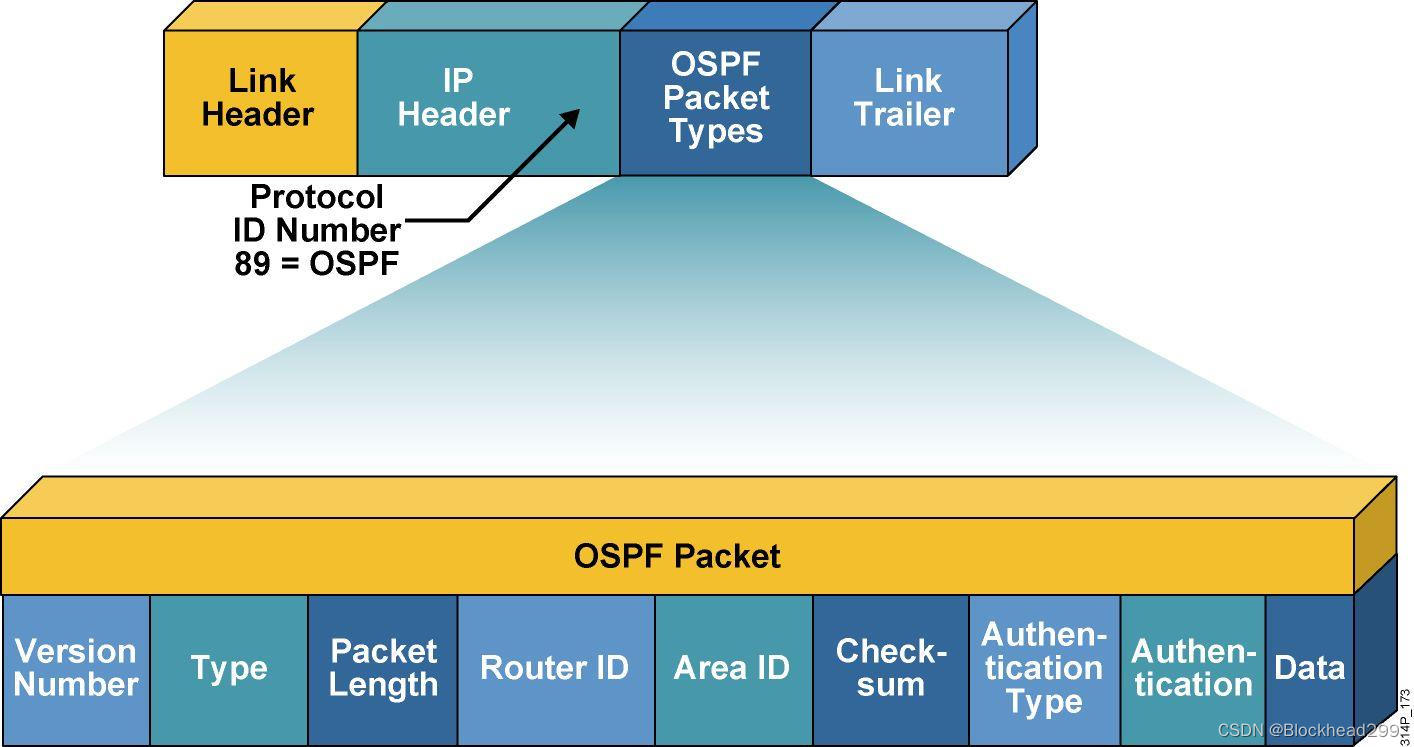

1.数据包结构：

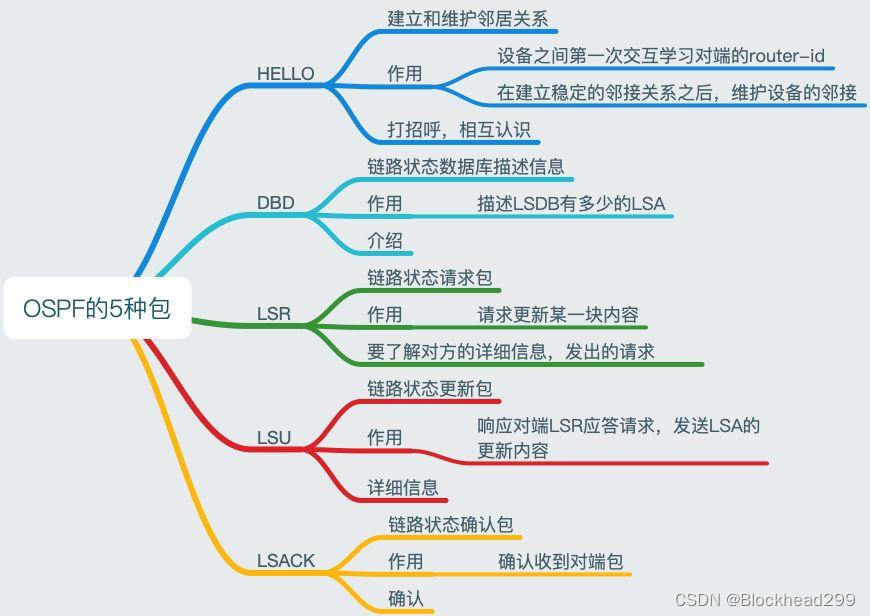

2.数据包的种类。

2.状态机。

下:一旦本地发送问候包,它就会进入下一州

init:启动,在收到的问候包中存在本地RID之后,输入下一个状态

双向:双向通讯,邻国设置的标志

条件匹配:点到点网络将直接输入下一个状态;MA网络类型将选择DB和RDB,非DR/BDR不会输入下一个状态

exstart:预启动,使用类似的问候DBD包选择主党关系,主要是RID大边

exchange：预交换，使用真正的DBD包进行数据库目录的比对，需要使用ACK确认

装载:装载,使用LSR/LSU/LSACK获取未知LSA信息

传递在邻近关系中建立的标志

LSA:一种数据链通知,在不同的网络条件下生成不同类的LSA信息,以代表拓扑或路由条目;

LSDB:数据状态数据库,载入和存储所有类型的LSA;
3.工作过程

首先,路由器处于故障状态,在OSPF协议启动后,路由器将向自己所有的直连接口组播224.0.0.5发送携带本地RID的hello包，并载有唯一的本地RID,现在路由器是内存的,其他路由器发送的本地接入的问候包包含本地RID,与邻国建立关系,生成邻居表，进入双向状态;

MA网络类型将执行DR/BDR选举,非DR/BDR无法进入下一州;

邻居关系建立后，将进行条件匹配，如果条件匹配失败,它将留在邻近关系中,只发送备份的问候包,成功匹配条件将导致建立邻近关系,并且进入下一状态exstart；然后MA网络将发送DBD包进行主从关系的选举，RID大的为主，按优先次序输入下一个状态交换;然后发送带有本地LSDB目录信息的DBD包,对方进行比对，然后进入下一个状态“加载”,检查没有本地的LSA信息目录,然后用LSR问,另一方面,LSU被用来执行具体的响应和传输完整的LSA信息。然后在本地重新使用LSAC来验证;此过程完成后,本地生成数据库表(LSDB),然后进入完全状态;

然后是基于本地LSDB的本地,启用SPF算法规则,计算到网络的所有未知段的最短路径,然后将它添加到本地路由表中;经过收敛后,你好,生命周期保险包,每个30分钟都发送一个DDB来确定本地和邻近的数据库是否匹配。

结构突变：

1、新增网段

直接添加网络段的设备将使用LSU包通知所有本地邻域,然后邻域将传递邻域到整个网络,需要ACK确认

2、断开网段

直接切断网络段的设备将使用LSU包通知所有本地邻域,然后邻域将传递邻域到整个网络,需要ACK确认

3、无法沟通

dead time 为hello time 的4倍；当dead time到时时，断开邻居关系，删除通过该邻接生成的路由条目；

4.ospf基础配置

当OSPF启动时,需要定义进程编号;进程编号只具有本地唯一性;建议同时配置整个网络的唯一RID;以及生成顺序——本地循环返回中最大IP编号,本地物理接口中最大IP地址。

在宣布OSPF协议时应按区域区分

区域划分规则：

1,星型拓扑,区域0中心骨区,其他大于0的非骨点区域;

必须有ABR-区域边界路由器

路由表各部分的含义:

当OSPF启动时,需要定义进程编号;进程编号只具有本地唯一性;建议同时配置整个网络的唯一RID;以及生成顺序——本地循环返回中最大IP编号,本地物理接口中最大IP地址。

在宣布OSPF协议时应按区域区分

区域划分规则：

1,星型拓扑,区域0中心骨区,其他大于0的非骨点区域;

必须有ABR-区域边界路由器
5.OSPF社区作为睦邻关系的条件

在点对点网络中,所有PFOS的邻国将直接建立作为邻国关系;

在MA网络中，进行DR/BDR选举

选举规则：

1、优先级 数值大为优，默认为1；为0时代表不参与选举

当优先次序匹配时,比较所选接口的RID值,数目越大越好

民主共和国选举是非反对性的,因此一旦优先次序得到修改,就必须重新启动奥斯普进程,重新选择设备

不规则区域。

如果ABR设备不连接到根区域0,则不能按默认实现区域间共享路径

1,远离骨骼非骨骼区域

2、不连续骨干

解决方案

1、在合法与非法ABR上建立tunnel，然后将其宣告到ospf协议中

缺点:中途过境区的资源利用率低,路线选择较差

2、虚链路——在合法与非法ABR上建立虚链路，由合法ABR为非法ABR进行授权，使得非法ABR可以进行区域间路由的共享

缺点:中央区域资源的拨款

多进程双向重发(建议)

多个进程-在同一设备上,不同的进程可以在不同的接口上工作,建立自己的邻域关系,并生成自己的数据库(不共享);每个计算的路径只被载入相同的路由表,只有一个接口由一个进程声明

双向重发(英语:Bidirectional re-release, ASBR)允许由不同的进程或协议生成路径的双向共享。

7.OSPF的各类 LSA
数据库表LSDB

LSA的所有类载有以下信息

Type：类别命

Ls id:link-id 目录中的代码

Adv rtr: 通知 - LSA更新源设备RID

Ls年龄:老龄化时间,1800年代周期更新为0,触发更新为0,最大3609年代

Len：长度

选项:选项

seq：序列号

chksum:检查代码

OSPF的LSA是1800,更新一次,并增加了一个序列数

LSA的新旧比较

首先,我们比较序列数,序列数越大,越好,

2、如果序列号相同，会比较校验值（checksum)越大越优

3、如果校验值也相同，会比较LSA Age时间，是否等于MAX-age时间（3600）

如果年龄时间与最大年龄时间不等,则比较它们的差异。如果差异超过15分钟(900秒),则差异较小

如果年龄时间与最大年龄时间不相等,请比较它们的差异。如果差异低于15分钟,请说明相同的LSA,并忽略其中之一

什么情况下LSA会更新：

1800号截止日期定期续期

2,触发更新(更改接口地址(添加或删除),修改接口费用值,删除接口或删除通知)

种类
1級LSA路線

第二类LSA网络

第3类LSA摘要

四级LSA-asbr

5类LSA-ase

LSA-nssa级
