交换机和路由器技术-19-HSRP和PVSTP综合实验

使用HSRP STP(PVSTP+)实现冗余和负载(多生成树)

利用生成树，您可以指定到vlan的路径,并考虑冗余因素,当左边的三层开关坏了时,vlan10也可以向右移动,当右侧的三层开关被破坏时,vlan 20也可以向左移动。你需要设置两个虚拟路由器,一个是Vlan10,另一个是Vlan20。在二层交换机中，创建vlan 10/20将相应的接口添加到vlan,并设置相应的交换接口到端口

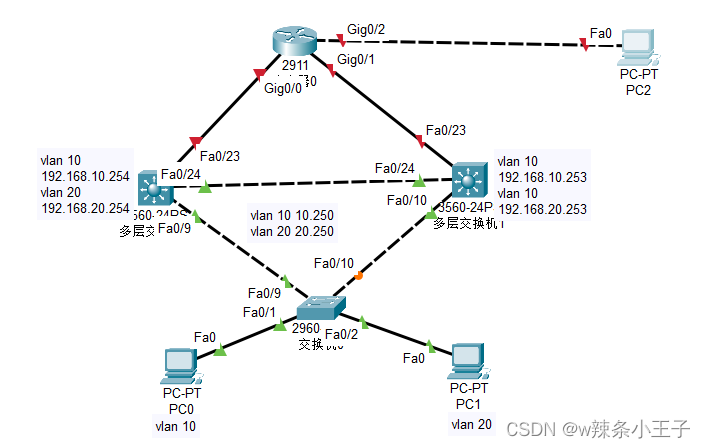

两层交换机和两个三层交换机构成一个循环网络结构,通过该结构可以生成树协议来指定一个Vlan 10或Vlan 20传输路径,方法是选择一个Vlan 10或Vlan 20根网络桥,然后出现一个阻塞接口。

我们选择左边的三个层开关为Vlan 10的根网络桥。右边的三个层开关是vlan20的根网络桥,结合生成树协议，对Vlan10,三层交换机和二层交换机的f0/10—f0/10肯定会有一个阻塞接口，同理，对于Vlan 20,三级开关和两级开关的f0/9–f0/9必须有一个封锁接口。

考虑到冗余问题，例如,左三层开关坏了,vlan10的数据也可以进入右边的三层开关,同样的情况也适用于Vlan20,所以除了在二进制开关上创建vlan10和vlan20之外,也可以在两个三层开关上单独创建vlan10和vlan 20,并在vlan 10和vlan 20虚拟接口中配置相应的ip和子网面具。只有ip地址被配置,当它作为一个活跃的路由器时,为了通过继电器传输数据,还要创建两个虚拟路由器,vlan10和vlan20分别是虚拟路由器,并且应该设置IP地址和子网面具,不同的vlan主机的默认关口。将三层开关的f0/23转换为路由接口,no switchport 配置ip

使用左边三层开关作为Vlan10的主动路由器,Vlan20的备份路由器

使用右边的三层开关作为 vlan 20 的主动路由器和 vlan 10 的备份路由器。

端口跟踪通常是跟踪图中的f0/23接口。当接口被发现是关闭时,默认优先级被降低到10

记住将优先级分配给备份路由器,因为当主动路由器的优先级低于备份路由器的优先级时,它将继续发送一个问候消息,所以你需要增加备份路由器并使用优先级命令

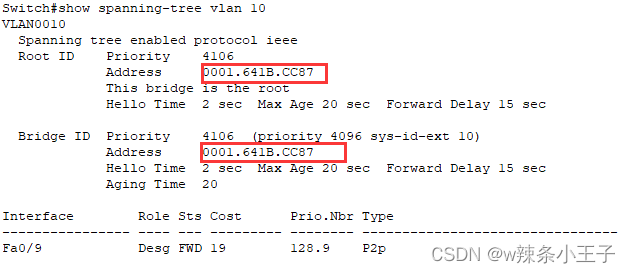

验证3级开关0是否是一个vlan10网络桥

Show spanning-tree vlan 10

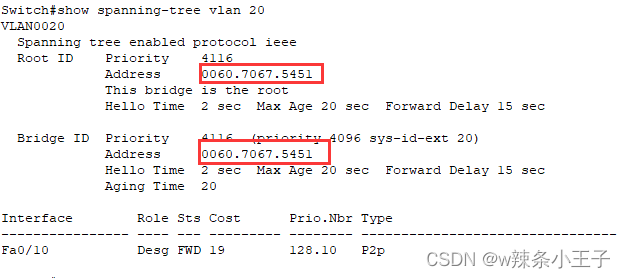

验证3级开关1是否是一个vlan20网络桥

Show spanning-tree vlan 20

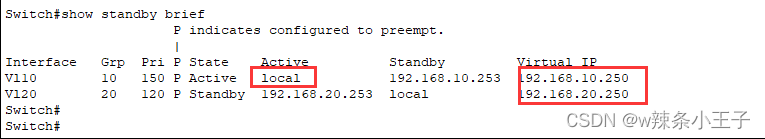

验证三层交换机0是不是vlan 10活跃路由器

show standby brief

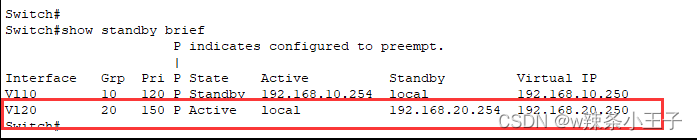

验证3级开关1是否是一个vlan20的主动路由器

show standby brief

问题报错：

Switch(config)#int f0/24

Switch(config-if)#sw mode trunk

Command rejected: An interface whose trunk encapsulation is "Auto" can not be configured to "trunk" mode.

解决方案：

Switch(config)#interface FastEthernet0/24

Switch(config-if)#switchport trunk encapsulation dot1q

Switch(config-if)#switchport mode trunk

实验代码
