HCIP 第十六天笔记（SVI、生成树协议）

一、SVI

SVI:

交换虚拟接口—在Huawei系统中称为VLAN IF接口,这些接口是为VLAN配置的虚拟三层接口。
该接口主要是为两个层开关的远程管理提供设计,因此该接口只需要一个在线接口,并且可以由该VLAN拥有。

管理VLAN:

二层交换机只能存在一个SVI接口，其作用仅仅是为了方便满足远程登陆控制，所以，他的SVI只能属于一个VLAN，这个所属的VLAN就是管理VLAN。

三层交换机中，所有VLAN都可以创建一个VLAN IF接口此外,三层开关本身具有三层传送功能,因此三层开关的接口除了完成远程降落控制外,还可以承担一个关口的作用。

VLAN IF 配置:

STP -- 生成树协议

二层环路的问题

1、广播风暴-----广播帧在二层环路中会形成顺时针和逆时针转动的两层环路，并且无线循环，最终导致设备宕机，网课瘫痪。
2、Mac地址表的翻摆（Mac地址表的飘移）--------同一个数据帧，顺时针接收后将记录在Mac地址及接口在对应信息，之后，逆时针还会在更改一遍，如此循环，导致Mac地址表内容一直在翻滚。
3、多帧复制

1、生成树----在二层交换网络中，逻辑上阻塞部分的接口，实现从根交换机到所有节点位移的且最短路径，生成一个没有环路的树形拓扑。当最佳路径出现故障时，则可以打开个别阻塞的端口，形成备份路径。

802.1D------由IEEE组织颁布的公有协议-----标准的STP协议 PVST，PVST±----思科根据标准的STP研发的私有生成树协议
RSTP----快速生成树协议-----802.1W----协议版本ID为2
MSTP--多生成新协议--802.1S --协议版本ID为3

2,802.1D树生成协议

STP使用数据包--BPDU--B--Bridge;PDU--protocol数据单元
分类：
配置BPDU(//谈判选举过程)，TCN BPDU(//转递拓扑变化资料)

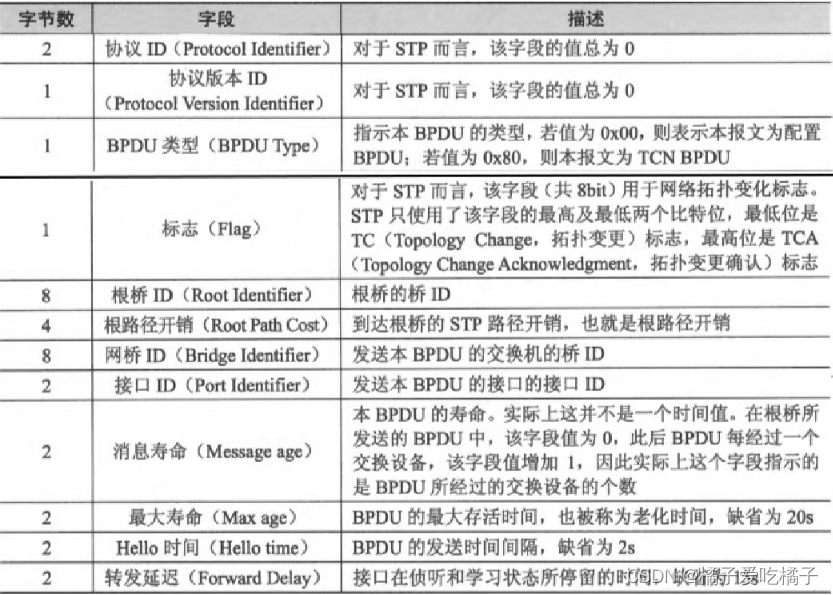

配置BUDO数据包:

协议版本ID--标准802.1D树生成协议--0

802.1W（RSTP）-----2
802.2W（MSTP）-----3 标记位—8位—在802.1D当中，只应用了最高位（TCA-----拓扑变更确认标记）和最低位（TC—拓扑变更标记），中间6位为保留位。

网桥ID--BID--网桥指交换器,因为最终你需要整个交换网络来生成一个树拓扑,所以，需要确定每个交换设备,然后使用BID完成分离和标签。-----（一个交换网络生成一颗树是802.1D的做法）

3、根网桥ID--RID--根网络段的BID。

8字节--优先级+Mac地址
如果在开关上有多个Mac地址,那么最小的所有Mac地址将被选择为桥 ID中的Mac地址。

4、根路径开销RPC--指BPDU的交换设备发送到根网络桥的成本。

5、接口ID--PID -- 发送BPDU接口的身份标识符
2字符 -- 优先级 (4 位) + 端口识别 (12 位)

--上述四个参数将参与STP生成树的结构选择。

消息寿命-----它存在一个最大跳数（MAX-HOP），这个值默认为20，即如果一个BPDU它的消息寿命超过20时，则接受的设备将不再处理该BPDU

TCN BPDU - 只包含BPDU配置中的第一个三个参数.

配置BPDU工作过程：

所有交换机刚启动，所有接口都将STP激活,起初我不知道那根是什么,然后所有的设备将认为自己是根桥,从所有自启用的STP接口发送BPDU配置。在这种情况下,将包含主机参数,之后，在所有设备交换参数之后,选择将根据参数值进行.之后，将选择真正的根基桥.之后，只有根网络桥发送周期配置BPDU,其他非网络桥梁只能接收BPDU发送到网络桥,进行转发。（转发时，参数可以修改)发送周期为2s,最大老化时间
MAX AGE----20s.

TCN BPDU

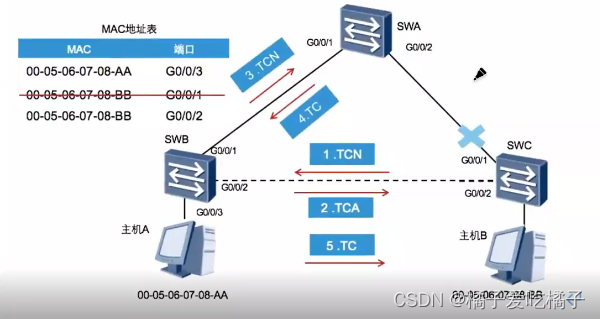

TCN BPDU：

当本地交换链失败时,STP将再次收敛并向所有本地STP接口发送TCN,以加速交换器的MAC地址表的更新
BPDU,邻近交换机接收TCN BPDU然后返回TCA位置1配置BPDU供可靠传输,然后TCN
BPDU逐级转发到根网桥处，由根网桥下发TC标记位置1的配置BPDU，逐级下发给所有的交换机，所有交换机在收到后将临时的将300S的Mac地址老化时间改为15S。

选举步骤：
1,根网桥--rb
2.根端口--RP
3.已定义的端口--DP
未指定端口 -- NDP

step1:

step: 2：

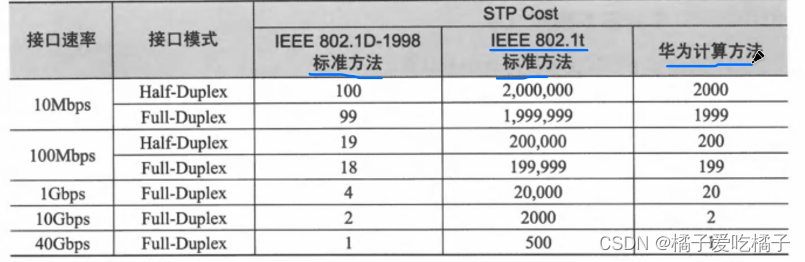

Huawei设备支持三个或多个RPC评级标准,默认为802.1t定义的标准。

step3:

step4:
