HCIP第十六天——VLAN，STP和STP角色选举

SVI -- 交换虚拟接口

在Huawei系统中,它被称为VLAN IF接口,是为VLAN进行机械配置设计的三层虚拟接口。

这个接口的主要目的是为双层开关的远程管理提供便利。 因此,这个接口只需要一个,它可以连接到任何VLAN

管理VLAN --- 二层交换机只能存在一个SVI接口，其作用是仅仅为了满足远程登陆控制，所以，他的SVI只能属于一个VLAN，这个所属的VLAN就是管理VLAN

而三层交换机中，所有VLAN均可以创建一个VLAN IF接口，并且，三层交换机本身具备三层转发功能，所以，这个接口在三层交换机中除了可以完成远程登录控制以外还可以用来承担网关角色。

创建VLAN接口

[sw1]interface Vlanif 2

[sw1 Vlanif2]ip address 192.168.1.1 24

stp --树生成协议

线路冗余

设备冗余

网关冗余

UPS冗余

二层环路的问题

1,广播风暴——在二级电路中广播会形成一个旋转时钟方向和逆时钟方向的二级电路,最终形成一个无限循环,导致设备延迟和网络瘫痪。

2，MAC地址表的翻摆（MAC地址表飘移）--- 同一个数据帧，顺时针接收后将记录MAC地址及接口在对应信息，之后，逆时针还会更改一遍，如此循环，导致MAC地址表内容一直在翻滚。

3，多帧复制

生成树 --- 在二层交换网络中，逻辑上阻塞部分接口，实现从根交换机到所有节点位移的且最短的路径，生成一个没有环路的树形拓扑，当最佳路径出现故障时，则可以打开个别阻塞短裤，形成备份路径。

802.1D -- IEE组织发行的共享协议 --标准STP协议

PVST,PVST+--基于标准STP开发的 Cisco专有生成树协议

PSTP -- 快速发电树 -- 802.1W

MSTP -- 多生成树协议 -- 802.1S

802.1D树生成协议

STP -- BPDU -- Bridge 、PDU -- 协议数据单元使用的数据包

配置BPDU,TCN BPDU

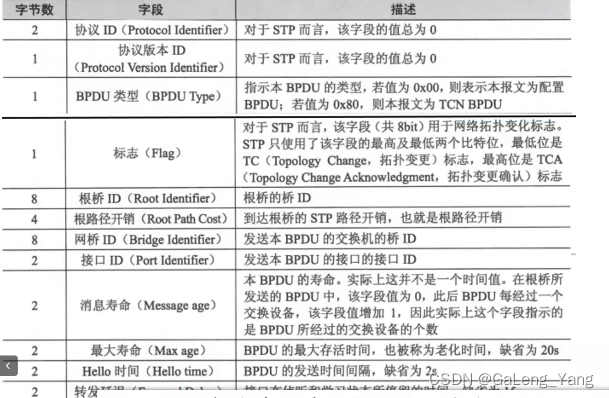

配置BPDU数据包结构

传输延迟 -- 接口停留在听和学习状态时 -- 缺失默认15s

协议版本ID --- 标准的802.1D树生成协议 --- 0

802.1W（RSTP） --- 2

802.1S（MSTP） --- 3

标记--- 8位 --- 在802.1D中，之应用了最高位（TCA --- 拓扑变更确认标记）和

最低位(TC -- 拓扑变化标记), 中间六位保留.

网桥ID-- BID -- 网络桥是指开关.因为最终你需要整个交换网络来生成一个树拓扑,所以你需要识别每个交换设备,然后使用BID完成分离和分配。 --- （一个交换网络生成一棵树是802.1D的做法）

根桥ID(网络桥ID)-- RID -- BID为根网络桥

8字节--优先级(2字节)+MAC地址(6字节)

如果交换机有多个MAC地址,那么所有MAC地址的最低值将被选择为桥梁ID中的MAC地址。

根路径开销 -- RPC -- 代表发送BPDU到根网络桥的交换设备的费用.

接口ID-- PID -- 发送BPDU接口的身份标识符

两个字符 -- 优先级(4位) + 接口识别(12位)

--上述四个参数将参与STP生成树的结构选择

消息生命 - 他有一个最大跳数(MAX-HOP),这是默认的比特20,即如果一个BPDU有超过20跳的消息生命,关联设备不再处理这个BPDU。

TCN BPDU --只包含BPDU配置中的三个参数

(根网络桥ID,根出口路径,网络桥ID)

配置BPDU工作过程 -- 所有开关刚刚启动,所有接口都激活STP生成树协议.起初我不知道那根是什么,然后所有的设备将认为自己是根网桥,从所有被激活的STP接口发送BPDU配置,在这种情况下,将包含主机参数,之后，在所有设备交换参数之后,选择将根据参数值进行.之后, 将选出真正的根桥,之后，只有根网络桥发送周期配置BPDU,其他非网络桥梁只能在接收BPDU发送到网络桥后传输。(在发送时可修改参数)--发送周期为25,MAX AGE --- 20s。

TCN BPDU

加快MAC老化速度 --- 加快清除错误信息，正确的也会清除，但清除后会再次收到并记录，错误的将不会再来。 ---*********自己总结

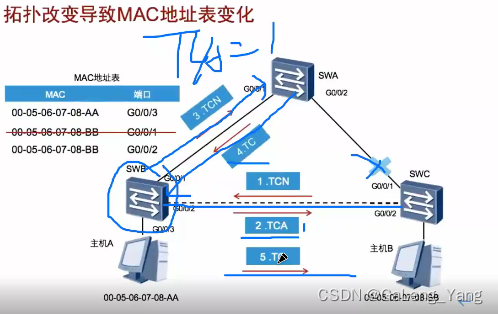

TCN BPDU -- 本地交易所链故障后,STP将重新收敛，为了加快交换机的MAC地址表的更新,向所有STP接口发送TCNBPDU,邻国交易所收到TCNBPDU后,将返回一个TCA配置1BPDU,用于可靠性传出，随后,TCNBPDU被转移到根网桥上,基于根网桥的TC标记位置1的BPDU配置,随后分发给所有交换商,所有交换机在收到后将临时转换300s MAC地址老化时间为15s.

根网桥 --- RB ---

根端口 -- RP -- 接收由根桥发送的BPDU

指定端口 -- DP

未指定端口 -- NDP

1, 选举网络桥 - 802.在1D中, 交换网络只有一个根网络桥装置.

选择方法--在BPDU配置中比较BID

8字节--优先级(2字节)+MAC地址(6字节)

首先比较优先次序,优先次序越小, 优先次序越好 -- 0 - 65535, 实际值范围为 0 - 61440, 默认值为 32768.

这个优先次序实际上只用于第一四个地方。 下面的12位被称为扩展系统ID

了4位，每一位代表4096，所以1111 * 4096 = 61140。在修改优先级时，也必须按照4096的倍数来进行修改。

如果优先次序相同,则将MAC地址进行比较,MAC地址的最小值作为根网络桥。

2, 选择根端口 -- 在每个非根桥上,只有一个与根桥最接近的连接才能接收从根桥发送的配置BPDU(不能阻塞)。

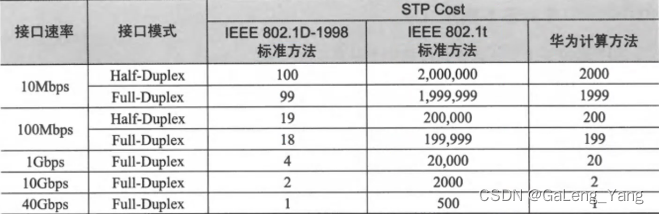

Huawei设备支持上述三个RPC评级标准,默认为1t定义的802.标准。

[Huawei]stp pathcost-standard ? --修改接口开关值所遵循的标准
dot1d-1998  IEEE 802.1D-1998
dot1t       IEEE 802.1T
legacy      Legacy

[Huawei-GigabitEthernet0/0/1]stp cost ? --定制修改接口开关值
INTEGER<1-200000000>  Port path cost

1,对配置BPDU的输入值进行比较,选择最小的接口作为根端口。

2,如果同时有多个输入输出接口,它将比较相反端设备的BID,选择较小的设备的相应接口作为根端口。

3, 如果 设备 BID 同时 存在, 比较 相反 端 的 PID :

两个字符 -- 优先级(4位) + 接口识别(12位)

优先级每一位代表16，则其取值范围 0 - 240，默认取值128.所以在修改优先级的时候必须按照16的倍数进行修改。越小越优。

优先级与接口代码相同,越小越好。

4,如果端口的PID是相同的,比较本地PID并把本地PID比端口小。

选择指定的端口 -- 每个链上只有一个端口作为指定的端口,用于配置BPDU传输根网络桥(不能封锁)

首先,根桥的所有端口都是指定的端口。

第二,所有带根端口的链条必须指定端口的接口。

1,比较端口发送到根网桥的BPDU的RPC值 -- 发送BPDU的交换设备达到根网桥的费用大小。

2,比较本地的BID值,与较小的BID值对应的端口是指定的端口

3，PID

4，本地端口

4, 未指定端口 -- 没有字符的其余端口都是未指定端口,需要逻辑上封锁。
