SVI--交换机虚拟接口---在华为体系中被称为VLANIF接口，这个接口是针对VLAN来进行配置的虚拟的三层接口。
这个接口对于二层交换机来说，其主要目的是为了方便远程管理，所以，这个接口只需要一个，并且其属于哪个VLAN都可以
管理VLAN---二层交换机只能存在一个SVI接口，其作用仅仅是为了满足远程登陆控制，所以，他的SVI只能属于一个VLAN，这个所属的VLAN就是管理VLAN
在三层交换机中,所有VLAN都可以创建一个VLANIF接口,而三层交换机本身具有三层传输功能,因此该接口可以在三层交换机中发挥网络交换机的作用,除了完成远程登录控制之外。
创建一个VLAN IF接口
[sw1]interface Vlanif 2
[sw1-Vlanif2]ip address 192.168.1.1 24
STP -- 树生成协议
线冗余设备冗余网络开关冗余UPS冗余
二层环路的问题
1, 广播风暴 - 广播帧形成一个双层循环,一个双层循环旋转时钟方向和反时钟方向,最终形成一个无限循环,导致设备延迟和网络瘫痪。
2.移动MAC地址表(Moving MAC Address Tables)-接收反时针数据指针后,在同一数据指针中记录相应的MAC地址和接口,然后再次改变反时针数据指针。
生成树-在二层交换网络中 阴塞部分的接口，实现从根交换机到所有节点 最短的路径，生成一个没有环路的树形拓扑，当最佳路径出现故障 可以打开个别阻塞的端口，形成备份路径。
802.1D-由IEE发出的共同协议-标准STP合作
区7.5HCIP中心夏季假期1页
PVST，PVST+---思科根据标准的STP研发的私有的生成树协议 RSTP--- 快速生成树 --- 802.1W MSTP---多生成树协议---802.1S
802.1D树生成协议
STP使用数据包--BPDU--B--Bridge;PDU--协议数据单元配置BPDU,TCN BPDU
配置BPDU数据包结构
协议版本ID----标准的802.1D树生成协议--- 0
802.1W(RSTP)----2802.1S(MSTP)----3
标记---8位---在802.1D当中，只应用了最高位(TCA--拓扑变更确认标记)和最低位(TC---拓扑变更标记)，中间6位为保留。
网络桥ID-BID-网络桥指交换器因为最终你需要整个交换网络来生成一个树拓扑,所以，需要确定每个交换设备,然后使用BID完成分离和标签。----(一个交换网络生成一棵树是802.1D的做法)根网桥ID---RID---为根网桥的BID
8字节-优先级(2字节)+MAC地址(6字节)
如果一个开关有多个MAC地址,那么所有MAC地址的最低值将被选择为桥梁ID中的MAC地址。
根路径费用 -- RPC -- 指发送BPDU到根网络桥费用大小接口的交换设备 ID -- PID -- 发送BPDU接口的身份识别
区7.5HCIP中心夏季假期2页
2字节-优先级(4位)+接口识别(12位)
--上述四个参数将参与STP生成树的结构选择。
消息寿命---它存在一个最大跳数(MAX-HOP)，这个值默认位20，即如果一个 BPDU他的消息寿命超过20时，则接受的设备将不再处理该BPDU
TCNBPOU --只包含BPDU配置中的三个参数
配置BPDU工作过程 -- 所有开关刚刚启动,所有接口都激活STP,一开始，并不知道谁是根，然后所有的设备将认为自己是根网桥,从所有被激活的字符中,STP接口发送配置BPDU,然后它将包含主机参数。之后，在所有设备交换参数之后,选择将基于参数值,之后，将选择真正的根基桥.之后，只有根网络桥才能配置循环的发送
BPDU和其他非网络桥只能在接收到BPDU发送到网络桥后传输(在传输时可修改参数) -- 发送时间为2S, MAXAGE--20S
TCN BPDU

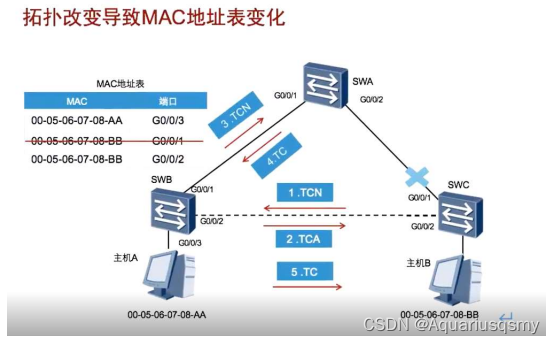

TCNBPDU-本地交易所链故障后,STP将重新收敛，为了加快交互机的MAC地址表的更新,将发送到所有本地的STP接口哦,CNBPDU,邻接开关接收TCNBPDU,然后返回TCA位置1配置BPDU,用于可靠性传出，随后,TCNBPDU被转移到根网桥上,基于根网桥的TC标记位置1的BPDU配置,随后分发给所有交换商,所有交换机在收到后将临时转换300S MAC地址老化时间为15S
根网桥 -- R8
根端口 -- RP
指定端口 -- NDP
选举根网络桥 -- 在1D中,有一个交换网络,只有一个根网络桥
选择方法--在BPDU配置中比较BID
8字节--优先级(2字节)+MAC地址(6字节)
首先比较优先次序,优先次序越小越好 -- 0-65535,实际值范围为061440,默认值为32768。
这个优先级，实际只使用了前4位。后面12位被称为扩展系统ID。因为只使用了四位，每一位代表4096。在修改优先级时，也必须按照4096的倍数来进行修改。
如果优先次序相同,则将MAC地址进行比较,MAC地址编号作为根网络桥最小。
2,选择根端口-在每个非根桥上,只有一个,最接近根桥的接口,它被用来接受从根桥发送的配置BPDU,不能被阻塞。
Huawei设备支持三个或多个RPC评级标准,默认为802.1t定义的标准
[Huawei]stp pathcost-standard?- 修改标准点1d-1998IEE 802,后面接口期满值1D-1998 dotit IEE 802.1T
legacy Legacy
[Huawei-Gigabitethernet0/0/1stpcost?--自定义接口开销值 INTEGER<1-200000000> Port path cost
1,比较输入配置BPDU费用值,选择最小的接口为根端口
2,如果在输入输出阶段同时存在多个接口,它将比较相反端件的BID,选择较小端件的相应接口作为根端口。
3，如果存在对端设备的BID也相同的情况时，则将比较对端的PID，PID小的端口所对应的端口为根端口。
2字节-优先级(4位)+接口识别(12位)
每个优先次序代表16个,其值范围为 0-240和默认值为 128。 因此,在修改优先次序时,必须根据16个乘数修改优先次序。
如果优先次序相同,则将界面代码进行比较,而且界面代码越小越好。
4,如果对面端的PID是相同的,比较本地PID并把本地PID比根端口小。
3.选择指定的端口 -- 每个链接上只有一个端口作为指定的端口传输根网络桥
区7.5HCIP中心暑假4页
配置BPDU发送不能被封锁
首先,根桥的所有终端都是指定的终端
其次,所有带根端口的链路必须指定端口的接口
通过终端发射的BPDU的RPC值与根网络桥相比较
2,比较本地的BID值,与较小的BID值对应的端口是指定的端口
3,当本地的BID同样相同时,则将与本地的PID进行比较,把本地的PID比指定的端口小一些。 4,如果本地的PID相同,则接口将直接被封锁
4, 未指定端口 --
