RIP动态路由协议

1.1 基本概念：

路由信息协议（RIP、Routing Information Protocol）。它是一种较为简单的内部网关协议

，主要用于规模较小的网络中。RIP是一种基于距离矢量（Distance-Vector）算法的协议。在单一自治系统中传递路由信息。

RIP使用 hop count 来测量到目的地地址的距离,称为度量值。在RIP中，默认情况下，从路由器直接连接到网络的跳跃数为0,通过路由器到达的网络的跳速为1,其余依此类推。也就是说，计量值等于该网络与目标网络之间的路由器数。为限制收敛时间，RIP指定计量值以取一个0到15之间的整数,一个比或等于16的跳跃被定义为无限大的,换句话说,目标网络或主机无法到达。由于这个限制，这使得RIP无法适用于大型网络。

每个30S间隔向邻域路由器发送路由更新消息,通过UDP消息交换路由信息,所使用的端口号码是520,并从邻域路由器学习相应的路由项目R1不会直接学习到R3路由

1.2学习路径过程

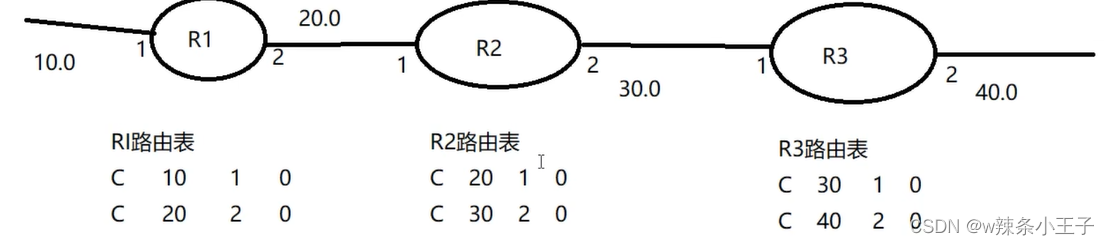

初始状态

(检索直接连结的路由信息)

启用RIP协议

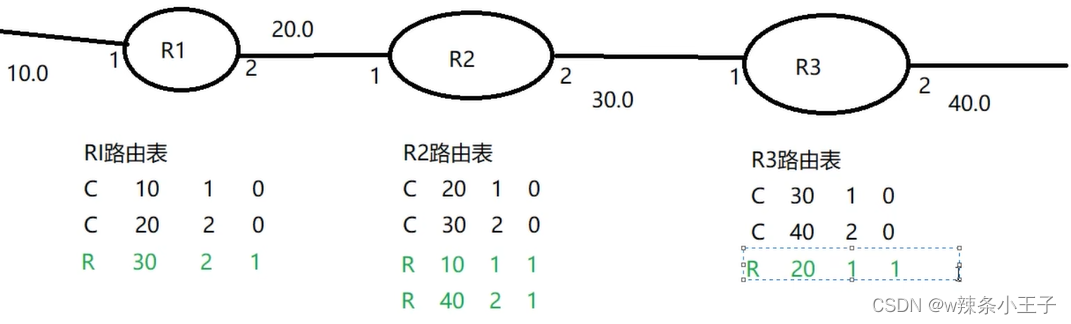

在第一个更新期间,R1、R2和R3声明自己的路由信息,并学习彼此相邻的路由信息。

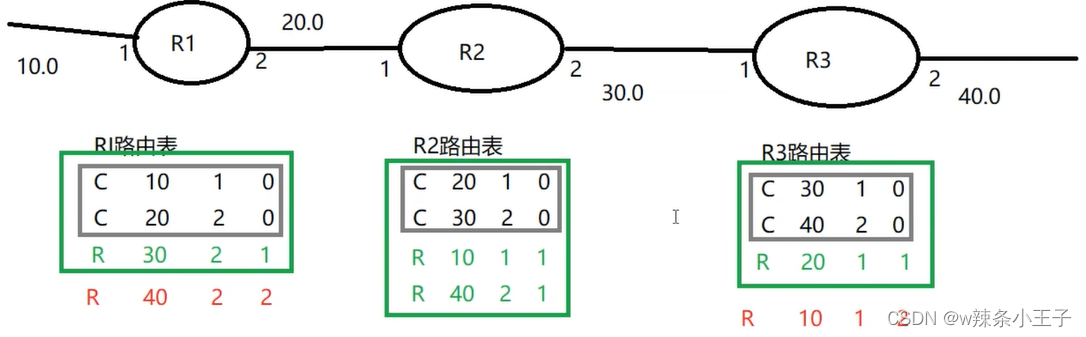

在第二次循环中,三个路径将与原来的路径一起宣布它们已经学习的路径,并学习彼此的邻近路径信息。

1.3RIP版本

RIPv1

有一个类路由协议(使用标准子网掩盖)。

广播更新, 向所有直接链接路径发送更新.

它不支持VLSM(变长子网掩饰,非标准子网掩饰)。

自动路由聚合,未关闭

将长亚网面具归纳为短面具.

（192.168.20/24、192.168.10.0/24 汇总成192.168.0.0/16）

不支持不连续子网

10.0.0.0/8 172.16.0.0/24 就无法汇总

Router (config) #route rip 默认是v1版本

RIPv2

无类路由协议(可用于掩盖非标准子网络)

组播更新(只发送更新以运行RIP路由器)

支持VLSM

自动路由集结,可关闭

支持不连续的子网

1.4RIP的配置

1.4.1RIPv1配置

Route rip

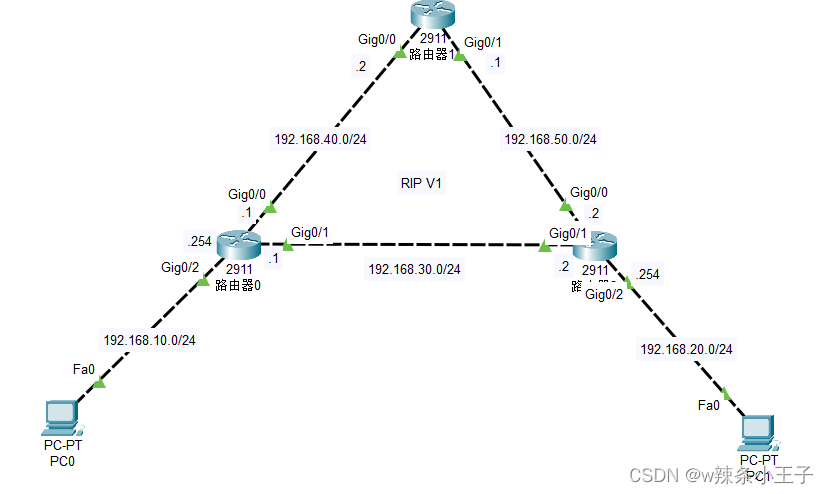

网络分段

在路由表中,R由RIP协议学习,它基于最近的跳跃生成路由

首先,为每个路由器的每个接口配置IP地址和子网面具

然后配置RIP,让路由器宣布与它直接连接的所有网络段

以路由器0为例

Router(config)#route rip                  //默认版本v1

Router(config-router)#network192.168.10.0

Router(config-router)#network 192.168.30.0

Router(config-router)#network 192.168.40.0

每个路由器需要完成直接连接段的声明。 上面的配置匹配,替换网络段

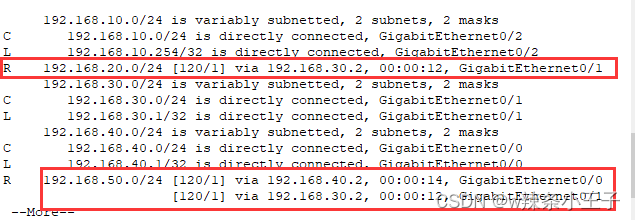

从route0 到route2即从10网段到50网段可以有两种方式，跳数一样，但是到达网段20走下面的跳数会少一些，所以到达20的网段只会有一条

1.4.2RIPv12的配置

配置RIP Versin 2版本,使用多个版本2命令

最大的优点是它支持自动集结关闭和非连续子网;广播方法发送通知信息

首先,为每个路由器的每个接口配置IP地址和子网面具

然后配置RIP,配置RIP版本,让路由器声明所有与它直接连接的网络段

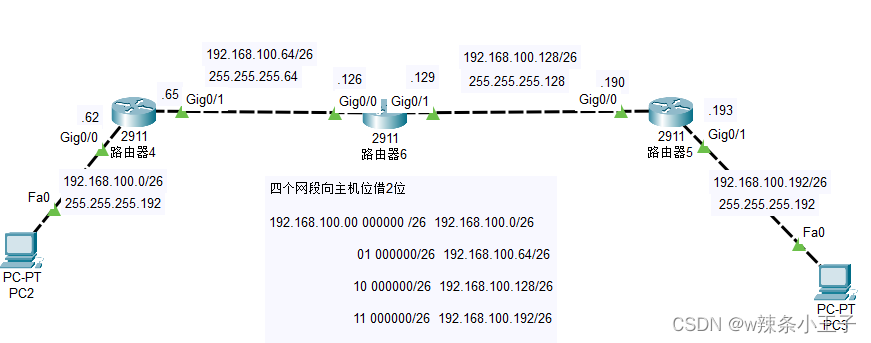

以配置路由器4为例

Router#conf t

Router(config)#route rip

Router(config-router)#version 2

Router(config-router)#network 192.168.100.0

Router(config-router)#network 192.168.100.64

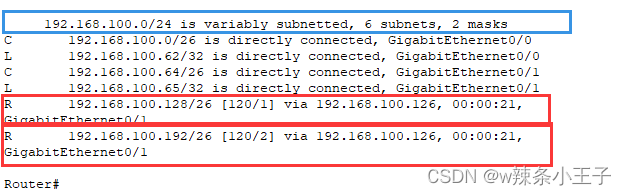

查看路由器4的路由学习·情况，显示已经成功学习到128和192网段，而且汇总成了192.168.100.0/24的子网掩码

如果不想要自动汇总，那么需要使用命令no auto-summary(宣告之前关闭自动汇总才有效)

它需要在每次路由器宣布之前关闭

Router#conf t

Router(config)#route rip

Router(config-router)#no auto-summary
