1.OSPF动态路由协议

1.1为什么OSPF出现?

RIP是一个基于距离向量算法的路由协议,因此有

慢的收敛性;容易产生路由循环;可扩展的差异,只可支持最大15个跳跃

1.2OSPF的基本概念

开放式最短路径优先(OSPF、Open Shortest Path First）是一个内部网关协议(Interior Gateway Protocol，简称IGP），基于链路状态的内部关口协议.它被设计以确保一个不间断的循环。用于在单一自治系统（autonomous system,AS）内决策路由。一般用于大型网络。

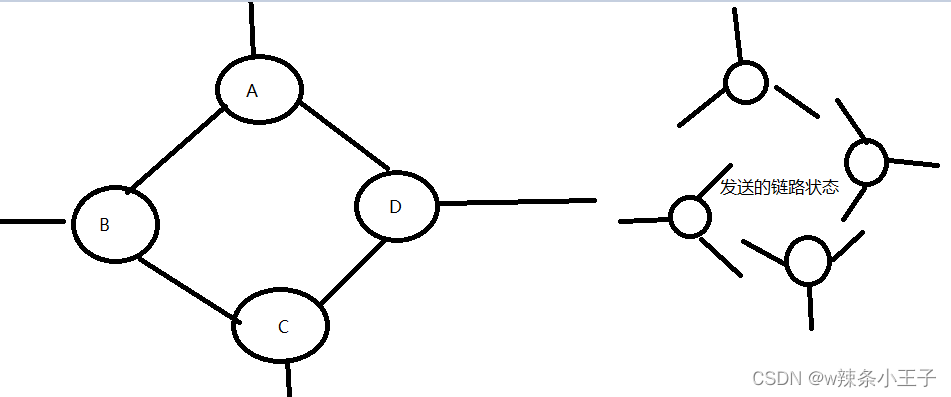

链路状态路由协议：

在一个单一区域中,路由器将链路状态信息发送给邻近路由器,网络汇聚形成网络拓扑。

1.3OSPF工作过程

1.建立社区路由器关系

基于链状态信息,建立相应的链状态数据库LSDB

3.基于OSPF自己的算法的最短路径树的计算

4.最终形成路由表

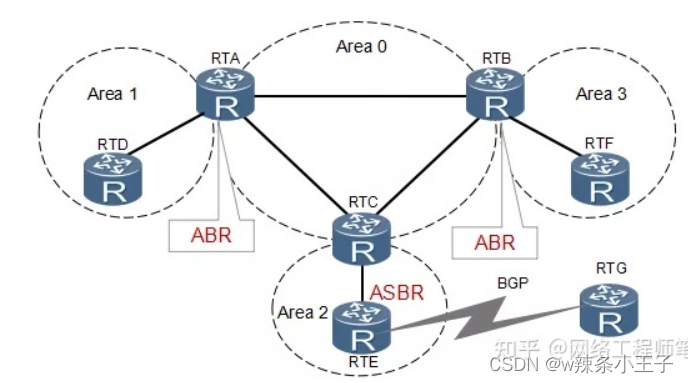

二、OSPF区域

目标1

为了适应大型网络

每个OSPF路由器只维护其自己的区域的网络状态信息,而连接不同的区域路由器(ABR)需要两个不同的区域的网络状态信息。

在OSPF自治系统中,区域是分开的,不同区域的路由器同时收敛,加快收敛过程。

每个路由器的端口可以分成一个区域,一个路由器可以同时属于多个区域。

2.2区域ID及分类

每个区域都有一个区域ID

区域ID可以表示成一个十进制的数，也可以表示成一个IP地址

区域分为：

骨区: 传输区域之间的路径信息.

区域ID:Area 0或 0.0.0.0

非骨骼区域:所有非骨骼区域必须默认地直接进入骨骼区域,除了其他骨骼区域以外。

三、单区域内容

3.1刚果民主共和国和巴尔干民主共和国的选举

在同一区域,通过选择一个可选指定路由器(DR)和一个备份指定路由器(BDR)来保存网络中的流量。 该区域的其他路由器只建立区域的DR和BDR之间的邻近关系。

选择RD和BDR目标:减少邻接关系,从而减少链路状态信息和路由信息之间的开关,从而减少带宽和降低处理器处理能力的压力。

3.2DR和BDR选举方法

路由ID用于选择最大路由ID为 DDR,第二大的路由ID为 BDR。

Route ID

首先选择路由器路由器的最高值地址

检索是路由器上的虚拟接口,可以接收和发送路由协议消息,并配置IP地址

多个虚拟网络段的等价,一个本地环接口

Loopback没有配置地址,在物理接口上选择最大IP地址

它也可以直接由route-id命令指定

3.3OSPF度量

成本: 基于链路, 带宽决定, 带宽越高, 成本越低.

100Mbps       1

10Mbps        10

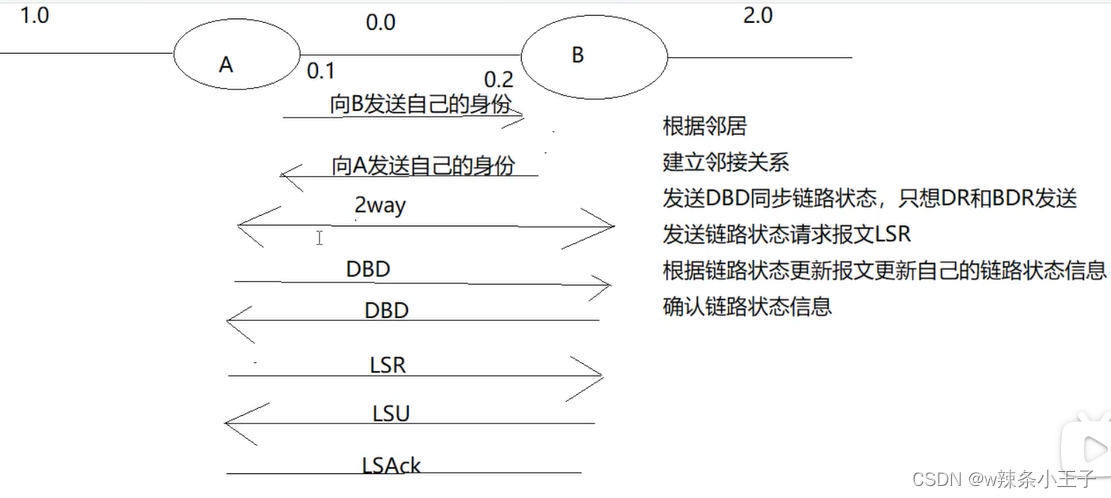

3.4建立睦邻关系

发送数据消息的方法:由团体广播发送

224.0.0.5              代表所有OSPF路由器

224.0.0.6              代表DR、BDR路由器

报文类型

欢迎报告:为寻求和维持睦邻关系,为选举德意志民主共和国和德意志民主共和国

数据库描述包(DBD):向邻域路由器发送自己的链状态信息,以同步链状态数据库

链路状态请求包（LSR）：邻居接收到DBD发现有自己没有的链路信息，“我”发出请求

连结状态更新报告(LSU):

连结状态确认包(LSAck)

根据邻居建立邻近关系,发送DBD同步链,仅发送DR和BDR请求链状态消息LSR,根据链状态更新消息更新自己的链状态消息确认链状态信息

3.5OSPF与RIP的比较

RIP

RIP1和RIP2

RIP1不支持变长子网掩护,使用广播更新

Rip2,使用小组广播更新

跳数限制都是15条

无法区分区域,网络收敛缓慢

OSPF

使用组播更新

通过区域划分的网络的快速融合

支持变长子网掩饰,主要反映在声明中载有子网掩饰
