BGP实验（路由反射器，联邦，路由优化）

目录

1.IP地址的规划

2.拓扑结构的搭建

3.IP地址的配置

4.静态路由的配置

5.动态路由的配置

6.EBGP的配置

7.IBGP的配置

8.路由器反射器的配置,公告

9.重发和路由优化

10.测试

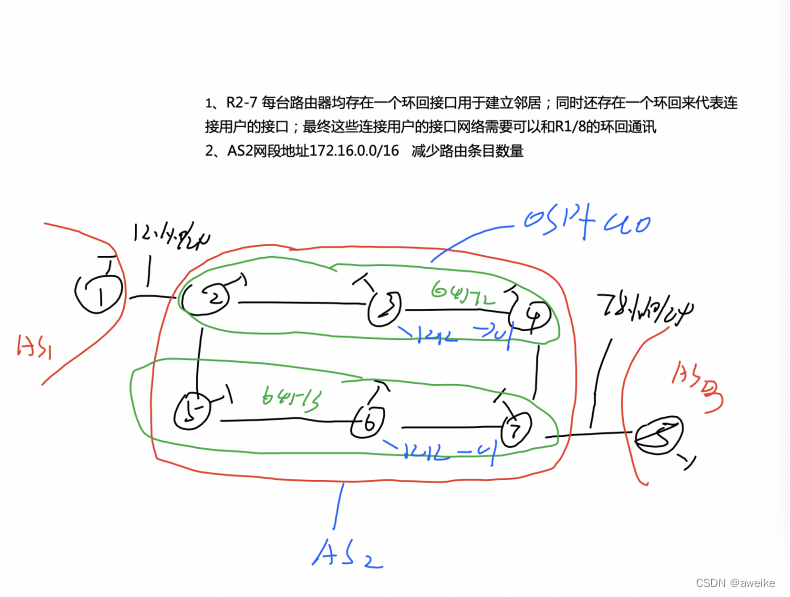

实验要求：

实验步骤：

1.IP地址的规划

R1至R2为24个网格段

R7至R8为24个网格段

每个路由器有两个路由器,一个用于建邻舍,另一个用于通信

R1的建邻环回的IP地址为1.1.1.1/32，通讯为11.1.1.1/24

R8的建邻环回的IP地址为8.8.8.8/32，通讯为88.1.1.1/24

整个AS2区域的网络分段地址为16个网络分段

将172.16.0.0/16划分为

建邻环回为172.16.0.1/32 172.16.0.2/32 172.16.0.3/32 172.16.0.4/32 172.16.0.5/32 172.16.0.6/32

通讯环回为172.16.1.1/24 172.16.2.1/24 172.16.3.1/24 172.16.4.1/24 172.16.5.1/24 172.16.6.1/24

骨干链路的网段为172.16.3.0/30 172.16.3.4/30 172.16.3.8/30 172.16.3.12/30 172.16.3.16/30 172.16.3.20/30

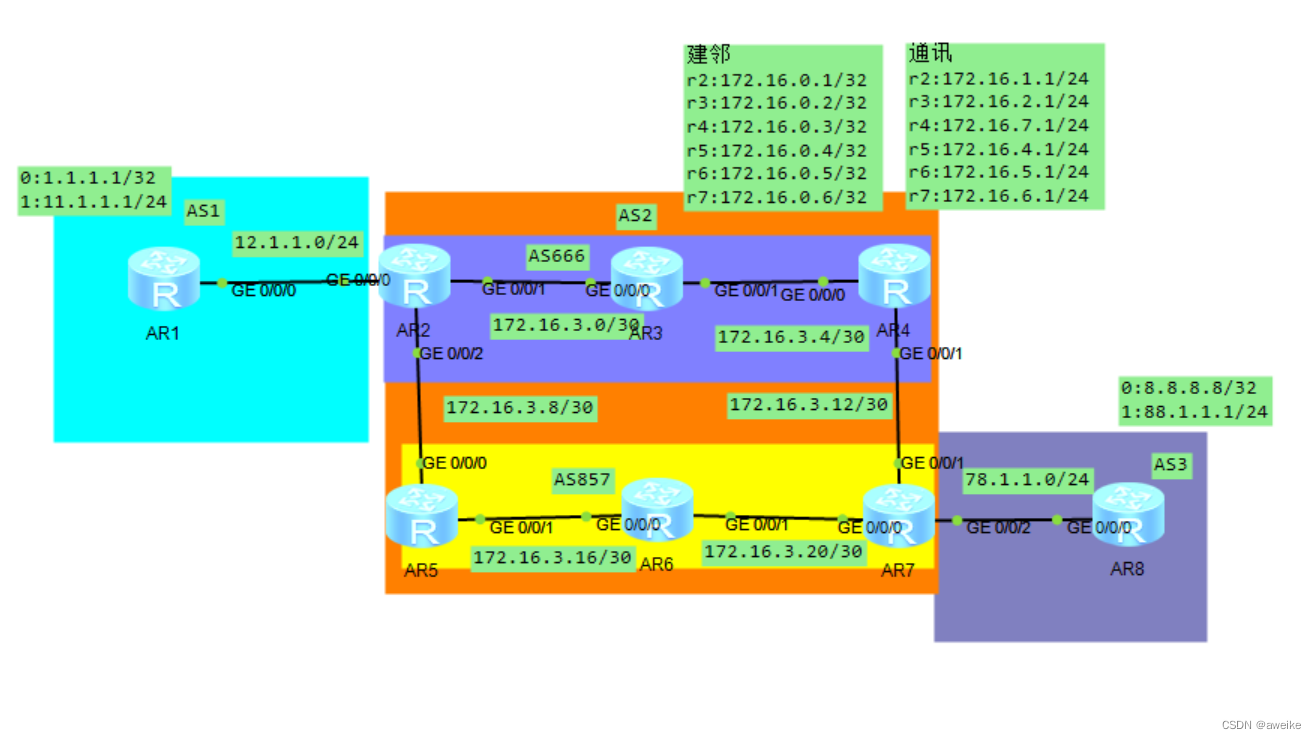

2.拓扑结构的搭建

3.IP地址的配置

以R1和R8为例

R1：

R8：

4.静态路由的配置

R1和R2之间

R7和R8之间

5.动态路由的配置

在AS2中启动OSPF,以R2为例

6.EBGP的配置

R1和R2之间

R7和R8之间

AS2内联邦的配置

联合会: 做个真正的大 AS,逻辑分为多个小类别;小类别的数目建议为私人数目;联邦内EBGP邻近关系由小类别组成;你可以把路由条传递到真正的EBGP关系中,但不要修改属性;对于大AS以外的其他AS,内部小 AS 情况不明;

R2和R5之间

R4和R7之间

7.IBGP的配置

R2、R3和R4之间

R5、R6和R7之间

8.路由器反射器的配置,公告

设置R3为反射器,R4为客户端

设置R6为反射器,R7为客户端

在R1和R8上宣布环1

9.重发和路由优化

R2和R7重新发布

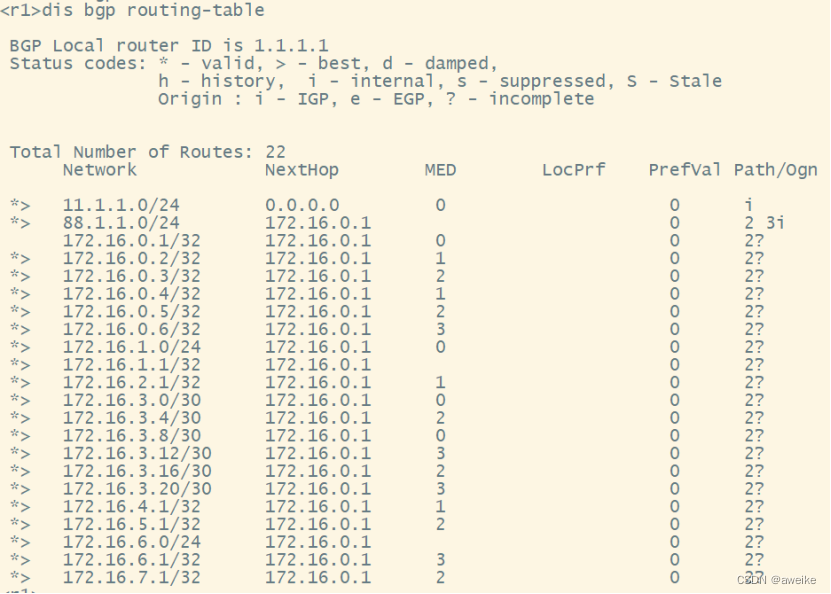

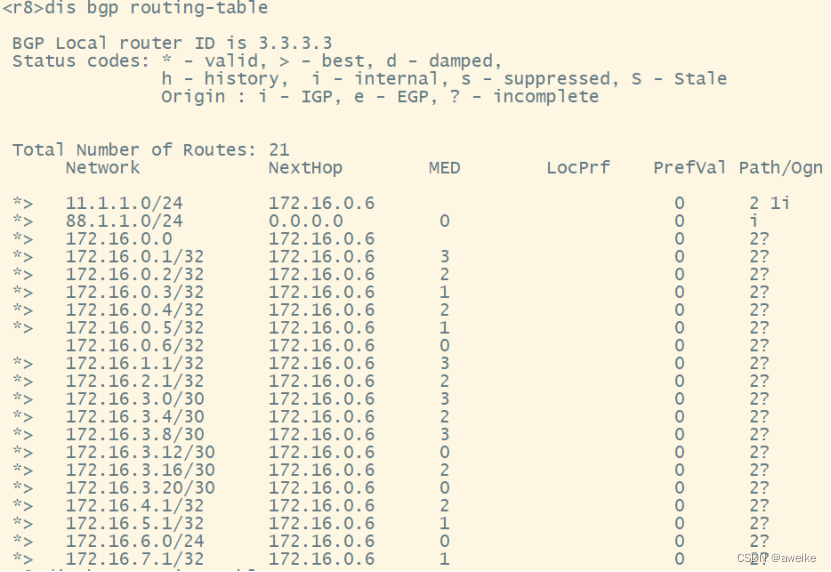

R1和R8的路由表

进行路由汇总后

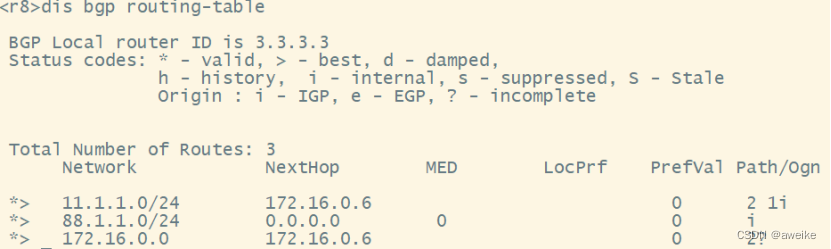

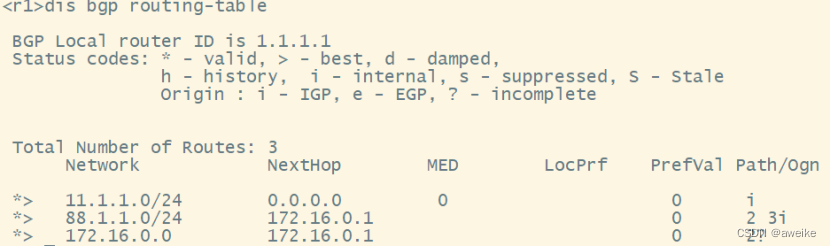

R1和R8的路由表

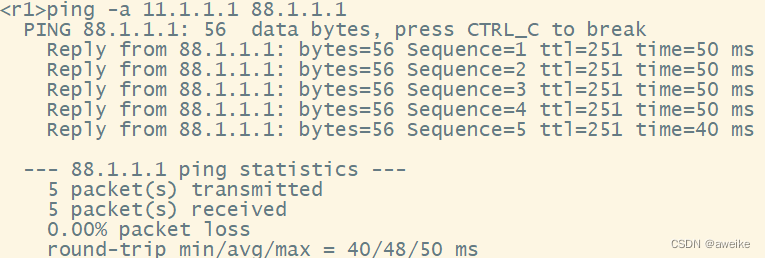

10.测试

R1环,R8环
