AR路由器如何配置Portal认证（二层网络）
最后更新：2022-08-01 12:14:11 手机定位技术交流文章
规格
适用于所有版本和所有形式的AR路由器。
说明：
4GE-2S、4ES2G-S、4ES2GP-S和9ES2板不支持NAC功能。
组网需求
如图所示，公司接待室需要部署认证系统,访问网 visitor端口的访问控制,确保只有合法的用户终端才能访问网络.由于公司接待室的安全控制要求相对温和,为了便于维护，身份验证点不需要部署太多,因此, 必须在装配设备上部署认证控制点.
由于门户认证的灵活部署,适用于移动用户;及集群设备路由器和访问端口属于两层网络。因此，可以部署两个层次的门户认证,并集成 RADIUS服务器(与 RADIUS服务器和门户服务器集成)在集成设备路由器上。访问网访问终端的访问控制.

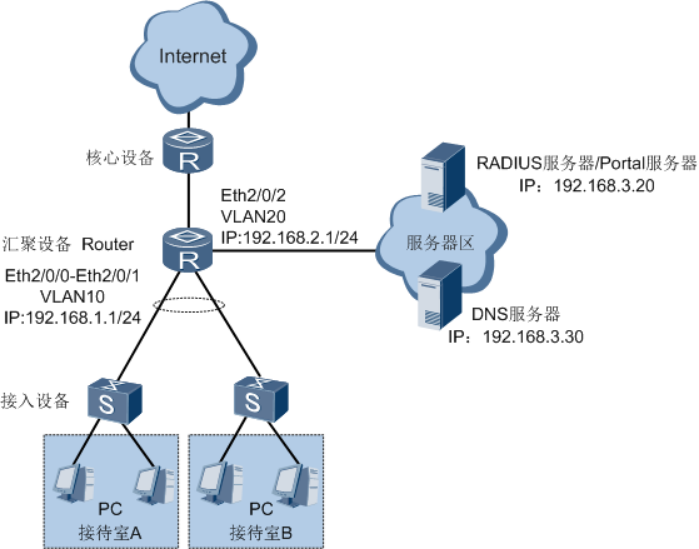

2级门户认证组网络地图的配置
操作步骤
1.路由器配置
#
sysname Router
#
vlan batch 10 20
#
域 isp1 // 配置全球默认认证域
#
portal free-rule 1 destination ip 192.168.3.30 mask 255.255.255.0 //配置免认证规则，放行到DNS服务器的报文
#
DHCP启用/启用 DHCP服务
#
radius-server template rd1 //配置RADIUS服务器模板
radius-server shared-key cipher %@%@@ny/&X<2DAnv8-265cj$rD9E%@%@ //配置RADIUS认证和计费密钥
radius-server authentication 192.168.3.20 1812 weight 80 //配置认证服务器的IP地址
radius-server accounting 192.168.3.20 1813 weight 80 //配置计费服务器的IP地址
#
web-auth-server s1 // 配置门户服务器模板
server-ip 192.168.3.20 //配置Portal服务器的IP地址
端口50200 // 配置发送一个主动消息到端口服务器时使用的端口号码
shared-key cipher %@%@,xFqU#9nf,!pRu4A'g#'(;%Z%@%@ //配置与Portal服务器通信的共享密钥
url http://192.168.3.20:8080/webagent //配置Portal认证页面URL
#
aaa
authentication-scheme auth //配置认证方案
authentication-mode radius
accounting-scheme acc //配置计费方案
accounting-mode radius
accounting realtime 15
域 isp1 // 在域下配置域和绑定认证计划、发票计划、RADIUS服务器模板
authentication-scheme auth
accounting-scheme acc
radius-server rd1
#
interface Vlanif10
ip address 192.168.1.1 255.255.255.0
web-auth-server s1 direct //使能二层Portal认证
dhcp select interface //配置DHCP服务器，为访客分配IP地址
dhcp server dns-list 192.168.3.30 //把DNS服务器的地址通知给访客
#
interface Vlanif20
ip address 192.168.2.1 255.255.255.0 //服务器区的网关地址
#
interface Ethernet2/0/0
port link-type trunk
port trunk allow-pass vlan 10
#
interface Ethernet2/0/1
port link-type trunk
port trunk allow-pass vlan 10
#
interface Ethernet2/0/2
port link-type trunk
port trunk allow-pass vlan 20
#
ip route-static 192.168.3.0 255.255.255.0 192.168.2.2 //配置到服务器区的路由
#
return
2. 检查配置结果
当访问者访问网络时,它被重新指向 Portal 身份验证页面,输入正确的用户名和密码,并自动通过身份验证进入访问的页面。
· 认证通过后，执行命令display access-user，可以看到在线用户信息。
配置注意事项
在配置之前,必须确保网络中的设备是互操作的。
在配置过程中,诸如共享键(RADIUS认证和发票键、门户键)、发票周期等参数必须在路由器和服务器方面一致配置。
