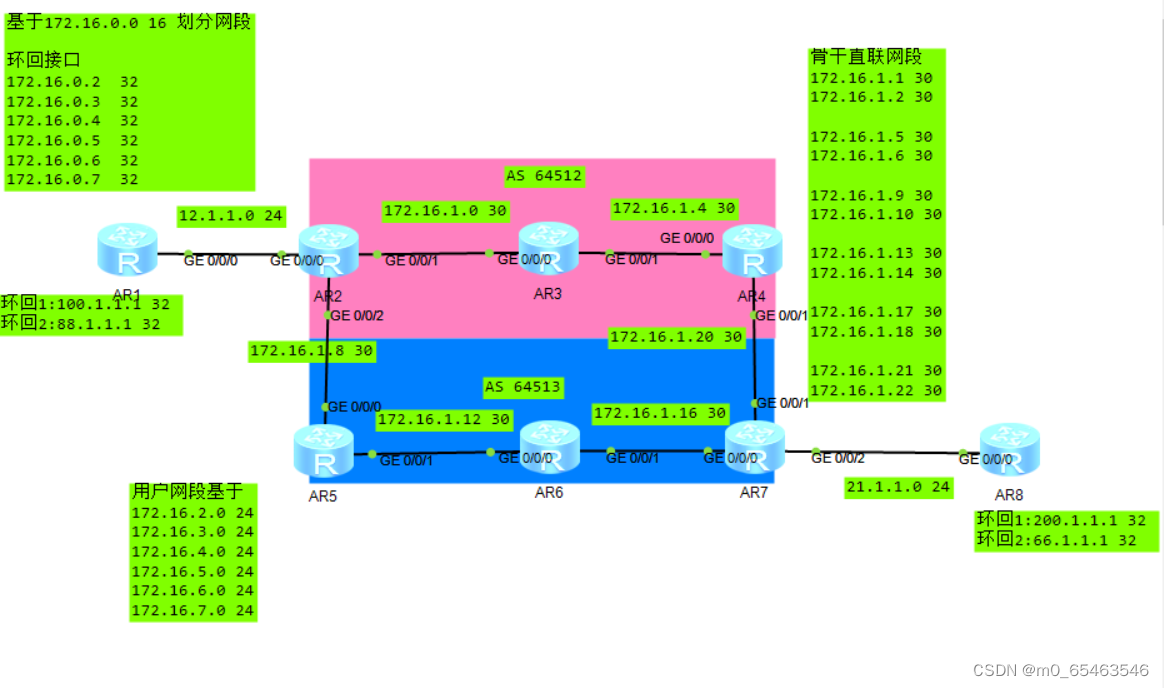

实验结构拓扑图:

实验要求：

1:R2-R7 每个路由器都有用于建邻居的环回接口;同时还有连接用户的环回接口;最终,这些连接用户接口网络需要能够与R1/R8的环回接口进行通信

2:基于16个分区的AS2网络分段地址

3:减少路线条目数目

实验思路:

一、ip地址划分

AS2用于重建邻域地址、用户网络分段地址,并在上面的拓扑图中划分联网连接地址

AS2域OSPF路由声明实现内部网络连接

建立EBGP和IBMGP等价关系

第四, 宣布路由, 实现域内和域外的基本连接

5.使用分配列表、路由策略等来减少BGP路由表路由条目

完成实验并为实验目的进行测试

实验过程：

1：ip地址配置

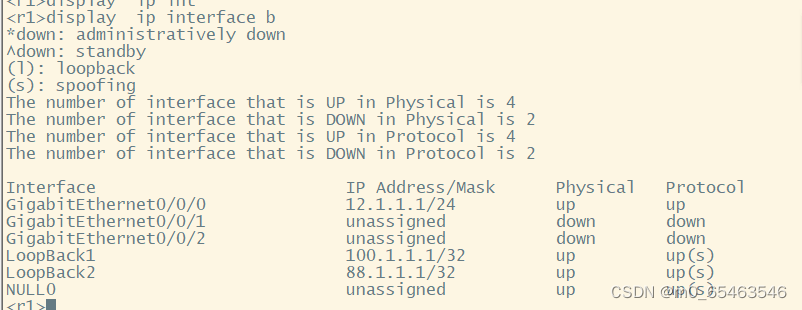

R1:

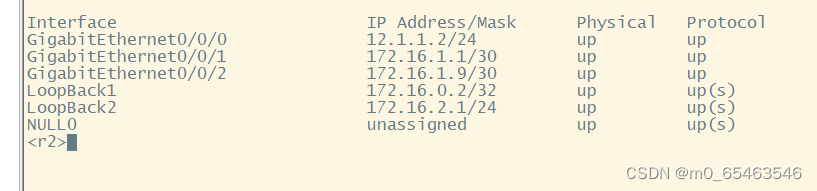

R2:

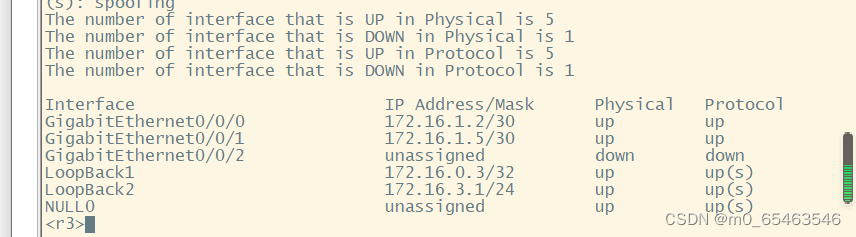

R3:

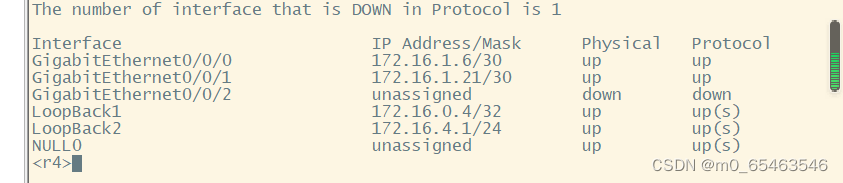

R4:

R5:

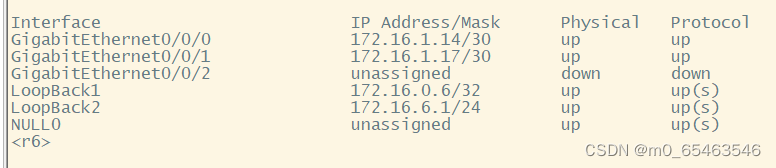

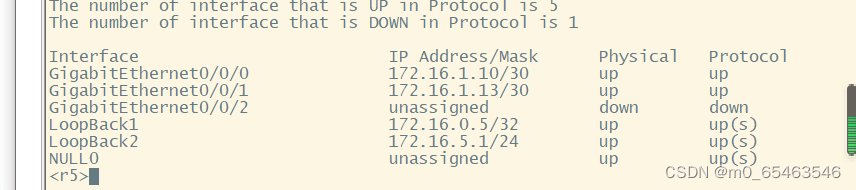

R6:

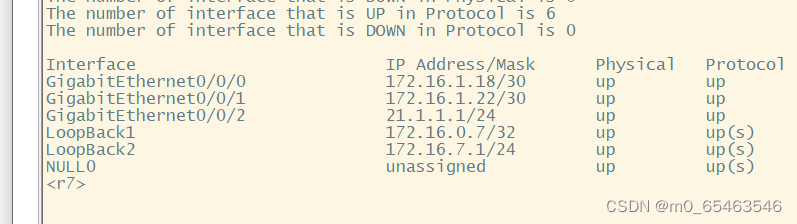

R7:

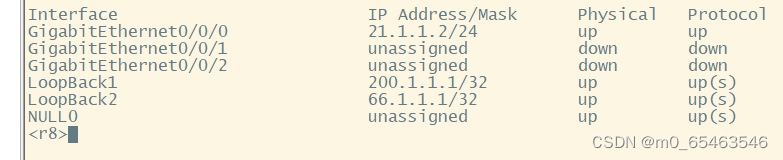

R8:

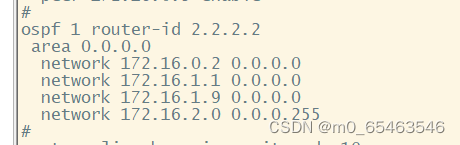

2:AS2域OSPF路由声明实现域网络连接

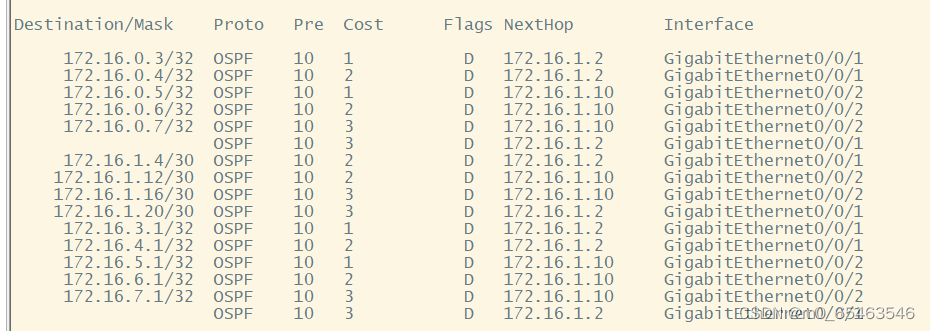

查看路由表：

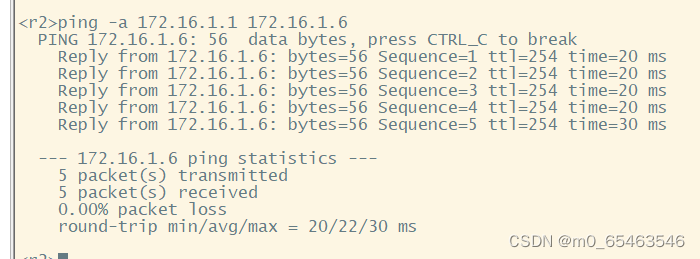

AS2LAN连接测试:

EBGP与等效关系的建立,IBGP与等效关系的建立,联邦关系的建立,BGP路由连接的实现

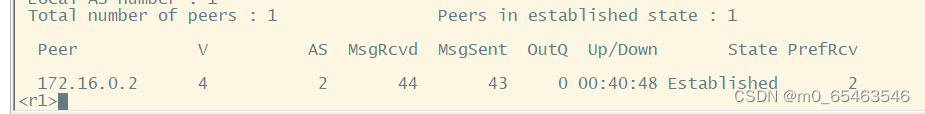

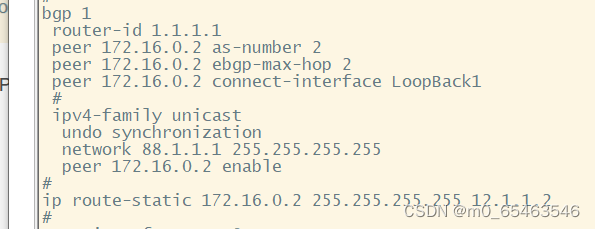

R1 和 R2 EBGP 配置等价:

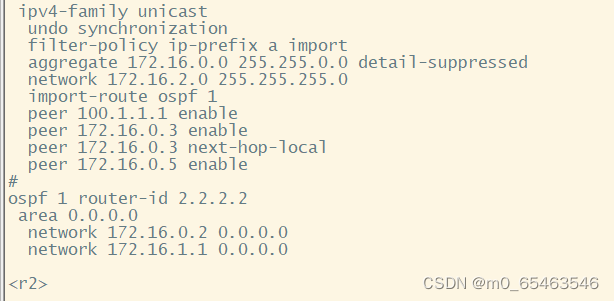

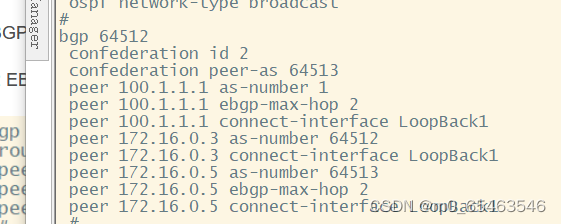

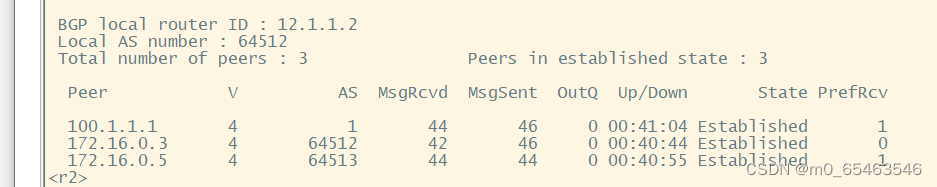

R2和R1EBGP配置等效,R3构建IBMGP邻居关系,R5构建EBGP关系,实现AS2域联邦,并减少配置

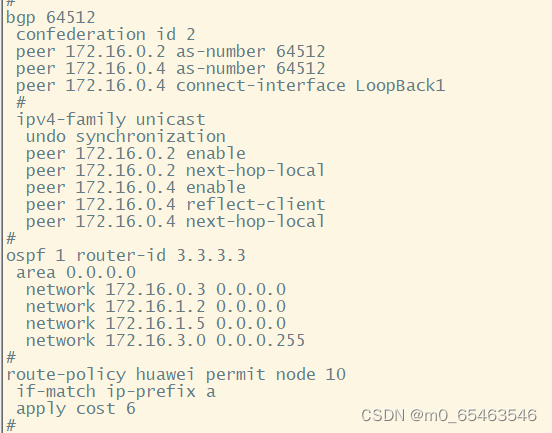

R3和R2和R4建立IBMGP关系注:R3在这里配置为反射端,R4作为客户端,实现R4的BGP路由反射到R2,命令路由下跳是本地

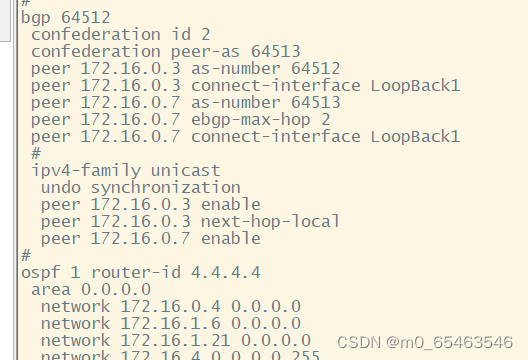

用R4和R3建立IBMGP,用R7建立EBGP

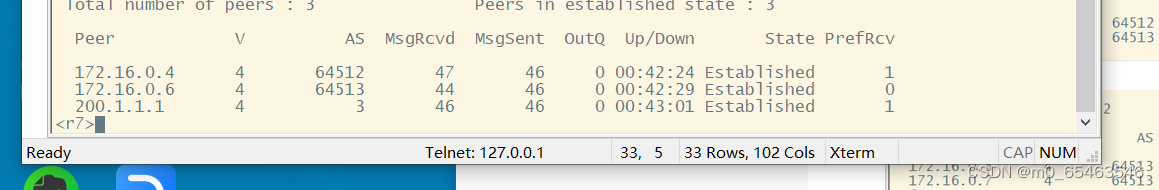

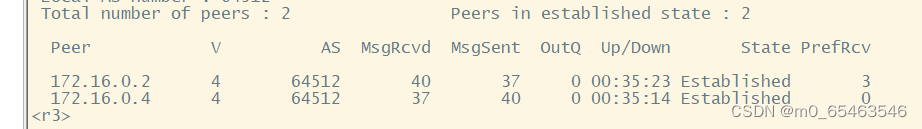

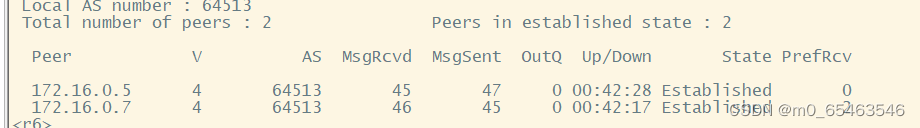

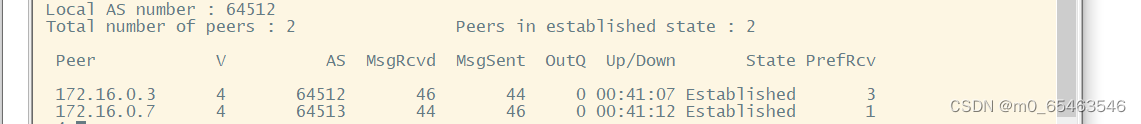

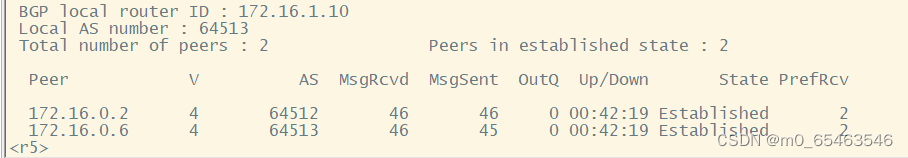

R5-R7配置类似,我将在配置后向您展示BGP邻居表

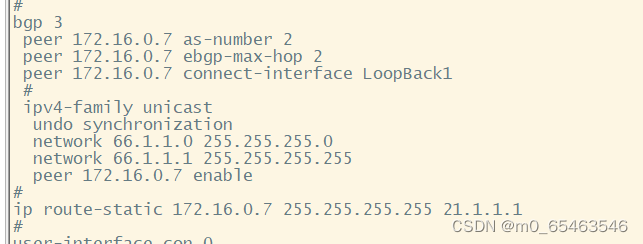

R8和R7EBGP之间的平等关系的配置

四、BGP路由宣告

重新释放与其他AS区域连接的EBGP路由器的OSPF路由,即R2和R7,因为如果重新释放只在R2上而不是R7上,它会使R2声明路径到达R8上的BGP路由表,但没有成本价值属性,导致BGP路由不被使用,所以要在R7上，即重新释放连接到外部EBGP路由器,此时,我们可以看到R8上的AS2内部网络段路径具有属性值

减少BGP路由条目路由策略

由于进行重发布操作时，传递到R8的BGP路由条目很多，所以我们可以在R7上进行一次路由聚合的操作，由于我们AS2域内网段都是基于172.16.0.0/16划分，所以我们可以直接写一条聚合路由为：

[r7-bgp]aggregate  172.16.0.0 16 detail-suppressed  // 注，这里可以根据个人需要编写或不编写详细的资料,为个别业务提供额外的策略

此时R7路由表将自动生成反路由,但由于R2的重新发行,我们将会发现,这导致R7BGP路由表输入的大幅增加,为了减少BGP路由输入,我们可以使用分发列表,因为默认的拒绝是分配列表的末端,所以我们可以写出两个路径,让AS2从域中出来,即88.1.1.1 66.1.1.1 ，在进口电话中,然后,AS域的所有路径通过重发被自动拒绝(即R2重发路径),其他路由器也可以运行同样的方式,因为AS域是通过OSPF知道的,所以你不必担心BGP路由表,你只需要允许AS外部路由通过,实现本地BGP路由表大大减少,加快查询速率

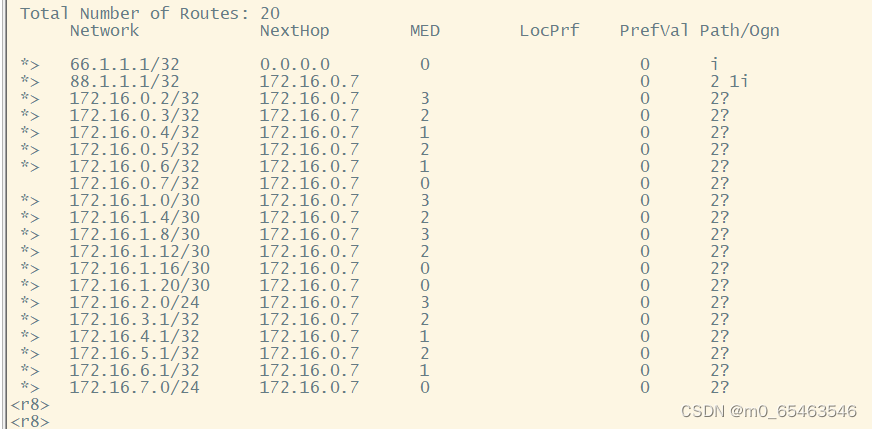

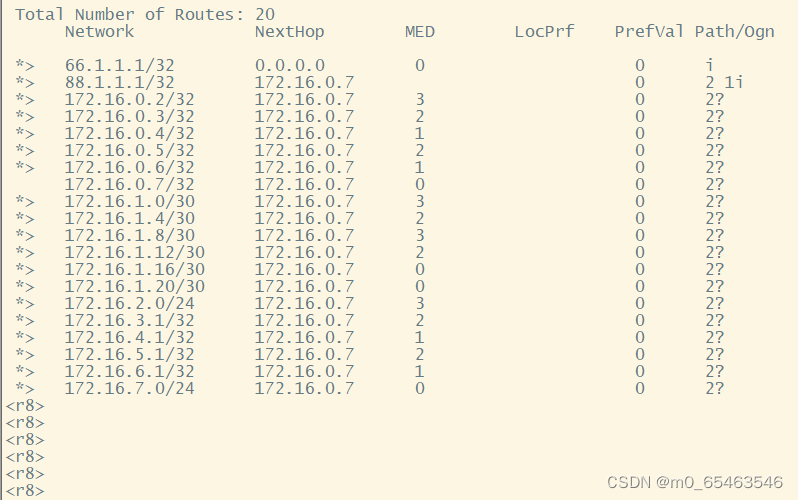

R8bgp路由表,在策略之前:

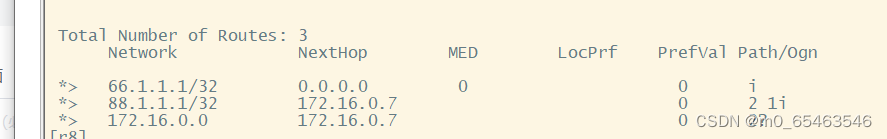

策略后：

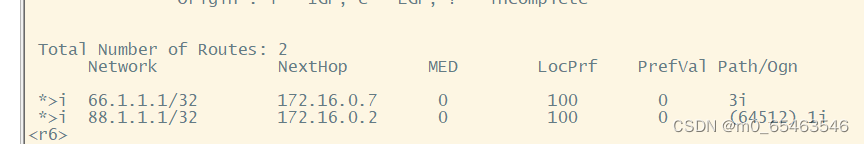

R6 BGP路由表在策略之后:

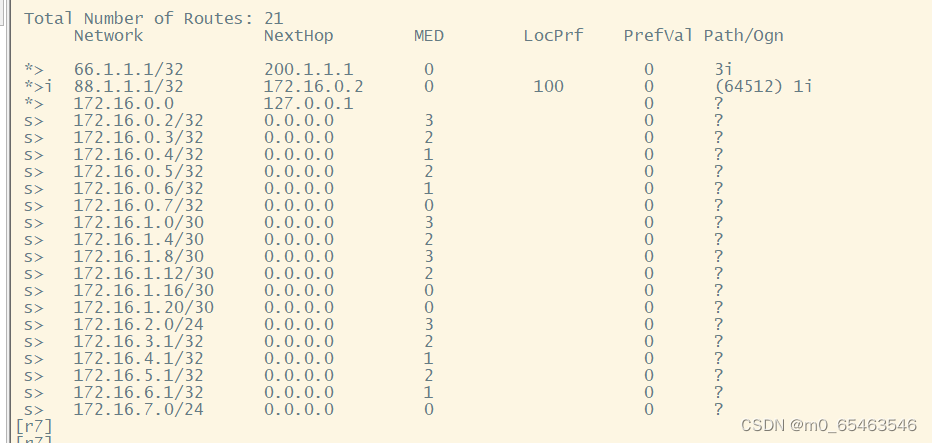

R7执行路由表后策略

六、实验测试

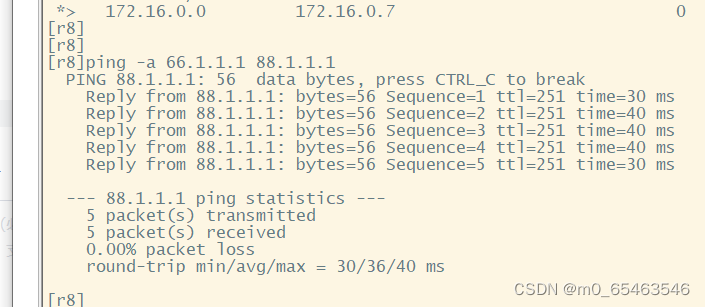

R8环形环形

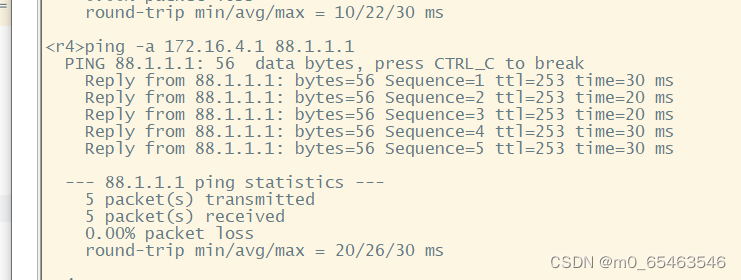

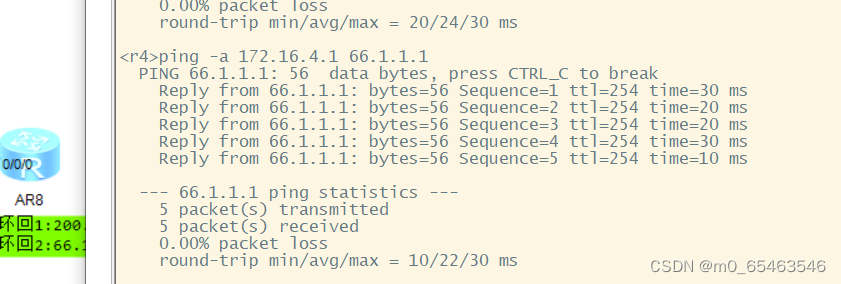

用户网络段PingR8路由返回

用户网络段PingR6路由反弹
