BGP的手工聚合及联邦和路由反射器
最后更新：2022-08-01 19:04:03 手机定位技术交流文章

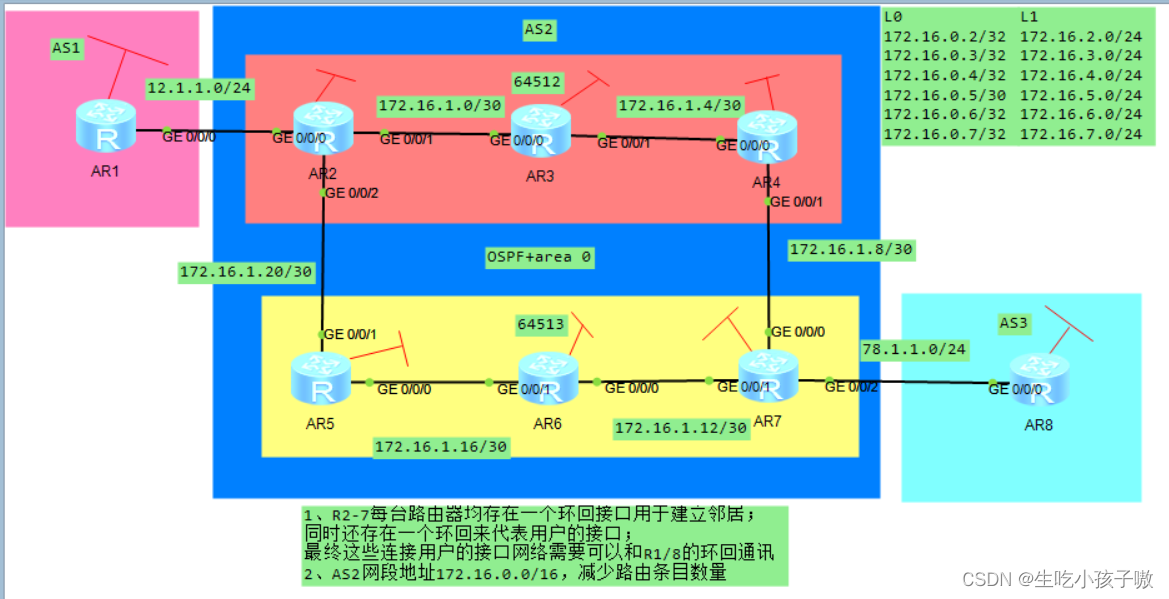

实验要求及拓扑
基于16个部门的AS2
网段地址:
172.16.1.0/30
172.16.1.4/30
172.16.1.8/30
172.16.1.12/30
172.16.1.16/30
172.16.1.20/30
建筑邻居 LoopBack 0
172.16.0.2/32
172.16.0.3/32
172.16.0.4/32
172.16.0.5/32
172.16.0.6/32
172.16.0.7/32
用户仿真 LoopBack 1
172.16.2.0/24
172.16.3.0/24
172.16.4.0/24
172.16.5.0/24
172.16.6.0/24
172.16.7.0/24

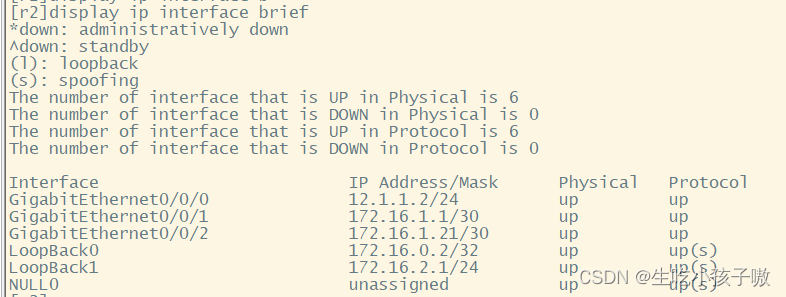

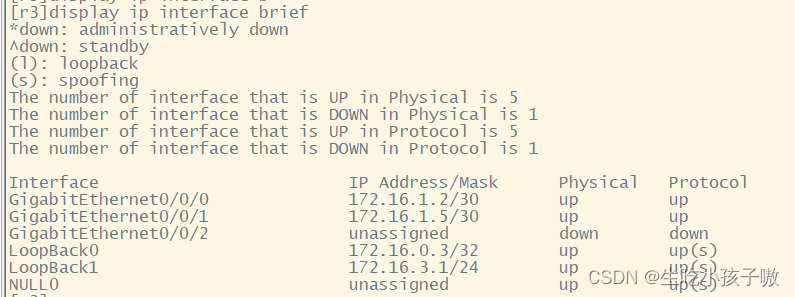

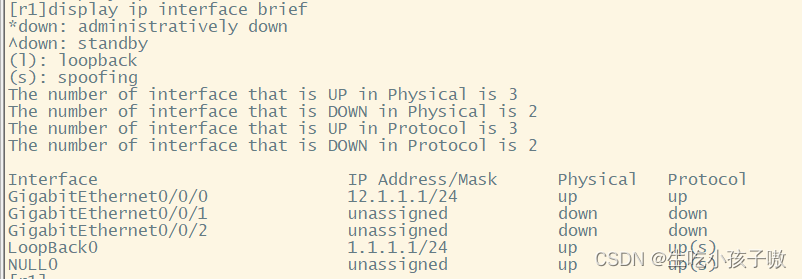

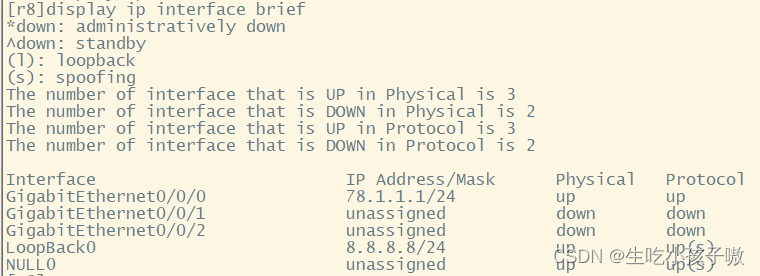

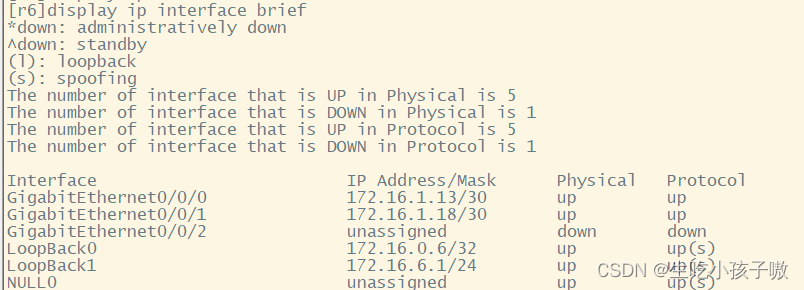

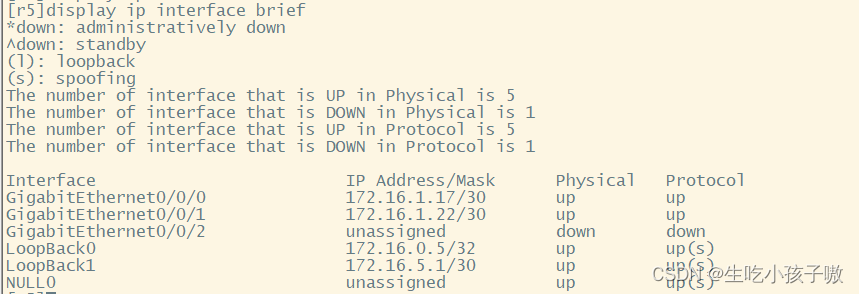

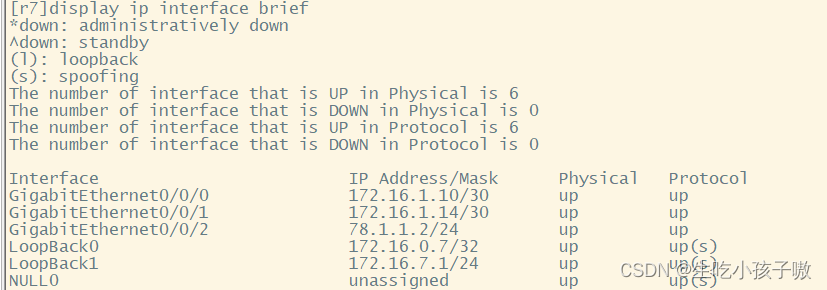

为每个路由器配置IP地址
使整个AS2的OSPF协议实现AS2内部的互操作性
在整个AS2中运行与R2相同的配置,例如R2
[r2]ospf 1
[r2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
在实际项目中,路由器连接用户,路由器携带原始的传输加密,但在实验中,用户使用一个循环来代替它,结果路由器通过的路径被加密为32
修改用户界面以解决问题,使整个AS2的路由器运行与R2相同的配置,例如R2
[r2]int LoopBack 1
[r2-LoopBack1]ospf network-type broadcast

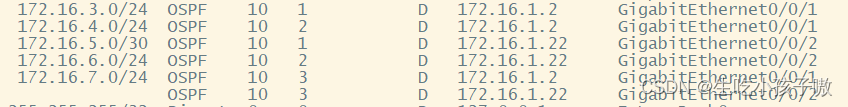

你可以看到加密变为24位手写的
测试是否可达
建立邻居关系
R1和R2有直接联系的邻域
[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2
R7和R8也是一样
[r7]bgp 2
[r7-bgp]peer 78.1.1.1 as-number 3
[r7-bgp]router-id 7.7.7.7
在AS2中,IBMGP使用一个循环返回接口来构建邻居,例如R2,其中R2,3,和4是联邦
[r2]bgp 64512
[r2-bgp]confederation id 2
[r2-bgp]peer 172.16.0.3 as-number 64512
[r2-bgp]peer 172.16.0.3 connect-interface l0
[r2-bgp]peer 172.16.0.3 next-hop-local
以R5为例,R5、6和7是联邦
[r5]bgp 64513
[r5-bgp]confederation id 2
[r5-bgp]peer 172.16.0.6 as-number 64513
[r5-bgp]peer 172.16.0.6 connect-interface l0
[r5-bgp]peer 172.16.0.6 next-hop-local
因为BGP可以是非线性邻国,通常的运行的是BGP协议路由器,还有EBGP的邻国,需要从其他AS条目学习路径,当共享到内部的AS时,因为目前的水平分割,必须建立IBMGP邻域关系与本地AS的所有BGP设备;IBMGP邻域关系的数量正在指数增长。
为了打破IBMGP的水平分割,我们使用路由器反射器和联邦
在R3和R6上做
[r3-bgp]peer 172.16.0.2 reflect-client
[r6-bgp]peer 172.16.0.5 reflect-client
一个小AS之间的同类;联邦ebgp关系中的邻居之间的两个装置,定义彼此的同类在AS的相反端
[r4]bgp 64512
[r4-bgp]router-id 4.4.4.4[r4-bgp]confederation id 2
[r4-bgp]federation peer-as 64513 彼此对称的 AS 小数目
[r4-bgp]peer 172.16.0.7 as-number 64513
[r4-bgp]peer 172.16.0.7 connect-interface l0
[r4-bgp]peer 172.16.0.7 ebgp-max-hop 2
R1和R8宣告
[r1]bgp 1
[r1-bgp]network 192.168.1.0 24[r8]bgp 3
[r8-bgp]network 192.168.2.0 24
R2和R7使用重新发布来宣布
[r2]bgp 64512
[r2-bgp]import-route ospf 1[r7]bgp 64513
[r7-bgp]import-route ospf 1

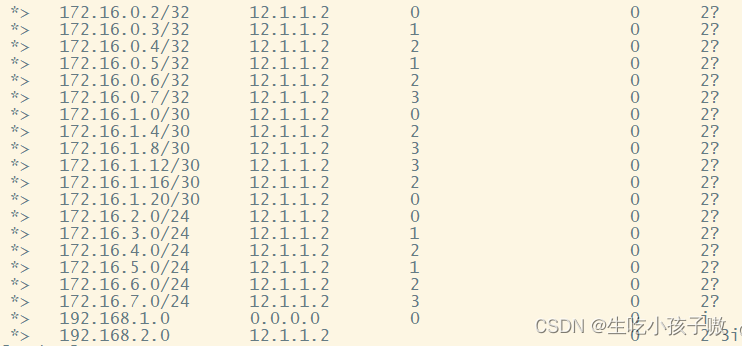

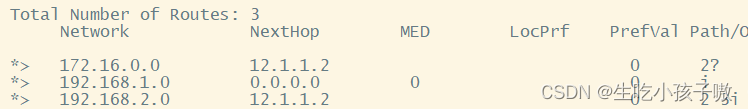

看一下路由表
进行手工聚合
[r2]bgp 64512
[r2-bgp]aggregate 172.16.0.0 16 detail-suppressed 只发送聚合条目，不转发明细条目[r7]bgp 64513
[r7-bgp]aggregate 172.16.0.0 16 detail-suppressed

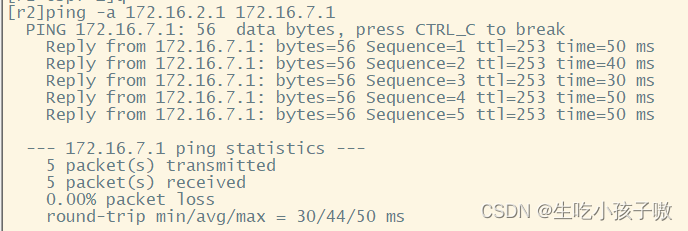

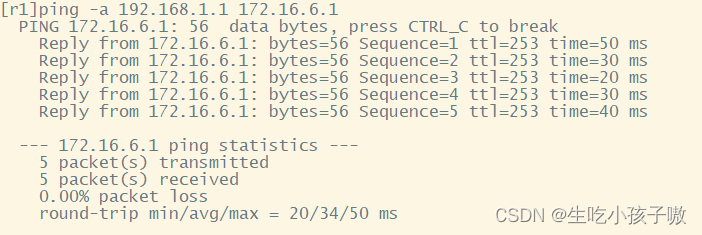

测试
实验结束
