什么是接触电流怎么测？

接触电流怎么测？
接触电流是什么?
当一个人触摸一个电设备或设备时,所有的电流都流过人体。
01、对地接触电流
地面接触电流一般称为“电源网络通过或穿过绝缘层产生泄漏的电流,流入保护地面导体”。在保护地面线断电单个故障条件下,接地人接触与保护接地线连接的可接触导线(如壳)时,这种接触电流将通过人体流向地面(GND),当电流超过一定值时,就有电击的危险。如上文所述,即使地面线故障或在最极端的情况下断电,电源从壳体泄漏不会对人体造成任何损害。如图1所示，在这一点上,人是基线,流入人体的电流也应符合有关标准规定的限度,防止电击伤害人体。

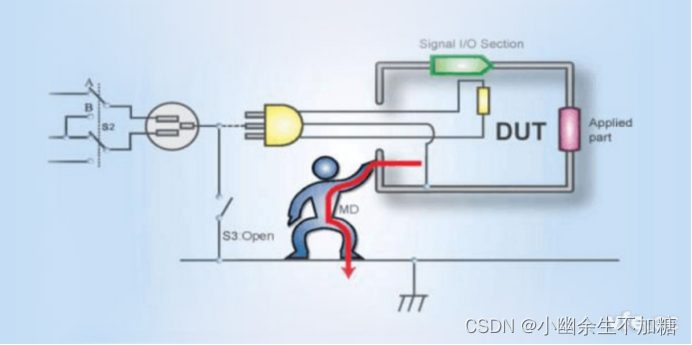

表面接触电流图:

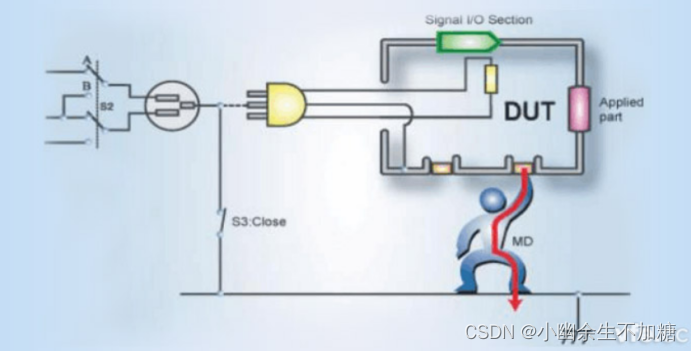

地面接触电流
地面接触电流一般称为“操作员或病人在正常使用期间可以触摸的壳或壳件(不包括应用)”,电流通过外部导电连接流入地面或壳体的其他部分,而不是保护地面导电。属于二级内部供电装置的,因为他们没有保护性的基线,考虑其所有壳体的泄漏电流;但如果它是一类设备,还有另一个不连结的壳体。然后评估该部分的外壳接触电流。

表面-地面接触电路图
符合IEC60601-1医疗电设备部件*:安全一般要求,壳体接触电流还包括病人泄漏电流和F型病人泄漏电流。这意味着由于应用部分必须触摸病人,而患者又接地，如果应用部件之间存在电压差,必须从应用程序组件流向病人的电流(消除设备治疗所需的功能电流),这便是患者漏电流。

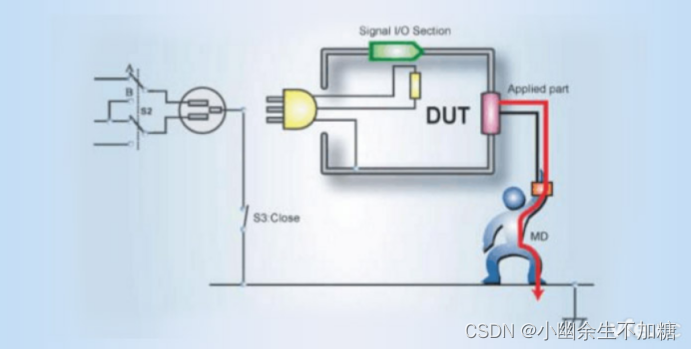

表面-地面接触电流-病人泄漏电路图

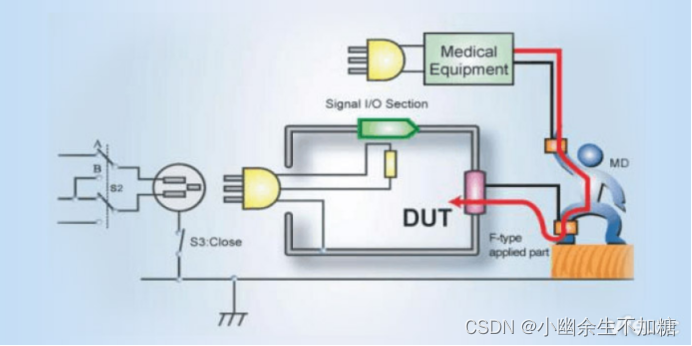

外源的电压意外地在病人身上发生,并通过F型应用从病人身上流出电流。

地面接触电流-

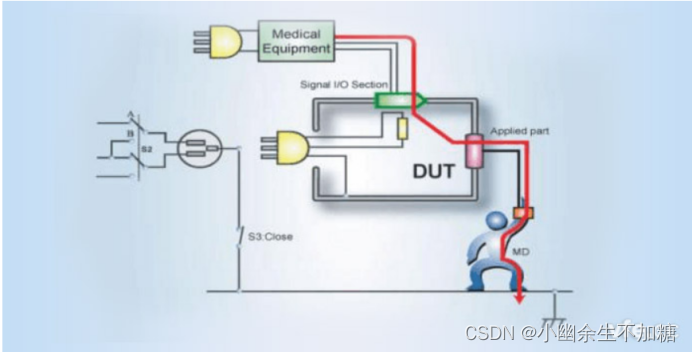

F型病人泄漏电路图
表面接触电流

表面间接接触电流一般指在正常或单一故障条件下与地面不连接的任何两个点之间漏电,从设备的一个部分通过人体流入设备的另一个部分。

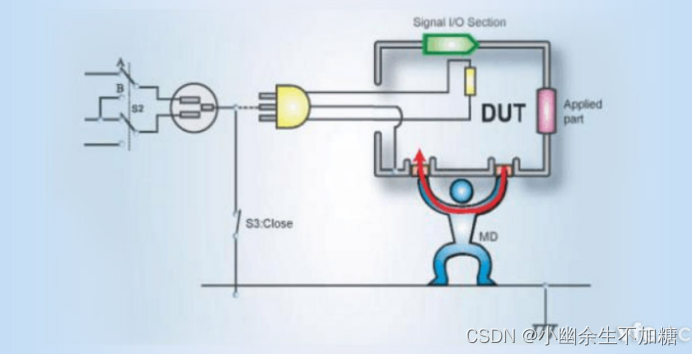

界面接触电路图
对于医疗设备来说，包括病人的辅助电流——“正常使用时,电流在应用部件之间流入病人身上。这指具有多个组件的设备的应用程序部件,当这些成分同时应用于病人时,如果组件和组件之间存在电荷,则有电流流过患者。这种电流不是设备的生理治疗功能所需的电流,例如,在心脏电图仪的连接电极之间穿过病人的身体的电流。作为F型隔离(浮动)应用的一部分,指病人同时使用的设备数目,或其他事件,病人体内出现一个外部电源电压(作为单个故障状态),还有病人的电源泄漏.

表面接触电流-F型患者泄漏电路图
各种电子测量仪器选择德国GMC-I高技术测量仪器,以寻找深圳毛迪黄峰建伟新 hfq7618,主要任务: 功率分析器,电安全/安全测试仪,绝缘/接地测试仪，数字模拟多用表，电能质量分析仪，高精度直流电源，多功能电量表，能源管理系统，测量传感器/传送器,角位变送器，网络测试仪器 、 电路跟踪仪器 、 录音仪器等.

如何测量接触电流?
测量泄漏电流的三个主要方法是:
01、直接法
02、差分法
03、替代法

第四种技术,电流夹具测量不属于本文件的一部分,但为确定固定电缆安装方法设备上的泄漏电流提供了一种方法。
直接漏电流法：

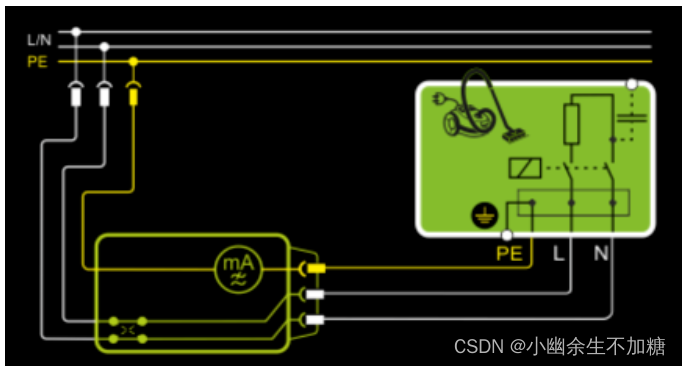

直接方法与IEC 60601-1标准中使用的方法相同,测量实际通过体(测量装置)到地面的泄漏电流。

好处
■操作装置上的实际泄漏电流的测量
■测量交流和直流泄漏电流
■与其他方法相比,精度最高
■通过测量设备通过人体的潜在漏电
■与IEC60601-1的测量直接比较

考虑
■测量装置的1kohm电阻切断了低电阻地面导体,从而在测试故障设备时构成潜在风险
■下层接地路径。在测量过程中,EUT/DUT必须与地面电源隔离。 低漏电流可以测量,因为在地面导体中不能测量所有漏电流。
■二次连接通常是:
▪有螺栓的混凝土地板设备
▪与天然气或水供应有关的设备
▪医疗电系统设备部分
▪与电脑/打印机连接的设备
■带导体和中性导体之间的极度差可以改变泄漏读数,因为此泄漏测量必须在电源的每个极度进行
■ATN系统必须确保测量在最大电压下。 中性点与地面之间的任何电压可能会导致较低的读数,可能通过故障设备。

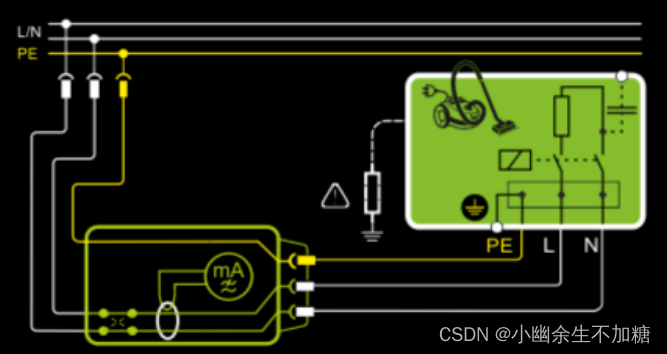

差分法：

采用差分法测定带导体与中性导体之间电流不平衡引起的漏电。全面测量包括可能的二次地面连接,因此，EUT不需要与地面隔离。微分法测量不到75μA的泄漏电流是困难的.因此，差分法被认为不适合测量没有接地的导体部件，如果预期泄漏电流低于75μA。

好处
■测量不受二级地面连接的影响
■测量设备泄漏总电流
测量装置(电阻1公克)不再连同地面导体串联,以提供低电阻保护连接

考虑
■ 差分法测量不太适合精确测量较低的漏电流（<100μA）
■测量受分析器本身的外部磁场或内部磁场的影响,导致DUT的电流频率和大电流消耗
■带导体和中性导体的极度差异可能改变泄漏读数,因为此泄漏测量必须在电力源的每个极度进行。
■直接和替代方法提供较高的精度和更好的频率范围,以测量在低泄漏电流条件下趋势。

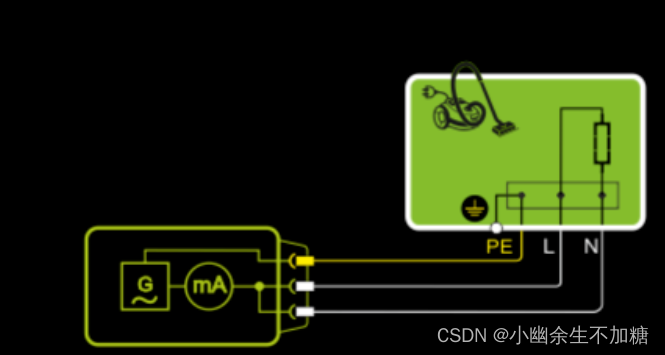

替代法：

另一种方法实际上与IEC60601的测试泄漏电流类似,同时测量两个极度的单故障条件与开放的中性点.与绝缘试验方法和电源端导电性试验作其他比较,使用电流来限制电源的电压频率.把线和中性导体连接在一起,电流限制了供电组件与设备其他组件之间的电压。由于限流电阻，实际测量电压取决于测试负荷.因此，测量的泄漏电流应与电源电压下的线性比计算。

好处
■由于电和中性结合,电源的极度不会受到影响,只需测量一次
■同时在两极进行快速有效的开放中立测试
■与500vDC绝缘试验相比,该替代测试与打开设备前50Hz功率下的实际泄漏行为类似。
■DUT由电源切断,为测试工程师提供高安全水平
■ TN系统不需要
■二次地面连接不影响测量
■可以在电池驱动的仪器上进行测试
■测量是高度可重复的,并提供了测量的医疗设备电极衰变的良好指示。

考虑
■一个源电路不会被激活,从而防止这些设备的实际电流泄漏。
■该替代方法仅与IEC60601的开放中性线SFC测试结果相比较。
