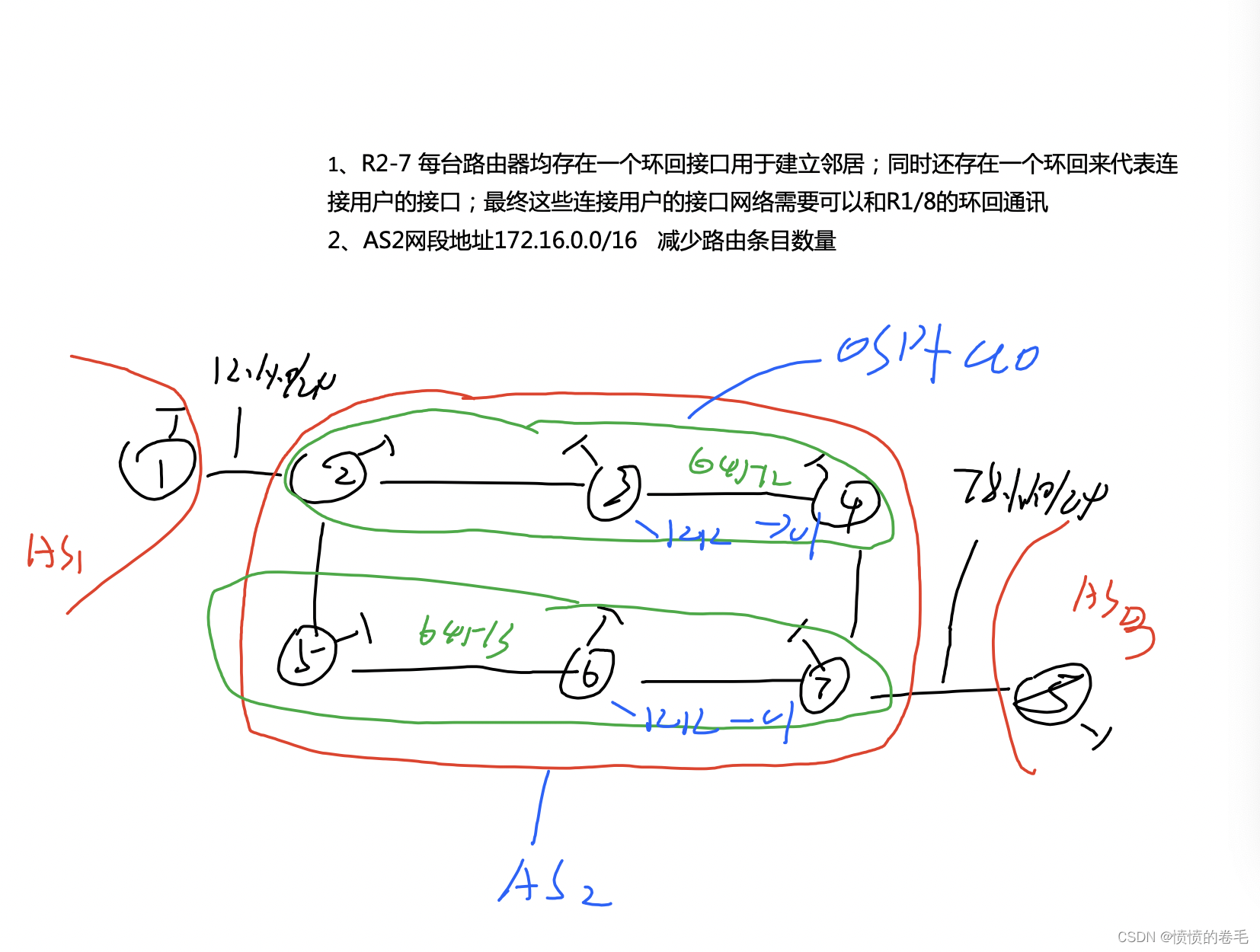

完成下图实验：

规划拓扑 基于172.16.0.0 划分as2的网段

由于as2网络段较大,我们可以将内置的循环回路接口分为32位加密IP地址,用户循环回路网络段分为24位加密IP地址,核心链路网络段分为20位加密IP地址。

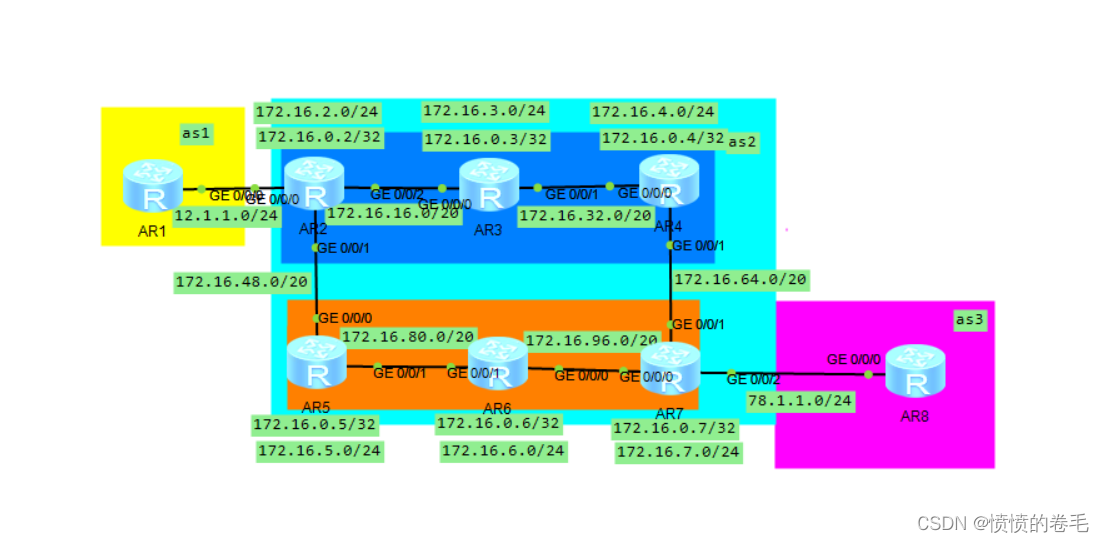

如下图所示：

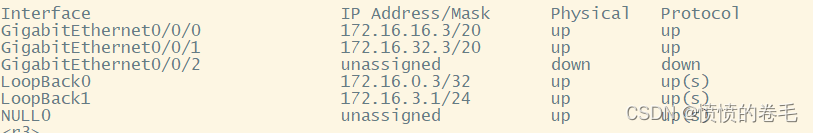

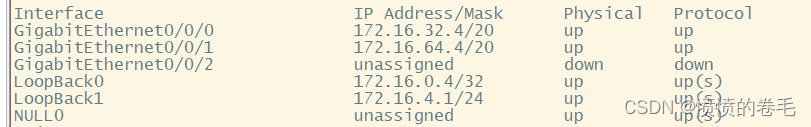

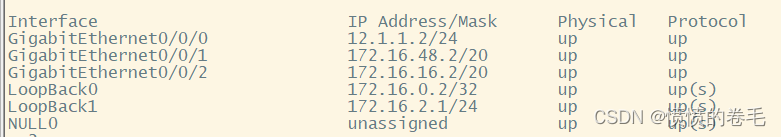

为每个接口配置IP地址

我们输入每个路由器的IP地址来配置每个接口

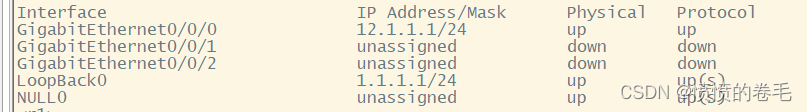

r1

r2

r3

r4

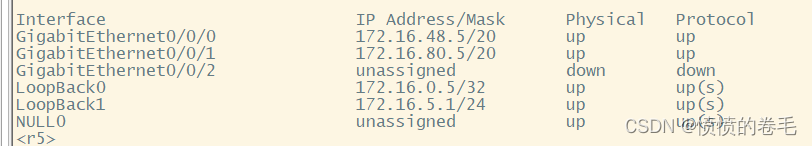

r5

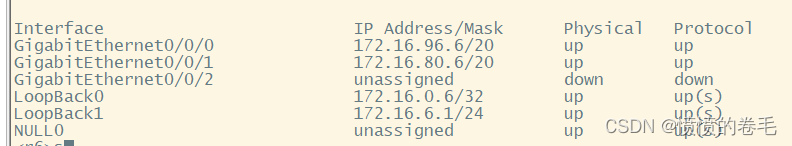

r6

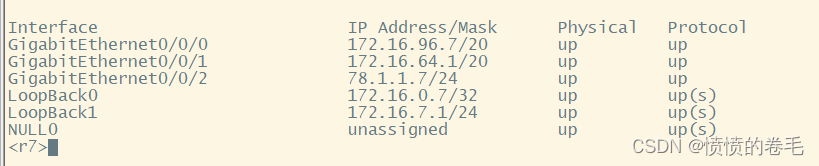

r7

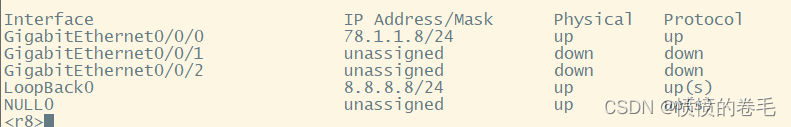

r8

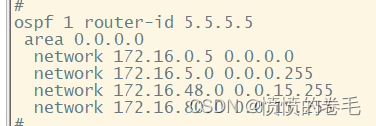

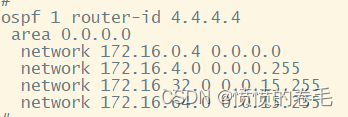

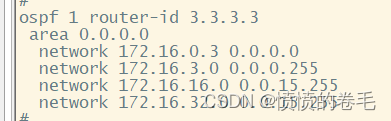

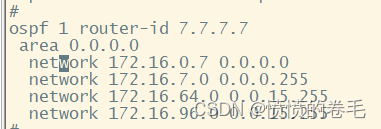

完成as2的ospf声明 实现as2的网络访问性

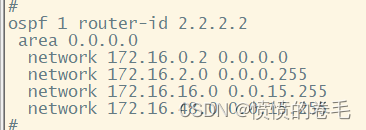

以r2为例

[R2]ospf 1

[R2-ospf-1]area 0

[R2-ospf-1-area-0.0.0.0]network 172.16.0.2 0.0.0.0

[R2-ospf-1-area-0.0.0.0] network 172.16.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0] network 172.16.1.1 16.0.15.255

[R2-ospf-1-area-0.0.0.0] network 172.16.2.1 48.0.15.255

r2

r3

r4

r5

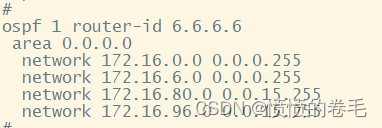

r6

r7

建立as1和as2 as3和as2的ebgp对等体关系

r1:

[r1]bgp 1

[r1-bgp]router-id 1.1.1.1

[r1-bgp]peer 12.1.1.2 as-number 2

r2:

[r2]bgp 64512

[r2-bgp]router-id 2.2.2.2

[r2-bgp]peer 12.1.1.1 as-number 1

r8:

[r8]bgp 3

[r8-bgp]router-id 3.3.3.3

[r8-bgp]peer 78.1.1.7 as-number 2

r7:

[r7]bgp 64513

[r7-bgp]router-id 7.7.7.7

[r7-bgp]peer 78.1.1.8 as-number 3

在as2内建立两个联合体(r2,r3,r4为as64512 r5,r6,r7为as64513)ibgp,一个路由反射器

r2

[r2]bgp  64512

[r2-bgp]router-id 2.2.2.2

[r2-bgp]peer  172.16.0.3 as-number 64512

[r2-bgp]peer 172.16.0.3 connect-interface LoopBack 0

r3

[r3]bgp  64512

[r3-bgp]router-id 3.3.3.3

[r3-bgp]peer  172.16.0.2 as-number 64512

[r3-bgp]peer 172.16.0.2 connect-interface LoopBack 0

[r3-bgp]peer  172.16.0.4 as-number 64512

[r3-bgp]peer 172.16.0.4 connect-interface LoopBack 0

[r3-bgp]peer  172.16.0.2 peer 172.16.0.3 next-hop-local       路由反射器

r4

[r4]bgp  64512

[r4-bgp]router-id 4.4.4.4

[r4-bgp]peer  172.16.0.3 as-number 64512

[r4-bgp]peer 172.16.0.3 connect-interface LoopBack 0

r5

[r5]bgp  64513

[r5-bgp]router-id 5.5.5.5

[r5-bgp]peer  172.16.0.6 as-number 64513

[r5-bgp]peer 172.16.0.6 connect-interface LoopBack 0

r6

[r6]bgp  64513

[r6-bgp]router-id 6.6.6.6

[r6-bgp]peer  172.16.0.5 as-number 64513

[r6-bgp]peer 172.16.0.5 connect-interface LoopBack 0

[r6-bgp]peer  172.16.0.7  as-number 64513

[r6-bgp]peer 172.16.0.7 connect-interface LoopBack 0

[r6-bgp]peer  172.16.0.5 peer 172.16.0.3 next-hop-local   路由反射器

r7

[r5]bgp  64513

[r5-bgp]router-id 7.7.7.7

[r5-bgp]peer  172.16.0.6 as-number 64513

[r5-bgp]peer 172.16.0.6 connect-interface LoopBack 0

完成as64512和as64513ebgp关系

r2：

[r2]bgp  64512

[r2-bgp]router-id 2.2.2.2

[r2-bgp]peer  172.16.0.5 as-number 64513

[r2-bgp]peer 172.16.0.5 connect-interface LoopBack 0

[r2-bgp]peer 172.16.0.5 ebgp-max-hop 2

r5：

[r5]bgp  64513

[r5-bgp]router-id 5.5.5.5

[r5-bgp]peer  172.16.0.2 as-number 64512

[r5-bgp]peer 172.16.0.2 connect-interface LoopBack 0

[r2-bgp]peer 172.16.0.2 ebgp-max-hop 2

r4：

[r4]bgp  64512

[r4-bgp]router-id 4.4.4.4

[r4-bgp]peer  172.16.0.7 as-number 64513

[r4-bgp]peer 172.16.0.7 connect-interface LoopBack 0

[r2-bgp]peer 172.16.0.7 ebgp-max-hop 2

r7：

[r5]bgp  64513

[r5-bgp]router-id 7.7.7.7

[r5-bgp]peer  172.16.0.4 as-number 64512

[r5-bgp]peer 172.16.0.4 connect-interface LoopBack 0

[r2-bgp]peer 172.16.0.4 ebgp-max-hop 2

完成as2配置后,我们可以查看bgp邻居表,检查是否成功

以r2为例：

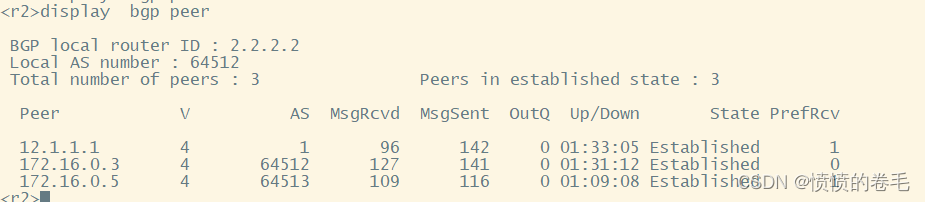

<r2>display  bgp peer

完成as1,as2,as3bgp声明

r1：

[r1]bgp 1

[r1-bgp]network 1.1.1.0 24

在as2中,我们直接在r2,r7上发音

r2

[r2]bgp 64512
[r2-bgp]import-route ospf 1

r7:

[r7]bgp 64512
[r7-bgp]import-route ospf 1

r8：

[r8]bgp 3

[r8-bgp]network 8.8.8.0 24

检查r1和r8的bgp路由表,看看是否学习到不同的区域的路径

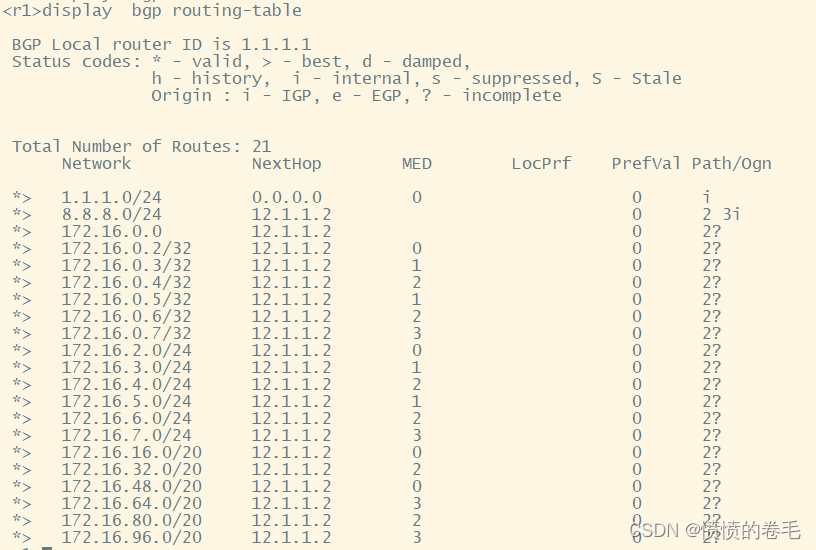

r1

<r1>display  bgp routing-table

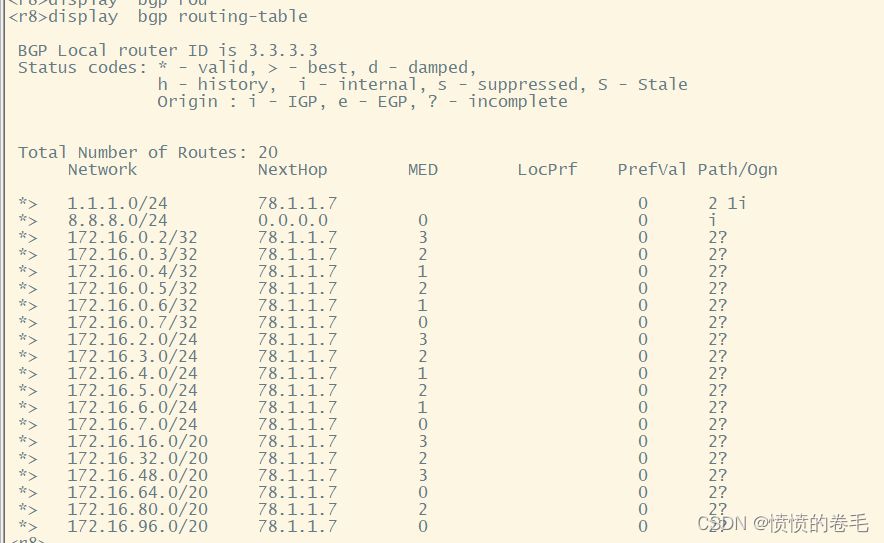

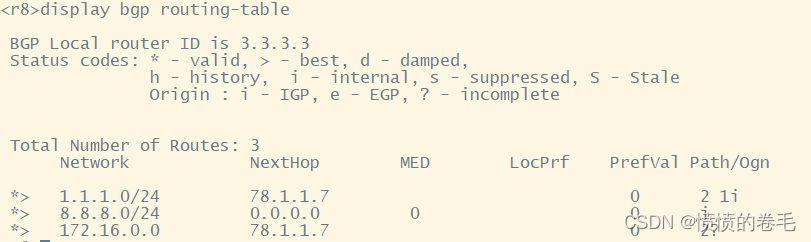

r8

<r8>display  bgp routing-table

路面聚合是 r2 和 r7 上 as1 和 as3 。

r2:

[r2-bgp]aggregate 172.16.0.0 16 detail-suppressed

r7:

[r7-bgp] aggregate 172.16.0.0 16 detail-suppressed

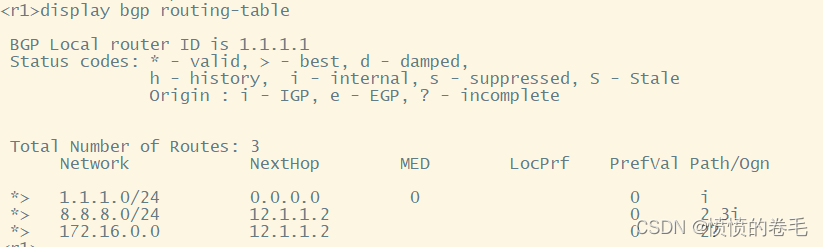

检查r1、r8bgp路由表中的as2区域路由是否合并

r1:

r8:

是否可用在线测试

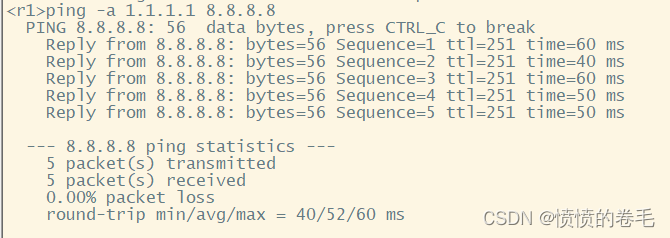

到此可以使用r1的1.1.1.1的环回ping到r8的8.8.8.8环回实验目的完成实验结束！
