      一、实验内容

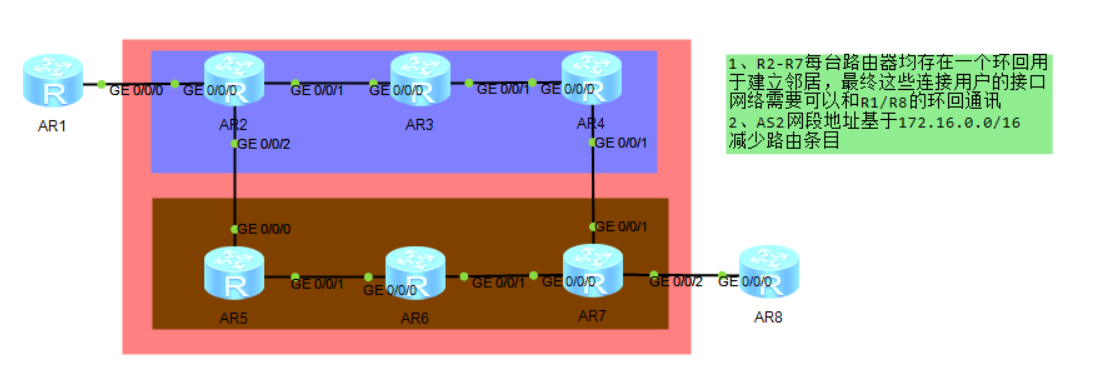

      实验要求:

      每个R2-R7路由器都有一个循环来创建邻居,最终这些连接用户界面网络需要R1/R8循环通信

      2,基于16条减少路由的文章的AS2网络分段地址

      二、实验分析及步骤

      分析:首先划分地址并配置所有接口IP地址;配置AS内使用OSPF动态路由;配置BGP边界网关协议,划分联邦并且在联邦内配置反射器RR;进行手工汇总,减少路由条目。对比实验要求,检测实验结果。

      1.配置接口IP地址,结果如下:

      R1:

      GigabitEthernet0/0/0              12.0.0.1/24          up         up

      LoopBack0                         11.0.0.1/24          up         up(s)

      R2:

      GigabitEthernet0/0/0              12.0.0.2/24          up         up

      GigabitEthernet0/0/1              172.16.0.1/30        up         up

      GigabitEthernet0/0/2              172.16.0.13/30       up         up

      LoopBack0                         172.16.1.1/30        up         up(s)

      LoopBack1                         172.16.2.1/24        up         up(s)

      R3:

      GigabitEthernet0/0/0              172.16.0.2/30        up         up

      GigabitEthernet0/0/1              172.16.0.5/30        up         up

      LoopBack0                         172.16.1.5/30        up         up(s)

      LoopBack1                         172.16.3.1/24        up         up(s)

      R4:

      GigabitEthernet0/0/0              172.16.0.6/30        up         up

      GigabitEthernet0/0/1              172.16.0.9/30        up         up

      LoopBack0                         172.16.1.9/30        up         up(s)

      LoopBack1                         172.16.4.1/24        up         up(s)

      R5:

      GigabitEthernet0/0/0              172.16.0.14/30       up         up

      GigabitEthernet0/0/1              172.16.0.17/30       up         up

      LoopBack0                         172.16.1.13/30       up         up(s)

      LoopBack1                         172.16.5.1/24        up         up(s)

      R6:

      GigabitEthernet0/0/0              172.16.0.18/30       up         up

      GigabitEthernet0/0/1              172.16.0.21/30       up         up

      LoopBack0                         172.16.1.17/30       up         up(s)

      LoopBack1                         172.16.6.1/24        up         up(s)

      R7:

      GigabitEthernet0/0/0              172.16.0.22/30       up         up

      GigabitEthernet0/0/1              172.16.0.10/30       up         up

      GigabitEthernet0/0/2              78.0.0.1/24          up         up

      LoopBack0                         172.16.1.21/30       up         up(s)

      LoopBack1                         172.16.7.1/24        up         up(s)

      R8:

      GigabitEthernet0/0/0              78.0.0.2/24          up         up

      LoopBack0                         88.0.0.1/24          up         up(s)

      下面的程序用于配置OSPF动态路由在AS中,因为AS之间的物理接口被用于构建邻居:

      R2:

      [R2]ospf 1

      [R2-ospf-1]area 0

      [R2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.0.3

      [R2-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.3

      [R2-ospf-1-area-0.0.0.0]network 172.16.2.0 0.0.0.255

      [R2-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.255

      [R2-ospf-1-area-0.0.0.0]network 172.16.0.12 0.0.0.3

      R3:

      [R3]ospf

      [R3-ospf-1]area 0

      [R3-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.0.3

      [R3-ospf-1-area-0.0.0.0]network 172.16.0.4 0.0.0.3

      [R3-ospf-1-area-0.0.0.0]network 172.16.1.4 0.0.0.3

      [R3-ospf-1-area-0.0.0.0]network 172.16.3.0 0.0.0.255

      R4:

      [R4]ospf

      [R4-ospf-1]area 0

      [R4-ospf-1-area-0.0.0.0]network 172.16.0.4 0.0.0.3

      [R4-ospf-1-area-0.0.0.0]network 172.16.0.8 0.0.0.3

      [R4-ospf-1-area-0.0.0.0]network 172.16.1.8 0.0.0.3

      [R4-ospf-1-area-0.0.0.0]network 172.16.4.0 0.0.0.255

      R5:

      [R5]ospf

      [R5-ospf-1]area 0

      [R5-ospf-1-area-0.0.0.0]network 172.16.0.12 0.0.0.3

      [R5-ospf-1-area-0.0.0.0]network 172.16.0.16 0.0.0.3

      [R5-ospf-1-area-0.0.0.0]network 172.16.1.12 0.0.0.3

      [R5-ospf-1-area-0.0.0.0]network 172.16.5.0 0.0.0.255

      R6:

      [R6]ospf

      [R6-ospf-1]area 0

      [R6-ospf-1-area-0.0.0.0]network 172.16.0.16 0.0.0.3

      [R6-ospf-1-area-0.0.0.0]network 172.16.0.20 0.0.0.3

      [R6-ospf-1-area-0.0.0.0]network 172.16.1.16 0.0.0.3

      [R6-ospf-1-area-0.0.0.0]network 172.16.6.0 0.0.0.255

      R7:

      [R7]ospf

      [R7-ospf-1]area 0

      [R7-ospf-1-area-0.0.0.0]network 172.16.0.8 0.0.0.3

      [R7-ospf-1-area-0.0.0.0]network 172.16.0.20 0.0.0.3

      [R7-ospf-1-area-0.0.0.0]network 172.16.1.20 0.0.0.3

      [R7-ospf-1-area-0.0.0.0]network 172.16.7.0 0.0.0.255

      [R7-ospf-1-area-0.0.0.0]network 78.0.0.0 0.0.0.255

      3.打开BGP边界关口协议进程,配置相关内容,并向相应的BGP进程中的网络部分宣布循环,实现相互通信,结果如下:

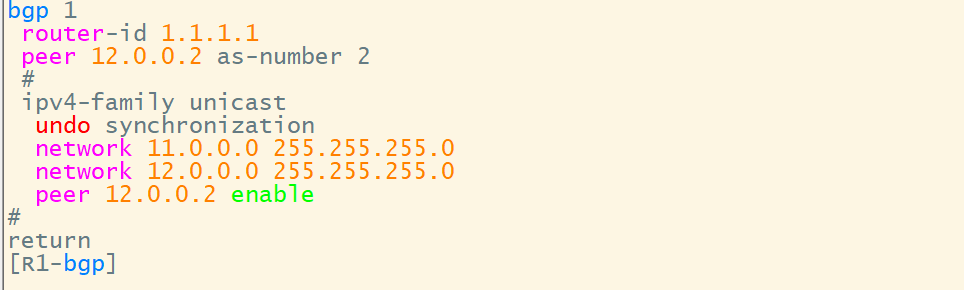

      R1:

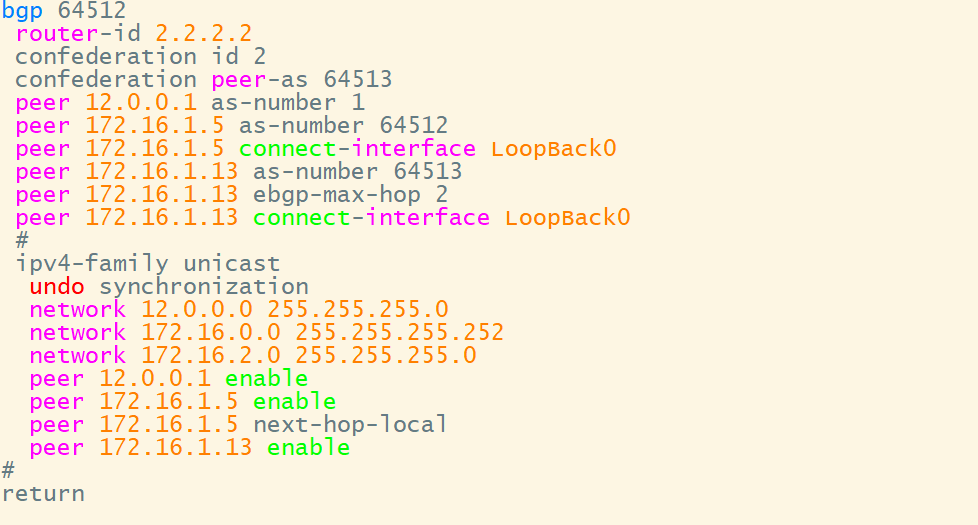

      R2:

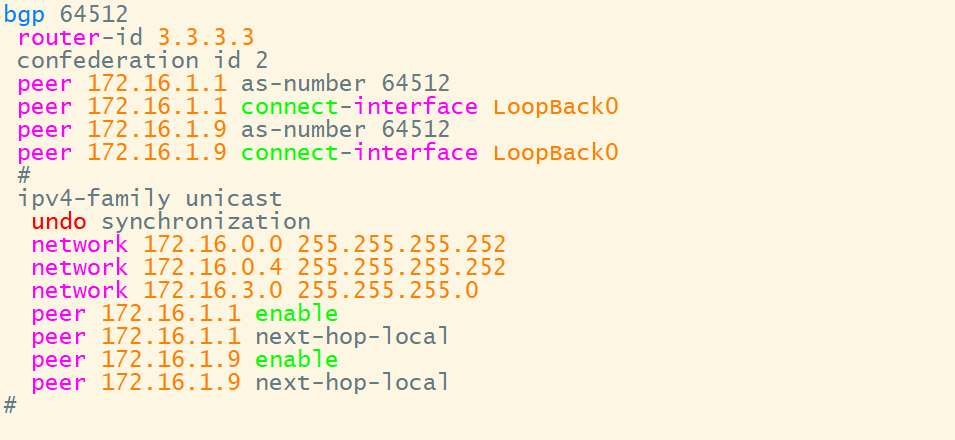

      R3:

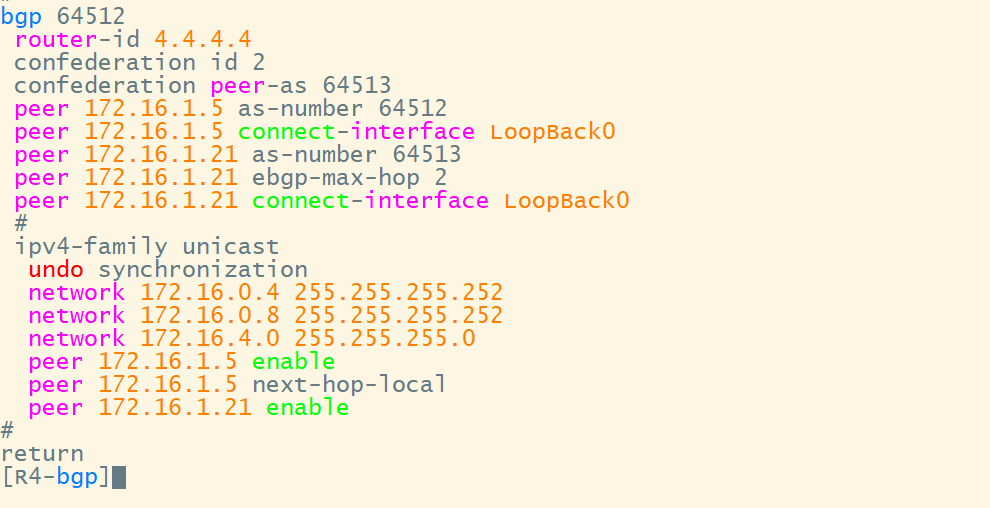

      R4:

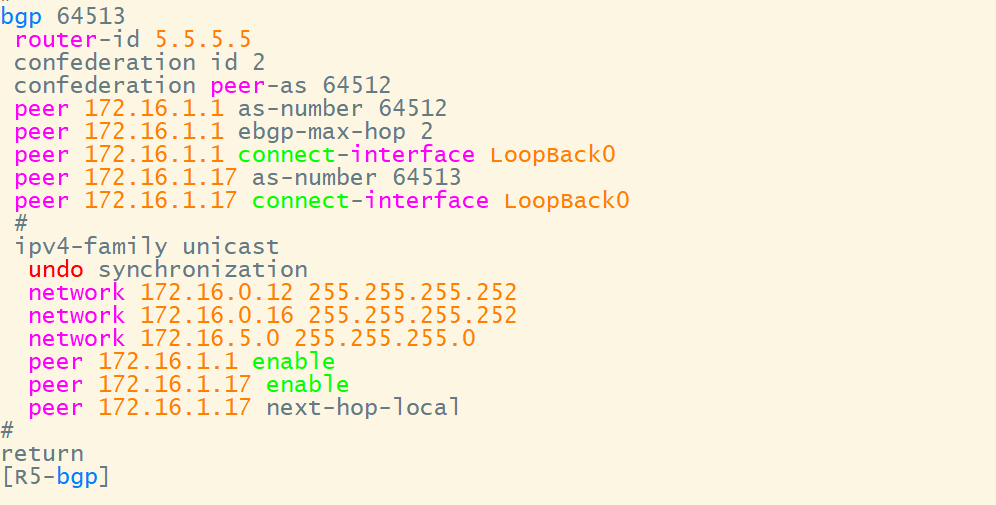

      R5:

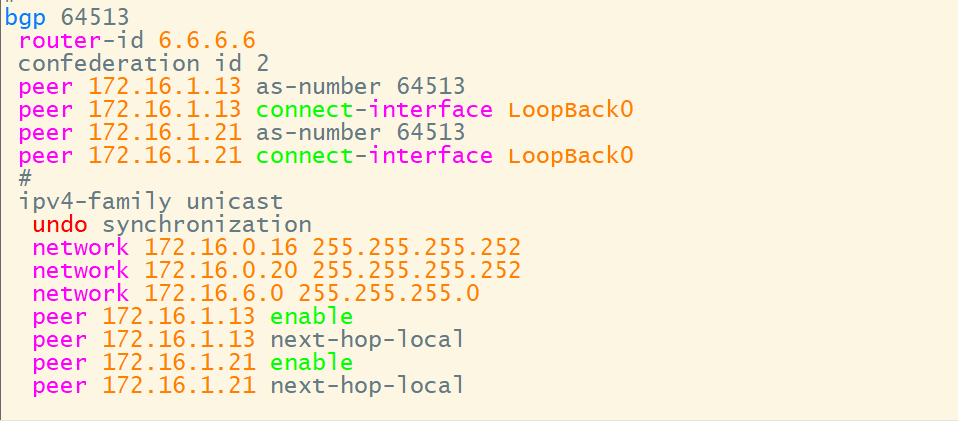

      R6:

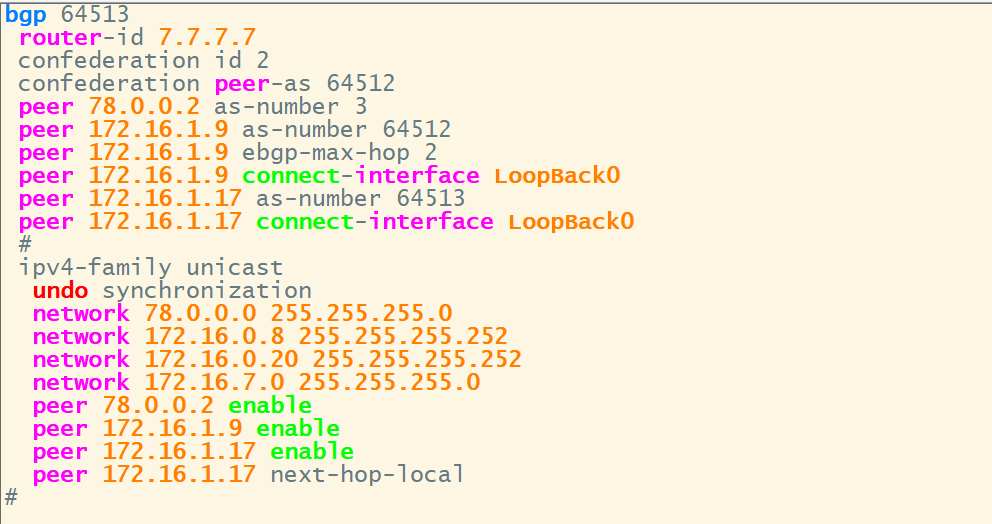

      R7:

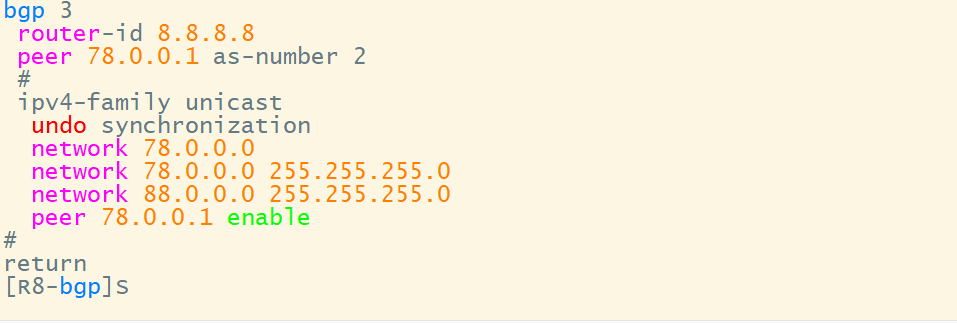

      R8:

      4、在实际工程中路由器会连接用户,路由会携带原有的掩码来进行传递,但在实验中,用户会用环回代替,导致在路由器中传的路由会以32为掩码传递。所以需要更改接口类型。

      [R3]in loopback 1

      [R3-LoopBack1]ospf network-type broadcast

      为了打破IBMGP的水平分割,我们使用路由反射器和联邦来配置反射器R3和R6,过程如下:

      [R3-bgp]peer 172.16.1.1 reflect-client

      [R6-bgp]peer 172.16.1.21 reflect-client

      BGP手合成(联合)

      [R2-bgp]aggregate 172.16.0.0 16 detail-suppressed

      [R7-bgp]aggregate 172.16.0.0 16 detail-suppressed

      三、实验测试

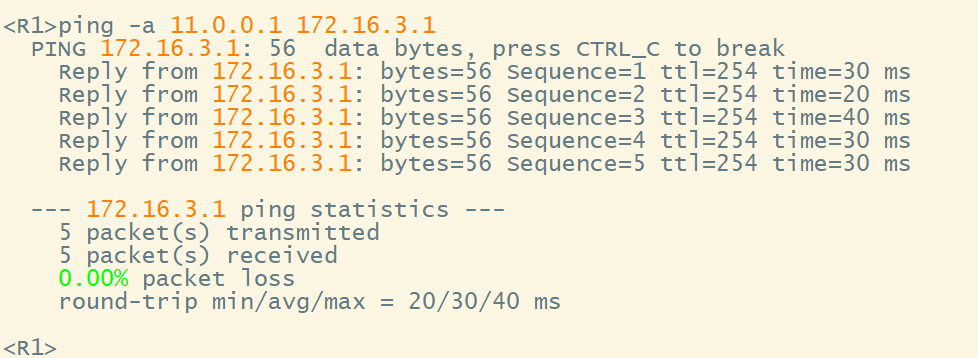

      1、R1-R3

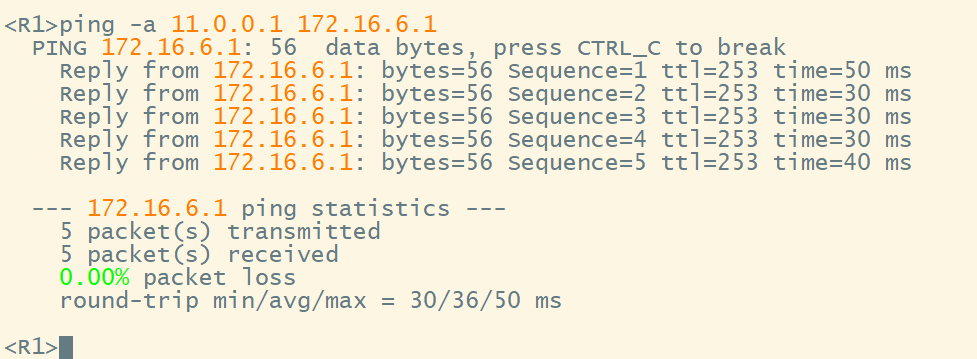

      2、R1-R6

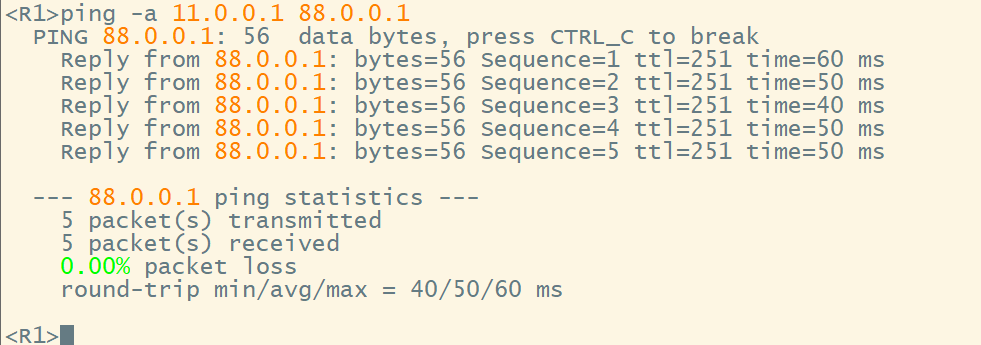

      3、R1-R8

      实验按要求成功完成,对不起。
