RS-232 标准与标准协议

1、串口协议

虽然逐字逐字链的通信速度缓慢,但序列港在通过另一行传送数据的同时,可能收到使用一行数据的数据。 229. 连续通信协议是确定数据集内容的协定,其中包括数据的起始、主要数据、核查和停止,并要求双方商定一个一致的数据集。RS-232、RS-422和RS-485。
我们或许可以减少这个困难的议题,通过对其加以分层,以便有更好的理解。物理层和协议层有形层指定了通信系统的机械和电气部分,以保证在物理媒介中原始数据转移,协议层具体规定了通信逻辑,统一了接收者和发送者的数据包装和包装标准。
下面主要介绍RS-232标准

2,RS-232议定书

RS-232标准具体规定了信号的使用、通信接口和信号水平。

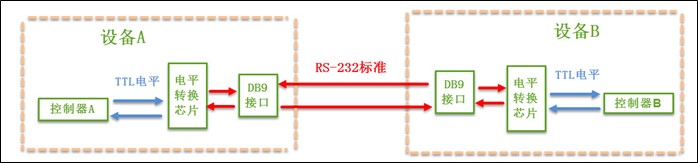

图表描述了使用RS-232标准的序列装置之间的典型通信安排。

在上述通信方式中,通过使用RS-232标准发送数据信号的序列端口信号线将两个DB9接口连接起来。由于RS-232标准信号无法由控制员直接检测,因此只能通过控制员使用 " 水平转换芯片. recognizedovove 通信方式,通过一个使用RS-232标准发送数据信号的序列端口信号线将两个DB9接口连接起来。由于RS-232标准信号无法由控制员直接检测,只能通过控制员通过 " 水平转换芯片 " 识别的TTL校准信号发送。

RS232公寓和TTL公寓是第三和第四个选项。

根据通信使用的电压水平,序列通信可分为TTL标准和RS-232标准,如下表所示。

在理想条件下,我们知道传统电路经常采用TTL水平标准。5V表示二进制逻辑1，使用0V表示逻辑0。
它被用来改进连环通信的长途传输及其抵抗干扰的能力。-15V表示逻辑1，+15V表示逻辑0。

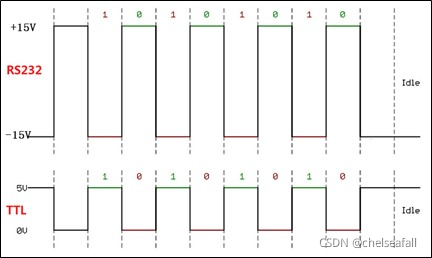

图形显示同一信号的RS232和TTL水平校准的比较。
由于控制器通常采用TTL级标准,所以TTL和RS-232级信号经常使用MA3232芯片翻译。

二、USART

1、介绍

通用同步收发器USART是一个提供与外部设备进行灵活数据交换的连环通信装置。 与USART不同,还有一个UART,它没有同步通信能力,但只是不同步通信。 同步和灵敏度之间的简单对比是,通信不需要外部时钟输出,我们通常使用的序列通信只是UART。 一个带起始信号、数据信息、中继信息,也许还有检查信息的框架-框架传输。 USART是特别为这些传输参数而设计的,而不仅仅是一个单一参数值,其中许多参数可以自定义,而只是为了改进兼容性。

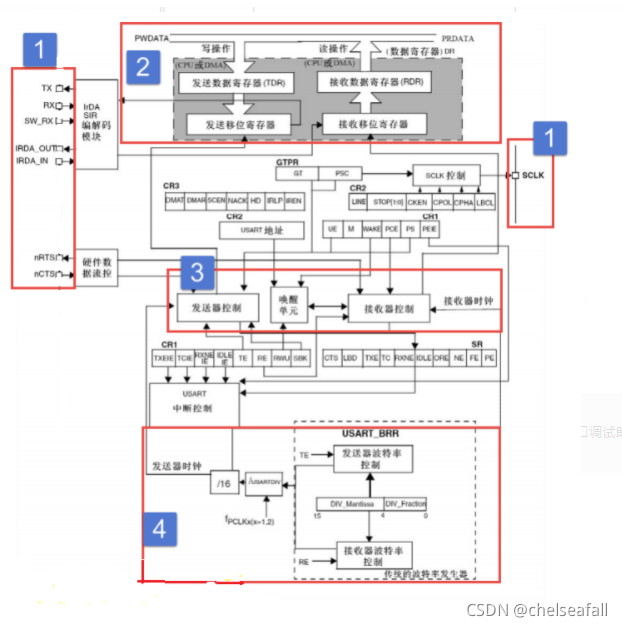

2、功能框图

• 功能引脚
  TX: 将输出数据发送到脚上 。
  RX: 从脚部接收数据 。
  SW_RX:数据接收仅以单线和智能卡模式、内部、无特定外部报价进行
  脚。
  nRTS: 请求发送( 请求发送) n 表示低水平有效。 如果启用 RTS 流量控制, 那么
  当USART接收器准备接收补充数据时,它们将nRTS转换为低水平;当接收器被填满时,它们将nRTS转换为高水平。
  NRTS 水平将设置为高。 脚只适用于硬件流量控制 。
  nCTS: 清除发送( 清除发送), n 表示低水平有效。 如果启用 CTS 流量控制, 发送
  该装置在传送下一个框架之前先探测到 NCTS 脚,表示如果数据是低水平的,可以传输数据,如果是高水平的,一旦发送了当前框架,它就应该停止发送。
  SCLK: 脚是发送器时钟的输出。 此脚只在同步模式下使用 。

3. 由USAART初始化的结构

标准库函数为每个配置创建初始结构。 结构元件用于定义外部工作参数和初始化配置函数, 如 USART_ Init () 调用, 该调用设置外部保存器来配置外部工作环境 。

当使用同步模式时,指定了 SSLK 流出脉冲属性,并设置标准库时钟初始结构 USART_ClockInitTypeDef, 使结构的内容仅以同步模式设置 。

三. 与STM32的连通性

请求:完成STM32的USART系列通信程序(搜索即已足够;目前不需要中断)。
1) 安装了115 200美元的波特率,其中1个已停用,没有校准地点;
2) STM32 一直向顶级计算机( win10) 发送“ 你好窗口! ” ( hello windows! Win10) 。 Win10 通过串联助理程序接收信息 。

1、创建工程

创新项目的材料在前一条中有详细内容,此处不重复。
这里注意的是
在配置时钟之后

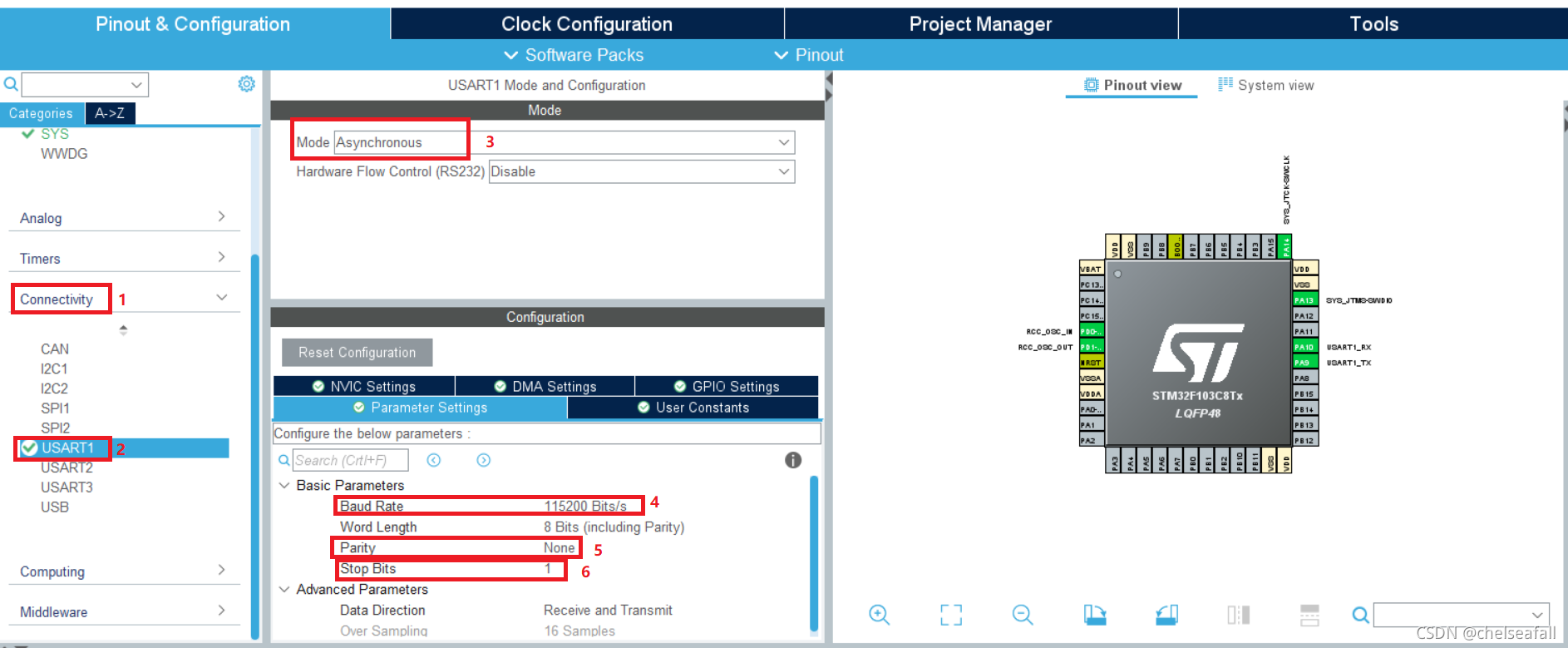

点击Connectivity，选择USART1串口
将位置3改为Asynchronous，表示异步通信
波特频率是第四位置的信号115200
5号位置是用来核查的None，也就是没有校验位
位置6表示停止位1位
符合实验要求。

把鼠标放在芯片的顶端,揭示了上一节概述的精确功能。

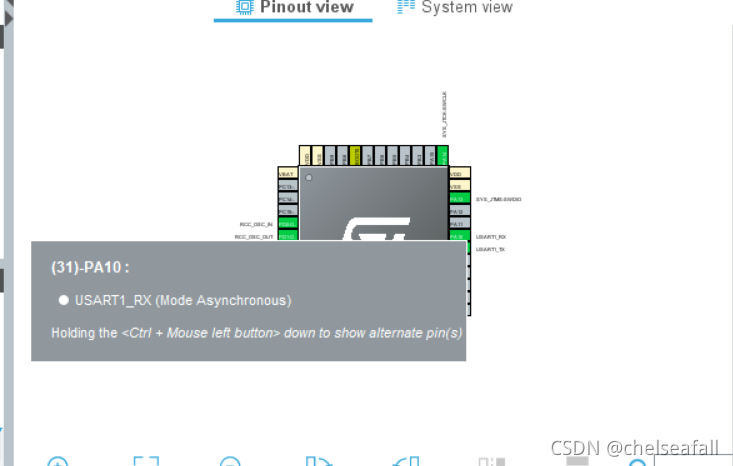

PA10是USART1% 1% 1% 1% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2% 2%

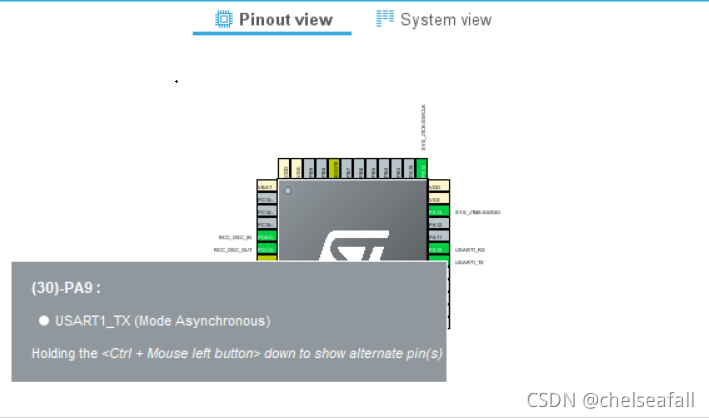

PA9是USART1传输数据输出 (TX)

这两个触发装置表明必须使用它们。
创建完成后, 打开此工程 。

2、主要代码

(1) 打印f 函数重定向
printf、scanf 等。 C 语言标准函数库的输入/输出功能。 check

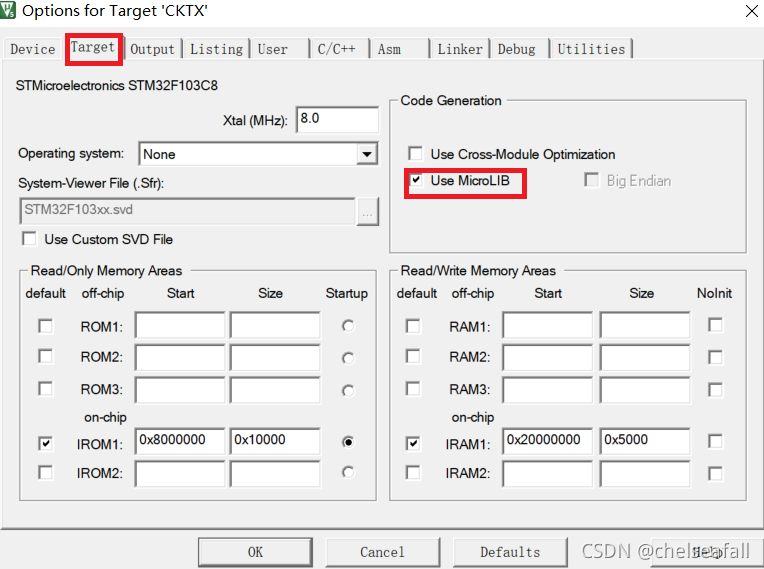

Options for Target > Target > use MicroLIB


(2) 界定用于重新排序的西部函数

(3)主要代码

• usart.c

• usart.h

• main.c

3、编译

要编译,请单击左上角的构建按钮。

汇编成功, 并创建了十六进制文件 。

4、程序烧录

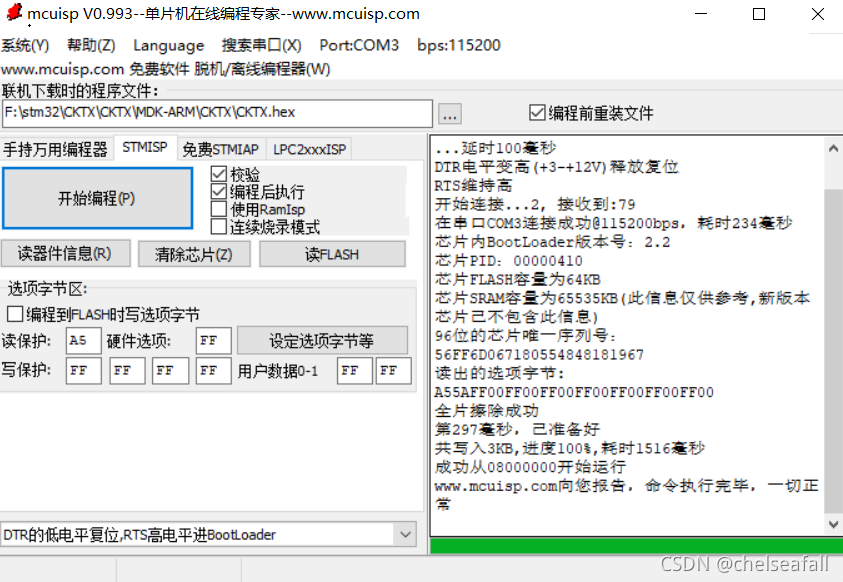

燃烧程序在上一个文章中讨论长长,此处不会重复。
在点击程序开始后,用下列词来显示燃烧器的成功。

5、运行结果

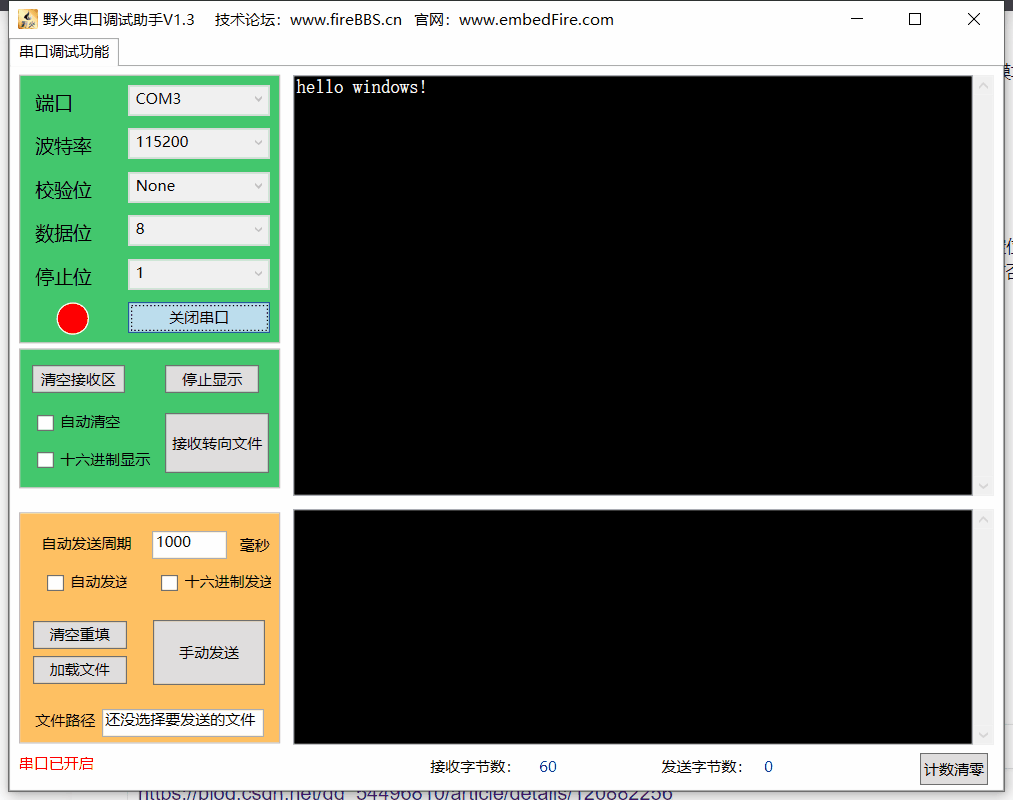

打开野火并调试援助程序,然后打开序列。

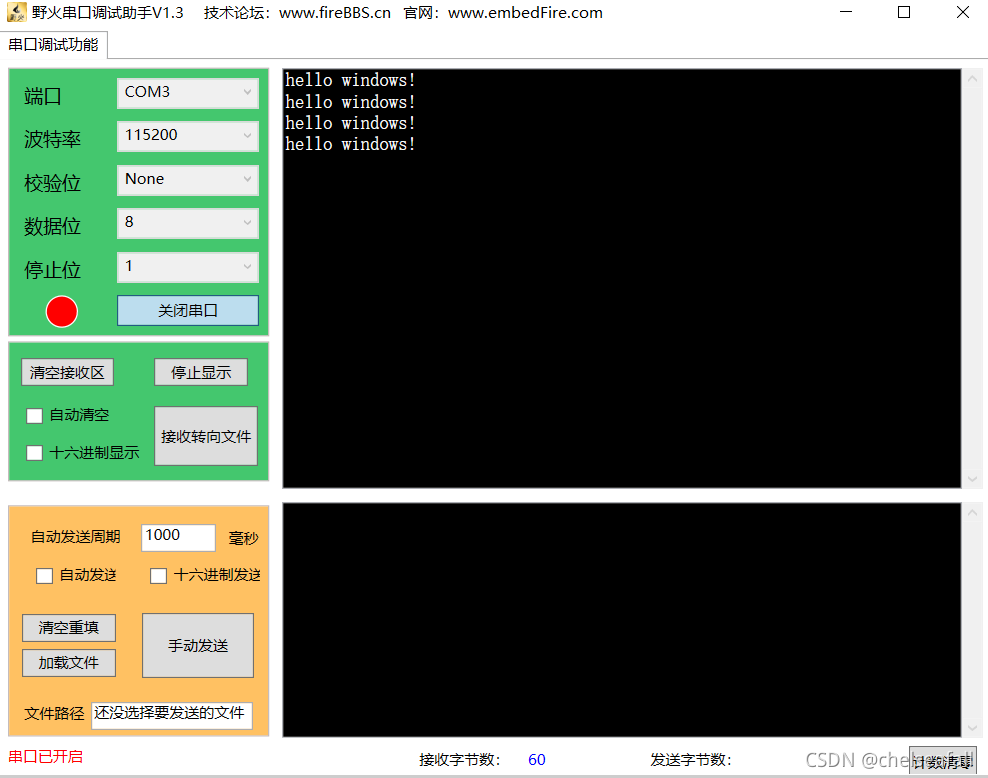

"哈罗窗口!" 被无限期广播, 被发现成功。

动图呈现

四、总结

经过这一实验,我了解到了系列通信的内容,以及序列协议与RS-232标准之间的区别,以及RS-232水平与TTL水平的差异。 我亲自与STM32的USART系列通信进行了探讨,并利用STM32CubeMX来简化实验,这有助于我学习嵌入。
