基于MDK5的STM32通信执行

返回192.168.1.1

最后更新：2021-10-30 08:04:46 手机定位技术交流文章

RS-232 标准与标准协议

1. 串口协议

RS-232号两项议定书

电平标准

三个STM32的AART

3.1 简介

3.2 功能框图

二. 正在建立MDK5项目。

2.1 添加代码

2.2 连接电路

2至3个口腔辅助监测器输出。

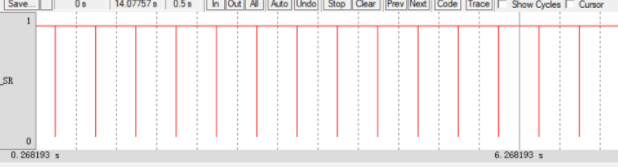

基尔的波形实验

三.心得体会

RS-232 标准与标准协议

1. 串口协议

连续通信系指外部装置与通过数据信号线、地面线、控制线等按地点发送数据的计算机之间的通信方式。
系列通信协议确定了数据集的内容,其中包括数据的启动、原始数据、核实和停止,这需要双方商定一个统一的数据集结构,以便适当接收和发送数据。系列通信中的共同协议包括RS-232、RS-422和RS-485。

系列连接的数据集由发送者通过自己的TXD接口从接收装置的RXD接口传送到接收装置的RXD接口,数据包的内容在系列通信的协议层中加以说明,包括起始、主要数据、核实和停止位置,以及通信双方商定的数据集格式,以便收到正常数量的进出数据。

连环通信的最重要因素是港口费率、数据比特、停留地点和奇特检查地点。这两个参数必须匹配,才能让两个港口相互作用。
1.波特率
这是一个用来计算符号传输速度的参数。它与信号调制后单位时间的变化有关,即一个单位时间所含波特性的变化次数,例如每秒240个字符,每个字符格式包含10位(1个起始位置,1个停止位置,8个数据位置),造成240Bd的端口速率和10*240/秒的位速率=2400bps。
2.数据位
当计算机发送信息包时,真实数据可能不会是 8, 标准值为 6, 7 和 8. 如何设置取决于您要发送的信息。例如, ASCII 的标准代码是 0-127 。扩展的 ASCII 代码是 0-255 (8 个位) 。如果数据是纯文本( Standard ASCII 代码), 那么每个数据包都使用 7 位位数据。
3.停止位
用于表示单个软件包中的最后一个。共同值为 1 1. 1 5 和 2。由于数据被排在传输线上, 每个设备都有自己的时钟, 通信中两个设备之间可能略微失去同步。因此, 停止不仅是传输的结束, 也是计算机对时钟同步进行校正的机会。
4.奇偶校验位
序列通信有四类错误:变异、奇异、高和低。在偶发和奇特的核查中,序列口设置了核查位置(数据槽后面的一个),使用单一值来保证传输的数据具有偶发或奇特的逻辑高度。

RS-232号两项议定书

RS-232标准具体规定了信号的使用、通信接口和信号水平。

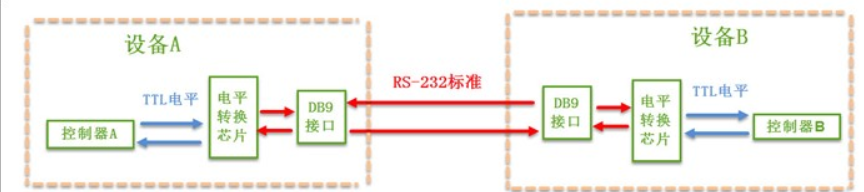

以下是使用RS-232标准的序列装置之间的典型通信安排:

在上述通信方式中,通过使用RS-232标准发送数据信号的序列端口信号线将两个DB9接口连接起来。由于RS-232标准信号无法由控制员直接检测,因此只能通过控制员使用 " 水平转换芯片. recognizedovove 通信方式,通过一个使用RS-232标准发送数据信号的序列端口信号线将两个DB9接口连接起来。由于RS-232标准信号无法由控制员直接检测,只能通过控制员通过 " 水平转换芯片 " 识别的TTL校准信号发送。

电平标准

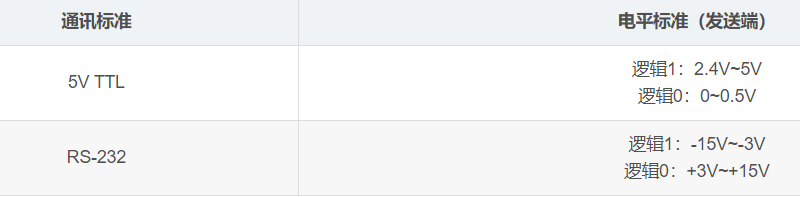

系列通信可分为TTL标准和RS-232标准,这取决于用于通信的电量:

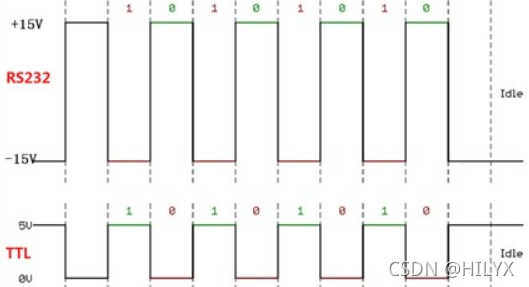

常规电路经常使用TTL水平标准,逻辑0的二进制逻辑1和逻辑0最好使用5V;但是,为了推动序列通信的远程传输和抵抗干扰,逻辑1和逻辑0使用15V。

三个STM32的AART

3.1 简介

STM32芯片提供许多USART的外部序列通信设置,是通用同步非同步文档和传送器的缩写,即通用同步同步收发器,具有与外部设备全时传输数据的灵活性。
STM32的USART是一个TTL平面信号,可转换成使用MAX3232装置的RS-232标准信号。

3.2 功能框图

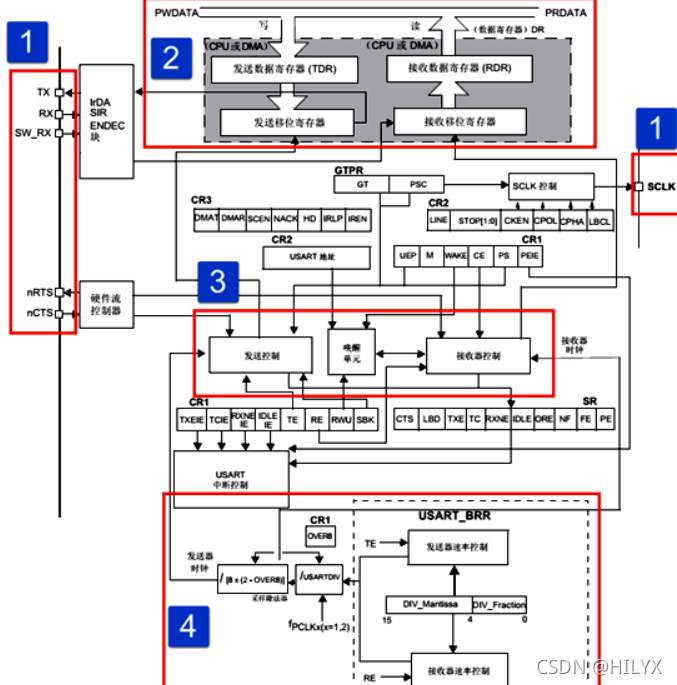

STM32的USART功能框架图包括USART的主要部分、功能框架、对USART的总体理解以及方案编制时的明确思维方法。

二. 正在建立MDK5项目。

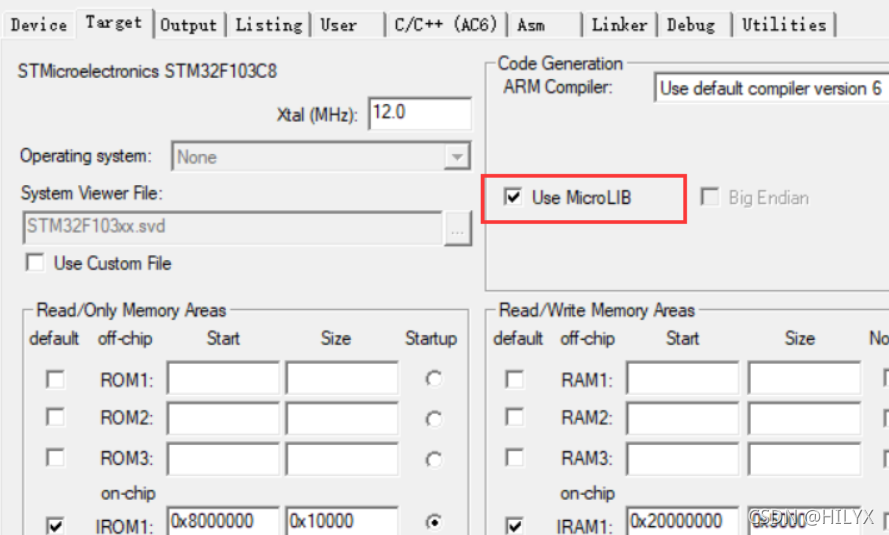

建立项目特定程序供今后参考。使用 Keil u Vision5 创建一个用简单语言编译的 STM32 项目, 使用 Keil u Vision5 构建项目特定程序供今后参考。创建一个用Keil uVision5 编译的普通语言编译的 STM32 项目。与 Keil u Vision 5 共同编程 C 语言

2.1 添加代码

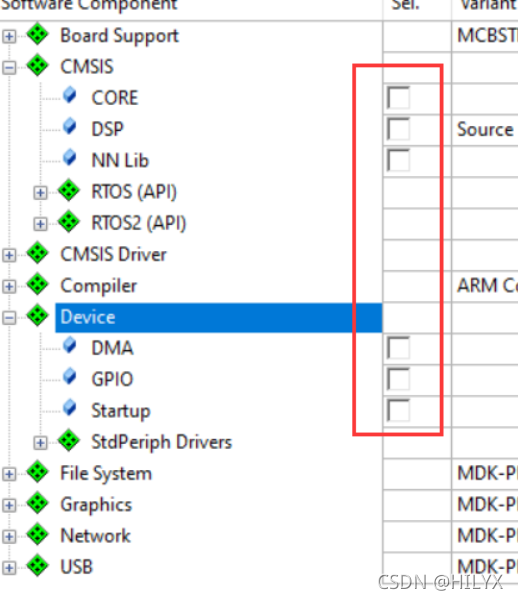

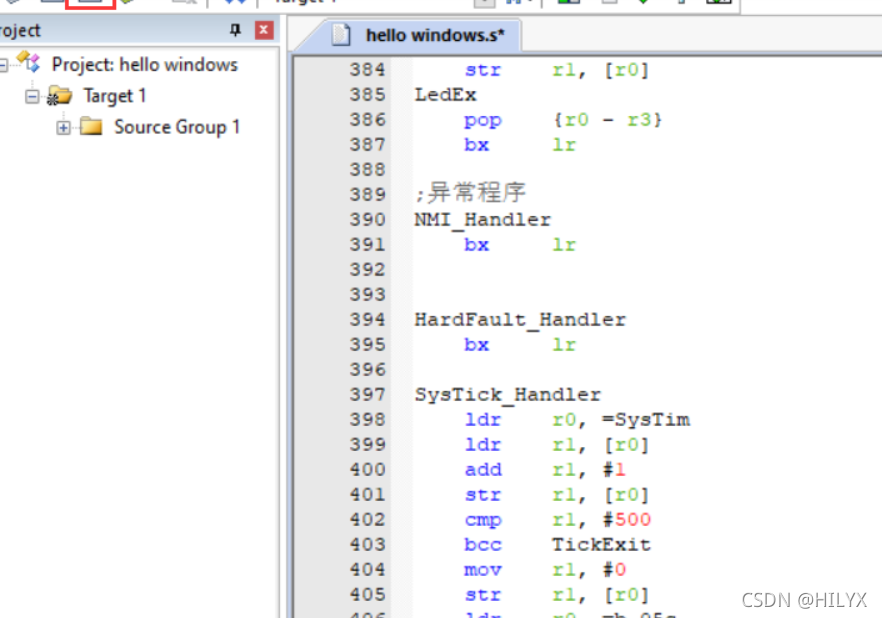

当您创建此工程时, 请包含 asm 编译文件和以下代码 :

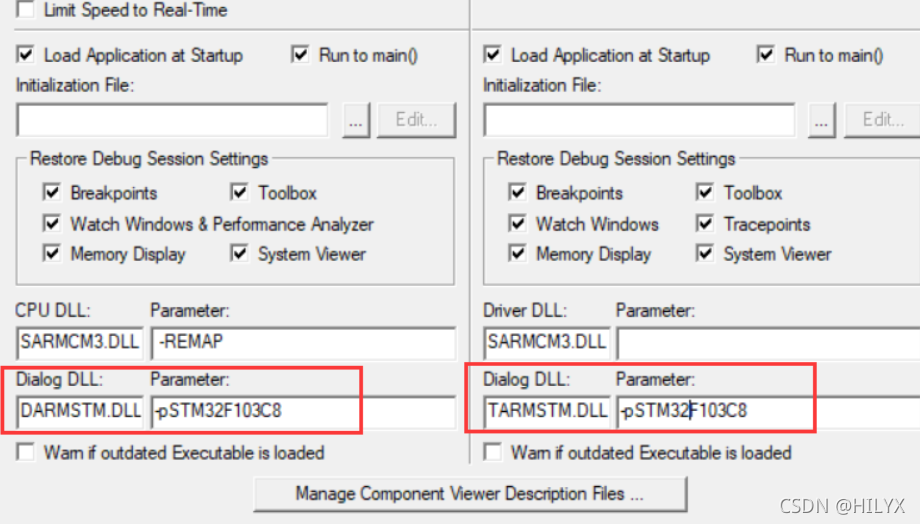

设置仿真器

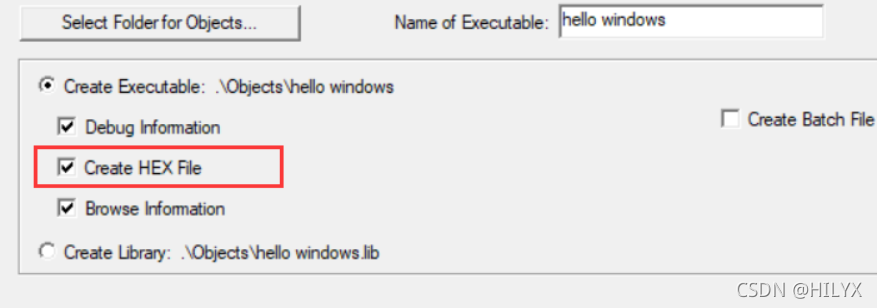

生产文件

2.2 连接电路

2至3个口腔辅助监测器输出。

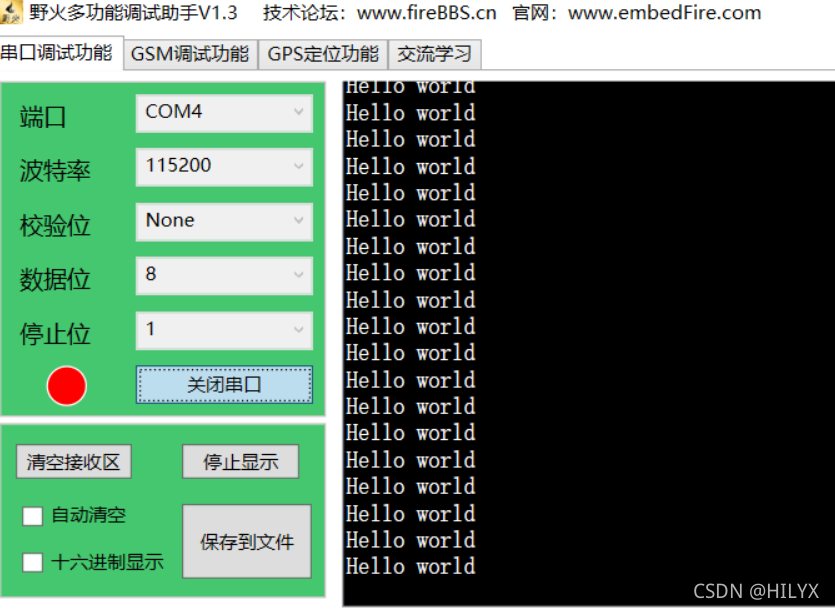

启动野火多功能调试助理, 将弹出接口配置为 115200, 一次中途停留, 没有检查站, 并接收来自 C8T6 Hello World!

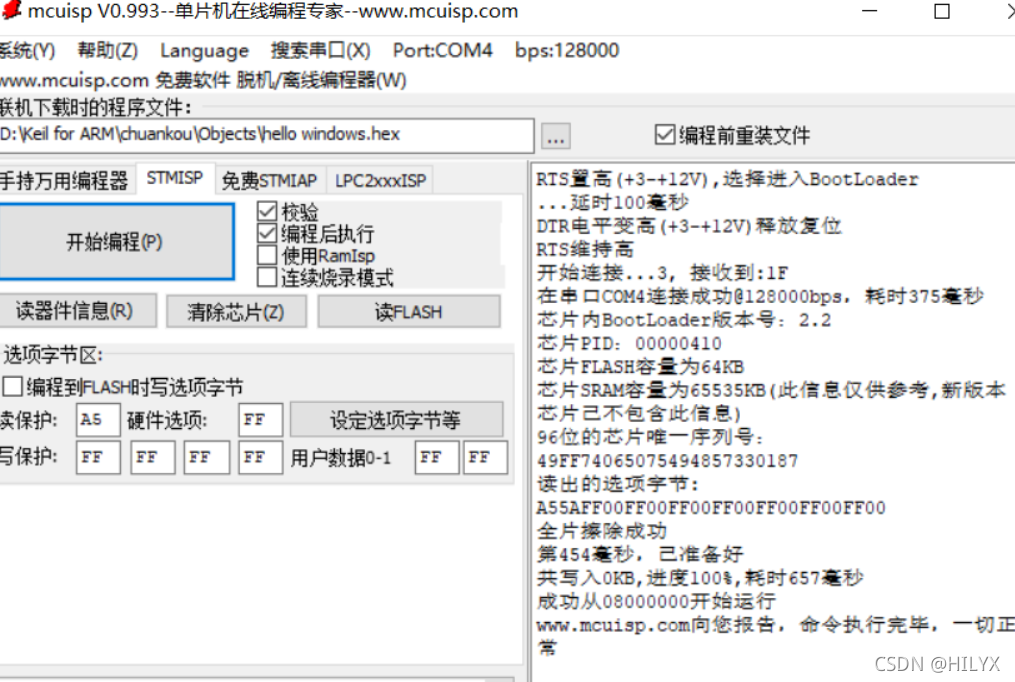

当我连接时,问题在于调试器援助没有输出哈罗世界, 在错误检查后, 我发现电路被插入, 然后将BOOT0和BOOT1设定为零, 重新装载连环点姆库西普, 并导出它。
