SPI(环形周边界面)是由摩托罗拉开发的高速全时公共汽车协议,使一对一的多芯片通信成为可能。
SPI接口信号
SSLK、CS/SSEL、MOSI和ISO 4线包括SPI。
- SCLK, 时钟信号, 时钟频率, SPI 速率, 全部连接到 SPI 模式 ;
- MOSI、主机输出、机器输入;
- MISO, 主机输入,来自机器输出;
- 在效能有限的机械装置中选择CS/SSEL;
多从机模式
如果主机有几个 CS 端口, 则可以使用以下模式, 主机只能从机器上获取一个 MISO 信号, 而另一个信号必须严重屏蔽 。
菊花链是连接的, 保护GPIO和电缆空间, 虽然需要机器支持菊花链模型。
菊花链中数据传输的时间序列:通过迁移传输数据
QSPI协议
Q
S
PI
协议
读写时序：
嘿,很多人不公开写全名。 为什么某些SPI会获得全职工作而其他人却不会呢?
从下文的时间序列中可以看出,在发送数据时,一套8比特的发射机只能沿下降点向左移动(高端,低补充0即可),但另一套8比特的发射机必然会存在,以便接收线上的数据,造成全时的重复进入,尽管QSPI通常使用FIFO/SRAM来传输数据,由于成本因素,一般只有半时。
SPI工作模式
SPI有四种模式,分别基于时钟极极化CPOL和时钟阶段CPHA,最常用的模式是模式0和模式3:
官方时序图如下：
POL = 0 CPHA = 0 (适用)
SPICLK处于低水平,因为CPOL=0。
CPHA=0;在SPICLK第一(上)边缘收集数据;次级输出数据

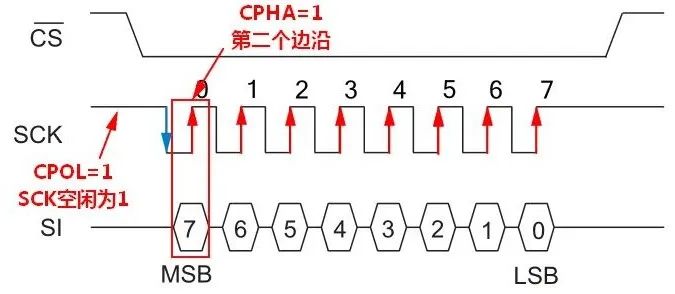

CPOL=1(已使用),CPHA=1
SPICLK 免费高级民警=1
CPHA=1,在SPICLK第二(上)边缘和第三输出数据上收集数据;
CPOL=0;CPHA=1(很少使用)。
SPICLK处于低水平,因为CPOL=0。
CPHA=1,在SPICLK的第二个(向下)边缘收集数据,以及第三个输出数据;
CPOL=1，CPHA=0
(不常用)
SPICLK 免费高级民警=1
PPICLK 捕捉第一边缘(上下)和第二输出数据的数据,当CPHA = 0时。
