UART串口通讯

UART是一个一般的天体病理接收器/传输器,也称为序列通信,它不是像SPI或I2C这样的通信协议,而是微控制装置或独立的IC的物理电路。 UART的主要功能是发送和接收序列数据,其中最好的做法是在设备之间发送数据,只使用两条线。

UART通信

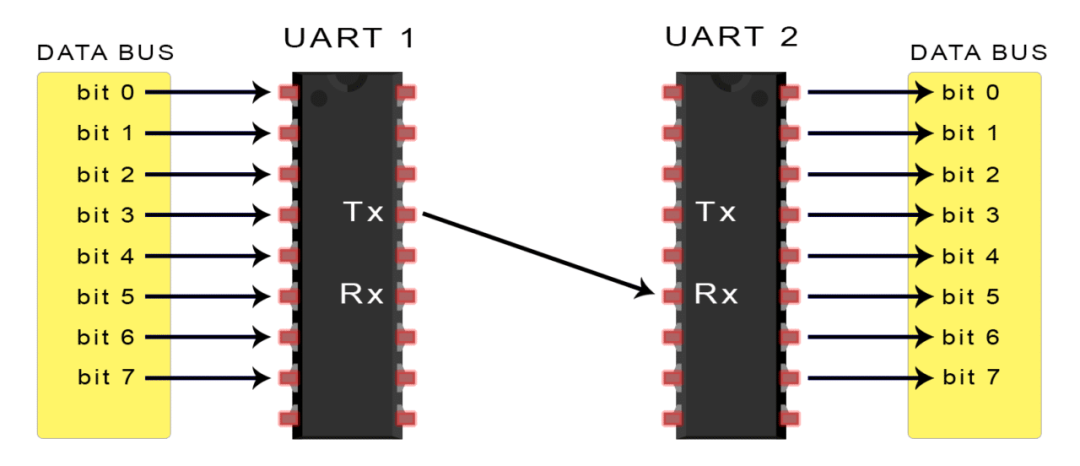

两个UARTs在UART通信中直接相互作用。 将UART送至控制设备, 将平行数据( 如CPUs) 转换成序列形式, 并以序列方式将其传送到接收UART。 要在两个UARTs之间传输数据, 只需要两条线, 从Tx到Rx到UART:

因为 UART 是一步步连接, 没有时钟信号, 而是被添加到数据包中以开始和停止。 这些位元定义软件包的开始和结束, 因此接收 UART 知道何时读取数据 。

当在初始位置接收 UART 检测时, 它会以一定的端口速率频率读取 。 波特速率是数据传输速度的量度, 以位数( bps) / 秒来定义 。 两个 UART 必须在相同的端口率左右运行, 即传输和接收的UART 之间只能相差10%左右 。

工作原理

当传输 UART 从数据总线获得平行数据时, 它会添加一个起始位置、 一个奇特的检查器和一个停止位, 以构建数据包和输出, 从 Tx 标记到下一行, 接受 UART 的顺序读取 Rx 标记脚上的数据包 。

UART数据包括1个起始位置、5至9个数据位置(视UART而定)、一个可选的奇异检查地点和1至2个站点位置:

起始位

虽然没有传输数据,但UART数据传输线通常保持在高电压水平,在传输数据时,UART奉指示在时钟周期将传输线从高电压降低到低电压,在接收UART发现高电压到低电压转换时,它开始读取在港口速率频率通信数据框架中的数据框架位置,UART数据传输线通常保持在高电压水平,在传输数据时,UART被发送到时钟周期将传输线从高电压降低到低电压,在接收UART发现高电压到低电压转换时,它开始读取港口速频率数据框架的位置。

数据帧

数据框包括所传送的实际数据。如果使用木偶校准,则可能为 5 个位,最多为 8 个位。如果未使用奇数两校准,则数据框可以是 9 个位 。

校验位

奇数检查器在获取 UART 框架后确定传输过程中是否有数据变化。 收到 UART 框架后, 它计算了值为 1 的位数, 并检查总数字是偶数还是奇数, 并与数据匹配 。

停止位

UART传输将数据传输线从低电压推进到高电压至少两小时,以标记包件的末端。

传输步骤

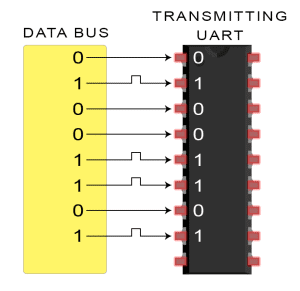

接收来自数据总线的数据:

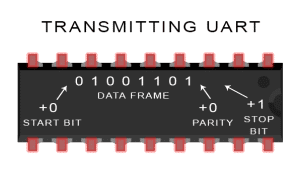

2 发送一个 UART 命令, 在数据框中添加开始、 奇数检查和停止位置 :

三. 完整的数据包从UART链到接收的UART链交付给接收方。

4. 收到UART丢弃数据框架的启动以及奇数检查和停止位置:

5. 接收UART将序列数据转换为平行数据并将其广播到数据总线接收端:

优劣

没有通信协议是无过错的,但UART做了出色的工作。 以下是一些好处和缺点,可以帮助您决定这些好处和缺点是否适合您的项目需求:

优点

• 仅使用两根电线

• 无需时钟信号

• 无法关闭临时文件夹:%s。

• 只要双方商定数据包的格式。

• 已经记录并广泛使用的方法

缺点

• 最大数据框大小为 9 位数 。

• 许多卫星系统或初级系统得不到支持。

• 每个UART必须有一个10%的港口利率。
