一、知识点

一.1 I2C协定

Philps 创建了 I2C 通讯协议(Inter-Inter-In综合电路), 因为它的腿和硬件较少。
它简单、可扩展,不需要额外的通信协议设备,如USART、CAN等,现在可以广泛使用。
利用系统众多集成电路之间的通信。

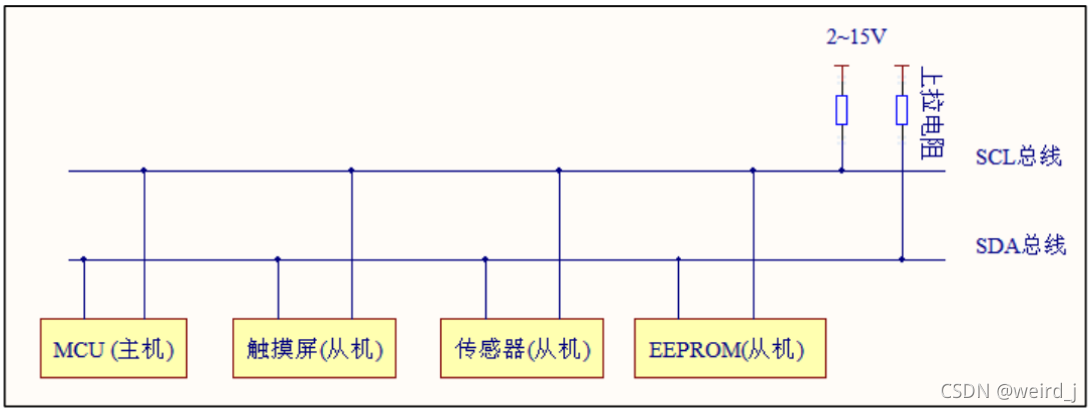

物理层

协议层

它主要描述通信的启动和停止信号、数据有效性、反应、仲裁、时钟同步和地址广播。

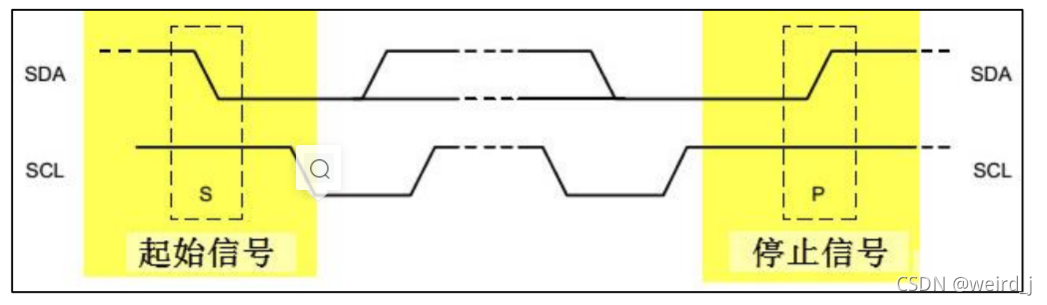

当SCL线高时,SDA线从高转到低,表示传输开始。

当SCL为高纬度时,自失能线从低纬度转换为高纬度,通信中断。

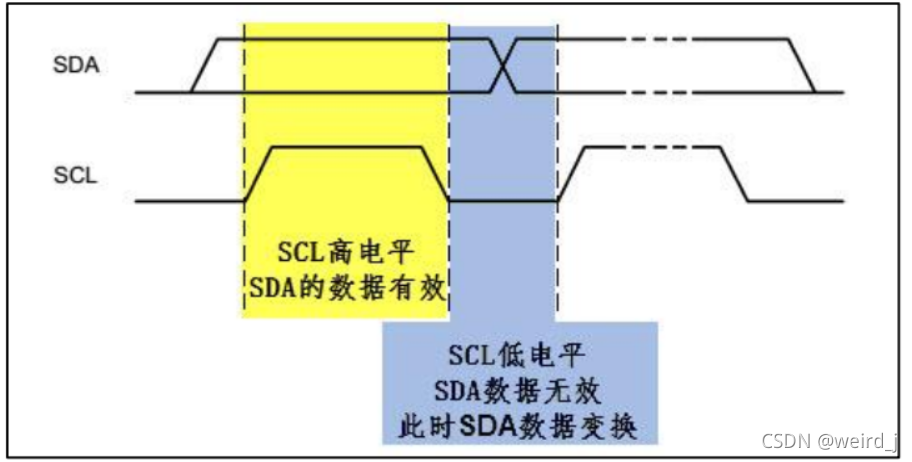

当 I2C 通信时, SDA 数据传输只有在 SCL 处于高电解度时才有效。 SDA 信号线用于传输数据,而 SCL 信号线用于确保数据同步。

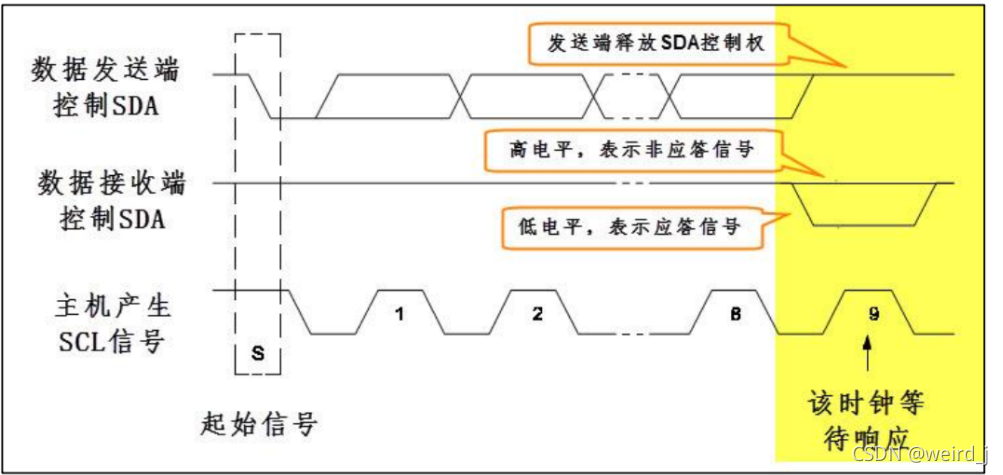

当SDA发送数据时, 接收者会回复收到的数据。如果您想要继续发送数据, 请对响应信号( 低级别) 作出反应, 或者对非响应信号( 高级别) 作出反应。

软件的I2C和硬件的I2C

①硬件I2C

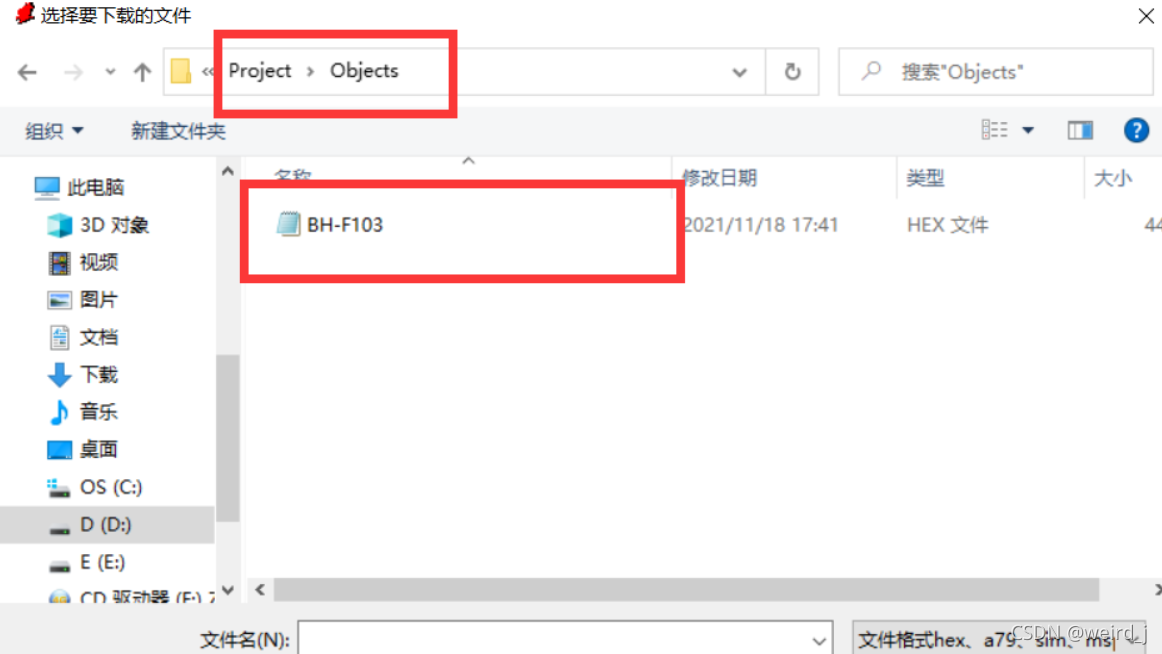

STM32芯片直接使用外部I2C硬件。

只要定义了必要的内存,外部设置就为标准序列协议产生一个时间序列。在激活 I2C 外部设置后,只需要一个登记册 1 的位置,在此点,外部设置控制相应的 SCL 和 SDA 线自动生成 I2C 启动信号,消除内核直接控制踢相关设置的电高度的需要,只要定义了必要的内存,标准序列协议就产生一个时间序列。在激活 I2C 外部设置后,只需要一个登记册 1 的位置,在此点,外部设置控制相应的 SCL 和 SDA 线自动生成 I2C 初始信号,消除内核直接控制踢电高度的需要。

②软件I2C

直接使用CPU内核来控制全球定位系统组织在I2C协议所要求的低层次和高层次的输出,从而模拟I2C。

在管理I2C启动信号时,有必要控制用作高输出的SCL线的全球定位系统,然后控制用作从高向低水平过渡的SDA线的全球定位系统,最后控制SCL线切换到低水平,从而产生典型的I2C启动信号。

③两者的差别

硬件 I2C 直接利用外部设置来控制基点,从而最大限度地减少CPU负担。然而,硬件 I2C 有义务使用特定的固定拖曳作为SCLs和SDAs, 而软件则使用任意的GPIO来复制I2C, 后者比较灵活。硬件 I2C 的使用更为复杂,软件 I2C 的过程更清楚。

1.2 关于SPI协定

SPI协议,有时被称为串通周边,是摩托罗拉提交的通信协议(系列周边界面)。
该接口是ADCs、LCDs和MCUs之间经常使用的全时高速通讯公共汽车。
需要加快通信速度。

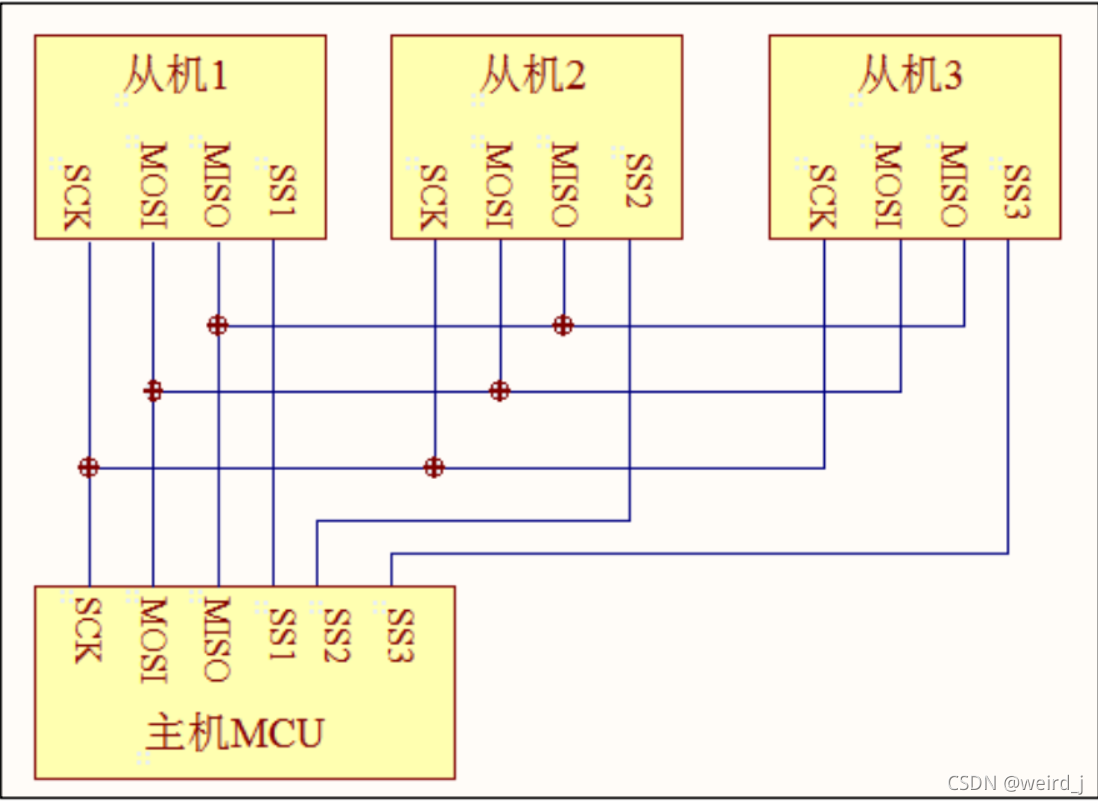

SPI物理层
SS( 奴隶选择 ) : 选择设备的信号线, 也称为片段线。
SCK( 序列时钟) : 用于同步通信数据的时钟信号线。
MOSI(主输出,奴隶投入):初级设备产出/来自初级设备投入的指导。
MISO(主输入,奴隶输出):设备输出的主要设备输入/制导。
SPI协议层
SPI 基本通信程序

MOSI和ISO信号只有在NSS处于低水平时才会激活,并且每个SCK时钟周期发送一个数据周期。

通讯信号开始和结束

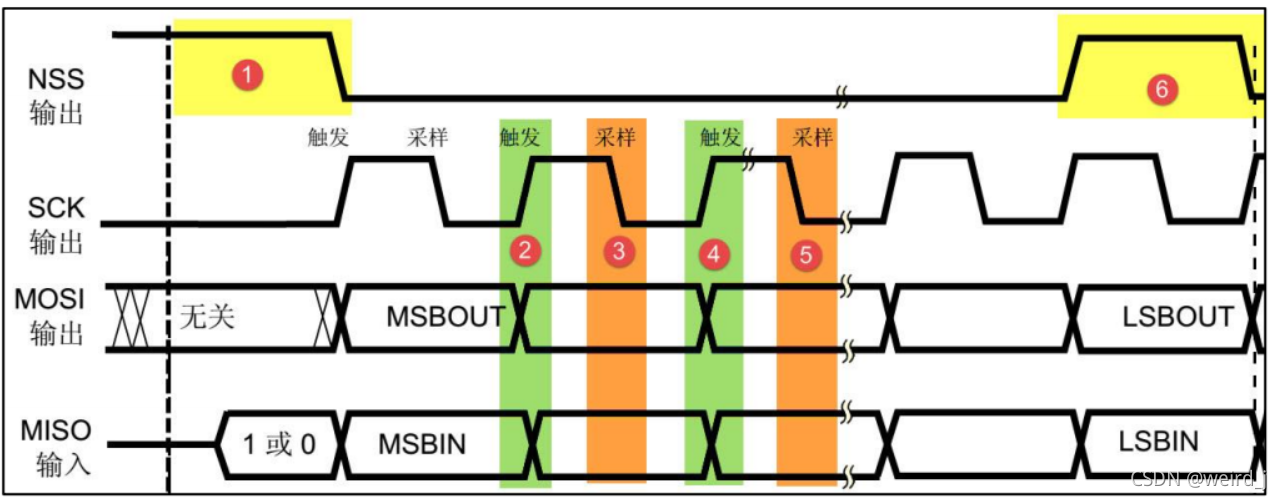

NSS信号线是SPI通信的启动信号,在图25-2中标1。NSS是其中每一个。
当机器从每架飞机独有的信号线检测到自己NSS线上的初始信号时, 你知道你是被主机选中的。
我们正在准备与主机互动 NSS信号已经从低向高在图的6点, 信号SPI通讯的结束。
信号表示通讯结束机器的选择状态被取消
数据有效性

SPI使用MOSI和MISO信号线发送数据和SCK信号线以同步数据。
在SCK期间,MISO数据线每小时传送一个数据包,数据输入和输出同时进行。
在传输时不需要MSB一线或LSB一线,但必须以同样方式使用两个SPI通讯装置。
图25-2中的MSB第一线模式通常以同类协议为基础。

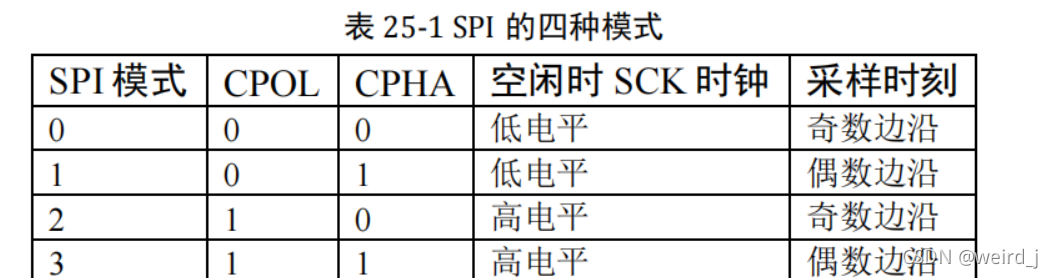

CPOL/CPHA以及通信模式
