一、I2C总线协议

1. I2C协议到底是什么?

Philips发明了I2C通讯协议(Inter-In综合电路),现在该协议广泛用于系统内许多集成电路(IC)之间的通讯,因为它的脚足较少,硬件简单且可扩缩,不需要USART和CAN等外部接收和发送设备。

两项I2C议定书的物理和议定书层

物理层：
I2C是辅助设备的主要线路。多个 I2C 通信设备可以连接在一起,为多个通信主机和众多通信操作员服务。 I2C 公共汽车只有两条公共汽车线,一条双向线数据线(SDA)和一条字符串时钟线(SCL )。

协议层：
它主要描述通信的启动和停止信号、数据有效性、反应、仲裁、时钟同步和地址广播。

一.3 I2C软件和硬件

软件I2C：
直接使用CPU内核来控制全球定位系统组织在I2C协议所要求的低层次和高层次的输出,从而模拟I2C。

软件I2C的使用
在管理I2C启动信号时,有必要控制用作高输出的SCL线的全球定位系统,然后控制用作从高向低水平过渡的SDA线的全球定位系统,最后控制SCL线切换到低水平,从而产生典型的I2C启动信号。

硬件I2C：
I2C外部硬件直接用于STM32芯片。

硬件I2C的使用
只要定义了必要的内存,外部设置就为标准序列协议产生一个时间序列。在激活 I2C 外部设置后,只需要一个登记册 1 的位置,在此点,外部设置控制相应的 SCL 和 SDA 线自动生成 I2C 启动信号,消除内核直接控制踢相关设置的电高度的需要,只要定义了必要的内存,标准序列协议就产生一个时间序列。在激活 I2C 外部设置后,只需要一个登记册 1 的位置,在此点,外部设置控制相应的 SCL 和 SDA 线自动生成 I2C 初始信号,消除内核直接控制踢电高度的需要。

区别：
硬件 I2C 直接利用外部设置来控制基点,从而最大限度地减少CPU负担。然而,硬件 I2C 有义务使用特定的固定拖曳作为SCLs和SDAs, 而软件则使用任意的GPIO来复制I2C, 后者比较灵活。硬件 I2C 的使用更为复杂,软件 I2C 的过程更清楚。

二. 执行AHT20收集程序

获取有关AHT20芯片的信息。
请从官方下载中获取相关的产品介绍文件,以了解更多详情。
http://www.aosong.com/class-36.html
具体代码添加过程

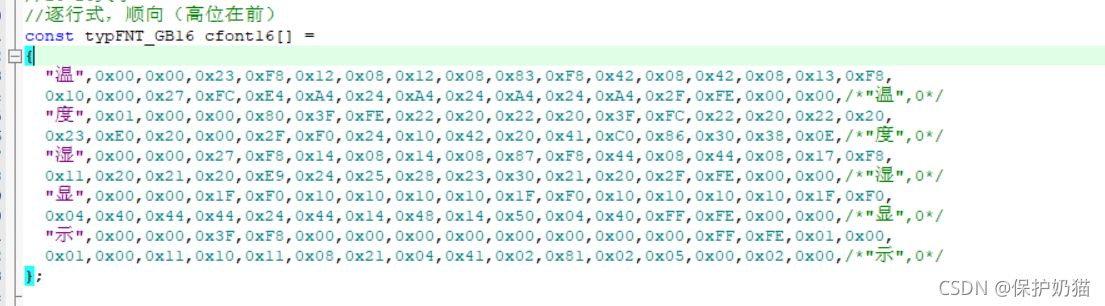

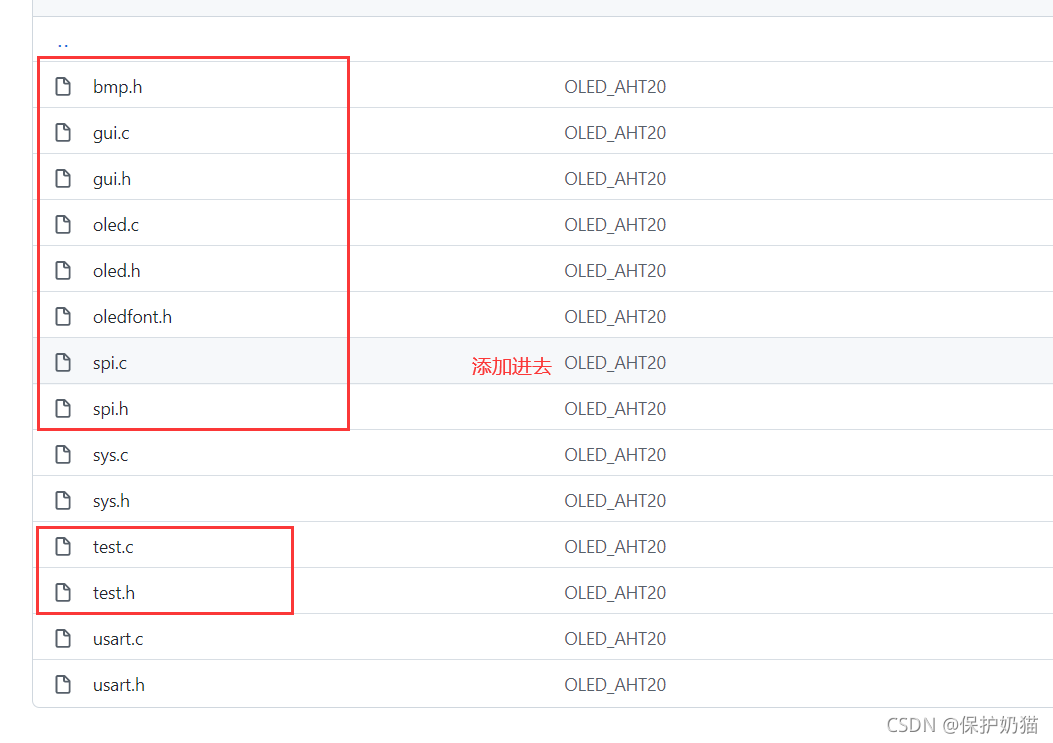

打开一个空项, 在野火提供的示例代码中仅包含一个固态仓库。将代码添加到项目中, 代码的具体内容会在以下链接中引用 :
https://blog.csdn.net/hhhhhh277523/article/details/111397514

主要的代码分析：

2. AHT20芯片数据读数

线路接法：

GPIO上岗技术是PB6,PB7,这是由于这一应用中使用了软件I2C的结果。
#define SDA_IN() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}
#define IIC_SCL PBout(6) //SCL
#define IIC_SDA PBout(7) //SDA
#difine READ_SDA PBIN(7) 结果,SCL与PB6连接,而SDA与PB7链接。如果为此使用了硬件I2C链接,请检查STM32的示意图,检查硬件I2C接口,野火Stm32mini开发委员会I2C接口是PA2,PA3,如果硬件I2C要阅读数据,按前文所述配置。

运行结果：

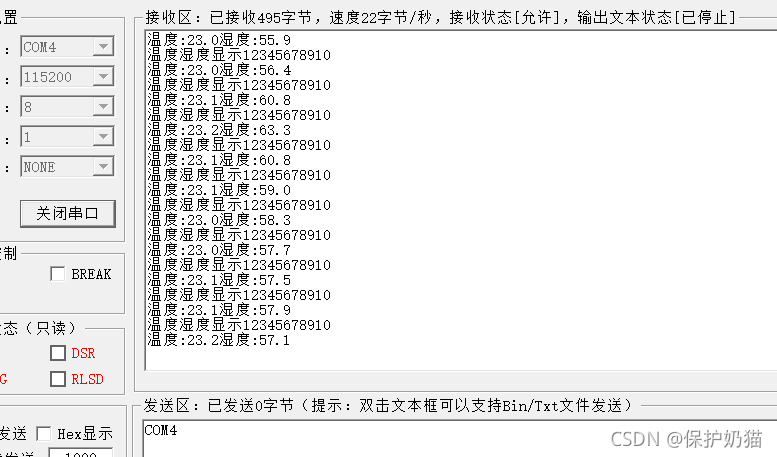

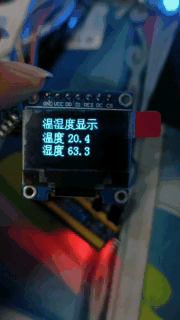

在这里插入图片描述
