      前言

      实验主题: 可以通过路由器传送给 Ping 的两个个人电脑的完全静态路由器配置。 实验是从教室中取出的。 这里只记录实验程序 。

      一、背景知识

      路由器是一个网络级装置,它提供了从IP软件包上的信息传输数据包的最佳可能途径,使网络不同部分的东道主之间能够进行通信,路由器根据由信息路径组成的路径图进行路由和转发。

      静态路由配置和动态路由配置是制作路由布的两种基本办法。

      静态路由器是指由网络管理员手工配置的路线信息。 当网络拖网结构或链接改变时,网络管理员必须手动修改路由表中的相关静态路线信息。 静态路线简单、高效和可靠,一般用于相对简单的网络环境,网络管理员知道网络的自上而下结构,并且可以很容易地设置正确的路线信息。 没有一条路线可以被视为静态路线的特殊情况。 在寻找路线表时,如果找不到匹配目的地网络的路线表公式,请指定数据组的路线。

      二、建立网络拓扑

      增加两台计算机,带有识别设备PC0和PC1;

      加两个二级开关2960,标有S0和S1标签。

      安装两台2811路由器,名为R0和R1。

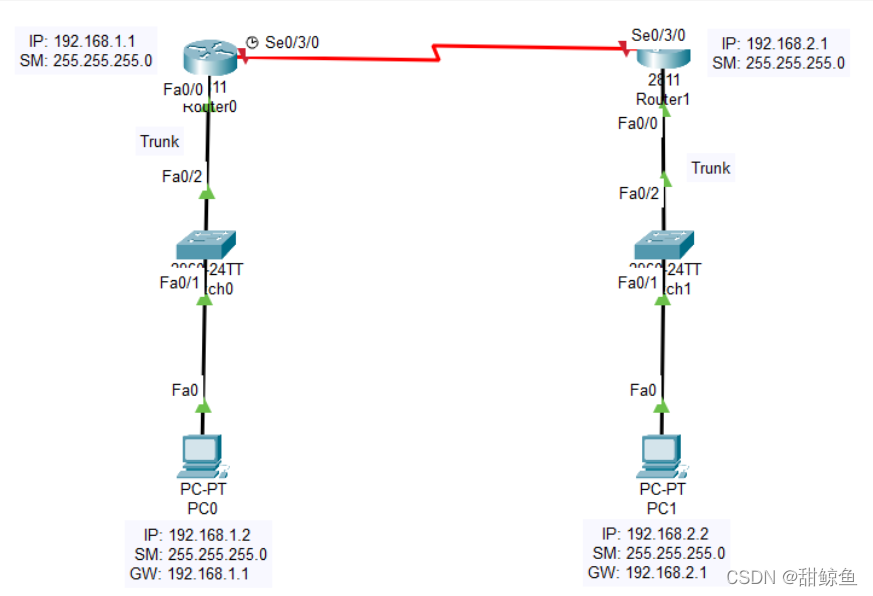

      交换机将VLAN和港口按照下方使用直线的顶层地图进行分割。DCE串口线将个人电脑、开关和路由器连接并指定IP地址、SMS(子遮罩、子网遮罩)和GWs。

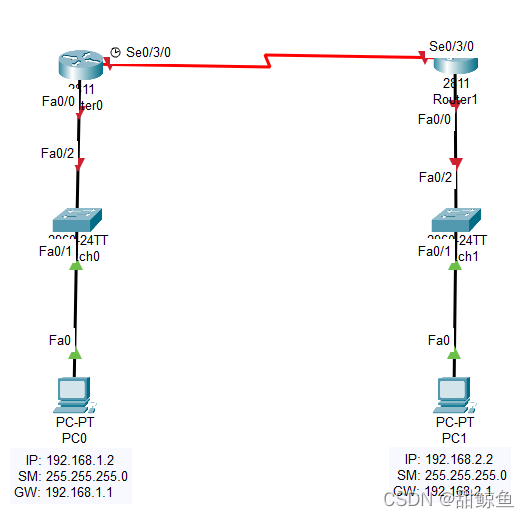

      建立网络拓扑
      路由器由DCE线连接:(两个路由器! )
      1. 要打开物理选项的路由器,请单击。
      2. 使用这种电源可拒绝使用路由器。

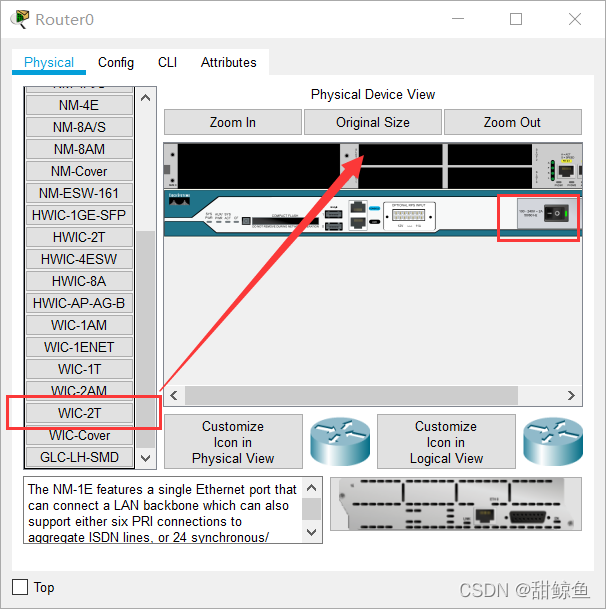

      3. WIC-2T高速连环广域网接口卡模块可通过拖动添加。
      4. 开启路由器的电源。
      5. 输入配置选项以查看路由器是否成功启用。
      路由器间用DCE串口线连接

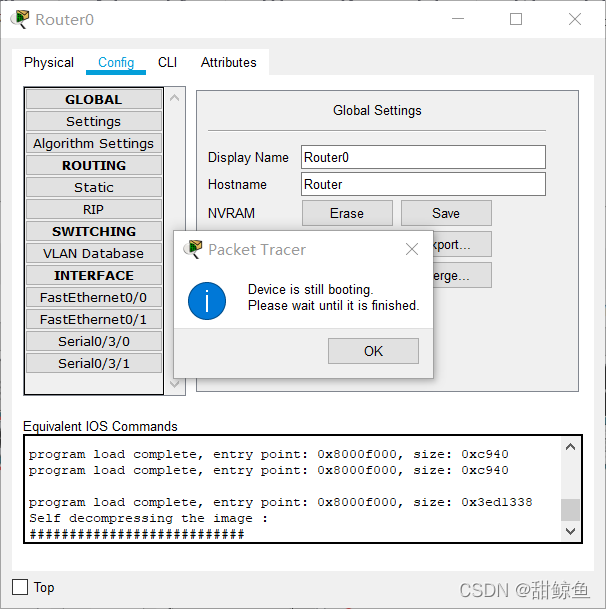

      查看路由器是否启动成功

      三. 第二级开关接口配置

      指定连接开关到路由器的端口模式。

      以S0为例:
      1. S0 配置
      2. 进入FastEthernet0/2,选择INTEFACE下的选项。
      3. 设置 Trunk 的访问模式。

      在S1中同理。

      四. 路由器接口配置(重点)

      4.1 设置网关

      网关可以通过在路由器 CLI 中写入命令行来配置,也可以直接在 GUI 配置中配置。 GUI 配置在此实验中用于配置网关 。
      设置网关

      在Louter的配置中,
      1. 要访问配置选项,请单击路由器。
      2. 根据INTEFACE备选方案,选择与开关有关的港口。
      打开电脑打开港口
      4. 配置相关的IP、SM和端口。

      在R0中:

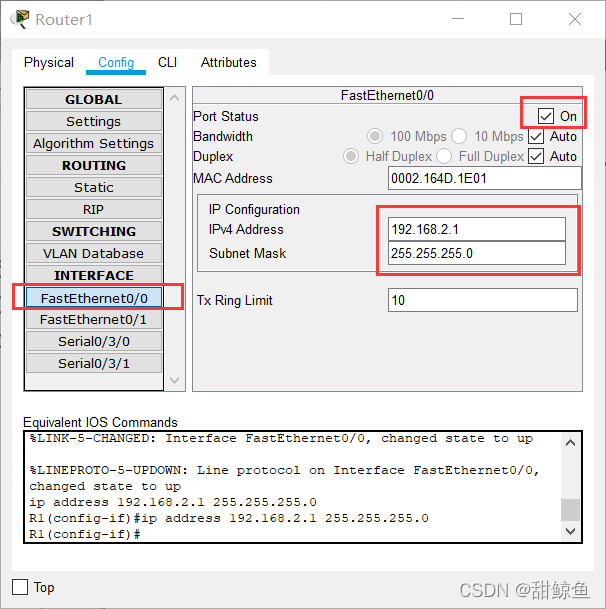

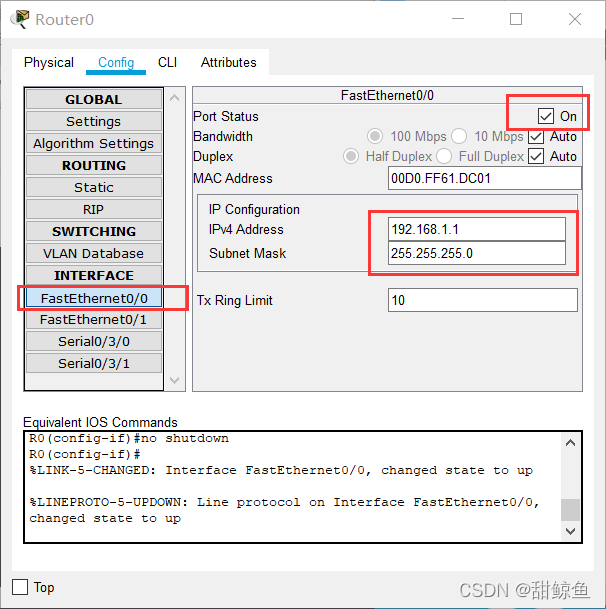

      在Router的Config中设置路由网关
      在R1中:
      在Router的Config中设置路由网关
      - - - - - - - - - - - - - - - - - - - - - - - - - - - -

      如果您不想完成配置界面中的设置, 代码会说:

      在R0中:

      在R1中:

      四.2 例行间港口间港口配置

      常规接口可以通过在路由器的 CLI 中写入命令行来配置,也可以直接在图形界面配置中配置。

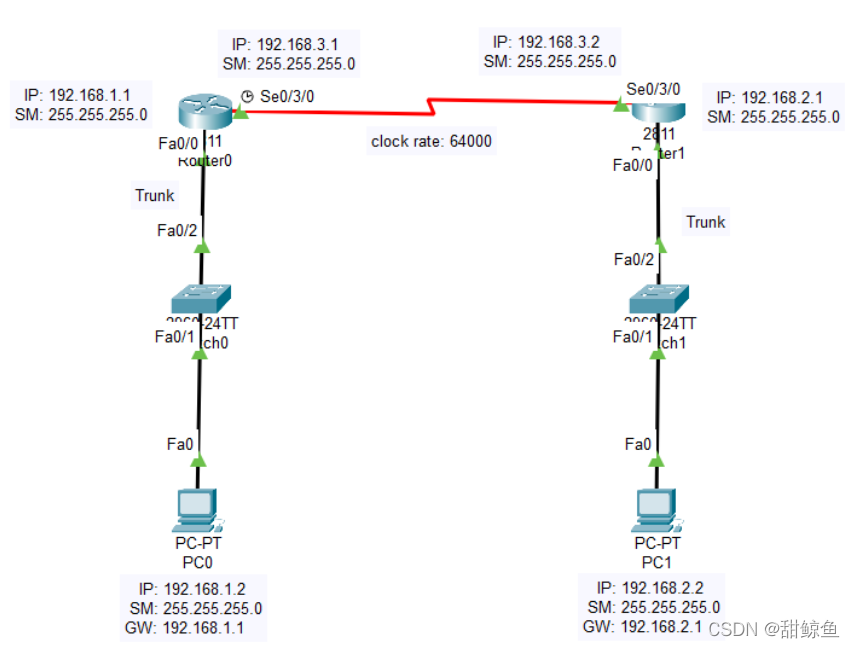

      路由器间串口的设置
      在Looter Config中, 创建路由器连接点 :
      1. 要访问配置选项,请单击路由器。
      2. 在INTERFACE备选办法下,选择Louter与其他Louter之间的联系。
      查一下On盒子 打开序列端口
      4. 将时钟频率设为64 00。
      5. 配置相关的IP、SM和端口。

      在R0中:

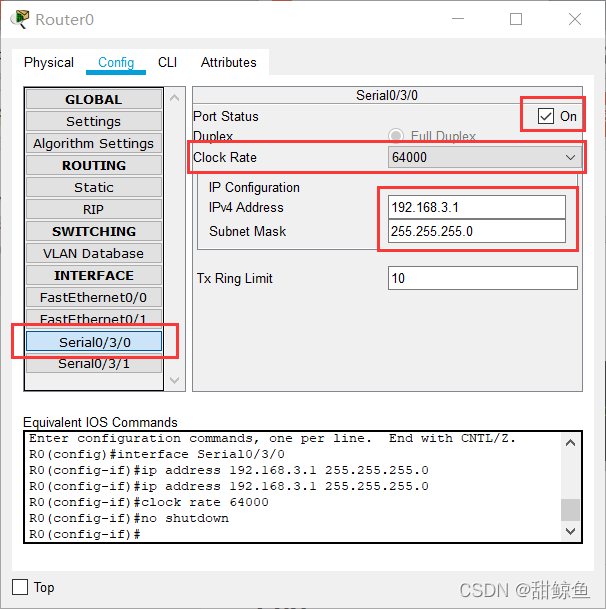

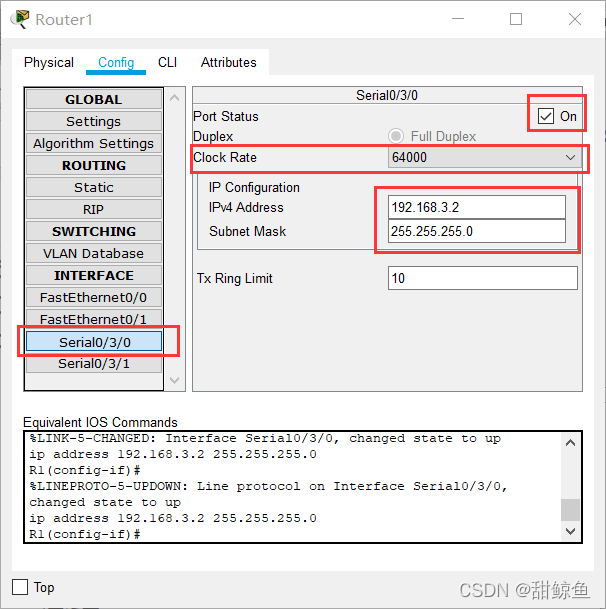

      路由器间串口的设置
      在R1中:
      在这里插入图片描述
      - - - - - - - - - - - - - - - - - - - - - - - - - - - -

      如果您不想完成配置界面中的设置, 代码会说:

      在R0中:

      在R1中:

      四.3 包括静态路径

      重点来了!!==

      4.3.1 Router0

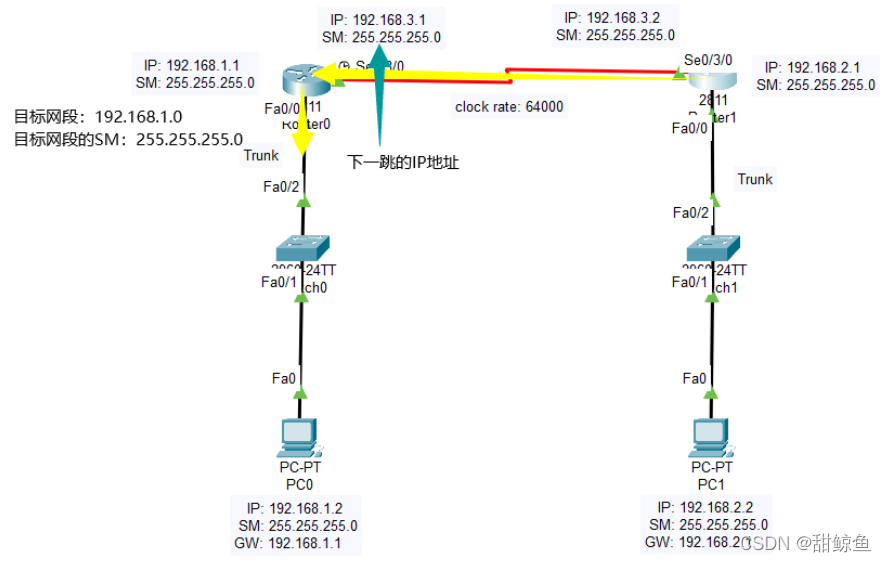

      R0无法进入的网络是添加静态路线==,而加入网络/24的路线信息将通过R1的S0/3/0链路传递,因此R1的IP S0/3/0是表中下一个跳跃地址。
      添加静态路由

      Louter的配置现在包括一条静态路线:
      1. 要访问配置选项,请单击路由器。
      2. 要进入静态路线设置,请按静态转动键点击。
      3. 填写静态路线数据
      4、点击添加
      5. 网络地址下新增加的静态线路信息表明,添加成功。

      在R0中:

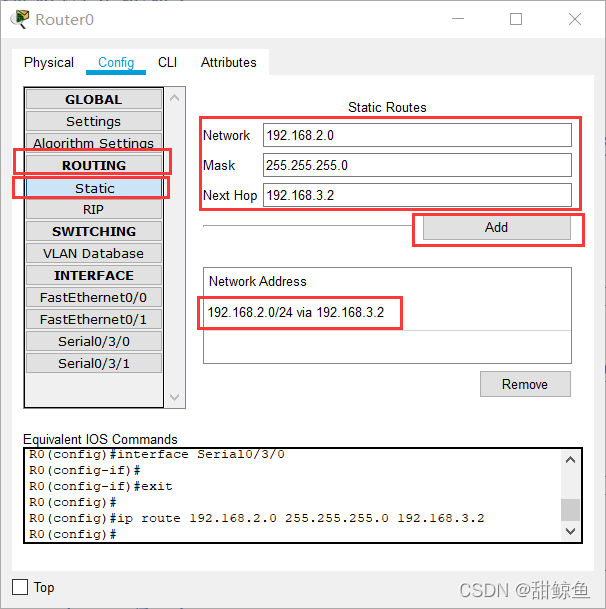

      在Router的Config中添加的静态路由

      4.3.2 Router1

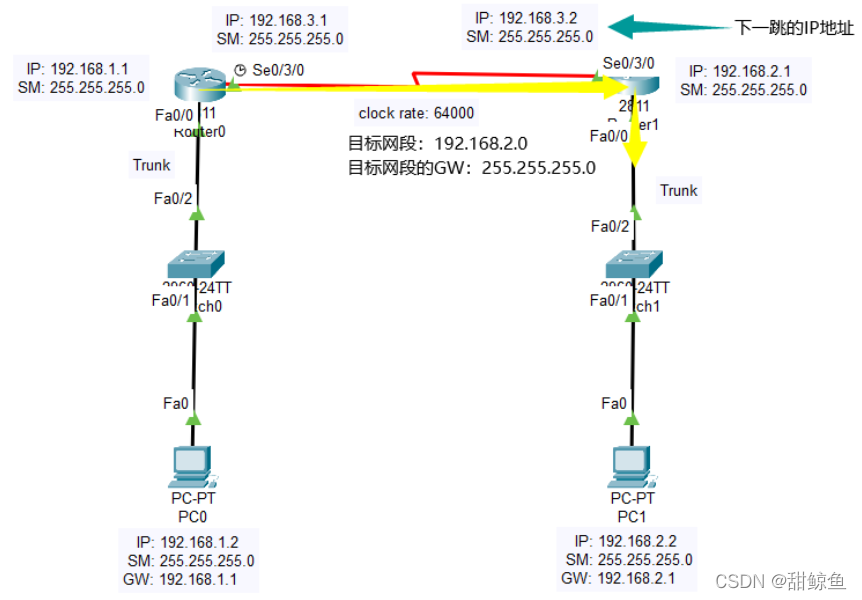

      固定路线必须加入R1无法进入的网络。更新到网络/24的路线信息通过R0的S0/3/0门户网站播出,这样,R0 S0/3/0的IP是静态线路表条目的下一个跳跃。
      添加静态路由
      4.3.1 在R1配置中增加了一条静态路线:

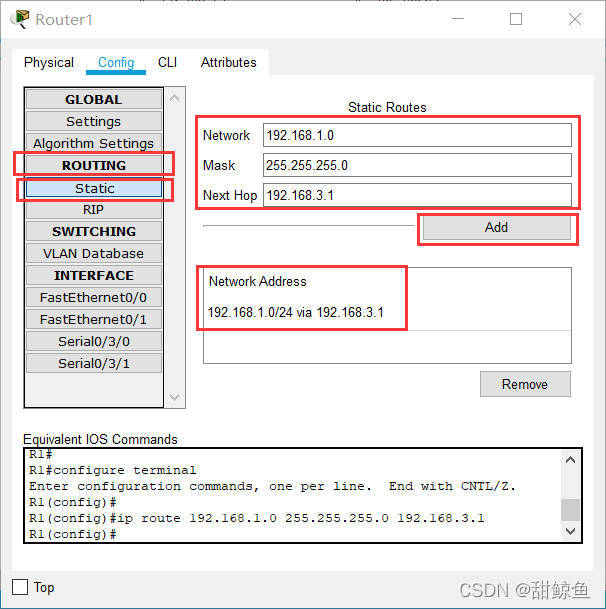

      在Router的Config中添加的静态路由
      - - - - - - - - - - - - - - - - - - - - - - - - - - - -

      如果您不想完成配置界面中的设置, 代码会说:

      在R0中:

      在R1中:

      五、查看路由设置

      静态路径配置已用显示 ip 根命令完成 。

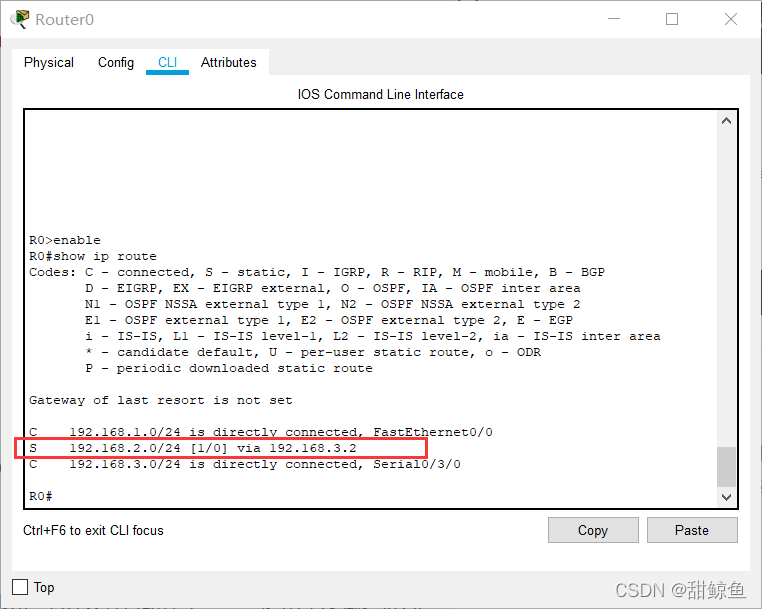

      在R0中:
      查看路由设置

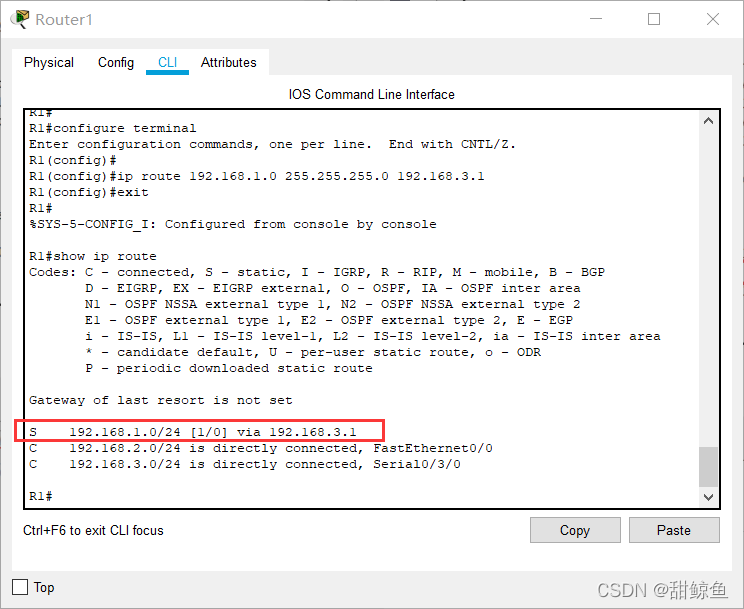

      在R1中:
      查看路由设置

      六、Ping测试

      PC0 和PC1 都可用 ping 测试。

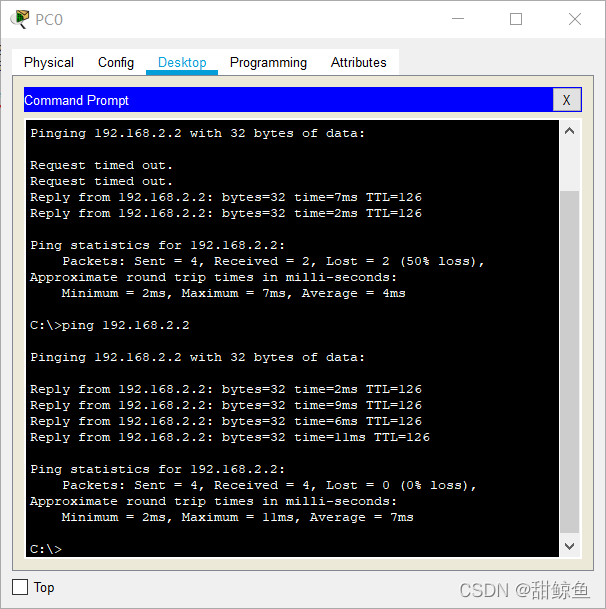

      ping
      当你有困难时,不要先惊慌失措

      如果它不起作用,您可以:
      然后,检查一下配置中是否缺少任何步骤。
      2. 以模拟模式观察数据包的传输,并确定连接有误。
      3. 将其他路由器或计算机放在路由器的全球模式中,以解决问题。

      总结

      与先前的“ 发送” 研究相比, 此实验删除了以前多次执行的一些程序。 如果您对PC 的 IP/ SM/ GW 设置或第二级开关的界面设置有任何疑问, 请参看我先前出版的其他文件 。

      用于路由器的实验完成静态路由设置。 主要的流程是建立网络路由、二级开关的界面设置和路由器的界面设置( 设置网关、 设置路由接口、 添加静态路由器)。 一旦上述步骤完成, 路由器可以被验证为设置和 ping 测试, 如果路由器配置得当, 两部个人电脑可以使用路由器进行路由, 实验也已完成 。
