TCP/IP协议栈—网络接入层

网络接入层的对等模型为数据链路层和物理层

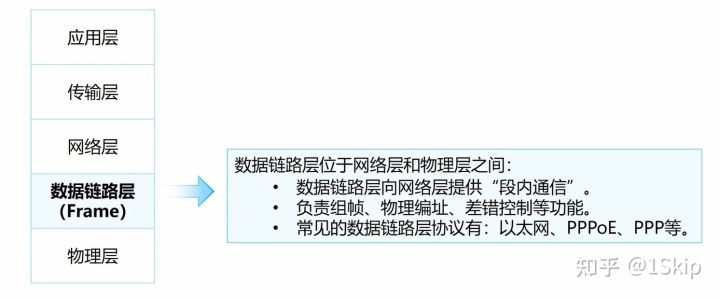

数据链路层

• 数据链路层位于网络层和物理层之间，可以向网络层的IP、IPv6等协议提供服务。

• 数据链路层的PDU被称为Frame（帧）

• 以太网（Ethernet）是最常见的数据链路层协议

以太网帧格式

• 以太网技术所使用的帧称为以太网帧（Ethernet Frame），或简称以太帧
• 以太帧的格式有两个标准：Ethernet_II格式和IEEE 802.3格式

• Ethernet_II更常见

• D.MAC目的MAC地址，S.MAC源MAC地址，Type类型，用户数据，FCS（Frame Check Sequence(帧校验序列)）/帧结尾校验和

  • 最小有效数据帧64Byte，有效数据46-1500Byte，也就是说头部占18Byte
  • MAC地址共占12Byte，D.MAC和S.MAC分别占6Byte
  • Type类似于Protocol，代表上层协议类型，4byte

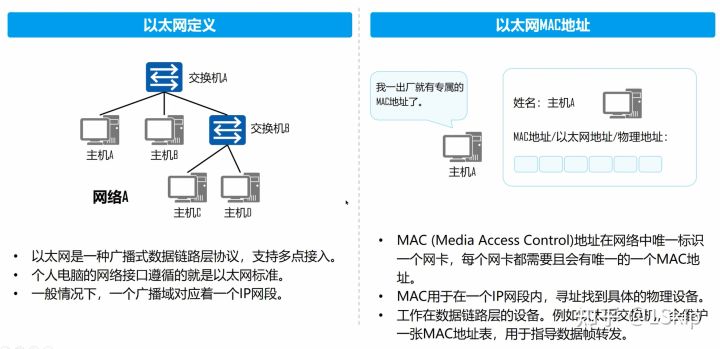

以太网与MAC地址

默认情况下MAC地址唯一不变标识，IP地址相当于名字，MAC地址是DNA

MAC地址表示

• 一个MAC地址有6Byte，48bit

• MAC地址通常采用“十六进制“和“-”表示

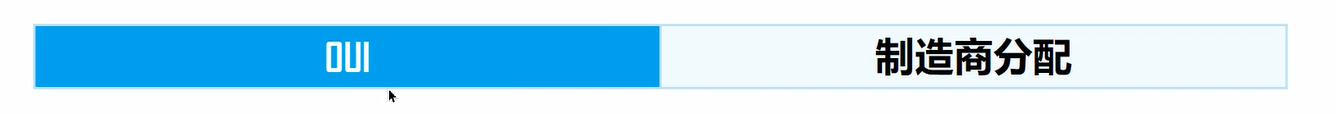

MAC地址构成及分类

• OUI（Organizationally Unique Identified）：厂商代码，由IEEE分配，3Byte，24bit，
• 制造商分配：24bit，3Byte

• MAC地址分类

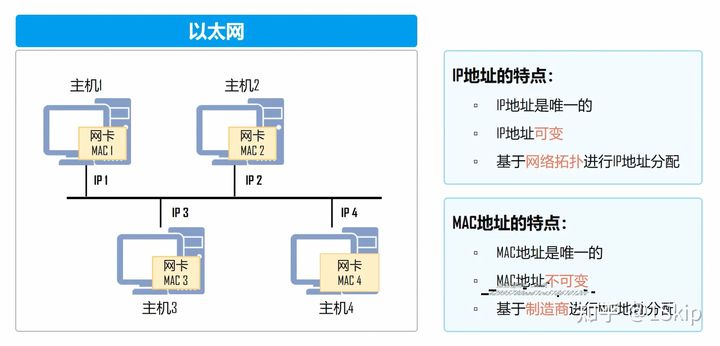

IP地址 vs MAC地址

• 每个以太网设备在出厂时都有一个唯一的MAC地址，但在设备接入网络时，会同时为每台主机再分配一个IP地址

物理层

• 数据到达物理层之后，物理层会根据物理介质的不同，将数字信号转换为光信号、电信号或电磁波信号
• 物理层的PDU被称为比特流（Bitstream）

常见传输介质
