      使用eNSP模拟 超大型组网配置综合实验

      链路聚合 二层交换机 三层交换机Vlanif 三层路由器 VLAN OSPF 静态路由 STP RSTP MSTP的综合应用

      路由器与路由器之间的链路聚合
      路由器与交换机之间的链路聚合
      交换机与交换机之间的链路聚合

      目录

      • 使用eNSP模拟 超大型组网配置综合实验
      • 拓扑预览
        • 实验要求
        • 实验所用知识
          • 1 链路聚合
            • 链路聚合概述
            • 链路聚合模式
          • 2 VLAN链路类型
          • 3 VLAN端口类型
      • 一、Part 1:VLAN 10-60
        • 1 交换机SW1 5 6的配置
        • 2 路由器R1的配置
        • 3 PC1~6的配置
      • 二、Part 2:VLAN 70-120
        • 1 交换机SW4 7 8的配置
        • 2 路由器R4的配置
        • 3 PC7~12的配置
      • 三、Part 3:VLAN 130-180
        • 1 交换机SW2 9 10的配置
        • 2 路由器R3的配置
        • 3 PC13~18的配置
      • 四、Part 4:VLAN 190-220
        • 1 交换机SW3 11 12的配置
        • 2 路由器R2的配置
        • 3 PC19~22的配置
      • 五、Part 5:Router
        • 1 路由器R1的配置
        • 2 路由器R2的配置
        • 3 路由器R3的配置
        • 4 路由器R4的配置
        • 5 路由器R5的配置
      • 六、测试
      • 配置完成 复盘拓扑

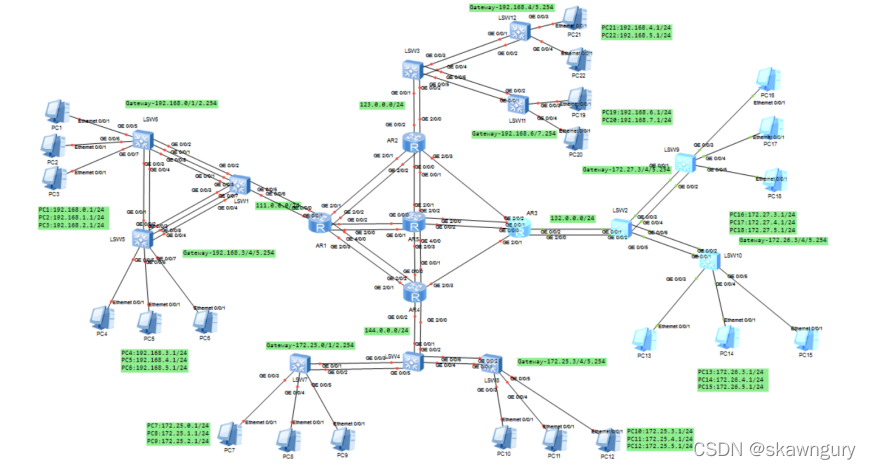

      拓扑预览

      在这里插入图片描述
      密集恐惧症要犯啦！
      截图都快截不到

      由于规模较为庞大
      将此拓扑分为五个部分
      Part 1:VLAN 10-60
      在这里插入图片描述
      由
      PC1~6
      SW1
      SW5
      SW6
      R1
      组成

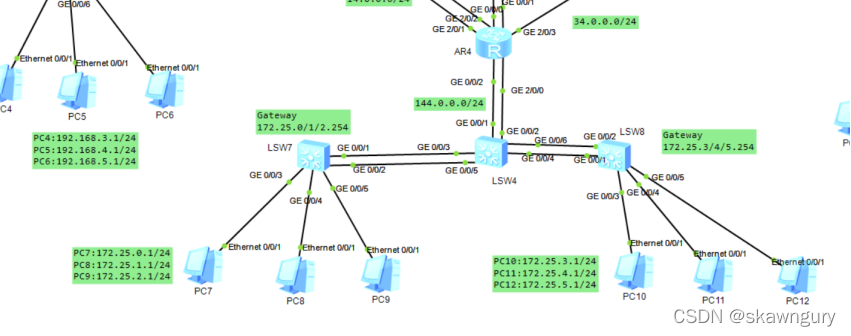

      Part 2:VLAN 70-120
      在这里插入图片描述
      由
      PC7~12
      SW4
      SW7
      SW8
      R4
      组成

      Part 3:VLAN 130-180
      在这里插入图片描述

      由
      PC13~18
      SW2
      SW9
      SW10
      R3
      组成

      Part 4:VLAN 190-220
      在这里插入图片描述
      由
      PC19~22
      SW3
      SW11
      SW12
      R2
      组成

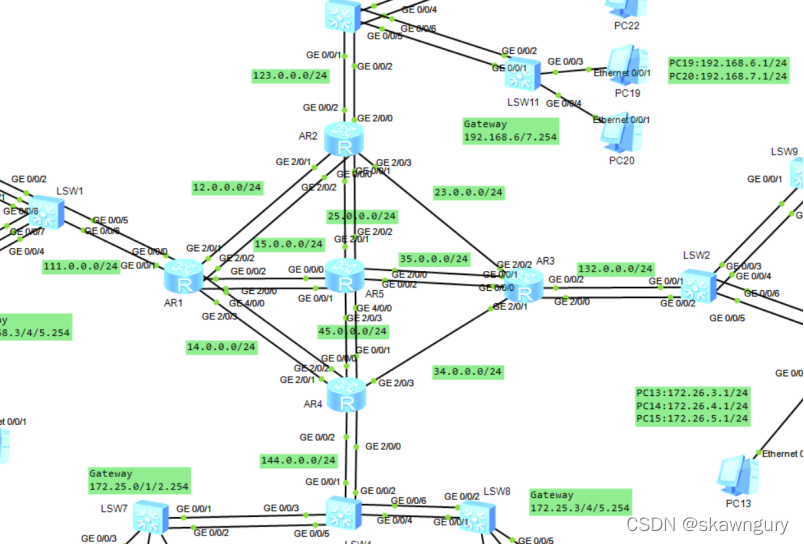

      Part 5:Router
      在这里插入图片描述
      由
      R1
      R2
      R3
      R4
      R5
      组成

      PS.
      看清楚主机IP与网关的对应关系
      主机IP都是.1 网关都是.254
      主机号对应VLAN号

      实验要求

      全网通

      实验所用知识

      1 链路聚合

      链路聚合概述

      把两台设备之间的多条物理链路聚合在一起 当作一条逻辑链路来使用
      两台设备可以是一对路由器 一对交换机 或者一台路由器和一台交换机
      一条聚合链路可以包含多条成员链路 华为的ARG3系列路由器和X7系列交换机上默认最多为8条
      提高链路带宽
      提供高可靠性
      实现负载均衡

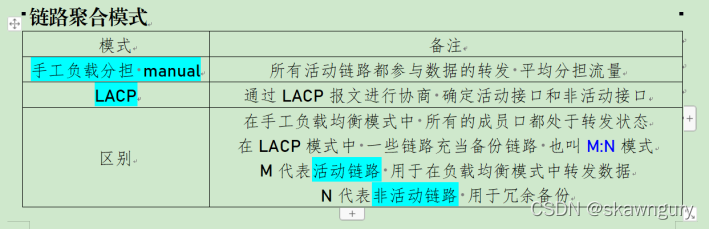

      链路聚合模式

      链路聚合有手工和LACP两种模式
      在这里插入图片描述

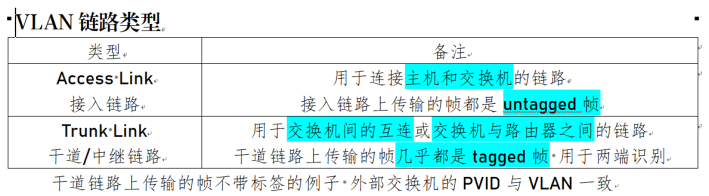

      2 VLAN链路类型

      VLAN有两种链路类型
      分别为Access和Trunk
      在这里插入图片描述

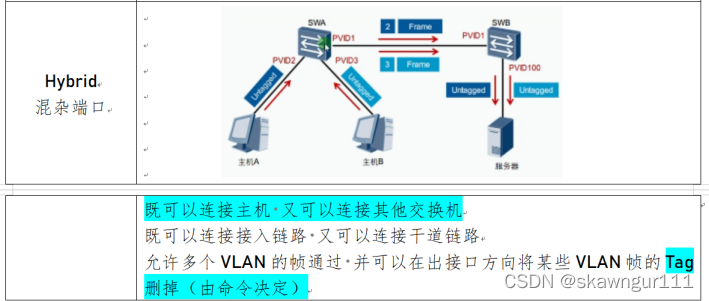

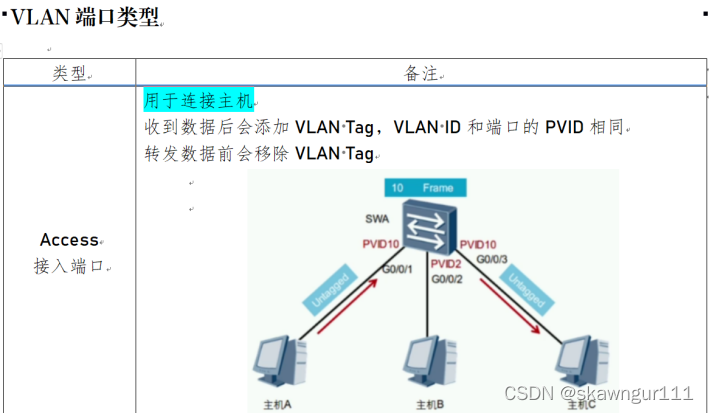

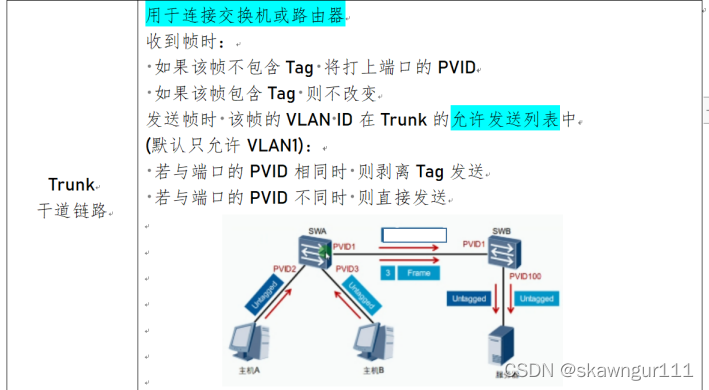

      3 VLAN端口类型

      VLAN有三种端口类型
      分别为Access Trunk Hybrid
      在这里插入图片描述在这里插入图片描述在这里插入图片描述## 实验常用命令
      1 Access

      这里的VLAN只允许写一个

      2 Trunk

      这里的VLAN可以写多个

      3 Hybrid

      这里的VLAN只允许写一个 也就是一次只允许给一个VLAN加标签

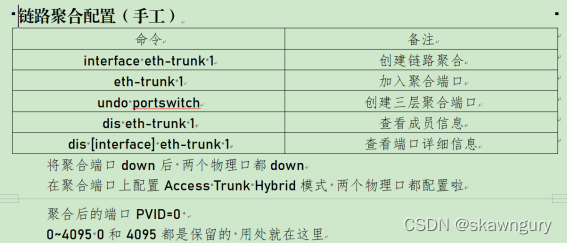

      4 链路聚合-手工负载分担
      在这里插入图片描述

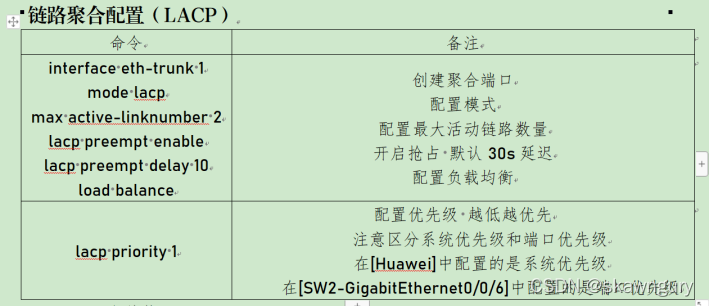

      5 链路聚合-LACP
      在这里插入图片描述
      由于整个拓扑过于庞大 所以我们分块进行配置 每块既有相同点也有不同点
      注意：
      S5700交换机的Eth-Trunk可以配置的范围为0~63 共64个
      AR2220路由器的Eth-Trunk可以配置的范围为0~7 共8个
      Eth-Trunk的命名仅本地有效 所以不用害怕跟别的设备重复

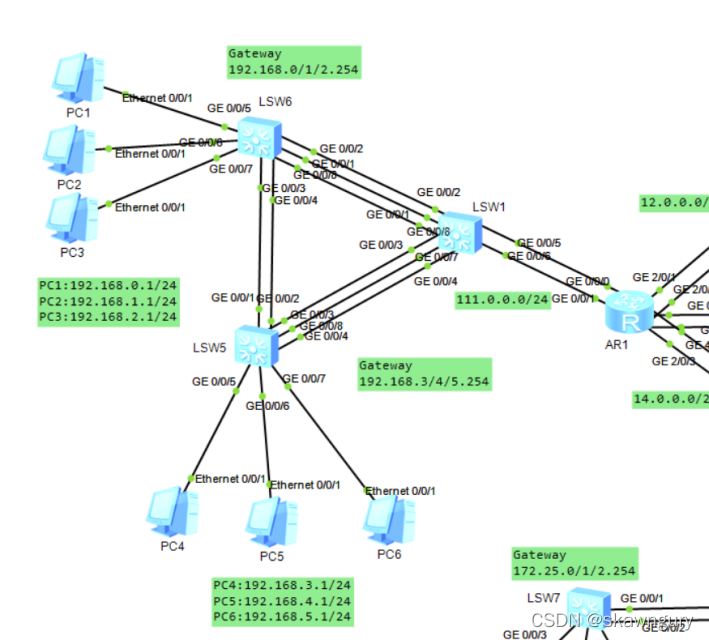

      一、Part 1:VLAN 10-60

      在这里插入图片描述

      SW5 6与SW1间各有三条链路相连
      SW5和SW6间有两条链路相连
      SW1与R1间有两条链路相连
      都需配置链路聚合

      1 交换机SW1 5 6的配置

      在SW6中键入以下命令：

      创建VLAN 10 20 30
      将与SW1相连的聚合端口命名为16
      设置为LACP模式
      最大活动链路设置为3
      （此处设置为2也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW6的端口g0/0/1 g0/0/2 g0/0/8聚合在Eth-Trunk 16下

      将与SW5相连的聚合端口命名为56
      设置为LACP模式
      最大活动链路设置为3
      （此处设置为2也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW6的端口g0/0/3 g0/0/4 聚合在Eth-Trunk 56下

      将Eth-Trunk 16 56配置为Trunk模式
      允许所有VLAN通过
      将与主机PC1~3相连的端口g0/0/5 g0/0/6 g0/0/7设置为Access模式
      SW6配置完成！

      在SW5中键入以下命令：

      创建VLAN 40 50 60
      将与SW1相连的聚合端口命名为15
      设置为LACP模式
      最大活动链路设置为3
      （此处设置为2也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW5的端口g0/0/3 g0/0/4 g0/0/8聚合在Eth-Trunk 15下

      将与SW6相连的聚合端口命名为56
      设置为LACP模式
      最大活动链路设置为3
      （此处设置为2也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW5的端口g0/0/1 g0/0/2 聚合在Eth-Trunk 56下

      将Eth-Trunk 15 56配置为Trunk模式
      允许所有VLAN通过
      将与主机PC4~6相连的端口g0/0/5 g0/0/6 g0/0/7设置为Access模式
      SW5配置完成！

      在SW1中键入以下命令：

      配置STP模式为MSTP
      将SW1设置为主根桥
      创建VLAN 10 20 30 40 50 60 111
      111是与R1相连的VLAN

      将与SW6相连的聚合端口命名为16
      设置为LACP模式
      最大活动链路设置为3
      （此处设置为2也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW1的端口g0/0/1 g0/0/2 g0/0/8聚合在Eth-Trunk 16下

      将与SW5相连的聚合端口命名为15
      设置为LACP模式
      最大活动链路设置为3
      （此处设置为2也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW1的端口g0/0/3 g0/0/4 g0/0/7聚合在Eth-Trunk 15下
      将Eth-Trunk 15 16配置为Trunk模式
      允许所有VLAN通过

      将与R1相连的聚合端口命名为11
      设置为LACP模式
      最大活动链路设置为2
      （此处设置为1也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW1的端口g0/0/5 g0/0/6 聚合在Eth-Trunk 11下
      将Eth-Trunk 11配置为Access/Trunk模式
      （后面有配置为Trunk的示例 方便大家理解和运用）
      允许所有VLAN通过

      将SW1看作三层交换机
      配置Vlanif端口10 20 30 40 50 60 111
      配置IP地址为各主机 网关IP地址
      另外111为SW1与R1相连的接口
      后面我统一把交换机的这一端配置为.2
      路由器的那一端配置为.1

      配置OSPF 让各网段的路由被R1学习到
      SW1配置完成！

      2 路由器R1的配置

      在R1中键入以下命令：

      将与SW1相连的聚合端口命名为7
      （因为之后会有路由器与路由器之间的链路聚合
      为了不影响路由器与路由器之间的聚合端口的命名
      所以我在此处将所有交换机与路由器相连的聚合端口命名为
      路由器所能设置范围最大的7）
      设置为LACP模式
      最大活动链路设置为2
      （此处设置为1也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW1的端口g0/0/0 g0/0/1 聚合在Eth-Trunk 7下
      （这里应用了聚合端口的另一种不同的写法 方便大家理解）
      配置Eth-Trunk 7端口的IP地址
      配置OSPF 便于路由学习

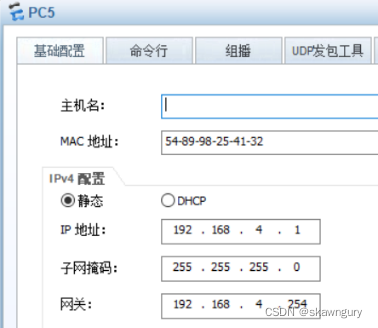

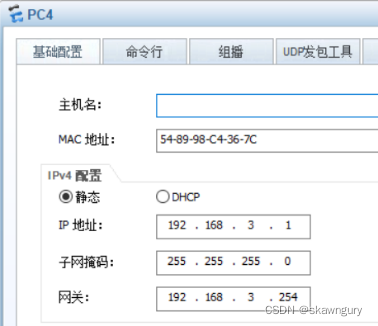

      3 PC1~6的配置

      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述

      Part1区域配置完成！

      二、Part 2:VLAN 70-120

      在这里插入图片描述
      SW7 8与SW4间各有两条链路相连
      SW4与R4间有两条链路相连
      都需配置链路聚合

      1 交换机SW4 7 8的配置

      在SW7中键入以下命令：

      创建VLAN 70 80 90
      将与SW4相连的聚合端口命名为7
      设置为LACP模式
      最大活动链路设置为2
      （此处设置为1也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW7的端口g0/0/1 g0/0/2聚合在Eth-Trunk 7下

      将Eth-Trunk 7配置为Trunk模式
      允许所有VLAN通过
      将与主机PC7~9相连的端口g0/0/3 g0/0/4 g0/0/5设置为Access模式

      SW7配置完成！

      在SW8中键入以下命令：

      创建VLAN 100 110 120
      将与SW4相连的聚合端口命名为8
      设置为LACP模式
      最大活动链路设置为2
      （此处设置为1也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW8的端口g0/0/1 g0/0/2聚合在Eth-Trunk 8下

      将Eth-Trunk 8配置为Trunk模式
      允许所有VLAN通过
      将与主机PC10~12相连的端口g0/0/3 g0/0/4 g0/0/5设置为Access模式

      SW8配置完成！

      在SW4中键入以下命令：

      创建VLAN 70 80 90 100 110 120 144
      144是与R4相连的VLAN

      将与SW7相连的聚合端口命名为47
      设置为LACP模式
      最大活动链路设置为2
      （此处设置为1也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW4的端口g0/0/3 g0/0/5聚合在Eth-Trunk 47下

      将与SW8相连的聚合端口命名为48
      设置为LACP模式
      最大活动链路设置为2
      （此处设置为1也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW4的端口g0/0/4 g0/0/6聚合在Eth-Trunk 48下

      将与R4相连的聚合端口命名为4
      设置为LACP模式
      最大活动链路设置为2
      （此处设置为1也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW4的端口g0/0/1 g0/0/2 聚合在Eth-Trunk 4下
      将Eth-Trunk 11配置为Access/Trunk模式
      （后面有配置为Trunk的示例 方便大家理解和运用）
      允许所有VLAN通过

      将SW4看作三层交换机
      配置Vlanif端口70 80 90 100 110 120 144
      配置IP地址为各主机 网关IP地址
      另外144为SW4与R4相连的接口
      后面我统一把交换机的这一端配置为.2
      路由器的那一端配置为.1

      配置OSPF 方便路由学习

      2 路由器R4的配置

      在R4中键入以下命令：

      将与SW4相连的聚合端口命名为7
      （因为之后会有路由器与路由器之间的链路聚合
      为了不影响路由器与路由器之间的聚合端口的命名
      所以我在此处将所有交换机与路由器相连的聚合端口命名为
      路由器所能设置范围最大的7）
      设置为LACP模式
      最大活动链路设置为2
      （此处设置为1也可以 选一条作备份链路 这里为了简便没有考虑优化）
      设置LACP抢占模式
      将SW4的端口g0/0/2 g2/0/0 聚合在Eth-Trunk 7下
      （这里应用了聚合端口的另一种不同的写法 方便大家理解）
      配置Eth-Trunk 7端口的IP地址
      配置OSPF 便于路由学习

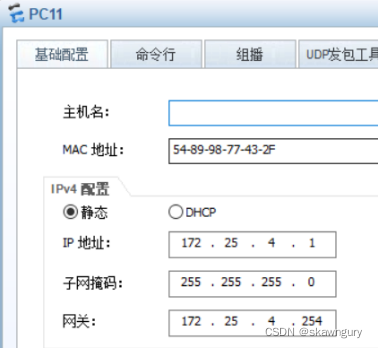

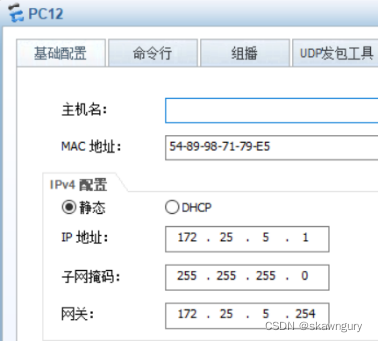

      3 PC7~12的配置

      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述

      在这里插入图片描述

      Part2区域配置完成！

      除Part1外 区域的配置都与Part2相同 所以Part3 4将简述 直接上命令啦

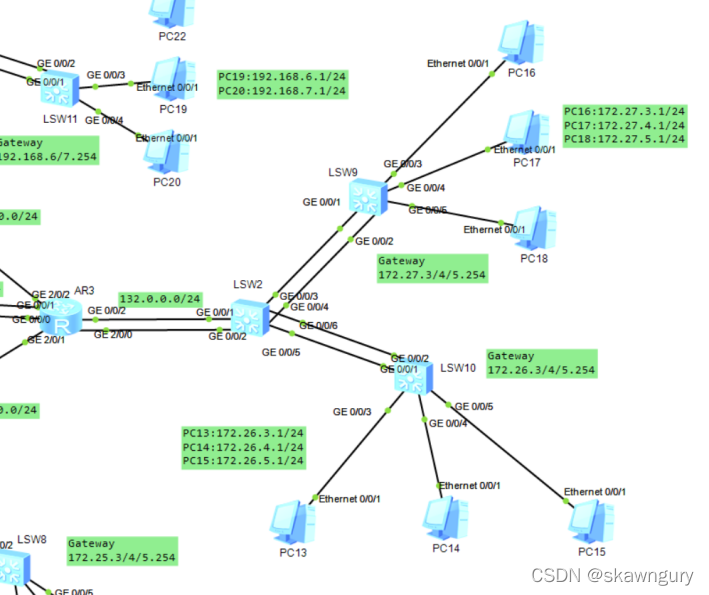

      三、Part 3:VLAN 130-180

      在这里插入图片描述

      1 交换机SW2 9 10的配置

      在SW9中键入以下命令：

      在SW10中键入以下命令：

      在SW2中键入以下命令：

      2 路由器R3的配置

      在R3中键入以下命令：

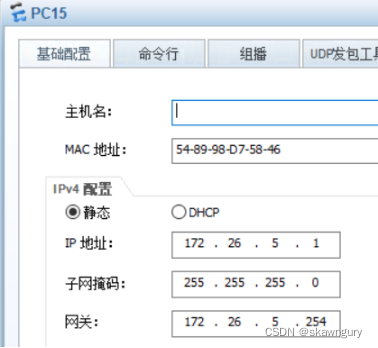

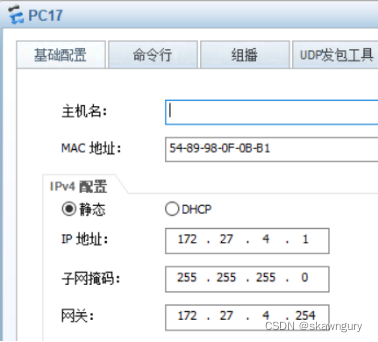

      3 PC13~18的配置

      在这里插入图片描述在这里插入图片描述
      在这里插入图片描述

      在这里插入图片描述
      在这里插入图片描述

      在这里插入图片描述
      Part3区域配置完成！

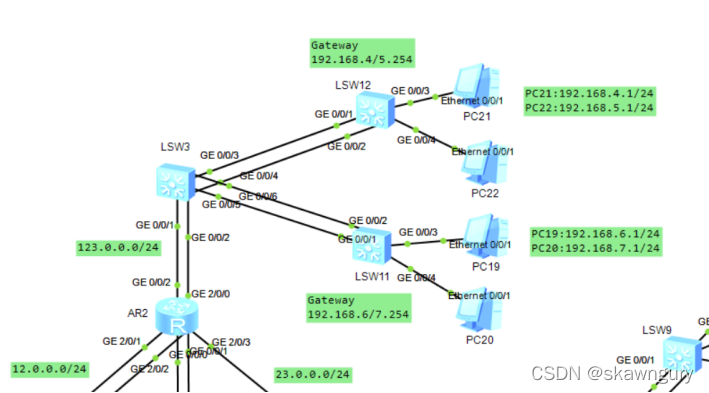

      四、Part 4:VLAN 190-220

      在这里插入图片描述

      1 交换机SW3 11 12的配置

      在SW12中键入以下命令：

      在SW11中键入以下命令：

      在SW3中键入以下命令：

      2 路由器R2的配置

      在R2中键入以下命令：

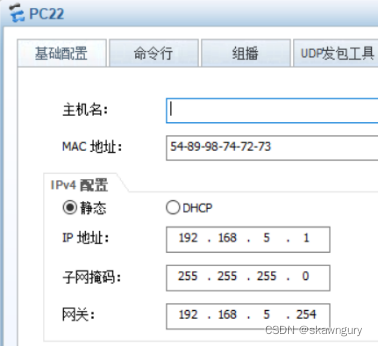

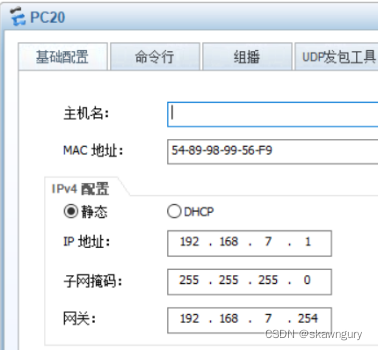

      3 PC19~22的配置

      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      Part4区域配置完成！

      五、Part 5:Router

      Part 5区域主要配置链路聚合 OSPF和静态路由
      最后一块啦

      1 路由器R1的配置

      就是将互连的多条链路聚合
      然后配置OSPF
      然后配置静态路由
      很简单后面不再赘述
      要注意网段的划分清楚+明晰

      2 路由器R2的配置

      3 路由器R3的配置

      4 路由器R4的配置

      5 路由器R5的配置

      Part5区域配置完成！

      六、测试

      接下来进入百无聊赖的测试环境
      我将以PC1-192.168.0.1为主PC
      去ping全网所有主机
      注意刚配置完 要等待OSPF邻居的建立
      还要等待STP的收敛
      所以可能存在一开始ping不通的情况
      多ping几次就好
      也可以用路由器/交换机先ping主机
      再用主机ping主机
      我一般采用的方式都是先让与路由器相连的交换机ping目的主机
      再用同区域路由器ping主机
      都能通那么PC1ping也可以通
      PC1:192.168.0.1/24

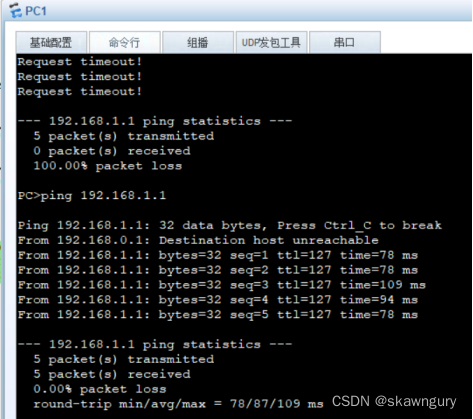

      PC2:192.168.1.1/24
      在这里插入图片描述

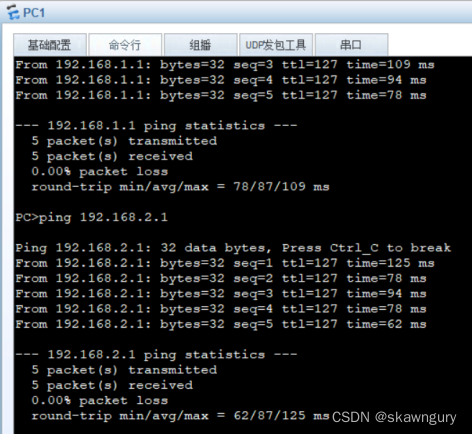

      PC3:192.168.2.1/24
      在这里插入图片描述

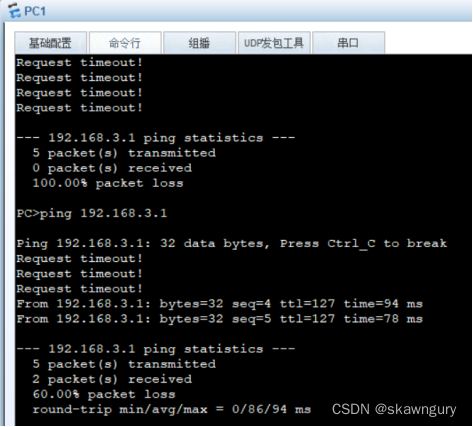

      PC4:192.168.3.1/24
      在这里插入图片描述

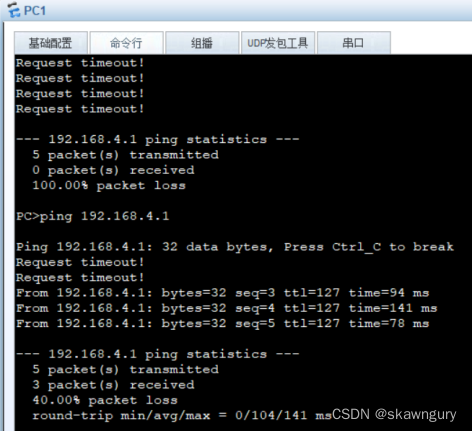

      PC5:192.168.4.1/24
      在这里插入图片描述
      PC6:192.168.5.1/24
      在这里插入图片描述

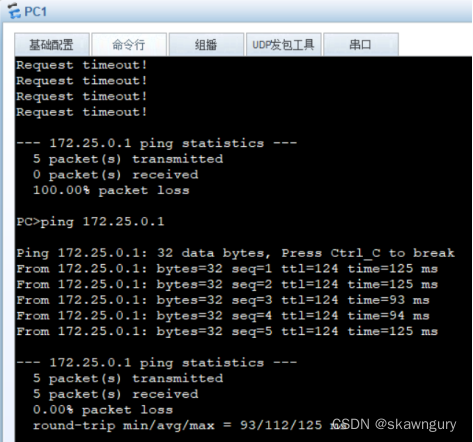

      PC7:172.25.0.1/24
      在这里插入图片描述
      PC8:172.25.1.1/24
      在这里插入图片描述

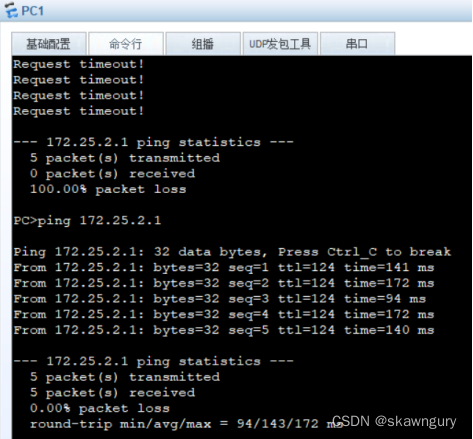

      PC9:172.25.2.1/24
      在这里插入图片描述

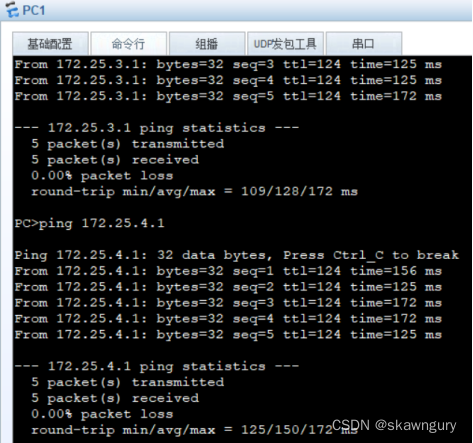

      PC10:172.25.3.1/24
      在这里插入图片描述
      PC11:172.25.4.1/24
      在这里插入图片描述
      PC12:172.25.5.1/24
      在这里插入图片描述

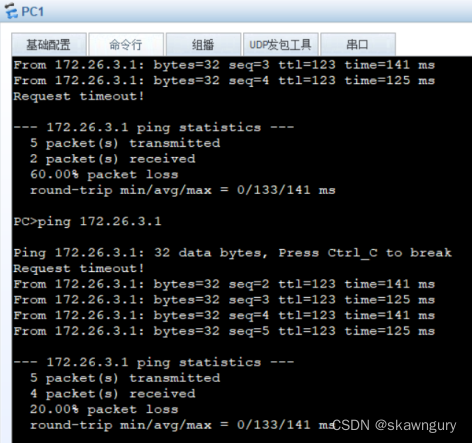

      PC13:172.26.3.1/24
      在这里插入图片描述

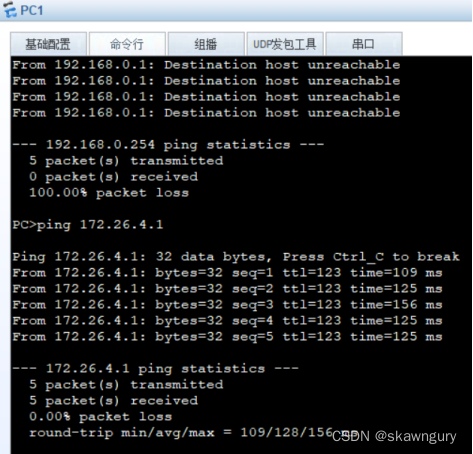

      PC14:172.26.4.1/24
      在这里插入图片描述
      PC15:172.26.5.1/24
      在这里插入图片描述
      PC16:172.27.3.1/24
      在这里插入图片描述
      PC17:172.27.4.1/24
      在这里插入图片描述

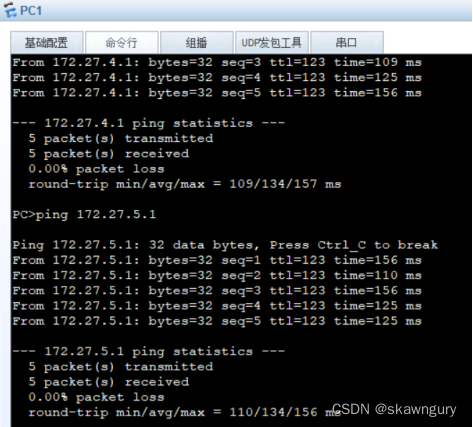

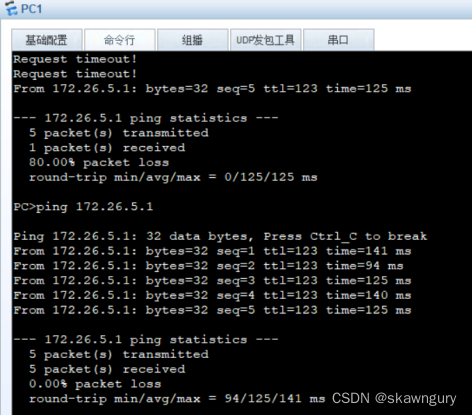

      PC18:172.27.5.1/24
      在这里插入图片描述
      PC19:192.168.6.1/24
      在这里插入图片描述

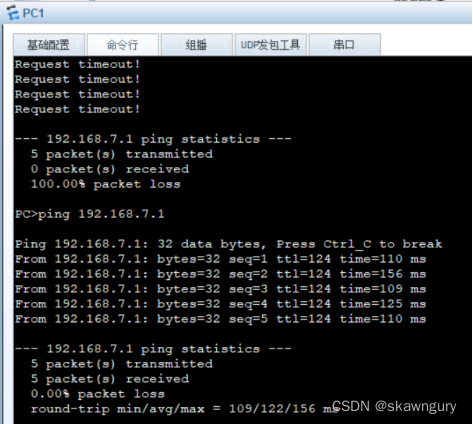

      PC20:192.168.7.1/24
      在这里插入图片描述
      PC21:192.168.4.1/24
      在这里插入图片描述

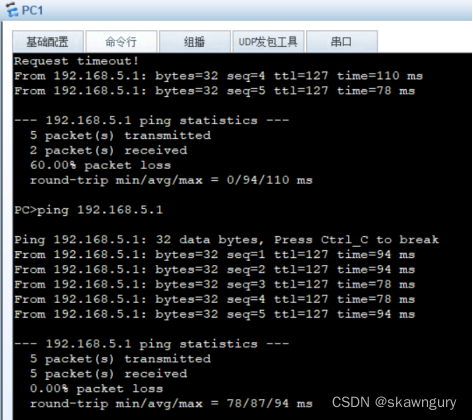

      PC22:192.168.5.1/24
      在这里插入图片描述
      全网通！

      配置完成 复盘拓扑

      在这里插入图片描述
      在这里插入图片描述

      在这里插入图片描述

      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
