HCIA/HCIP使用eNSP模拟VRRP配置实验（接入层 汇聚层 核心层 VLAN OSPF VRRP STP DHCP的综合应用）

      最后更新：2022-01-17 12:16:58 手机定位技术交流文章

      使用eNSP模拟 VRRP配置实验

      接入层 汇聚层 核心层 VLAN OSPF VRRP STP DHCP的综合应用

      目录

      • 使用eNSP模拟 VRRP配置实验
      • 拓扑预览
      • 实验要求
      • 知识总结
        • 1 VRRP
          • 1.1 概述
          • 1.2 VRRP选举规则
          • 1.3 VRRP定时器
          • 1.4 VRRP报文格式
          • 1.5 VRRP状态机制
          • 1.6 VRRP跟踪
          • 1.7 VRRP配置![在这里插入图片描述](https://img-blog.csdnimg.cn/68a7c822199b45cb9b2fcd167efc41d0.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAc2thd25ndXJ5,size_20,color_FFFFFF,t_70,g_se,x_16)
      • 一、配置交换机&STP 选举根桥
        • 配置接入层交换机
        • 配置汇聚层交换机
      • 二、配置三层接口&OSPF&VRRP 实现全网互通
        • 交换机配置三层接口&OSPF&VRRP
        • 配置路由器
        • 测试
      • 三、配置VRRP接口跟踪
        • 构造上行链路故障
        • 配置VRRP接口跟踪
      • 配置完成 复盘拓扑

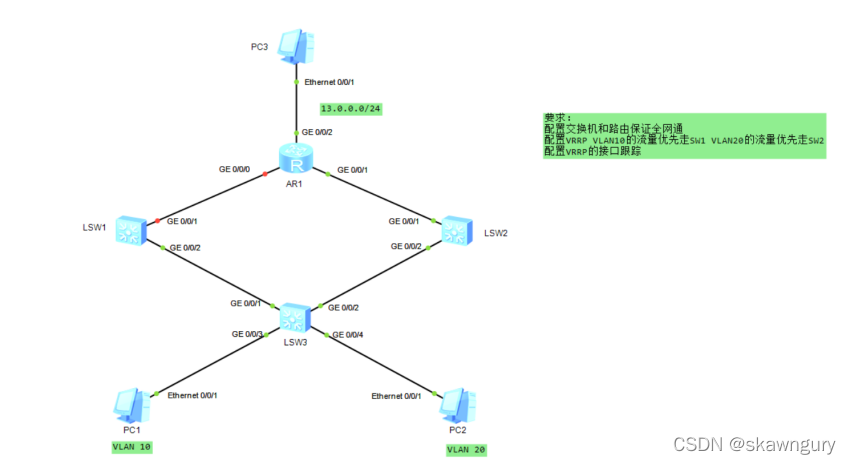

      拓扑预览

      在这里插入图片描述

      实验要求

      配置交换机和路由保证全网通
      配置VRRP VLAN10的流量优先走SW1 VLAN20的流量优先走SW2
      配置VRRP的接口跟踪

      知识总结

      1 VRRP

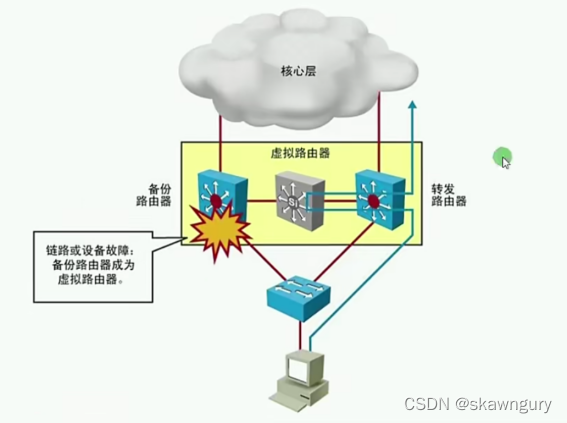

      1.1 概述

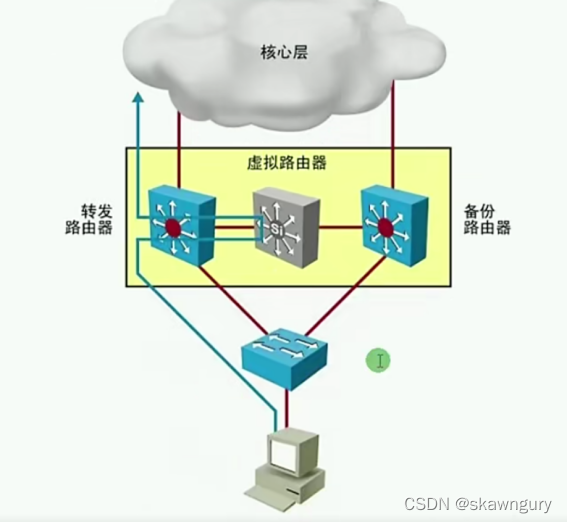

      Virtual Router Redundancy Protocol 虚拟路由器（网关）冗余协议
      将多个物理网关加入到备份组中 形成一台虚拟网关 承担物理网关功能
      只要备份组中仍有一台物理网关正常工作 虚拟网关就仍然正常工作
      VRRPv2基于IPv4
      VRRPv3基于IPv6
      在这里插入图片描述
      在这里插入图片描述

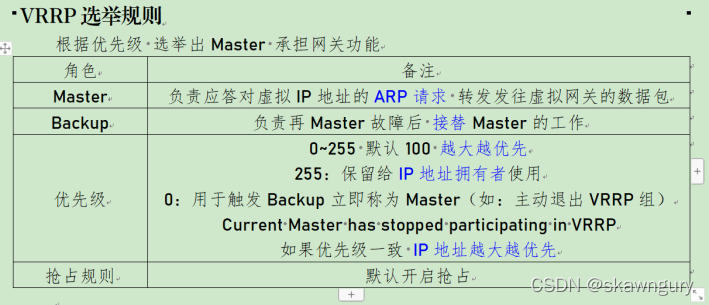

      1.2 VRRP选举规则

      在这里插入图片描述

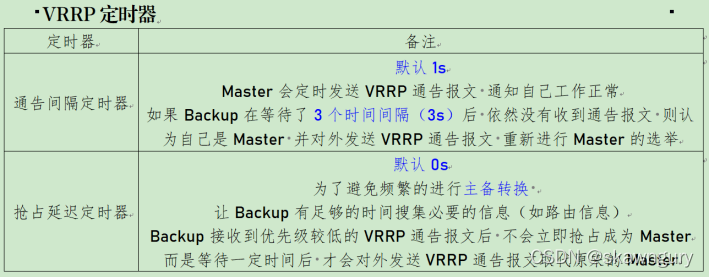

      1.3 VRRP定时器

      在这里插入图片描述
      抢占默认开启
      VRRP所有命令都配置在三层虚拟口 二层物理口是没办法配置的
      vrid的范围是1-255
      virtual-ip 虚拟网关地址后不需要跟掩码

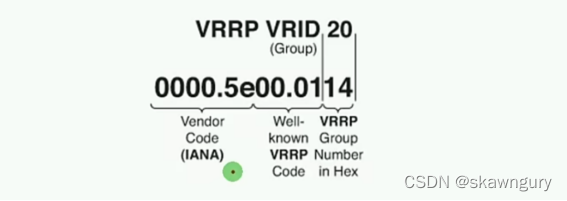

      设置的vrid为1 所以MAC地址为00-00-5E-00-01-01

      0000 5e 固定 表示分配机构IANA
      00 10表示VRRP
      最后两位表示组编号的16进制
      组20 对应 14
      组1 对应01
      组15 对应0F
      组16 对应10
      组10 对应0A
      在这里插入图片描述
      一开始都在发VRRP报文 比完优先级 只有Master会发VRRP报文 Backup不发
      VRRP的组播地址为224.0.0.18

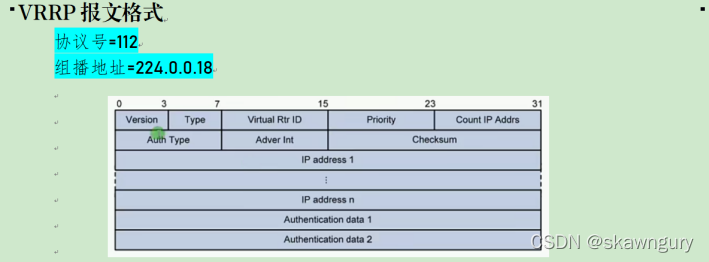

      1.4 VRRP报文格式

      在这里插入图片描述

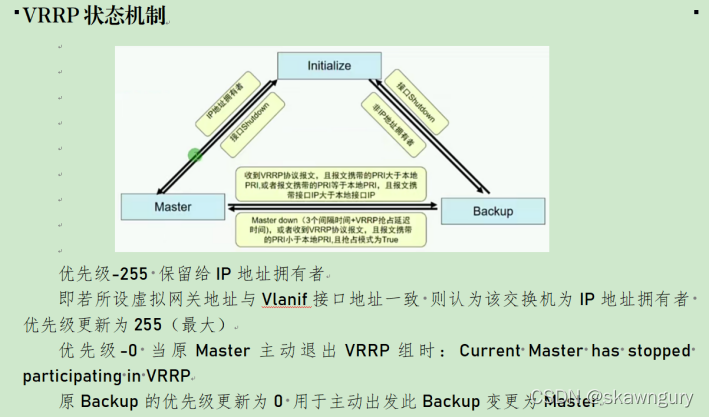

      1.5 VRRP状态机制

      在这里插入图片描述

      1.6 VRRP跟踪

      VRRP跟踪通过BFD或NQA技术追踪上行链路的故障 如果出现故障则减小Master的优先级 使其成为Backup-即走上行链路故障后的最优路径
      上行链路故障会导致次优路径
      跟踪技术自动调整优先级 如果链路恢复 则会恢复优先级

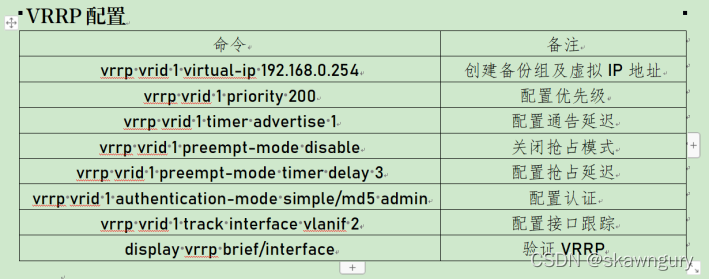

      1.7 VRRP配置在这里插入图片描述

      一、配置交换机&STP 选举根桥

      配置接入层交换机

      在SW3中键入以下命令：

      配置VLAN
      连接主机的接口配置为Access
      连接汇聚层交换机的接口配置为Trunk

      配置STP
      创建实例1对应VLAN10
      创建实例2对应VLAN20

      配置汇聚层交换机

      在SW1中键入以下命令：

      在实例1中将SW1设为主根桥
      在实例2中将SW1设为次根桥

      在SW2中键入以下命令：

      在实例1中将SW2设为次根桥
      在实例2中将SW2设为主根桥

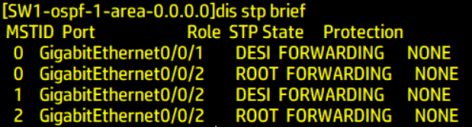

      在SW1中键入以下命令：

      验证主次根桥情况
      可以看出
      SW1在实例1中为主根桥
      SW1在实例2中为次根桥
      在这里插入图片描述

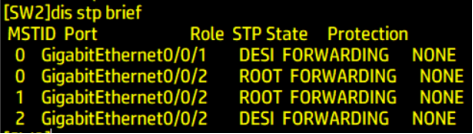

      在SW2中键入以下命令：

      验证主次根桥情况
      可以看出
      SW2在实例2中为主根桥
      SW2在实例1中为次根桥在这里插入图片描述

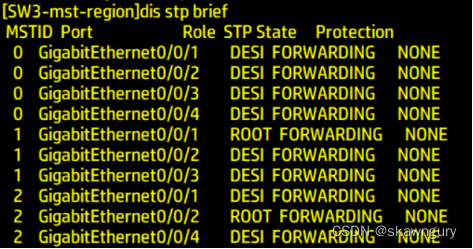

      SW3是默认实例0的主根桥
      在这里插入图片描述

      二、配置三层接口&OSPF&VRRP 实现全网互通

      交换机配置三层接口&OSPF&VRRP

      在SW1中键入以下命令：

      配置两个VLAN的VRRP 构造虚拟网关192.168.10.254和192.168.20.254
      并且将vlan 10的优先级提高为200（默认100）
      vlan20优先级不变
      也就是说让vlan 10默认走SW1

      配置DHCP
      创建全局地址池
      并开启PC1 PC2的DHCP模式

      在连接路由器一端的接口配置三层Vlanif接口
      实现三层通信

      配置OSPF

      在SW2中键入以下命令：

      SW2同理 不再赘述

      配置路由器

      在R1中键入以下命令：

      与PC3相连的构造为13.0.0.0/24网段

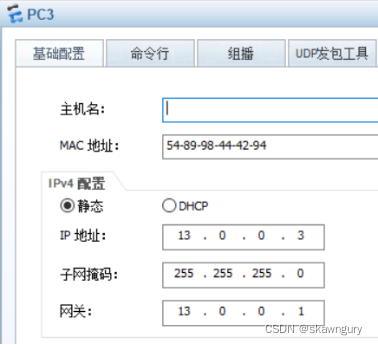

      对PC3进行配置
      在这里插入图片描述

      测试

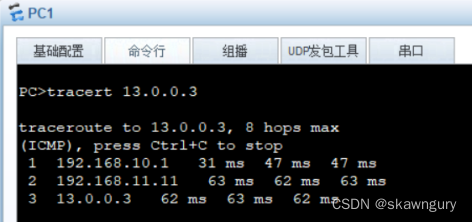

      在PC1 PC2命令行中键入以下命令：

      查看分别从PC1 PC2到PC3走哪条路径
      在这里插入图片描述
      PC1到PC3走SW1
      在这里插入图片描述

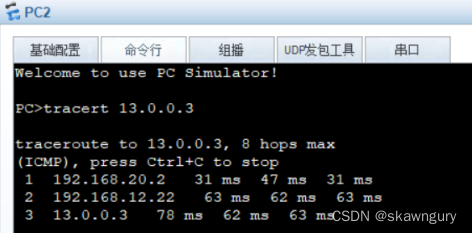

      PC2到PC3走SW2
      由此实现分流的目的

      三、配置VRRP接口跟踪

      分别在SW1 SW2中键入以下命令：

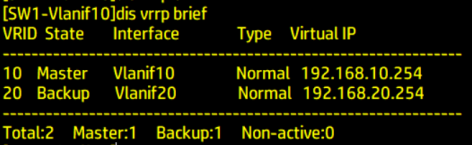

      查看VRRP详细信息
      在这里插入图片描述

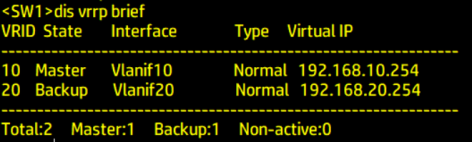

      SW1
      对于vlan10是Master
      对于vlan20是Backup

      在这里插入图片描述

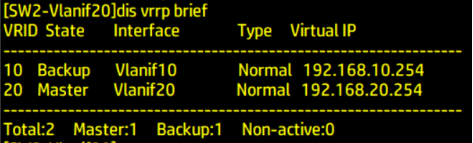

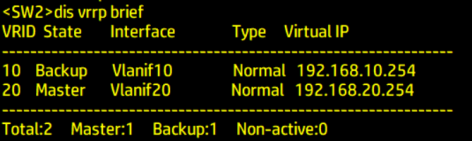

      SW2
      对于vlan20是Master
      对于vlan10是Backup

      构造上行链路故障

      在R1中键入以下命令：

      关闭路由器的g0/0/0口

      查看此时PC1会如何将包传递给PC3

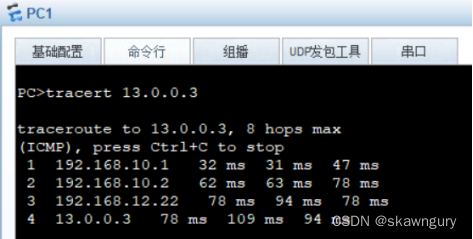

      在PC1命令行中键入以下命令：

      在这里插入图片描述
      由于优先级没有改变
      SW1还是vlan10的Master
      所以包还是会到SW1 然后再传到SW3 再到SW2
      由此产生次优路径
      我们恢复上行链路故障
      在R1中键入以下命令：

      然后配置接口跟踪

      配置VRRP接口跟踪

      在SW1中键入以下命令：

      跟踪g0/0/1 并且如果发生故障 将其优先级减小101

      跟踪g0/0/1 并且如果发生故障 将其优先级减小101

      为什么减小101呢？
      因为我们初始设置vlan10在SW1的VRRP优先级为200
      默认优先级为100 所以SW1成为vlan10的Master
      所以当减小101时 刚好让SW2成为vlan10的Master
      vlan20也是如此

      查看此时SW1和SW2的Master&Backup情况

      在这里插入图片描述
      在这里插入图片描述

      制造上行链路故障
      在R1中键入以下命令：

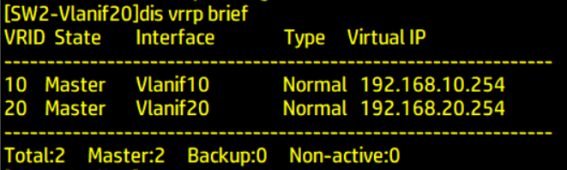

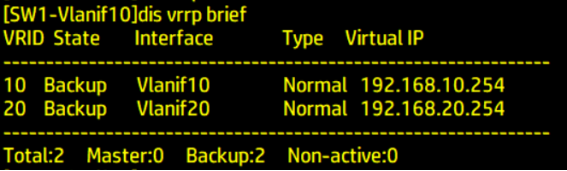

      查看此时SW1和SW2的Master&Backup情况
      在这里插入图片描述

      在这里插入图片描述

      此配置说明
      当发生上行链路故障时
      某一台交换机的优先级减小 让出Master
      使得另外一台交换机成为Master
      不产生次优路由
      配置完成

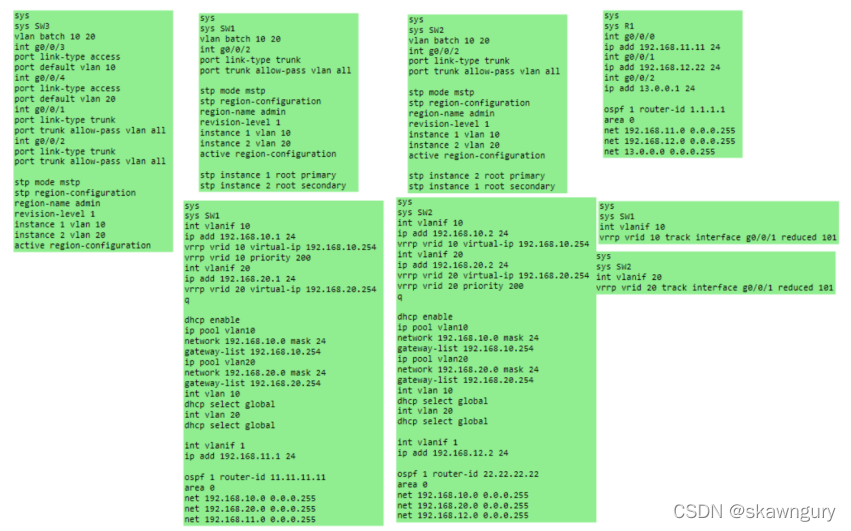

      配置完成 复盘拓扑

      在这里插入图片描述
      在这里插入图片描述
