这是我和我们家领导第一套从自己选房到装修都需要自己去经历的房子。之前居住的房子从买到装都是父母帮忙操办的。自己基本上没啥付出，所以这次选房到装修都是自己的第一次尝试，感觉刚接触一款新
游戏
上来就是Hard模式。过程中肯定会遇上各种故事，在张大妈上用文字记录下来。
整体思路

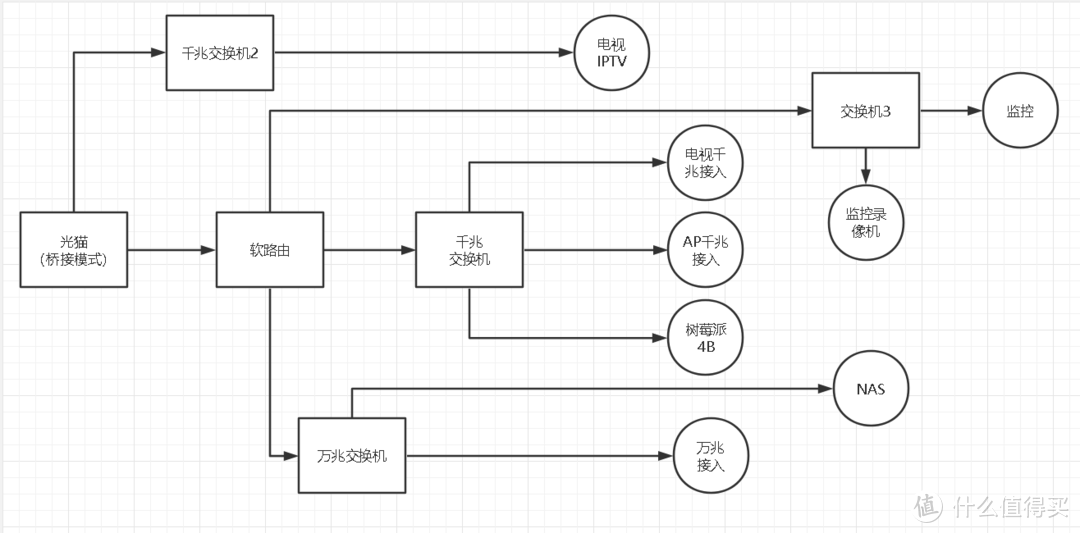

作为一个数码爱好者，深受B站、站内各位大佬的荼毒，在装修阶段，弱电规划也是我最感兴趣的部分。因为动作太慢，年前就做了砌墙粉墙，水电已经来不及做了，先上一张网络拓扑图。（本人所有相关知识均来自网络及实践，很多东西都不专业，我写文章也尽可能通俗易懂，毕竟我也是从完全不懂过来的，很多文章在没有基础的情况下完全像在看天书，当然如有不足或者误导请评论区提出，方便我及时改正，谢谢）
因为这应该是我在本地买得起的最大面积的机会，后期哪怕要换房估计也买不起更大的，所以这次对于弱电的整体思路是“一步到位”“冗余”。弱电规划涉及万兆、NAS、监控、无线等等，挨个规划吧。
有线网络布局
因为一直没舍得把电信绝版套餐更换（目前移机到了丈母娘家），所以未来大概率还是电信套餐（目前的绝版套餐是99元/月，返现38元/月，实际61元/月，3张电信卡合计40G的4G流量，超过40G后降速，合计300分钟通话，500M宽带，因为主号不能换，所以我已经把我原来136的移动号码携号转网到电信作为副卡正常使用），而且在我们本地公网IP也是最容易获得的，这也是我坚定继续用电信的决心。
看看电信速率，我体验了从2M-6M-100M以上的速率，我感觉不久的将来网速达到1000M甚至1万M应该只是时间问题。所以我觉得如果考虑一套房子居住时间在10年以上，万兆还是有必要是考虑的。
那么这里涉及到了用万兆到底是用电口还是光口，电口就是我们常见的网线的接口，也叫“RJ45”接口，现在也有人布线的时候会布超6类，甚至7类，然后用万兆电口交换机组万兆网络，弊端嘛就是产品少价格贵（比光口的贵好几倍）发热量大（听人说的）
光口的话很多人口中的光口其实是比较宽泛的，因为光纤内部是靠光去传递信息的，光通过亮、灭来传递0和1，有点类似摩斯密码，那么在通信的时候需要先把电信号转换为光信号，在发射端接收到光信号的时候要再变成电信号，那么这个转换就需要一个模块，也就是光模块，我知道的光模块有“SFP”（千兆）、“SFP+”(万兆）、“MPO”（这个是我看了站内MistyMoon大神的文章后才知道的），具体请百度或者淘宝（我其实挺讨厌很多随手百度一下不需要检索或者淘宝搜索一下就能找到答案的还非要问人家的）
上面说的“SFP”口也好，还是“SFP+”口也好，都是插在交换机上或者电脑的网卡上的，那么这个模块还有一端是接光纤的，所以接光纤端也有一个接口，我知道的接口有“SC”和“LC”接口，SC接口一般比较大，我们家光猫上光纤入户的就是SC接口（几乎都是SC的吧），LC接口比SC接口要小一些。因为SFP+（SFP和SFP+外形基本一样）尺寸也就那么大，所以光模块上要么只能接一根SC接口的光纤，要么能接两根LC接口的光纤。但是我看光猫基本都是单SC接口，光模块基本都是双LC接口

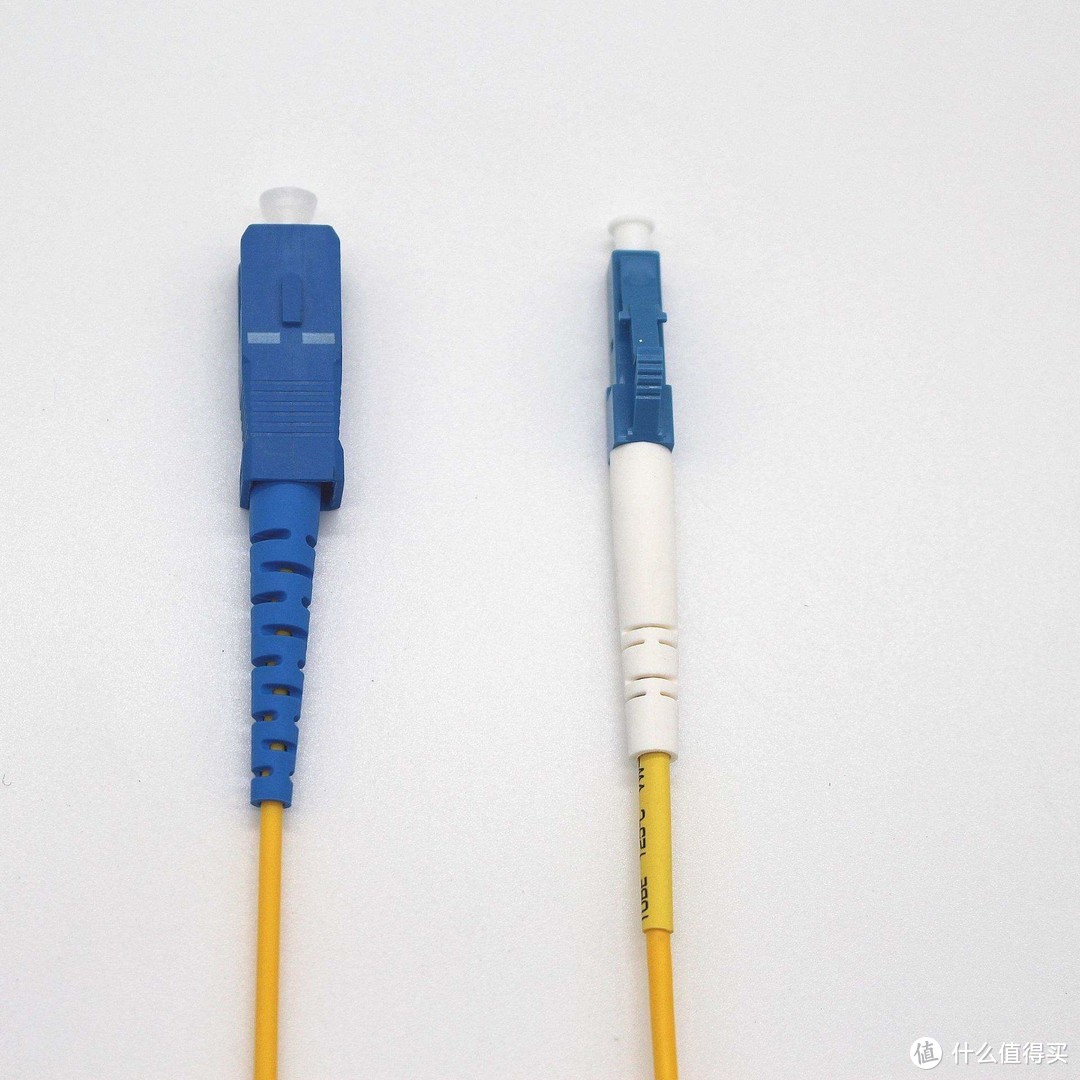

左边的是SC，右边的是LC
MPO不在这里深入讨论了，因为，我不懂，而且目前也没钱玩，MPO的话已经是40G起步的，夸张的要到100G，到这个阶段光纤（好像比较便宜的也要80+8x米数）和光模块（基本40G的也要300块起步吧）更贵的，你还别说40G和100G交换机的价格，至于要达到这个速度的硬盘数量，对我而言就是个天文数字了。
所以，我的有线网络思路也出来了，千兆电口+万兆光口混合组网，也不想去折腾什么2.5G了，总感觉是过渡产品。想想下十年前的 电视机 连个网线接口都不见的有，现在电视机上RJ45基本都普及，没准都不用10年，自带SFP+接口的电视，甚至自带LC接口的电视就能普及（好像很多Z打头的主板都标配光纤接口声卡了吧，虽然绝大多数人可能没用过），但是个人感觉8K电视普及了的话光口设备会越来越多。另外搬了新家NAS肯定也要给他搬个家，升级下，都上42U机架了，塞满硬盘上10G数据传输也是刚需。

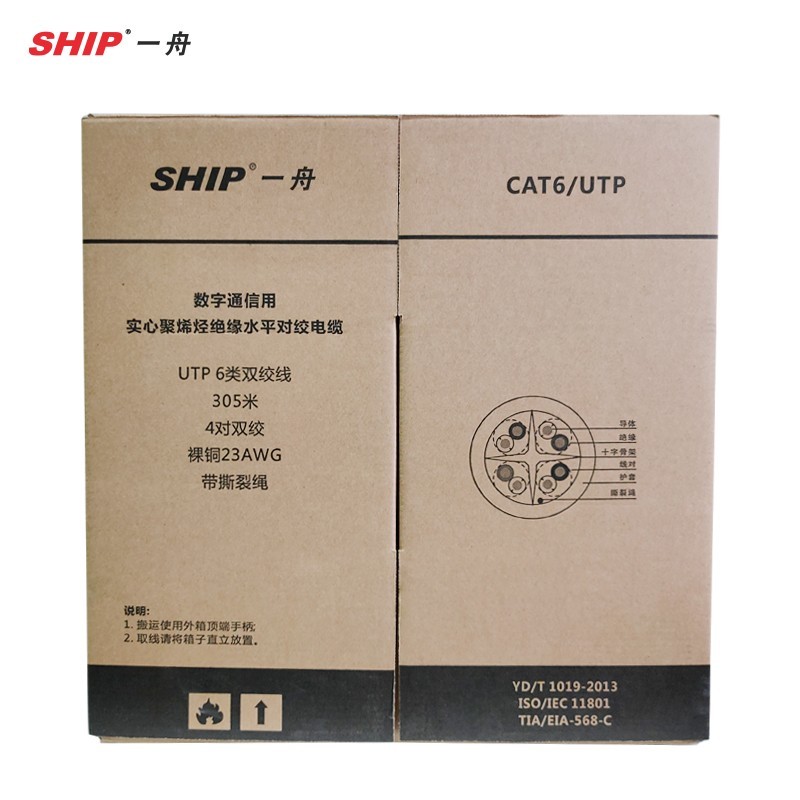

千兆电口：我选择了一舟6类网线，0.57mm线径，23AWG，一箱双12到手价629元，不算很便宜。至于为啥选一舟不选秋叶原啥的，纯属个人喜好，你也可以用日线啥的。
在网线铺设方面计划在所有的电视机背后预留2路网线，一路用于网络，一路用于IPTV，避免后期万一有需要还要单线复用；在书桌旁预留2路，一路用于电脑上网，一路用于备用，或者链路聚合，或者有线zig bee网关都可以（比如我自己一直没搞明白的zigbee 2mqtt），另外在床头和书架，进门 玄关柜 等位置预留1路网线给mesh路由，保证全屋5GHz信号覆盖的前提就是哪里都有网线。
万兆光口：光纤基本上考虑多模OM3，原本也考虑过单模，但是听值得买上的大佬说，家庭环境单模距离短，有可能会烧毁光模块，而且单模相对多模功耗更大（别说啥不考虑功耗，相差20W一年24不停开着就不少钱了，我一直秉持该省省该花花的原则），至于用成品LC光纤穿管还是多芯裸线后期热熔或者冷接没考虑好。因为我们家有线挺长的。也希望懂得大神评论区给点意见。

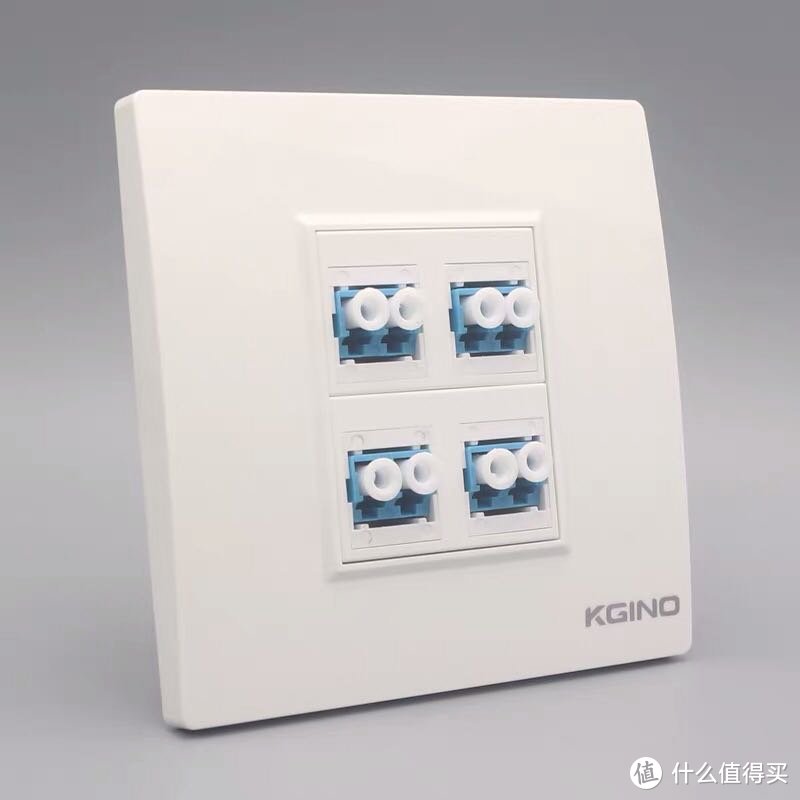

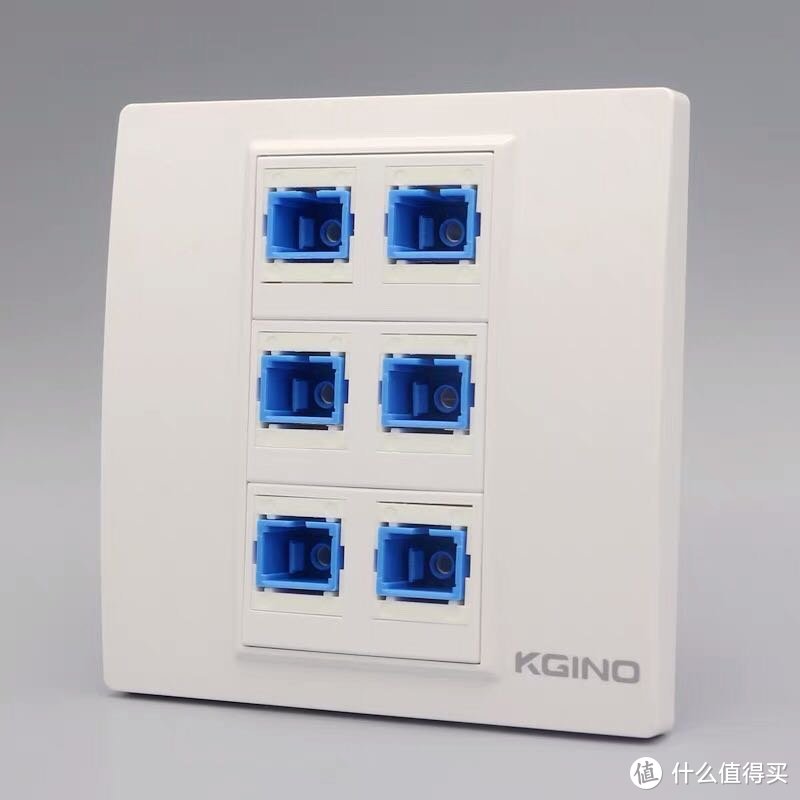

如果直接用成品线，一根20管可能能走2路也就是四根LC估计也差不多了，如果走裸线，好像搭配6口的SC面板可以走3路光纤，弊端是需要找人热熔甚至自己想办法冷接。
当然，不知道LC头能不能热熔或者冷接，可以的话走四路甚至六路都不是不可能。
这里提醒下家里要用光纤局域网的值友，装修的时候用加深的86底盒，我在拼多多买的差不多2块一个，这个没多少钱，千万不要省。
我在所有有电视的地方都预留了光纤的位置，现在看反正冗余多的一塌糊涂，没准未来哪天就用得上了。

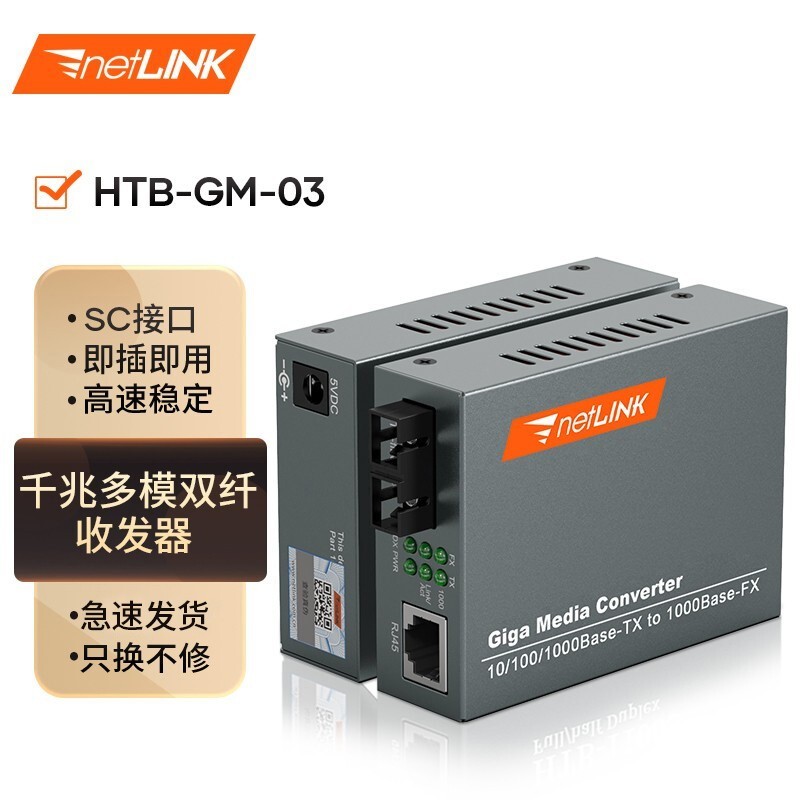

光纤的玩法有很多，如果网线没铺设购，也可以把光纤转换成网线。比如下面这样的。
无线网络

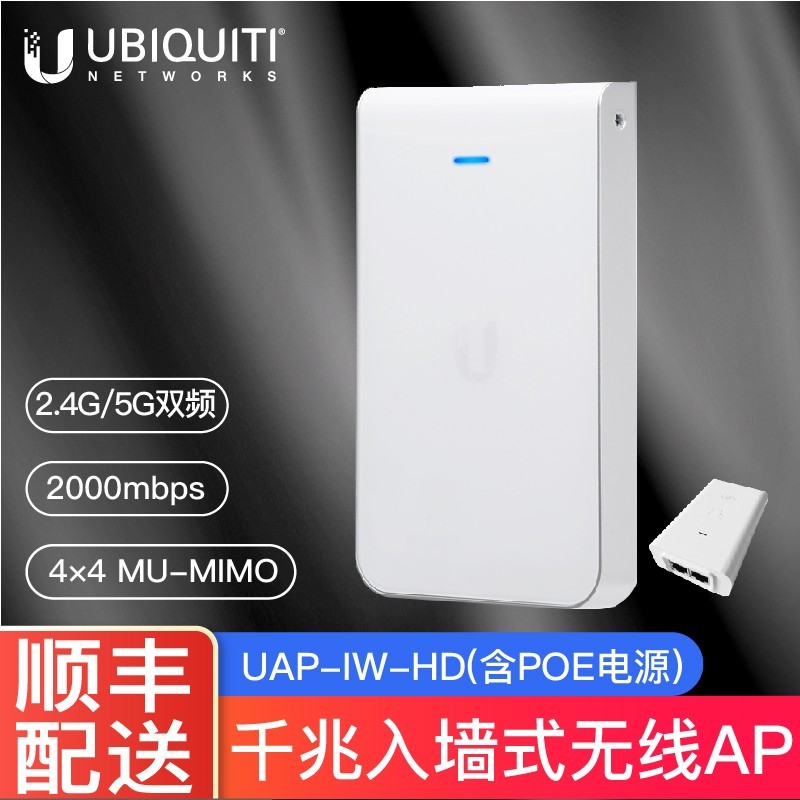

无线网络这块我基本也是没太多考虑，基本上就选定mesh走有线回程的方案，AC+AP个人感觉性价比太低，基本上相同速率的情况下，AC+AP方案会更贵点，品牌方面，TP看不上，UBNT用不起，好的AP面板大且不便宜，一般的AP面板其实也不便宜，散热也是硬伤，当然我不是一棒子打死所有AP面板，不过你想，大多数AP面板塞在一个小盒子里，散热能好吗？信号能好吗？至于吸顶AP一旦定下来后期发现有信号死角，很难解决，因为网线都留了，而且AC控制器和AP都是配套的，回头要升级一换就是换一套，不经济。所以AC+AP我用不起。

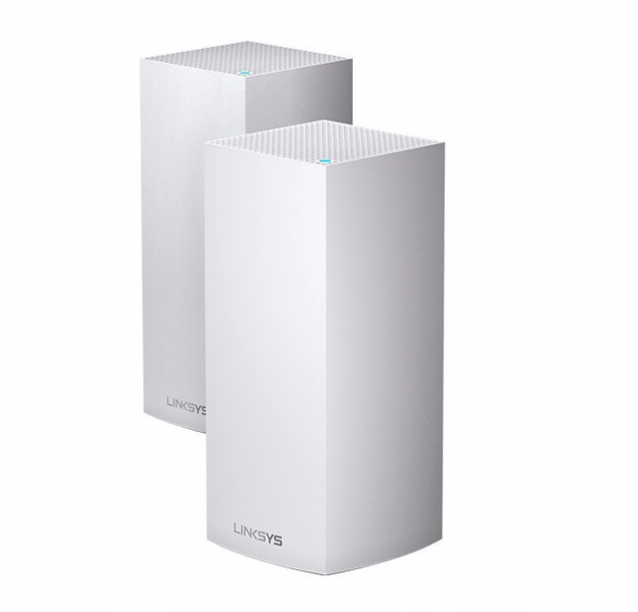

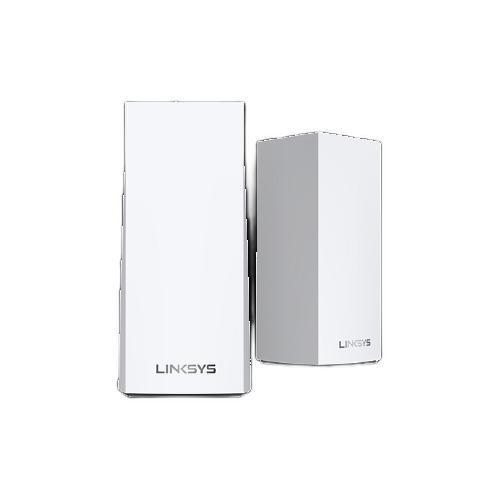

Mesh方案的话品牌还没想好，基本上考虑华硕、网件、领势三选一，很多品牌喜欢搞数字游戏，比如很多人觉得性价比很高的小米，核心的硬件可能没太大问题，但是其他硬件真不见的舍得给你用好东西，至于固件就别提了，很多路由器固件都是基于openwrt魔改的，不能说垃圾吧，不稳定是真的。虽然家里目前用的还是网件R7000，对网件也很有好感，不过网件的界面真的简约，现在刷了梅林，很稳定，但是mesh可能不会选，之前了解到网件的mesh分子母机，离开了母机子机没办法单个工作，而且好像也不支持不同型号混搭，如果未来升级要换只能换一套，不够灵活，不知道现在的新款有没有这个问题。领势好像混搭这块就做的好很多，以后升级其中一只，换下来的拿去海鲜市场应该更容易出手，如果不打算卖拿去父母家做主路由也可以单独用，不过领势的配置真的麻烦，app非常难用，网页端也要点点点很久才能登陆配置界面。华硕最新的mesh还没了解过，之前最早的aimed我了解到是假mesh，所以一直不感冒。总而言之，mesh方案是肯定的，但是具体选啥，等装修完了再说吧。至于其他的品牌，也不知道咋选，毕竟，无线对我而言速度不是第一位的，稳定是最重要的。这里提醒下最近要买领势的值友，主路由可以考虑MX4200，其他子路由可以考虑MX5502，或者MR开头的机型，但是这里提醒一点，除非预算特别吃紧，不建议买Wi-Fi5产品了，林大路说过，有一大堆数据支撑这个论断，具体我忘了，大家自行百度。

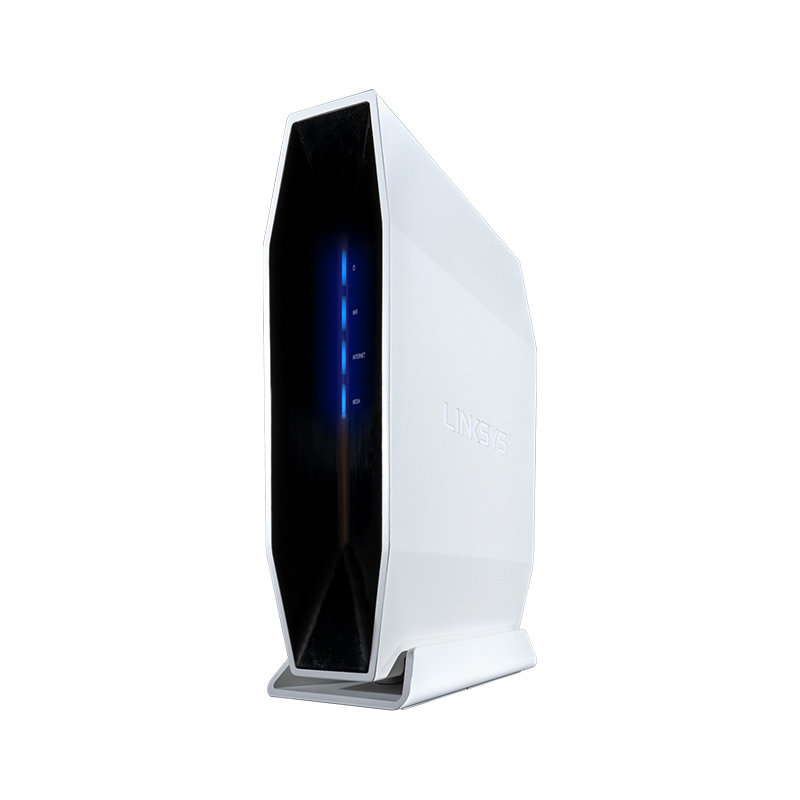

还有买路由器之前最好看下尺寸，别想当然，我推荐我朋友买的MX4200，看到实物我惊呆了，这货就像是1L装保温杯，实在是大。至于领势E系列，官方客服说只有同型号的可以组网，但是听说有人尝试过不同型号的E系列也可以组网，大家可以在评论区留言。重点推荐E9450
NAS
NAS这块目前就搭建了个四盘位的黑群，暂时可以满足自己电影和基本剪辑需求，未来打算全部上机架，这方面我也就半桶水，到时候打算去整个2U或者3U机箱直接上架。需要具体深入了解的可以去看B站的催眠大师～司波图，以及站内“阿文菌”，前者给我感觉理论知识非常扎实大佬的那种，阿文菌是可以帮你把理想照进现实。
监控
因为我们家上叠，所以监控只是装在家门口（看看有没有陌生人），装在厨房外面对着车库门口（我们小区总喜欢有人把车停在别人家车库门口。有点小剐蹭也可以保留证据，这个应该称为停车监控），装在楼顶（可以实时看到楼顶有没有人，有时候两个人在家，其中一个人不带手机跑楼顶上去浇花啥的真的要找）买啥产品没考虑过，这个都是后面的事情。要么 海康威视 （或者他们家荧石）或者大华（乐橙啥的）
家庭影院
因为丈母娘家已经被我搭建了一套“家庭放映厅”（我不敢称之为家庭影院），搭建了135英寸+3.0.0音响系统。回头单独开一篇说吧。
智能家居
基本考虑混搭搭建homeassistant ，树莓派4B 买好了，也装好了系统，最近才开始摸索，还处于非常早的状态“HACS”阶段，看不懂不要紧，我也还不懂，搞懂了我会分享出来。
总结
先说那么多，我们下期再继续。
作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
