1 ACL概述

(1）定义：Access Control List 访问控制列表，其实是一种包过滤技术。访问控制列表(ACL)是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。
(2）作用：

• 1）访问控制列表被广泛地应用于路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。
• 2）当ACL表应用在路由器接口上时，ACL中指令用来告诉路由器哪些数据包可以收、哪些数据包需要拒绝。
• 3）其他场合大多数起到条件匹配的功能。

(3）基于什么过滤：三层IP包头（源IP地址、目标IP地址）、四层头部（TCP、UDP端口号）、[5层数据（偶尔）]。
(4）应用场合：路由器和三层交换机、防火墙配置（一般称为策略）。本节内容主要介绍应用于路由器及三层交换机的ACL。

tips:
1）本节的ACL是对网络资源的控制。
2）为什么ACL是一种包过滤技术呢，为什么不是帧呢？由于是对IP包进行过滤。
3）防火墙不建议对5层数据进行过滤，因为会降低速度。防火墙主要是过滤网络流量，但是对病毒木马并不是专场，需要过滤病毒木马，可以买IDS和IPS。

2 ACL原理

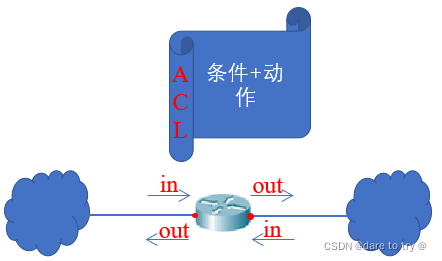

（1）ACL表必须应用到接口的进或出方向才生效。如下图，进出（in/out）是针对路由器而言，在每个接口上都有两个方向。

（2）一个接口的一个方向（进或出）仅应用一张ACL表。
（3）应用到进还是出方向取决于流量控制的总方向。
（4）检查顺序：ACL表严格自上而下逐条检查，因此条目顺序很重要。
（5）ACL表中自上而下有多个条目，每个条目由条件与动作构成。每当有流量来时，严格自上而下逐条检查条目，①当流量完全满足条件时，执行动作；②当流量不完全满足条件时，继续检查下一条；③当所有条件都不满足时，则拒绝通过，这是隐藏在ACL表最后的。
（6）案例：

• 1）案例1

• 2）案例2

  3）案例3

3 ACL分类

ACL主要分为标准ACL和扩展ACL。其中扩展ACL运用得更多。

3.1 标准ACL

（1）表号范围：1~99。只要将表号设置在这个范围内，就是标准ACL表。
（2）特点：只能基于数据包中的源IP地址对包进行过滤。
（3）配置位置：流量流经的路由器上，由于标准ACL表只能检查源IP，因此需要尽可能配置在离目标近的路由器，以避免误杀。
（4）应用于进口还是出口，取决于流量控制的总方向。
（5）要应用到哪个路由器就在哪个路由器上配置命令：

(6）完整案例：

3.2 扩展ACL

（1）表号范围：100~199。
（2）特点：可以基于源IP地址、目标IP地址、端口号、协议等对IP包进行过滤。

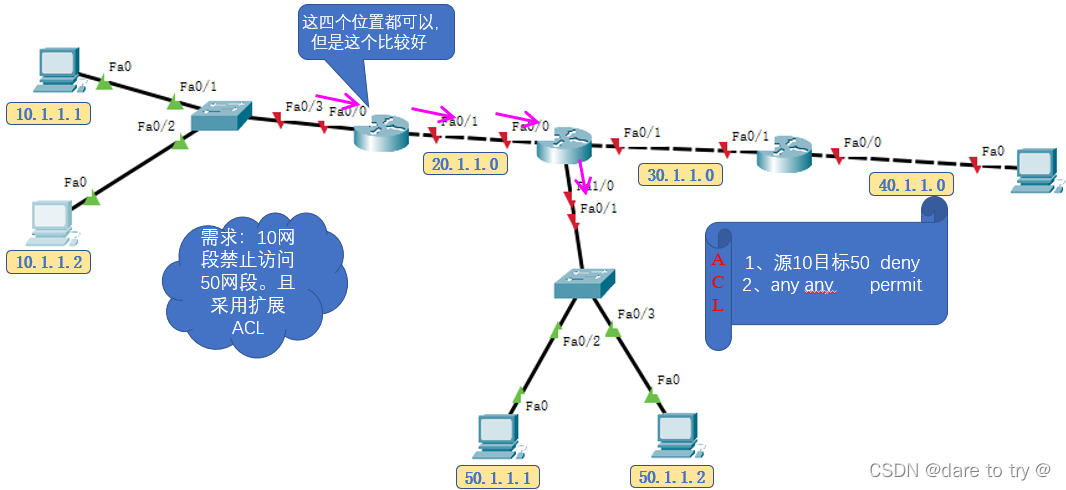

（3）配置位置：流量流经的路由器上，由于扩展ACL表条件丰富，因此尽可能配置在离源IP近的路由器，以减少路由器负担。
（4）应用于进口还是出口，取决于流量控制的总方向。
（5）要应用到哪个路由器就在哪个路由器上配置命令：

4 编写ACL的步骤

（1）ACL表编辑及应用应该在整个网络已经能做正常ping通后再考虑。
（2）由于ACL表是用于过滤IP包，因此首先要根据流量的流向和使用的ACL表类型，判断ACL写的位置（哪个路由器、哪个接口、哪个方向上）。
（3）再考虑如何写

• 1）开始编写时先判断大部分流量是拒绝通过还是允许通过，决定ACL表最后一行如何编写。
• 2）写的时候要注意：越往上一般条件限制越严格。
  （4）一般情况下，标准或扩展ACL表一旦编写好，无法修改某一条、无法删除某一条、也无法修改顺序、也无法插入某一条，只能一直在最后添加新的条目。如果要修改/删除/调整顺序，只能删除整张表，重新写。

5 命名ACL

（1）是对标准ACL和扩展ACL的功能完善，不是第三类ACL表。
（2）作用：可以对标准或扩展ACL进行自定义命名。
（3）优点：（1）自定义命名更容易辨认，也便于记忆。（2）可以任意修改/删除/插入某一条。
可以理解为进入ACL表配置模式才能修改/删除/插入条目，在全局配置模式就只能删除整个表。
（4）相关命令：

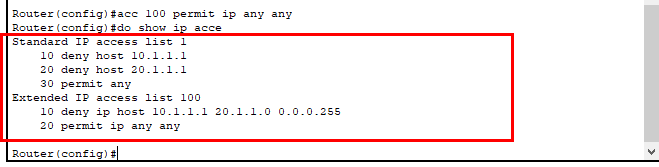

• 1）创建并编写标准和扩展ACL

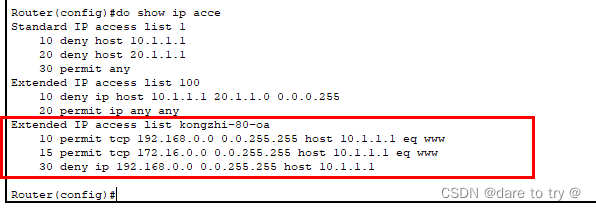

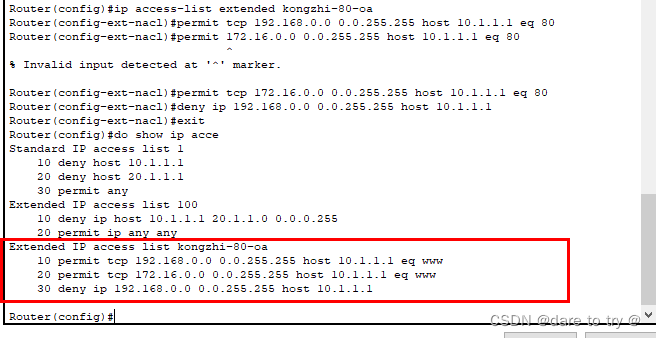

• 2）创建并编写命名ACL

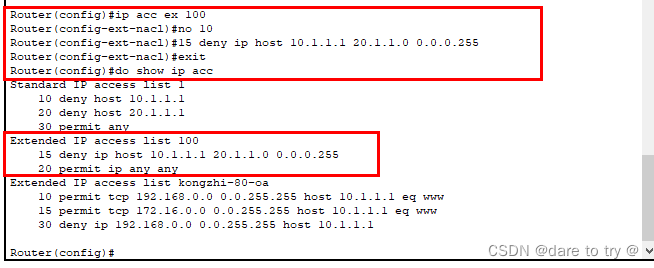

• 3）删除或插入命名ACL的条目

• 4）利用命名ACL的方式删除或插入标准ACL和扩展ACL的条目

6 实验1—基于Cisco Packet Tracer

6.1 实验要求

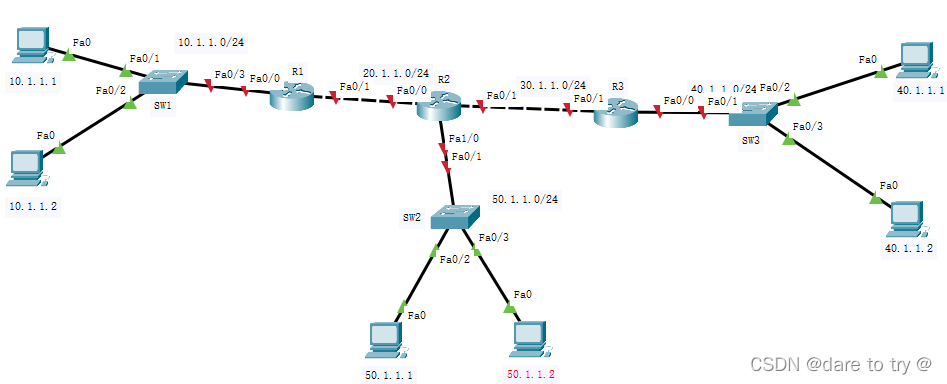

搭建以下网络拓扑图，并要求以下全部使用标准ACL表实现：
（1）要求10网段禁止访问整个50网段，访问其他不受限制；
（2）要求40.1.1.1PC禁止访问50网段，其他访问均不受影响；
（3）要求10.1.1.1禁止访问40网段，其他不受影响。

6.2 实验步骤

ACL表编辑及应用应该在整个网络已经能做正常ping通后再考虑，因此需要先让整个网络ping通。
（1）首先给PC配IP地址
（2）给路由器各接口配置IP
（3）给路由器配置路由
（4）考虑ACL表写在哪个路由器哪个接口的哪个方向上，开始编写ACL表

6.3 实验具体思路及命令

• （1）（2）（3）步骤及命令详见 《路由实验演示》
• （4）考虑ACL表写在哪个路由器哪个接口的哪个方向上

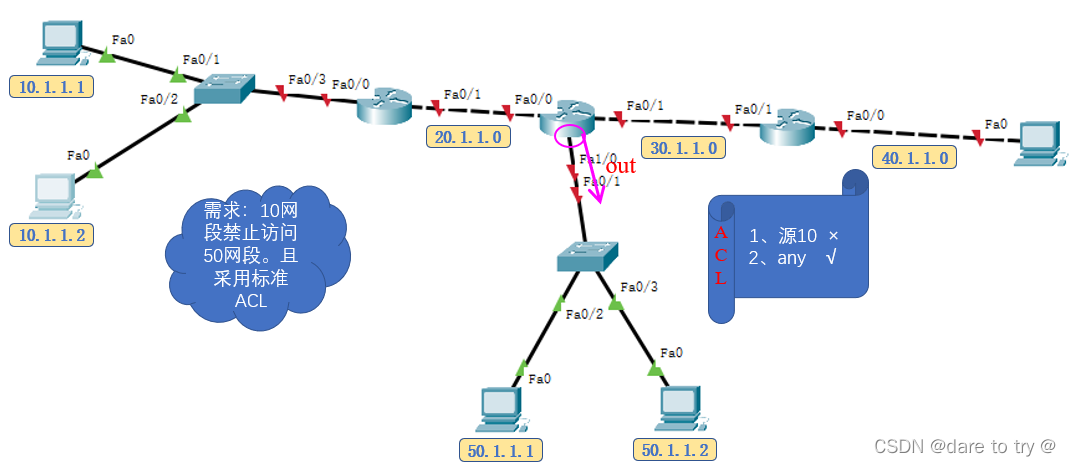

  根据实验要求可知，需要写两张表，表1写在R2的F1/0接口的出方向（用于满足第一二条实验要求），表2写在R3的F0/0接口的出方向（（用于满足第三条实验要求）。开始编写ACL表，具体命令如下：

7 实验2—基于Cisco Packet Tracer

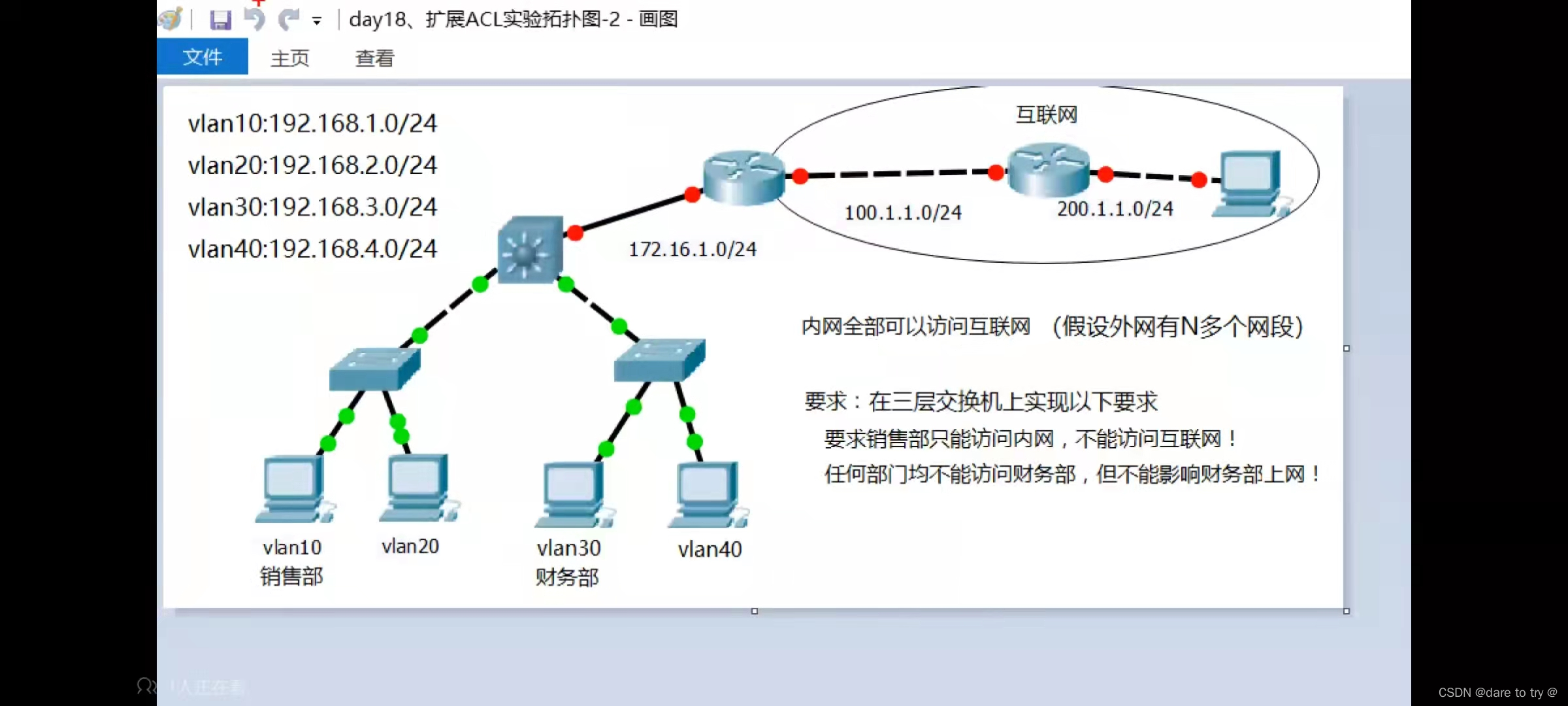

7.1 实验要求

7.2 实验步骤

（1）二层交换部分：

• 第1步：配置trunk接口模式
• 第2步：配置VTP域及创建虚拟局域网—VLAN
• 第3步：划分接口到对应VLAN

（2）三层路由部分：

• 第1步：核心交换机开启三层路由并创建虚拟接口，然后给网关配置IP并开启
• 第2步：核心交换机与路由器相连的接口升级为三级接口并配置IP
• 第3步：路由器接口配置IP
• 第4步：配置路由表

（3）创建并编写ACL表
考虑ACL表写在哪个路由器哪个接口的哪个方向上，开始编写ACL表

7.3 实验具体思路及命令

• （1）（2）步骤及命令详见 [《三层交换机实验演示——基于Cisco Packet Tracer》
• （3）创建并编写ACL表
  根据实验要求，需要在三层交换机上配置ACL表。开始编写ACL表，具体命令如下：

8 归纳总结

（1）NTFS权限列表也是ACL表，不过那是对用户的控制，而本节与之无关，本节是对网络流量的控制。
（2）理解ACL表应配置在哪个路由器、哪个接口、哪个方向上。
（3）掌握ACL的原理、条目的执行规律以及根据需要编写ACL条目。
（4）熟悉相关命令。
