组网需求

当网络比较简单，或者路由器不能通过动态路由协议建立到达目的网络的路由时，可以配置静态路由。但是，与动态路由协议不同，静态路由自身没有检测机制，当网络发生故障时，静态路由无法感知，需要由管理员介入，这样无法保证及时进行链路切换，可能造成业务较长时间中断。

部署BFD for静态路由的方案可以适应链路的变化情况，但是BFD for静态路由要求链路两端的设备都支持BFD功能。如果链路两端有设备不支持BFD功能，可以配置NQA for IPv4静态路由，NQA测试例检测到链路故障后，会把与其绑定的静态路由从IP路由表删除，使业务流量切换到无链路故障的路由，避免业务的长时间中断。

如图1所示，在IP城域网组网中，网络设计成冗余备份链路，其中：

• 在DeviceB和DeviceC上都配置到用户的静态路由，DeviceB为主用设备，DeviceC为备用设备；
• 正常情况下，要求业务流量走主用链路DeviceB→SwitchA；
• 当主用链路出现故障后，业务流量切换到备用链路DeviceC→SwitchA。

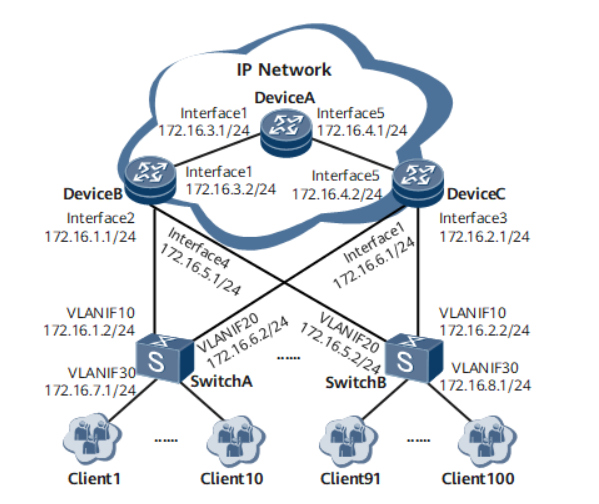

图1NQA for IPv4静态路由组网图

配置思路

1. 创建ICMP类型的NQA测试例，用来检测主用链路的故障。在NQA测试例客户端DeviceB与被测试设备SwitchA之间建立ICMP类型的NQA测试例，检测主用链路DeviceB→SwitchA是否正常。
2. 配置静态路由，在主用链路上绑定NQA测试例。在DeviceB和DeviceC上配置静态路由，其中在DeviceB配置静态路由与NQA联动，当NQA测试例检测到链路故障时，通知路由管理模块把静态路由从IP路由表中删除。
3. 配置动态路由协议。在DeviceA、DeviceB和DeviceC上配置动态路由协议，使这些设备之间可以相互学习路由。
4. OSPF协议引入静态路由，并为主用链路设置较低的开销值。在DeviceB和DeviceC上配置OSPF协议引入静态路由，并且为DeviceC引入的静态路由设置较高的开销值。DeviceA从DeviceB和DeviceC学习到通往同一目的地址的路由时，会优先选择开销值较低的链路DeviceB→SwitchA。

操作步骤

1.配置IP地址，具体配置过程请参考配置文件

2.在DeviceB上配置DeviceB和SwitchA之间的NQA测试例

3.配置静态路由

# 在DeviceB上配置与NQA测试例联动的静态路由。

# 在DeviceC上配置静态路由。

4.在DeviceA、DeviceB和DeviceC上配置动态路由协议。本例选择OSPF动态路由协议。

# 在DeviceA上配置OSPF协议。

# 在DeviceB上配置OSPF协议。

# 在DeviceC上配置OSPF协议。

5.在DeviceB和DeviceC上配置OSPF动态路由协议引入静态路由

# 在DeviceB上配置OSPF动态路由协议引入静态路由，并且把路由开销值设置为10。

# 在DeviceC上配置OSPF动态路由协议引入静态路由，并且把路由开销值设置为20。

6.查看配置结果

配置完成后，在系统视图下，在DeviceB上执行display current-configuration | include nqa命令，可以看到静态路由已经绑定NQA测试例。执行display nqa results命令，可以看到NQA测试例已经建立。

# 查看NQA for静态路由的配置。

# 查看NQA测试结果。

可以看到“Lost packet ratio: 0 %”，这说明链路状态完好。

# 查看DeviceB的路由表，可以看到静态路由存在于路由表中。

# 查看DeviceA的路由表。

可以看到有一条到172.16.7.0/24的路由，下一跳指向172.16.3.2，cost值为10，因此业务流量会优先走链路DeviceB→SwitchA。

# 关闭DeviceB的GigabitEthernet 1/0/1接口，模拟链路故障。

# 查看NQA测试结果。

可以看到“Completion:failed”、“Lost packet ratio: 100 %”，这说明链路发生了故障。

# 查看DeviceB的路由表，可以看到静态路由消失。

# 查看DeviceA的路由表。

因为DeviceB上的NQA测试例与静态路由是联动的，当NQA检测到链路故障后，就迅速通知DeviceB与其绑定的静态路由不可用，DeviceA也不能从DeviceB处学到通往172.16.7.0/24的路由。但是DeviceA可以从DeviceC处学到通往172.16.7.0/24的路由，因此可以看到通往172.16.7.0/24的路由下一跳指向172.16.4.2，cost值为20。业务流量切换到链路DeviceC→SwitchA。
