4G模组通信配置相关概念及流程
- 一、cs域和ps域：
- 二、移动设备上网流程
- 三、PDP上下文
- 四、TCP/IP AT 命令使用流程图（EC200x）
- 参考
MS：移动台，可以是手机、无线通信模块等设备BSS：移动基站GGSN：移动网关，和外部数据网络（包括企业内部网、Internet、WAP网站、行业内部网等）相连，MS经由GGSN就可以和外部数据网络“自由交谈”了PSTN：外部数据网络（包括企业内部网、Internet、WAP网站、行业内部网等）- 4G模块首先要请求网关分配一个IP地址（称为PDP地址，可以看做是移动网关内部的私有地址），然后才能经由网关和外部数据网络通信。这个请求网关分配地址的过程称为
激活PDP。 - PDP地址就像开通有线电话时，开通工单上的电话号码，而PDP上下文就是这张电话开通工单，上面不仅有分配给你的电话号码，还有这部电话对应的其他属性、其他功能的信息。
PDP上下文是一个结构，而PDP地址只是结构中的一个成员而已，除此之外，还包括QoS、APN等，这些都是PDP上下文的内容。- 在PDP上下文中，有一个重要的参数APN，
APN是4G模块用来告知网关要访问哪种外部数据网络（外部分组数据网，包括企业内部网、Internet、WAP网站、行业内部网等）；还是以刚才的开通电话为例，开通时要求“仅支持省内电话呼入呼出”、“仅支持国内电话呼入呼出”、“可全球呼入呼出”这个就相当于是电话单的APN。 - 请注意必须接收到上一个AT命令的执行结果后（例如：OK/CME ERROR/CMS
ERROR），才能执行下一个AT命令。一般情况下，如果在 6 0 s内 没有收到AT命令执行结果，建议重启模块。 - 若150s内未收到AT+QIACT响应，1 0 s内未收到AT+QICLOSE响应，4 0 s内未收到AT+QIDEACT响应，建议重启模块。
- 不建议频繁重启模块。如果因为执行AT命令连续3次重启模块失败，此后第一次可立即重启，然后等待1 0分钟，再进行第二次重启，如果仍重启失败，建议等待3 0分钟，再进行第三次重启，以此类推，逐渐增大重启的时间间隔。
最后更新：2022-02-18 13:16:21 手机定位技术交流文章
文章目录
一、cs域和ps域：
| CS域 | PS域 |
|---|---|
| 主要负责语音业务，如12.2K语音业务，64K视频电话业务等 | 用于数据业务，通俗点说也就是上网业务，接入互联网 |
| 即电路交换域，主要有语音业务（AMR 12.2K），视频电话业务（CS64K） | 即数据交换域，负责数据业务，包括PS384K业务（UE发起384kbps PS域数据业务，是用手机下载一些数据文件等），还有就是高速数据业务包括上传和下载数据业务，也就是HS业务等。 |
| 主要针对实时性要求较高的业务，如语音、视频业务，对延时的要求很高 | 分组数据业务，体现在数据二字上面，主要提供像PS384HS等上网服务 |
| 电弧交换，独占信道主要用于语音，直到通话结束才释放信道，供其他用户使用 | 分组交换（包交换），主要用于数据业务（上网之类），采用分组-转发机制，多用户共用信道资源，使得资源利用率大大提高。 |
在4g下，接入网同时连接CS和PS，即核心网分割为CS,PS，打电话信号走CS，数据业务信号走PS。
二、移动设备上网流程

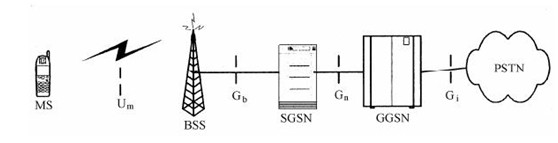

MS（移动台，可以是手机、无线通信模块等设备）要接入外部PDN（外部分组数据网，包括企业内部网、Internet、WAP网站、行业内部网等），首先要具有一个IP地址，称为PDP地址，PDP地址是用于PDN识别MS的PDP上下文时使用的地址。MS以后就通过这个IP地址和PDN进行数据通信，简化的通信图如下：
上图中各关键节点释义如下
三、PDP上下文
PDP上下文，即移动场景，英文全称PDP Context，PDP是分组报文协议的简写，Context翻译成上下文。

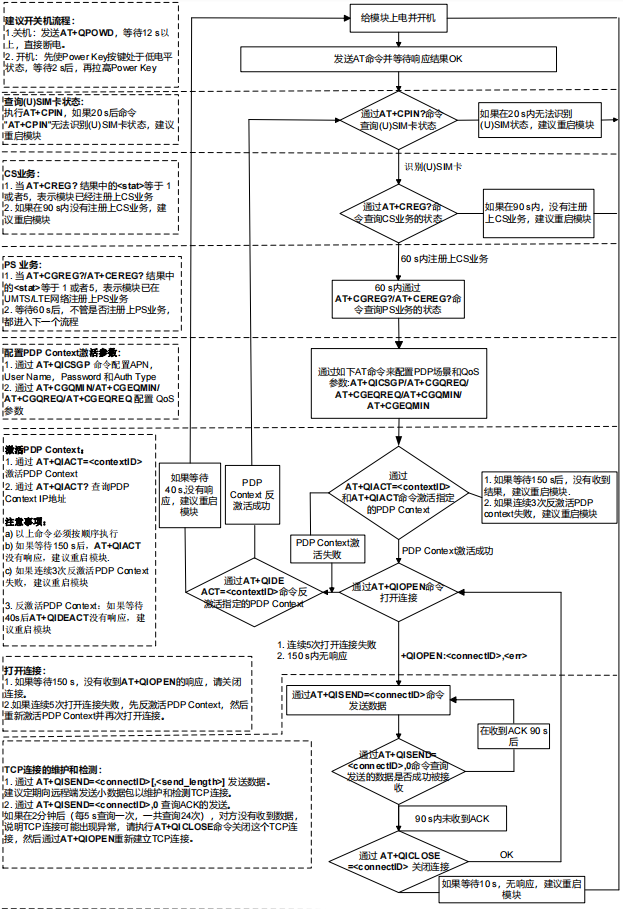

四、TCP/IP AT 命令使用流程图（EC200x）
