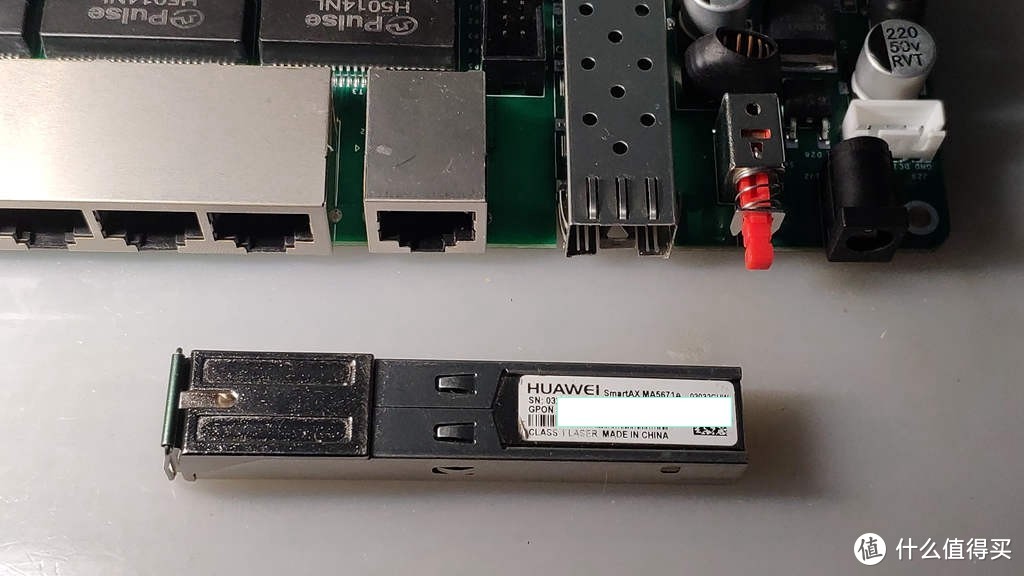

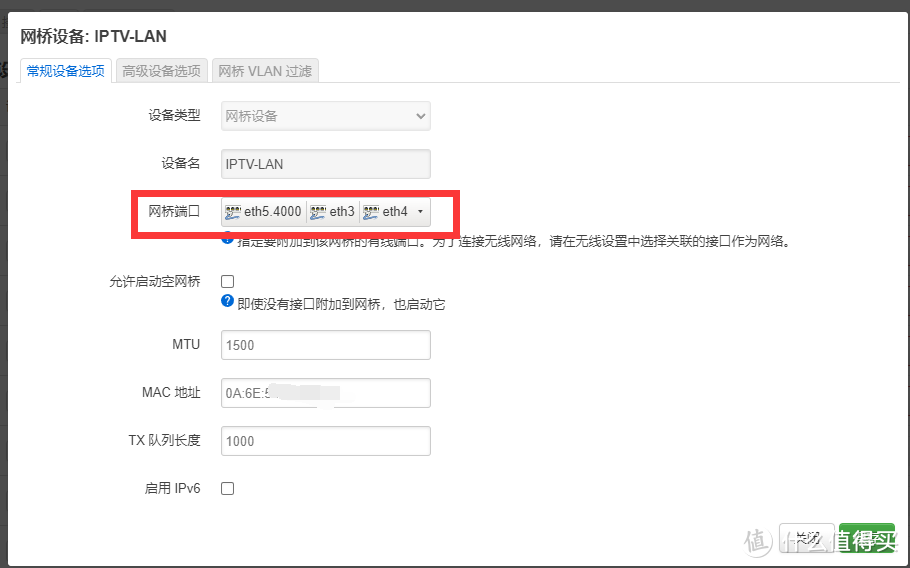

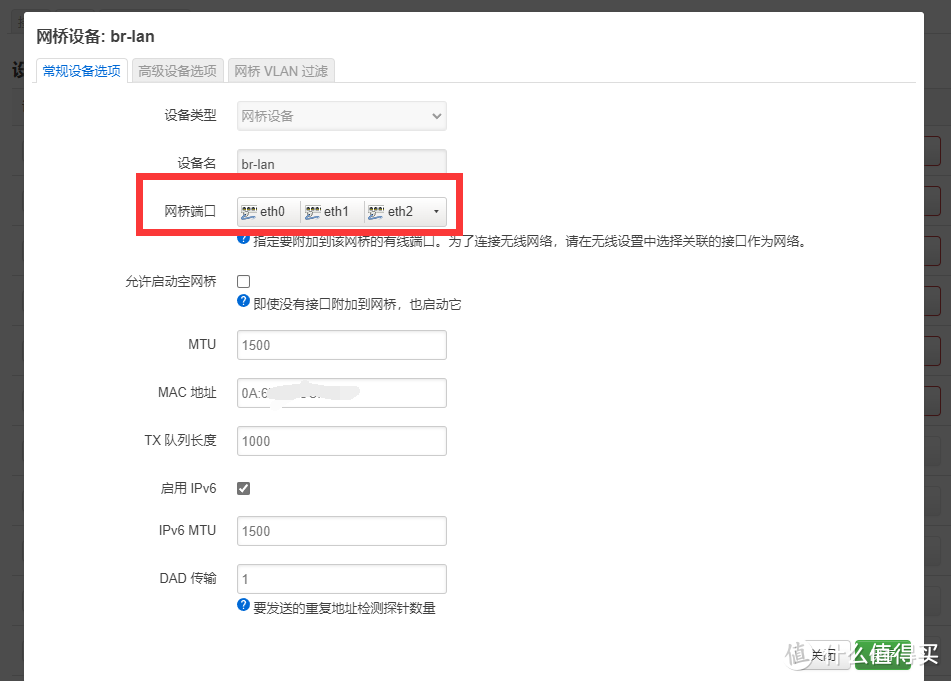

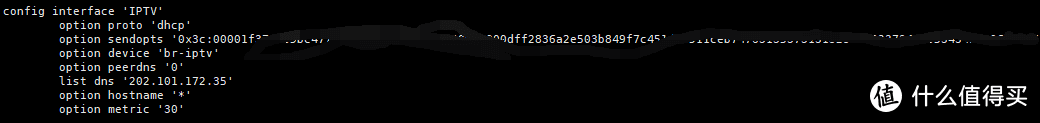

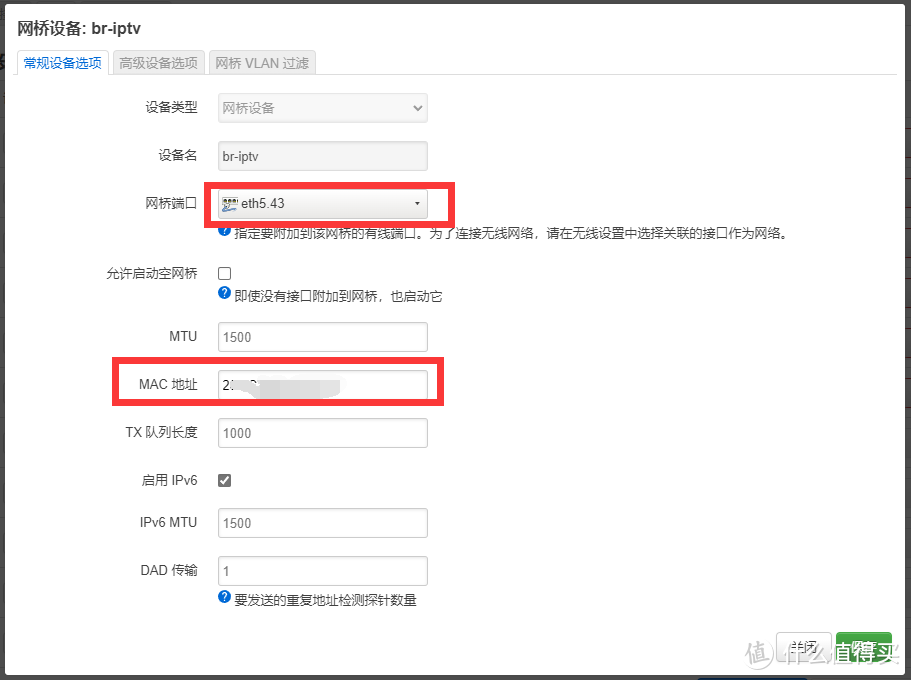

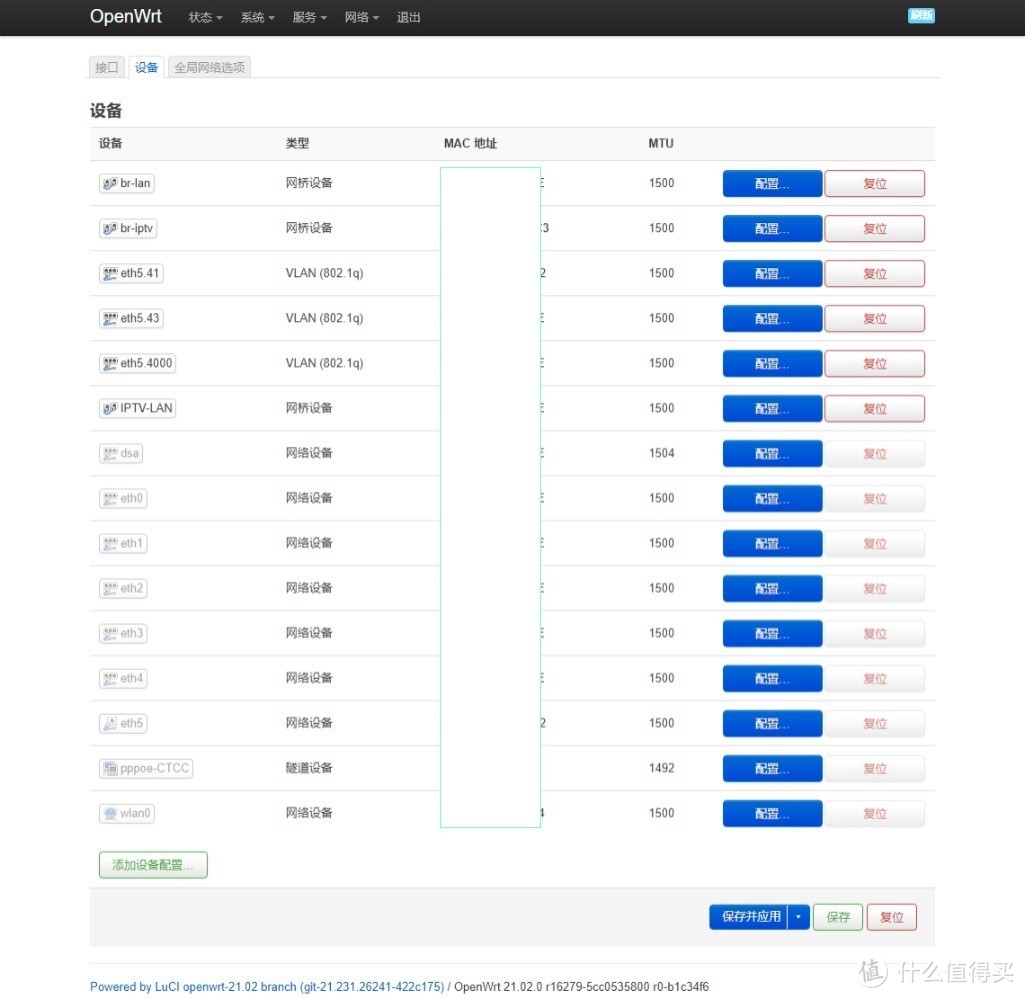

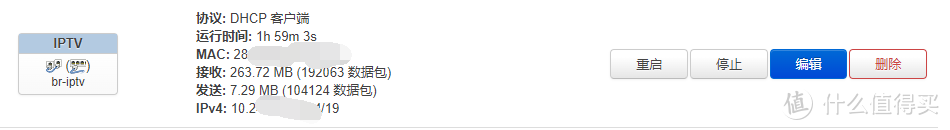

HATLab -M1路由器+MA5671A猫棒实现IPTV代理

最后更新：2022-02-20 11:12:20 手机定位技术交流文章

说明：此路由器是朋友自己绘制PCB制作，赠与本人使用并进行相关测试！暂无公开销售！！

简介

HATLab GateBoard-M1 采用了联发科2核4线程主频1000MHz的MT7621AT MIPS1004k高性能网络处理器，配备了一颗容量512MB、等效频率达到1200M/GT的DDR3内存。单独开发的BIOS使本系统支持从SD-Card和USB存储器启动系统。本系统整体采用模块化的设计，能够方便用户快速地进行软硬件拓展。

联发科 MT7621AT 双核四线程主频1000MHz
等效频率达到1200M/GT的DDR3内存
1 × 512KB SPI Flash BIOS
1 × Nand Flash(可选）
1 × USB3.0垂直母座
1 × 板载USB2.0 XH连接器
1 × JTAG
3 × PCIe+USB+I2C MiniPCIe 连接器
3 × 弹出式SIM卡座
1 × SFP/RJ45千兆Combo口
5 × 千兆RJ45交换机接口
2 × PoE扩展接口
1 × DC电源
1 × Type-C PD + ACM 供电/调试控制台接口
1 × 弹出式TF-Card卡座
7 × 状态指示LED
1 × 温控风扇拓展口
2 × 全功能串口
1 × 实时时钟

外观展示

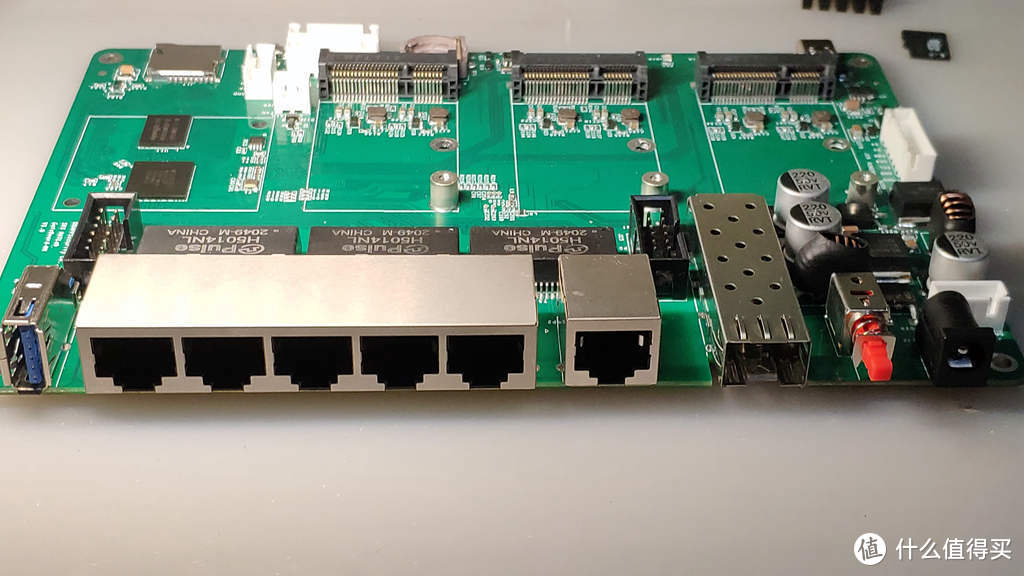

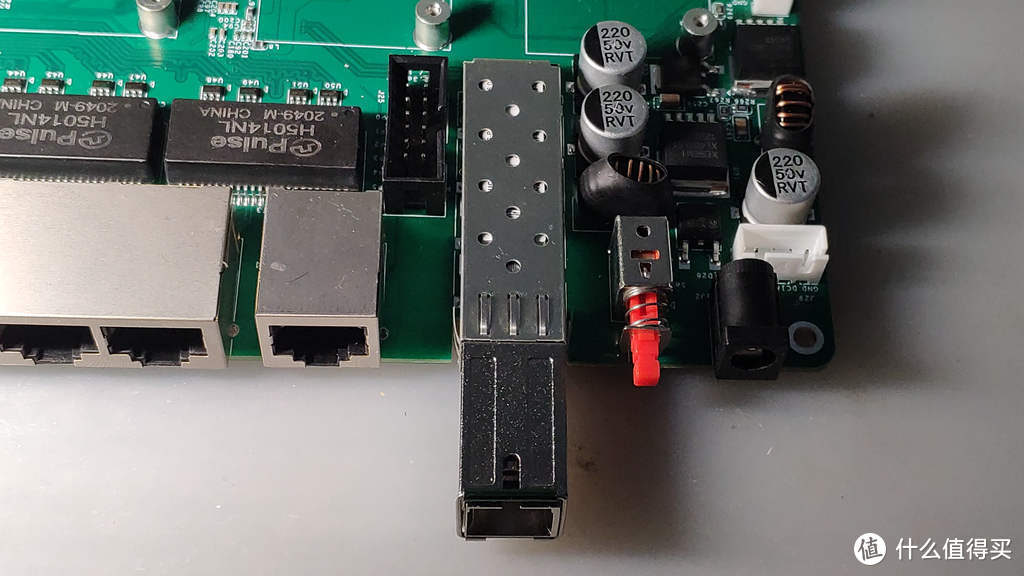

左边5个千兆RJ45交换机接口第六个RJ45和SFP为Combo 左边5个千兆RJ45交换机接口第六个RJ45和SFP为Combo

最左边是USB3.0接口，红色的是电源开关最右侧是DC电源支持12-24V直流输入

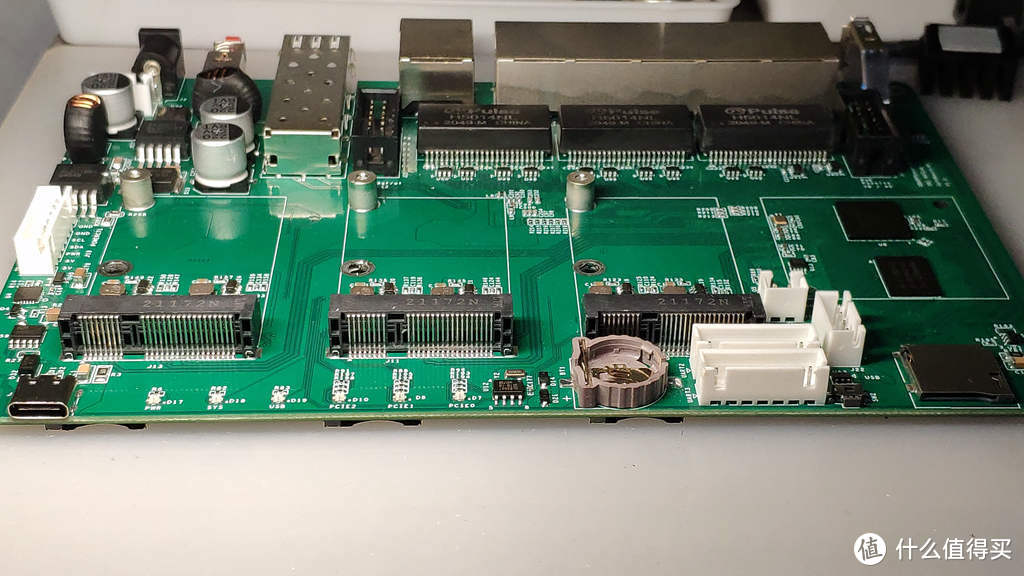

最左侧是USB-C支持 5/9/12/20V Type-C PD 输入，最右侧是TF卡插槽

PCB下方隐约看到的3个插槽是SIM卡槽，对应主板上的三个mini pci-e，可以配合WWAN上网模块使用，中间偏右的圆形部件是CR1220电池座，用于给RTC时钟供电，实现断电时间保持

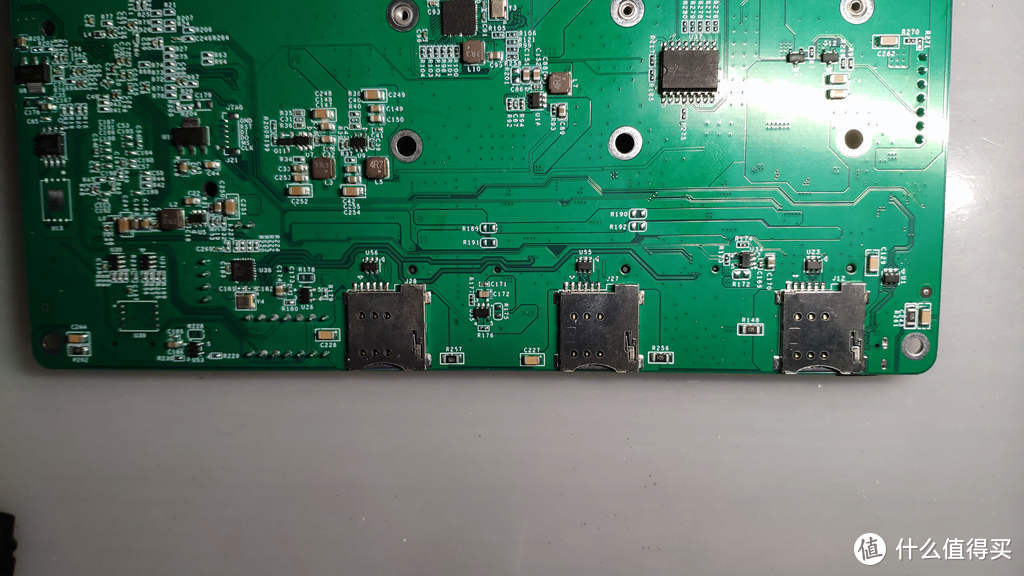

三个SIM卡槽特写

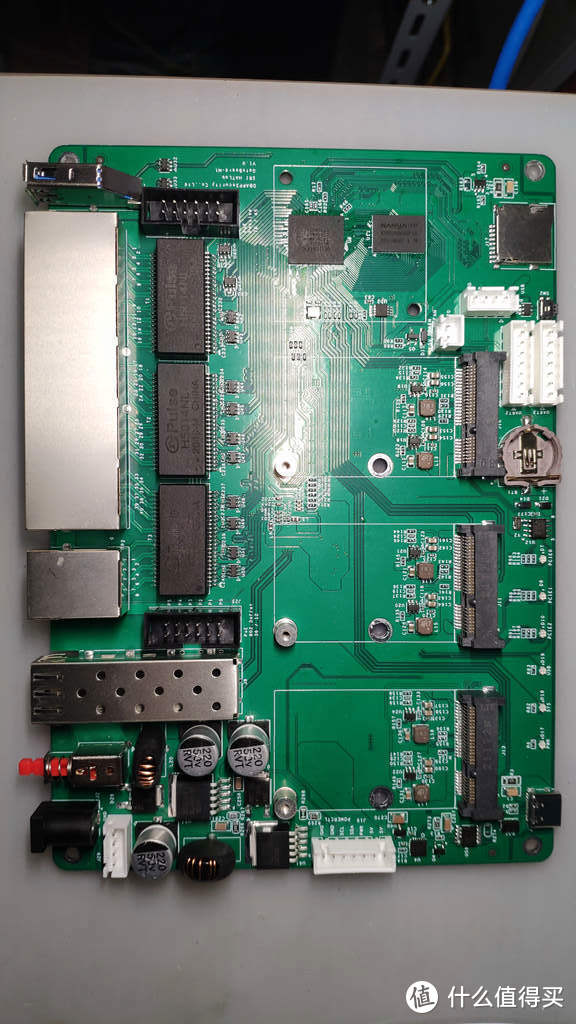

正面特写

板载3个PCIe接口，3个PCIe接口均支持PCIe2.0 x1规范，支持PCIe转USB，PCIe转SATA，PCIe有线网卡，PCIe无线网卡等PCIe功能扩展卡。其中PCIe2支持USB总线的4G/LTE模块的扩展，并且与板载的弹出式SIM卡座联通。

背面特写

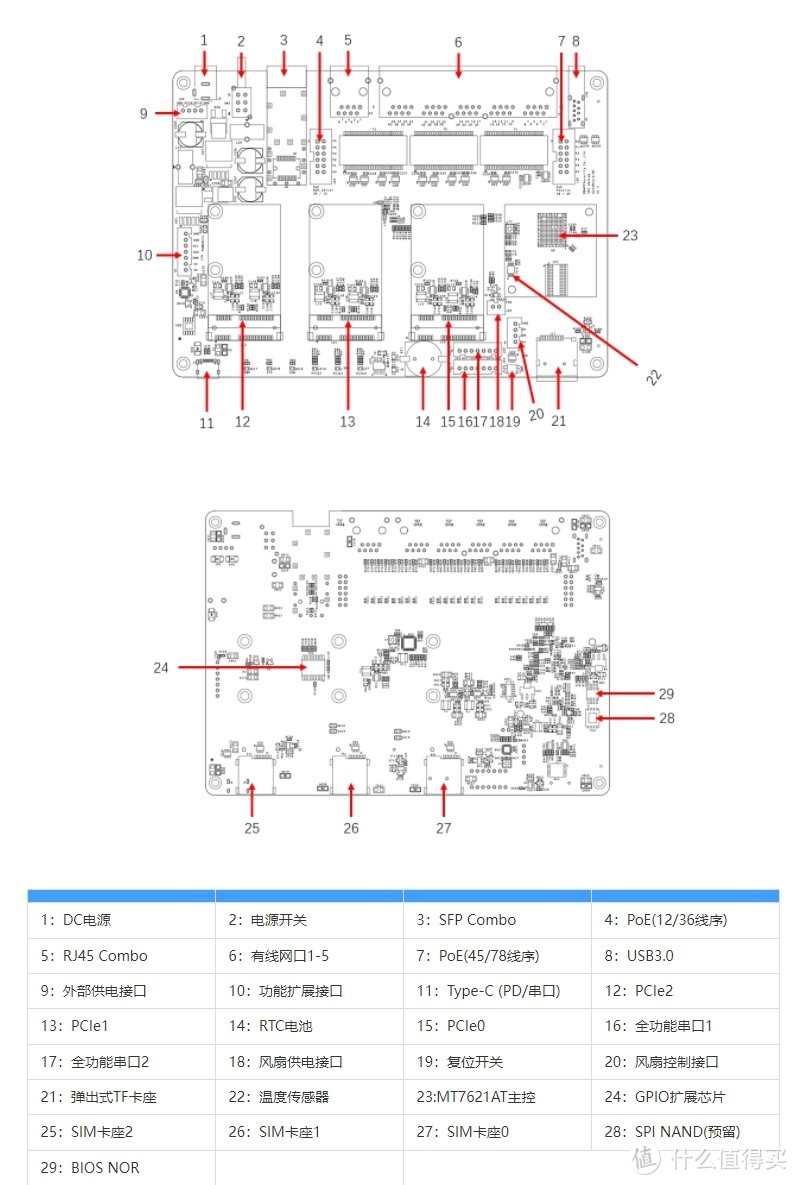

概览

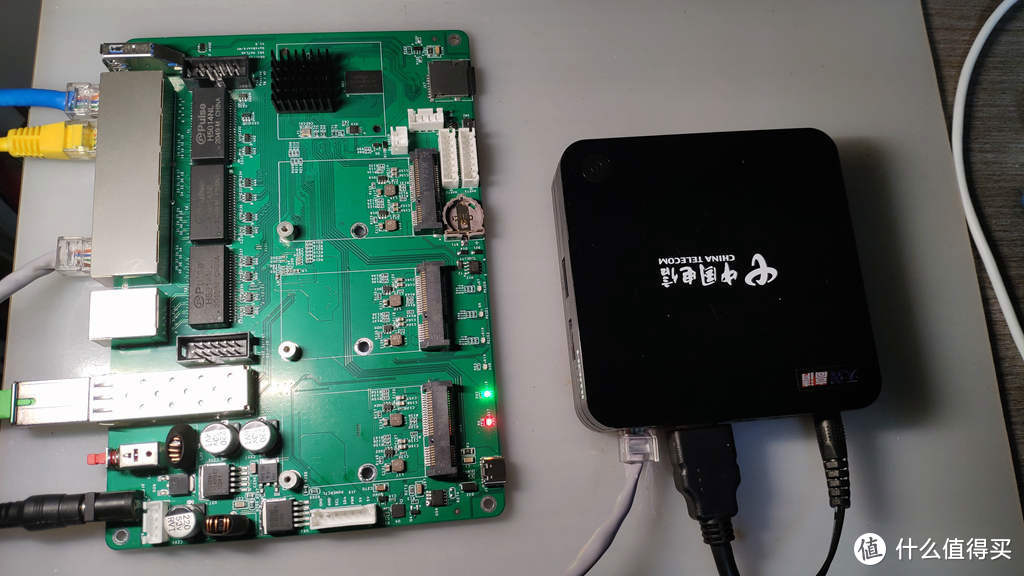

上手使用

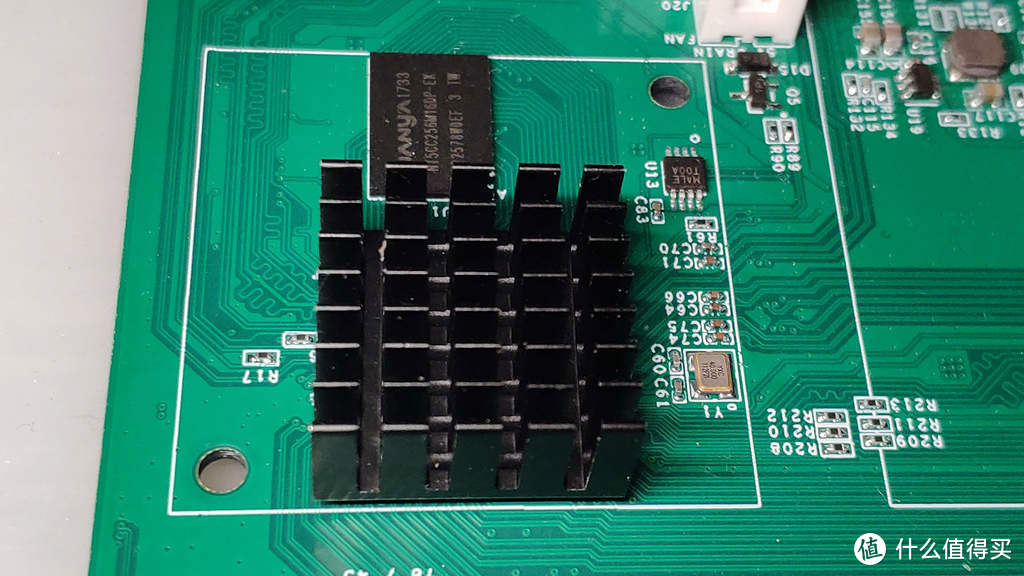

为了表示尊重，加上个小散热片

散热片下方是MT7621，旁边的是512M DDR内存，白色的插座可以接散热风扇

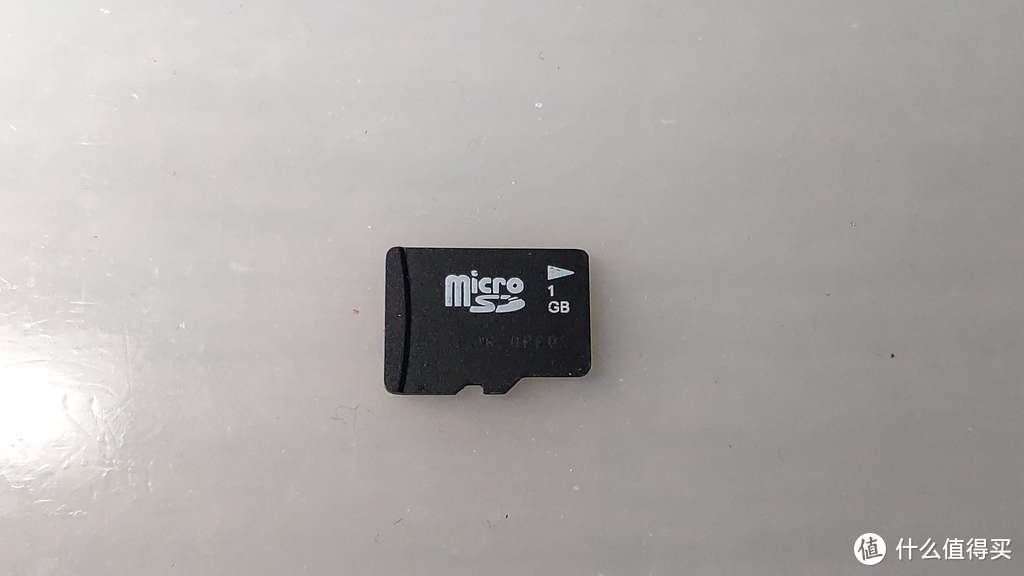

1G TF卡老古董了 1G TF卡老古董了

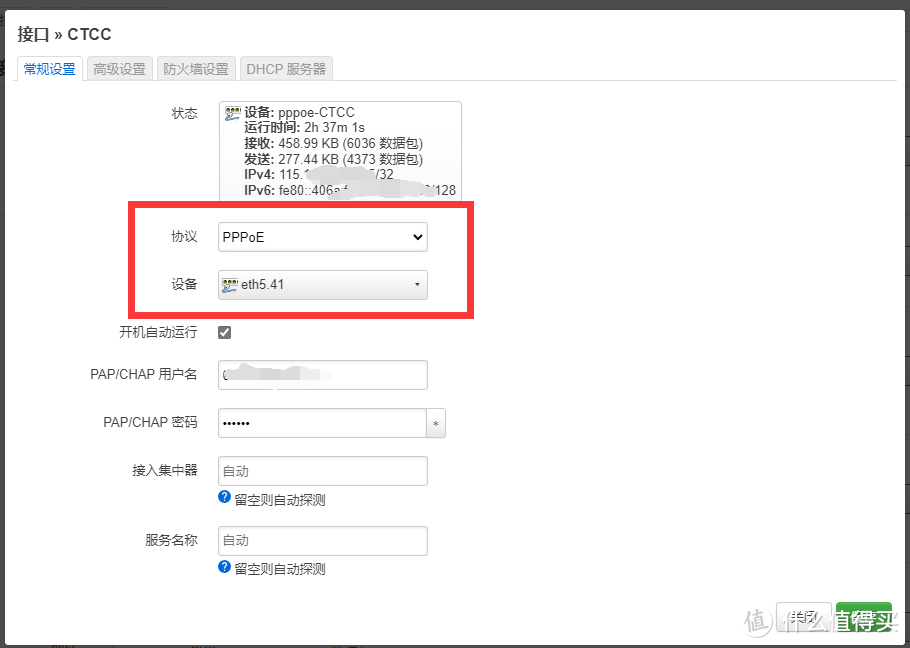

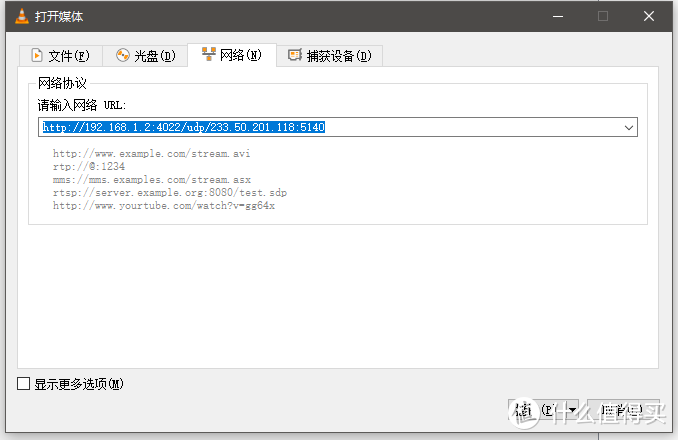

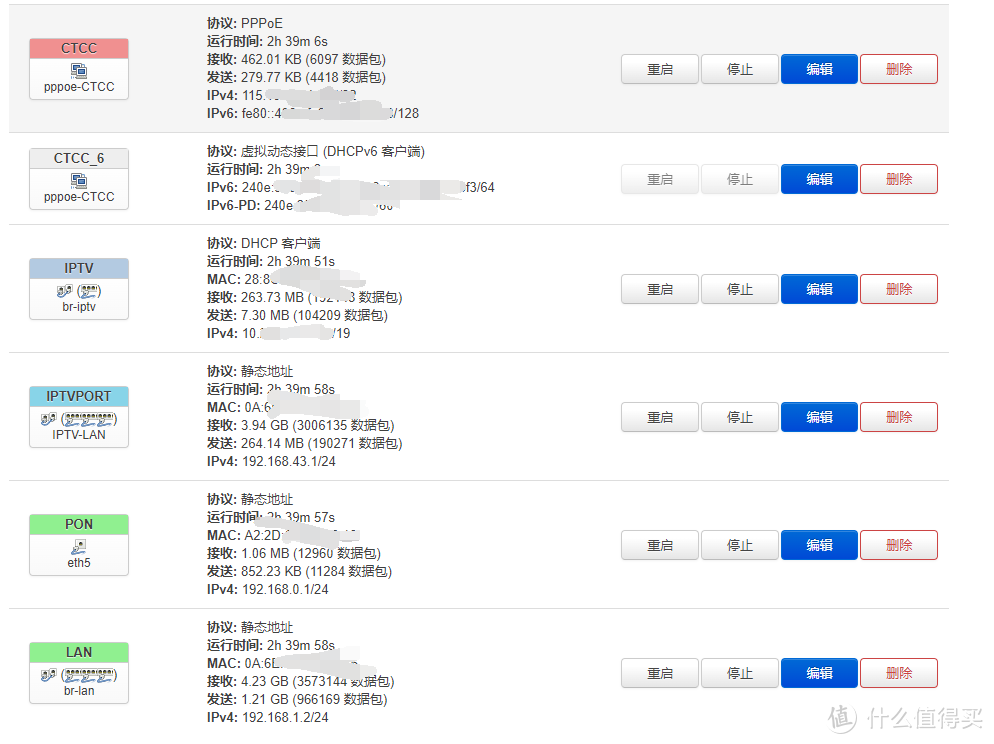

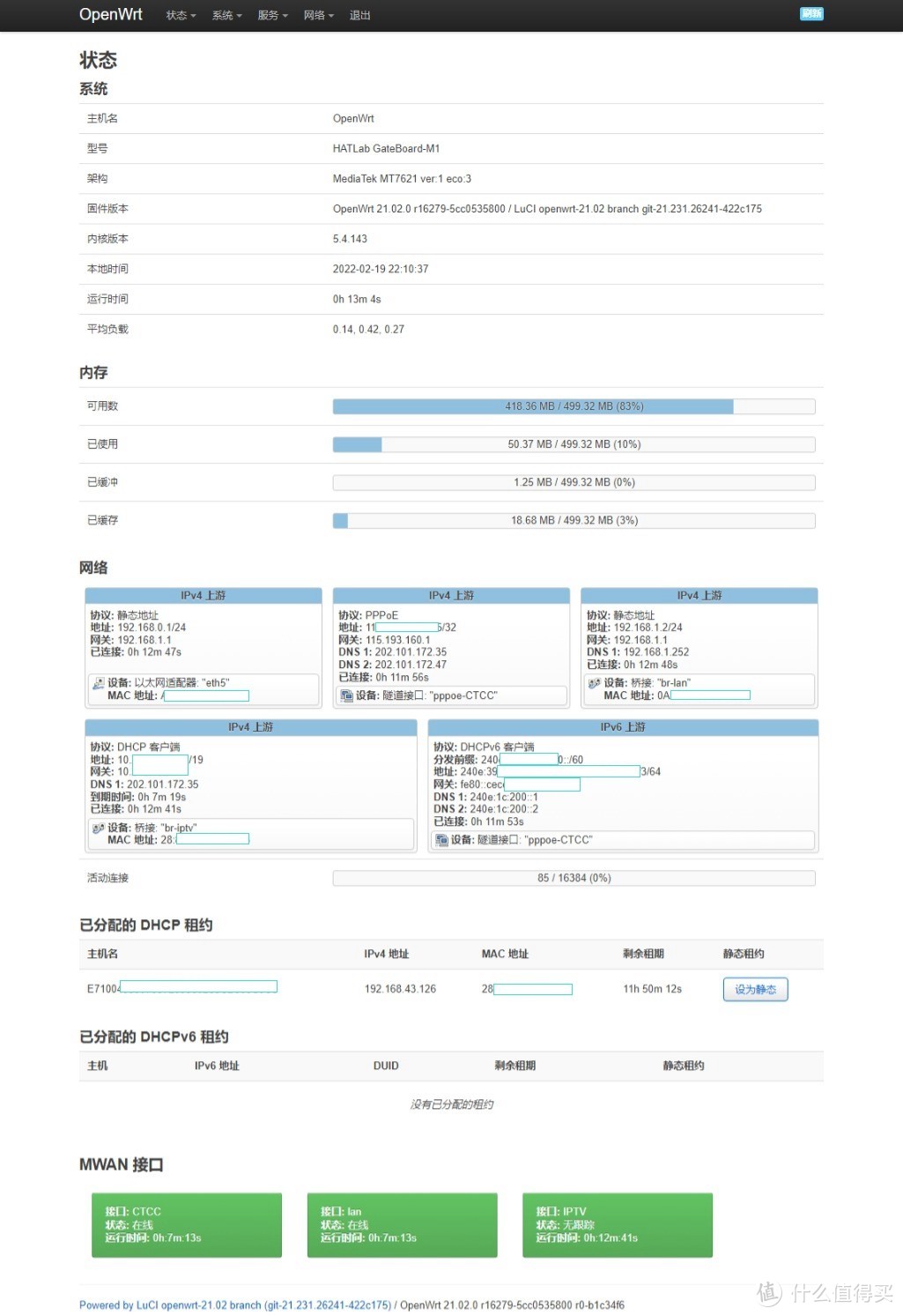

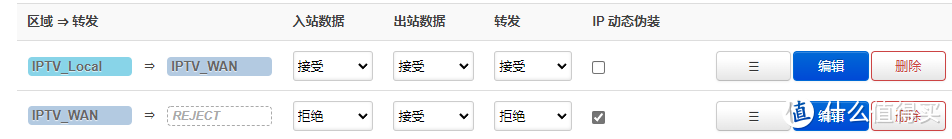

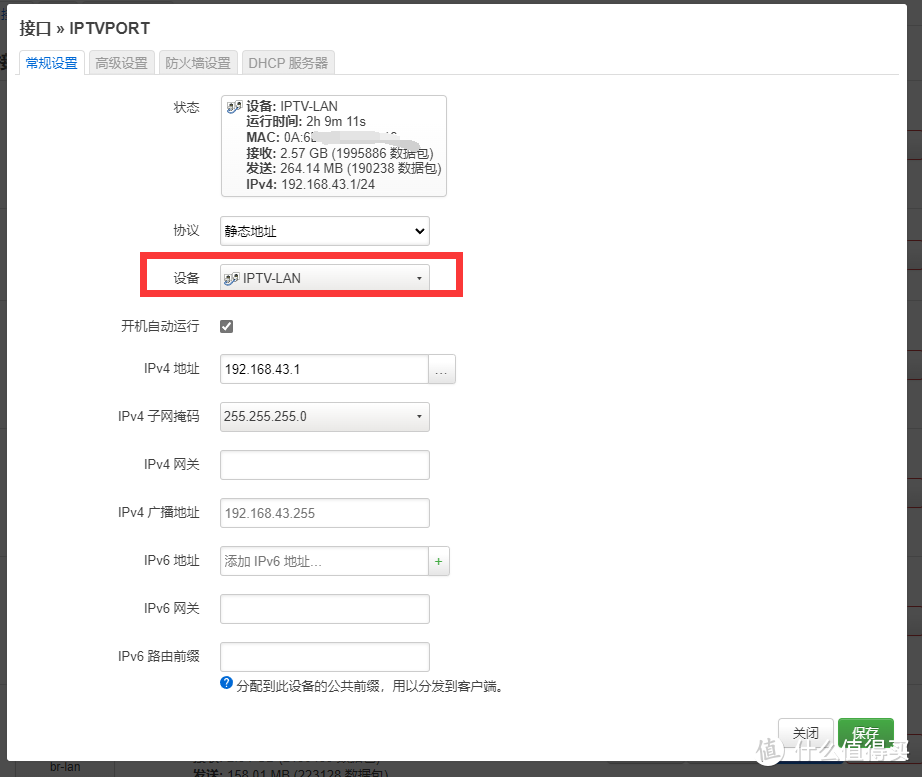

这个路由器上有一个NOR Flash用于存放uboot，没有其他存储芯片用于存放OpenWrt系统，支持TF卡和USB引导，这个方式跟树莓派类似，当然好处就是随便折腾，不怕死。翻出来个1G的老古董，也够用了。下载完镜像用USBWriter写入到TF卡，上机就可以启动了，默认IP是192.168.1.1，因为我主路由是192.168.1.1，所以改成了192.168.1.2.
