一、技术原理

端口扫描技术向目标系统的TCP/UDP端口发送探测数据包，记录目标系统的响应，通过分析响应来查看该系统处于监听或运行状态的服务。

1. TCP扫描

常见的tcp端口扫描方式有以下三种：

1.1 全扫描(connect)

扫描主机尝试(使用三次握手)与目标主机的某个端口建立正规的连接，连接由系统调用connect()开始，如果端口开放，则连接将建立成功，否则，返回-1，则表示端口关闭。全扫描流程图如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BMZ32BlH-1645250441735)(img/007S8ZIlgy1geb1onsvvuj30np0ra74n.jpg)]

优点：编程简单，只需要一个API connect(),比较可靠，因为TCP是可靠协议，当丢包的时候，会重传SYN帧。
缺点：
- 正因为TCP的可靠性，所以当端口不存在的时候，源主机会不断尝试发SYN帧企图得到ack的应答，多次尝试后才会放弃，因此造成了扫描的时间较长。
- connect的扫描方式可能较容易被目标主机发现。

1.2 半扫描(SYN)

在这种技术中，扫描主机向目标主机的选择端口发送SYN数据段：

如果应答是RST，那么说明端口是关闭的，按照设定继续扫描其他端口；
如果应答中包含SYN和ACK，说明目标端口处于监听状态。

由于SYN扫描时，全连接尚未建立，所以这种技术通常被称为“半连接”扫描，有以下优缺点：

优点：在于即使日志中对于扫描有所记录，但是尝试进行连接的记录均为连接建立未成功记录。
缺点：在大部分操作系统中，发送主机需要构造适用于这种扫描的IP包，实现复杂。并且容易被发现。

1.3 秘密扫描(FIN)

TCP FIN扫描技术使用FIN数据包探测端口：

当一个FIN数据包到达一个关闭的端口，数据包会被丢掉，并返回一个RST数据包；
当一个FIN数据包到达一个打开的端口，数据包只是简单丢掉，不返回RST数据包。

TCP FIN扫描又称作秘密扫描，优缺点如下：

优点：不包含标准的TCP三次握手协议的任何部分，无法被记录，能躲避IDS、防火墙、包过滤器和日志审计，比SYN扫描隐蔽很多。
缺点：
- 在Windows下，无论端口是否监听，都返回RET数据包，无法判断；
- 可靠性不高，当收不到应答包时，不确定是端口在监听还是丢包了。

2.UDP扫描

对UDP端口扫描时，给一个端口发送UDP报文，如果端口是开放的，则没有响应，如果是关闭的，对方会恢复一个ICMP端口不可达报文。

优点：Linux Windows 都能用
缺点：也是不可靠的，因为返回的是错误信息，所以速度相对于TCP的FIN,SYN扫描要慢一些，如果发送的UDP包太快了，回应的ICMP包会出现大量丢失的现象。

3. 总结

以上四种扫描方式的判别方法总结如下：

扫描方式	端口开放	端口关闭
TCP connect()	connect连接成功	connect()返回-1
TCP SYN	返回SYN及ACK	返回RST
TCP FIN	不作应答	返回RST
UDP扫描	不作应答	返回ICMP不可达报文

二、工具设计

我们使用了C和Go两种语言来实现了端口扫描工具，分别由两名组员完成。每种语言分别实现了TCP-connect、SYN、FIN、UDP这四种扫描方式。

为了提高扫描速度，我们分别利用了两种语言的特色：

1. Go语言实现

我们采用了Go的携程+生产者消费者模型，让多个生产者发出消息，并同时让多个消费者监听返回，如果收到了对应的返回，则说明端口开放。这样的模型一方面可以实现并行从而加快扫描速度，另一方面使用异步模型，可以有效减少因为Socket IO等待的时间。

2. C语言实现

我们采用了多线程的方式。多线程以实现并行从而加快扫描速度，当轮询多个socket io，并且其中某个socket io有响应时，则表示该端口的扫描报文已返回，这样就可以有效减少因为Socket IO等待的时间。

三、具体实现

1. Go语言的具体实现（lfy）

1.1 整体架构

生产者和消费者模型的具体实现：

如上，producer函数是生产者，consumer函数是消费者。jobs是一个channel，channel是go语言中用于协程间通信的管道。整个生产者消费者模型的实现主要通过go协程来实现，同时也通过多个go携程来进行并发扫描。通过将scanJob的任务结构体输入jobs中，使消费者可以对生产的任务进行扫描。consumer是消费者，通过从jobs channel中取出job，并根据scanway进行进行响应的扫描。j.Stop是停止的flag，当channel中收到j.Stop时，则传一个true进入StopChan停止扫描。

go producer产生一个producer协程生成任务，接下来通过轮询results channel来获得结果。

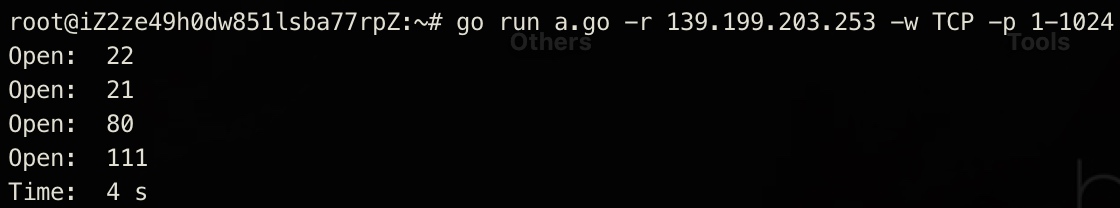

1.2 全扫描(connect方式)

TCP扫描的实现最简单，只需要调用Dial函数在TCP层建立socket连接三次握手即可，成功则表示端口开放。这里为了加速，设置了握手的timeout。

1.3 SYN、FIN扫描的具体实现

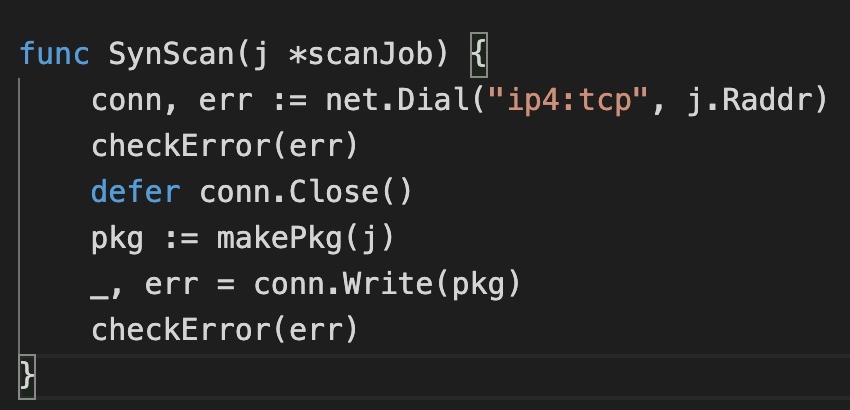

SYN和FIN包的制作与发送

可以看到synscan是直接构造tcp包的，是工作在ip层。而SYN扫描的精髓是手工构造的syn包，因此这里重点关注一下makePkg函数。

重点看一下TCPHeader这个结构体。TCPHeader结构体定义了TCP报文头的格式，通过TCPHeader生成的Buffer字节流就可以直接封装进IP包中发出去。参考TCP的报文格式：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-sN6o7O7Q-1645250441738)(img/007S8ZIlgy1geafta994hj30ru0igabc.jpg)]

TCPHeader开头是来源端口和目的端口，接下来是序号，flags是各个标志位置01后的值。这里可以看到FIN和SYN扫描的区别就是最后两位，一个是10，一个是01。10代表SYN置1，01代表FIN位置1，分别表示SYN包和FIN包。

接下来对整个头部进行校验和计算后，将checksum设置到tcp包中，然后转换成字节流即可。

对端口是否开放的判断

SYN和FIN扫描是通过返回包来判断端口是否开放的，因此这里如何接受返回包也是重中之重。

recvSynAck和recvRst两个函数分别接受SYN和FIN的返回包，看一下具体实现：

核心代码如上，recvSynAck在ip层上监听，当收到返回包时，通过ReadFrom将字节流读取到buffer slice中，然后判断第13个字节，如果为0x12，也就是10010，则表示syn和ack位为1，也就表示端口是开放的。recvRst的实现类似。

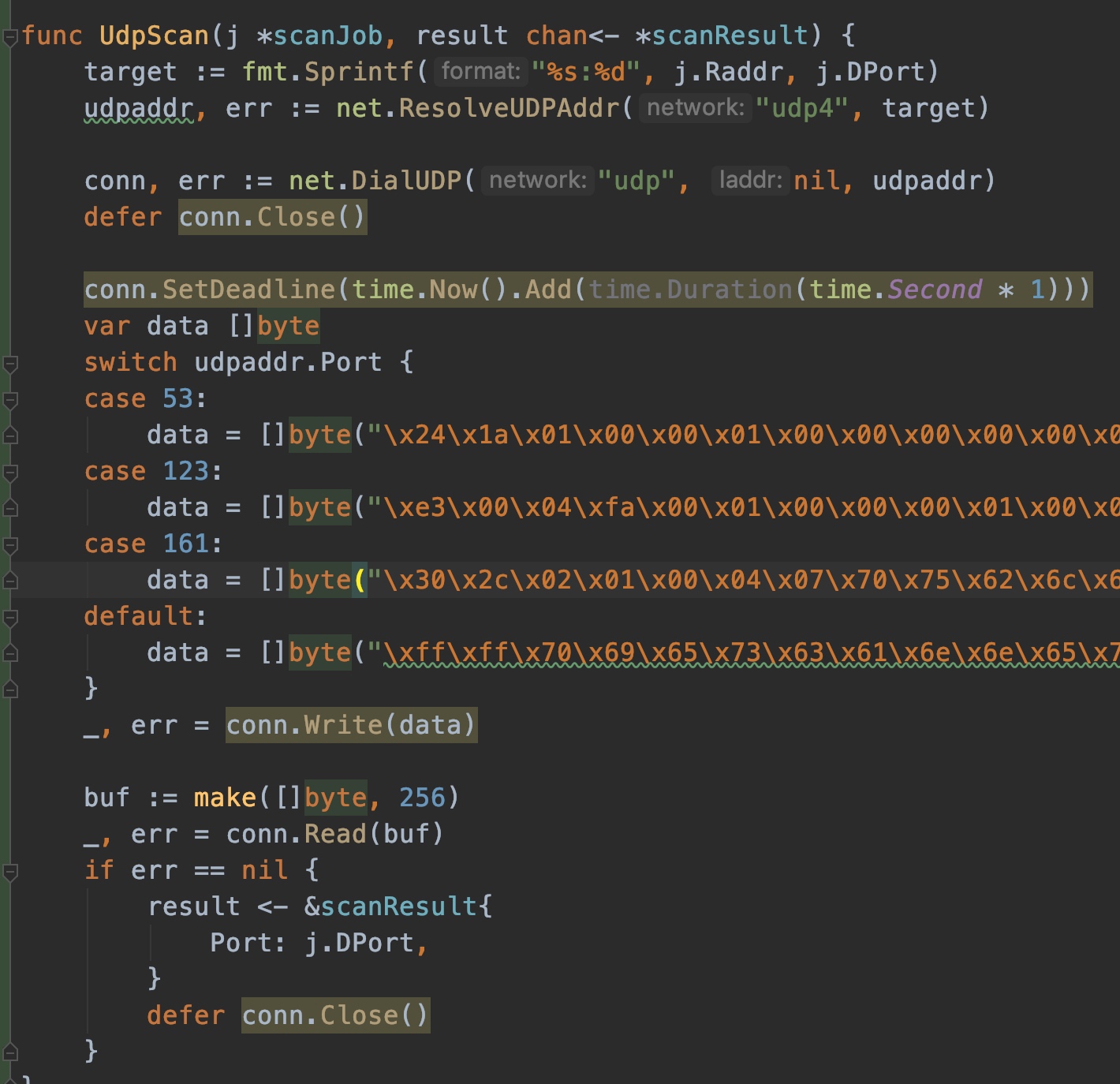

1.4 UDP扫描的具体实现

由于UDP端口并不常见，而且目前比较常见的UDP扫描方式比较慢，因此这里对UDP扫描做了一些改进。
目前，互联网上开放的UDP端口主要有：53、123、161，因此这里暂时只对常见端口做了定制数据，当发送这些数据时，如果有返回则表示端口开放。

1.5 过程中踩的坑

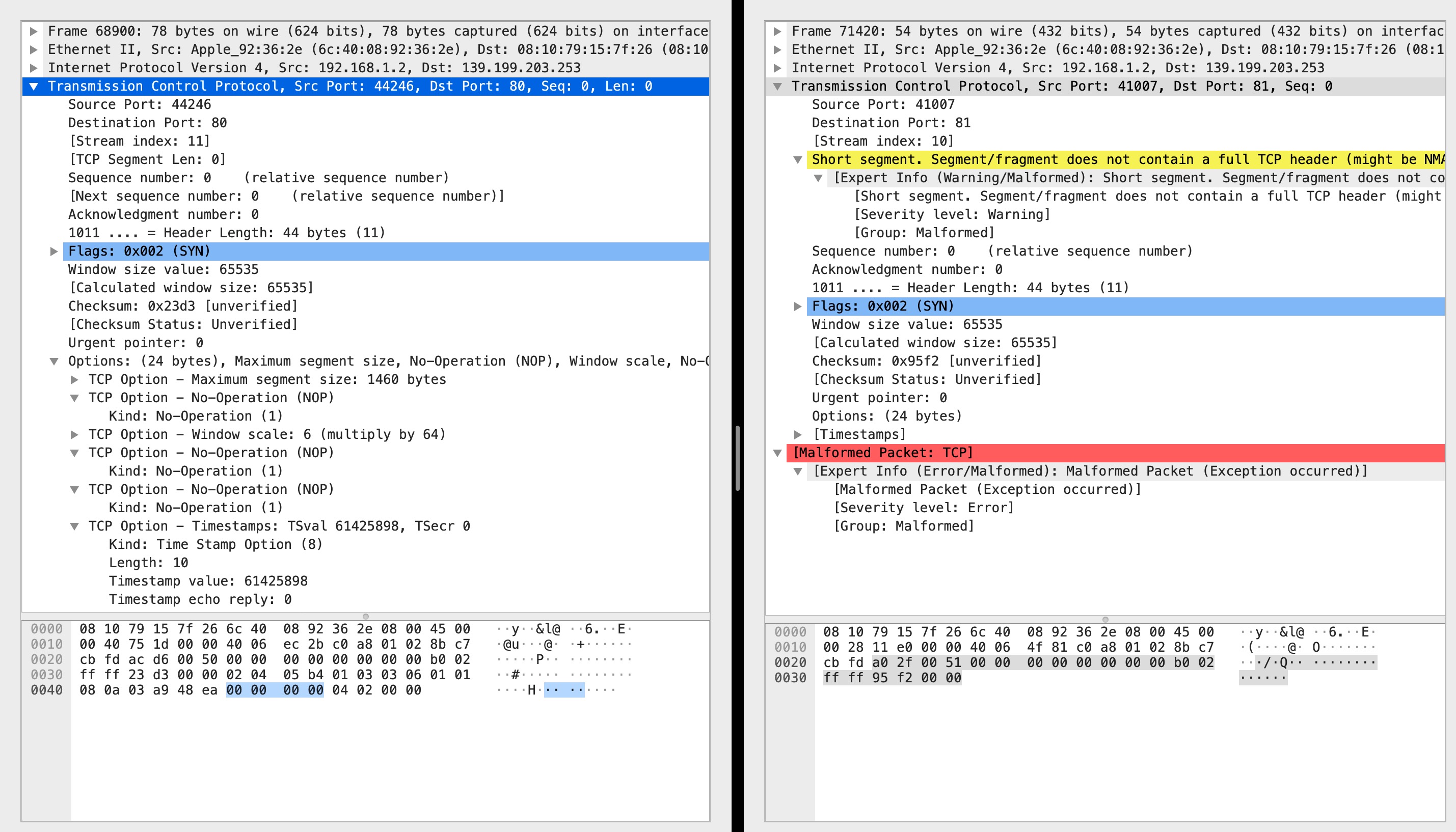

如上图所示，左边的是能收到回显的syn包，右边是不能的，右边的最后0000就是Urgent Pointer，之前不一样的只有checksum，因此两边除了option部分完全相同，但左边收到了ack应答，而右边并没有收到。这个bug让我甚至怀疑tcp三次握手是否和option字段有关。

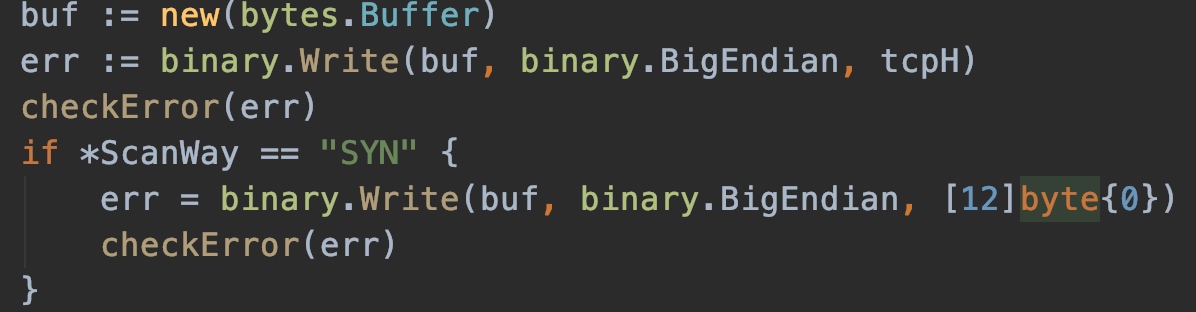

后来通过查阅资料发现，这与MTU有关，左边帧长大于64字节可以发送，而右边小于64字节，无法发送。因此我在原来的代码中去掉了option部分，并padding了12个，这样就能成功发送了。

2. C语言的具体实现（jyx）

2.1 整体架构

该程序在linux下用c语言实现TCP的三种端口扫描方式（connect、SYN、FIN）和UDP端口扫描。我用一个函数数组存放四个实现函数，根据选择的端口扫描方式，在创建线程的时候选择不同的函数来执行，主线程挂起等待扫描线程结束，最后打印开放的端口。用一个全局的队列来存放开放的端口，链表实现。除了connect方式，其它的方式需要知道源主机的ip，因此在创建扫描线程之前，先获得本机的ip地址，作为参数传给扫描线程。

每个扫描线程(tcpXXXScanPort)会建立一个线程池，对每个要扫描的端口都创建一个线程tcpXXXScanEach（线程配置成detach属性）,具体的实现每种方式有些差别。

由于调用线程只能传递一个参数，所以我把要传递的信息放在一个数据结构里面，用指针传给子线程。以下是自己定义的要传递的数据结构：

2.2 全扫描(connect方式)

整体思路：

每个扫描线程tcpConScanPort会建立一个线程池，对每个要扫描的端口都创建一个线程tcpConScanEach，线程配置成detach属性。tcpConScanEach负责connect各自的端口，将结果存在全局的一个链表中。
遇到的问题和解决方案：
1. 参数传递

  这里需要给每个端口扫描线程传递的参数包括目的ip和端口，在主端口扫描线程中，我为每一个要扫描的端口动态分配一个sockarddr_in类型的空间，将指向该空间的指针传向每一个子线程，子线程connect完成后释放这个空间。

  开始的时候是让所有的线程都访问同一块内存来确定地址，没有考虑到各个线程是并行的，因此会出现主线程的for循环中已经把地址改成下一个端口了，当前端口的子线程还没有用到自己的地址。
2. 不可重入函数与线程安全问题

  线程由于是并发的，所以在访问全局变量和不可重入函数是要加锁的，也就是多个线程不能同时访问。记住printf是不可重入的。所以我这里引入了两个互斥锁，分别用于printf和下面说的计数变量。
3. 线程池中线程数目太多

  线程池中线程数量太多会影响扫描的效率，所以设置了一个全局变量，为每一个存在的线程计数，当同时扫描的端口数超过100时，暂停创建子线程，当这个全局变量归零时说明扫描结束，可以打印结果了。
代码分析：

这里就贴出头文件，主要定义全局计数变量和互斥锁以及函数声明

2.3 半扫描(SYN扫描)

整体思路：

和全扫描类似，每个扫描线程tcpSynScanPort会建立一个线程池，对每个要扫描的端口都创建一个tcpSynScanEach，该线程负责发送SYN数据包到指定端口，另有一个线程tcpSynScanRecv负责处理所有收到的数据包。有一个要点就是，发送的数据包要自己组装，协议可以使用原始套接字，协议选择TCP。
遇到的问题和解决方案：
1. 参数传递

  也是住线程里malloc一块，从线程sendto之后就free，只不过不能只像connect一样，传递目的ip和端口，因为构造包的时候要填写本机ip和端口，所以自己定义一个数据结构。
2. 字节序

  注意网络字节序和主机字节序的转换，主机字节序时小端方式存储的，而网络字节序时按照大端方式传输的，这个要注意。
3. 校验和

  在填写首部字段时免不了要写校验和字段，需要小心校验的范围，这里做一下总结：
  - IP校验和只检验20字节的IP报头；
  - ICMP校验和覆盖整个报文（ICMP报头+ICMP数据）；
  - UDP和TCP校验和不仅覆盖整个报文，而且还有12字节的IP伪首部，包括源IP地址(4字节)、目的IP地址(4字节)、协议(2字节，第一字节补0)和TCP/UDP包长(2字节)。另外UDP、TCP数据报的长度可以为奇数字节，所以在计算校验和时需要在最后增加填充字节0(注意，填充字节只是为了计算校验和，可以不被传送)。
4. 对丢包的处理

  只发送SYN和接收ACK或RST帧其实是在ip层进行的，还没有建立tcp连接，所以丢包的可能性很大。在这种扫描模式下，无论对方端口是打开还是关闭，都会有应答，所以我用一个全局数组记录每个端口的状态，0表示没有应答，1表示收到ACK，2表示收到RST。
5. 各线程间的同步
  - main函数调用端口扫描主线程，main函数pthread_join等待扫描过程结束。
  - 扫描主线程调用各个端口扫描线程，各端口扫描线程发送之后就自动结束了，扫描主线程不用等待。
  - 扫描主线程调用接收线程，通过判断全局变量synCnt来确定是否扫描结束，归零后由扫描主线程kill掉接收线程，用pthread_cancel函数。
6. tcp帧头

  [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OTYHAAUZ-1645250441740)(img/007S8ZIlgy1geafta994hj30ru0igabc.jpg)]
代码分析：
- 这里也是一样贴出头文件，包含了函数和全局变量的声明
- 实现本模块还需要定义tcp伪首部，伪首部是一个虚拟的数据结构，其中的信息是从数据报所在IP分组头的分组头中提取的，既不向下传送也不向上递交，而仅仅是为计算校验和。这样的校验和，既校验了TCP&UDP用户数据的源端口号和目的端口号以及TCP&UDP用户数据报的数据部分，又检验了IP数据报的源IP地址和目的地址。伪报头保证TCP&UDP数据单元到达正确的目的地址。
- checksum函数

2.4 秘密扫描(FIN扫描)

整体思路：

众所周知，当调用close()时要经历四次挥手的过程FIN-ACK-FIN-ACK。当我们发送FIN帧给一个非监听的端口时，会有RST应答，反之，发给一个正在监听的端口时，不会有任何回应。这中扫描速度快，隐蔽性好，但是对windows系统无效。
具体细节：

和SYN扫描基本相同，就是构造的数据包有一点差别，标志位FIN设为0。还有对接收数据包的处理不完全相同。
代码分析：

给出头文件，全局变量定义和函数声明：

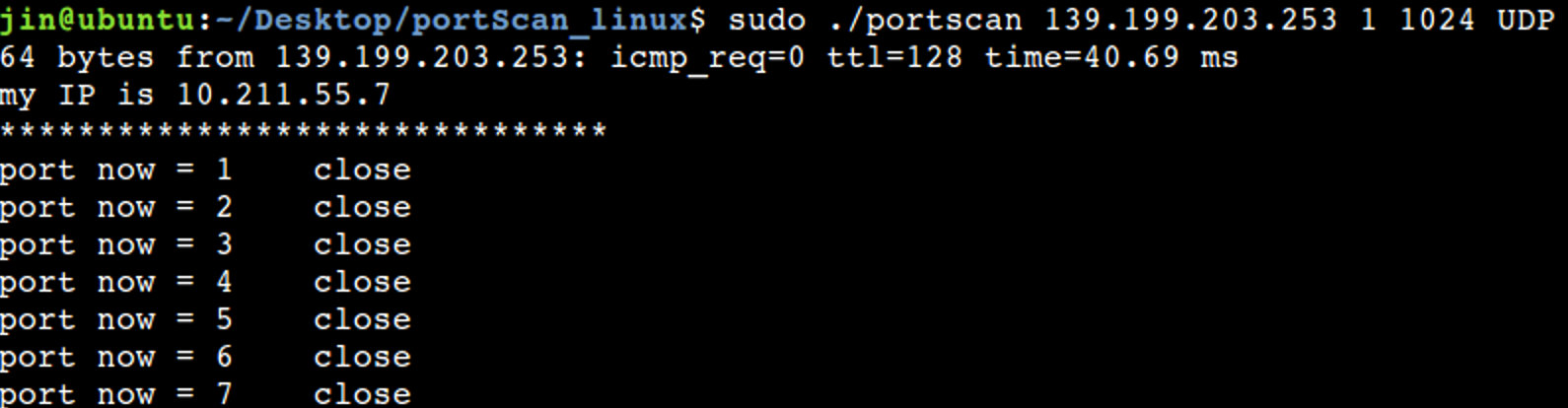

2.5 UDP扫描

整体思路：

给一个端口发送UDP报文，如果端口是开放的，则没有响应，如果端口是关闭的，对方会回复一个ICMP端口不可达报文。主扫描线程udpIcmpScanPort建立一个线程池，对每个要扫描的端口都创建一个线程udpIcmpScanEach，负责发送UDP包到各端口，另有一个线程udpIcmpScanRecv负责处理所有收到的数据包。发送的数据包要自己组装，协议可以使用原始套接字，协议选择UDP，接收时另外建立一个socket，也是使用原始套接字，协议选择ICMP。
遇到的问题和解决方案：
1. 发送频率太快会大量丢包

  按照SYN或者FIN的频率发送UDP包的话，会出现大量ICMP或者UDP丢包现象。频率的大小和扫描端口的数量有关系，需要扫描的数量越大，用来记录目前存在线程数的全局变量udpCnt越容易超过上限，程序就卡死在这里了。

  我想到两种解决方法，一个是把频率调低，频率降为原来的1/2时扫描1000个包还行。但是总觉得这种方法有侥幸的感觉。我尝试使用第二种方法，还是原来的频率，加了一个定时器（信号ALARM实现），在规定的时间内（我设置的是30秒）如果程序卡死在这里，则重新发送UDP包，速度可以做到跟FIN差不多，程序也没有卡死。
2. 选择icmp相关数据结构的问题

  linux提供的有关icmp的数据结构有两种，icmp与icmphdr，我用sizeof测了一下，前者是20字节，后者是8字节。因为抓包来看，接收到的ICMP报文是IP首部（20字节）+ICMP首部（8字节）+发送的IP层的UDP报文，所以其实是IP首部（20字节，目的端口方）+ICMP首部（8字节）+IP首部（20字节，端口扫描方）+UDP首部+UDP数据，所以我用的是icmphdr。
代码分析：

头文件
