翻译-光模块通用协议-OIF-ITLA-MSA（1）

光模块通用协议
2001年发布了OIF-TL-01.1
2008年6月发布OIF-ITLA-MSA-01.2

将介绍了通信协议、电气接口、电源、光学规范和机械接口，用于在C波段或L波段的设备。

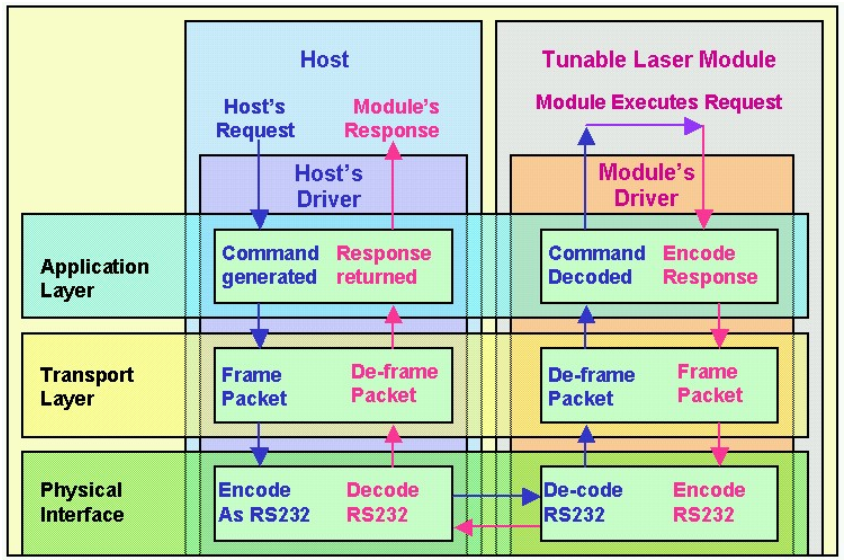

三层通信结构

• 应用层
• 传输层
• 物理层

通信双方：主机，光模块

通信接口：RS232协议

主机TX-》RX光模块，假设主机需要发送请求到光模块，首先主机在应用层生成28bit的命令包（4个字节），开始编码，然后在传输层封装成32bit的的命令帧，最后物理层做四位的校验和，再生成40bit的帧传输。注意，每个字节被RS232传输封装了一个开始和停止位，因此prepending 1位和post-pending 1位总共10位为每个字节被传输，RS232起始位，停止位

光模块物理层接收到40bit的命令帧，开始解码，先移出每个字节的首尾bit，变为32bit，在传输层检查校验和，假设没有错误再生成28bit的命令包，发送至应用层，接收解码完成。

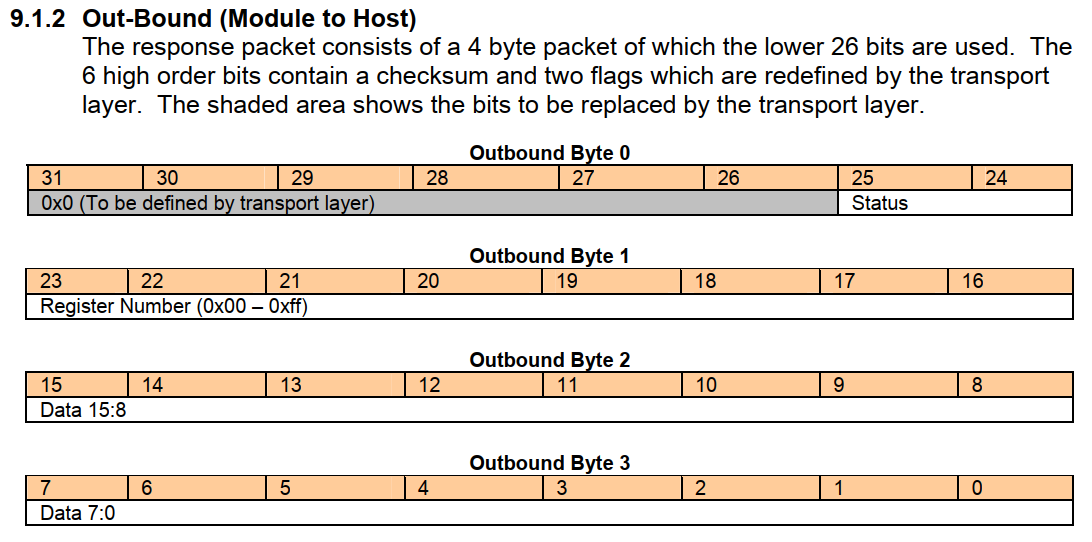

光模块执行完成命令，生成26bit的响应包，传输至传输层加校验和，CE（没用过），生成32bit的帧，再传输到物理层，加入RS232起始位，停止位，共40bit的响应帧，发送至主机，光模块TX-》RX主机

数据帧格式
命令：9bit命令+2bit可选
寄存器：读写1bit+8bit寄存器数字+2bit可选

有256个寄存器地址，0x00-0xFF
分为三部分

• 前32个默认分配通用操作，0x00–0x1F

• 96个预留给连续激光器，0x20-0x7F

• 128个提供给制造商，专用的寄存器，0x80-0xFF

数据例子

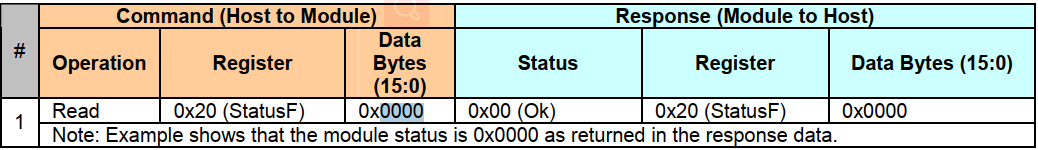

左边黄色为主机发送帧，右边蓝色为模块响应帧

看这个好理解一点
这是命令帧

这是响应帧

下次再见

如有错误，请指正。

激光器，光电器件，OIF iTLA控制协议源码感兴趣的，可以一起交流。
