485通讯实验

更多交流欢迎关注作者抖音号：81849645041

目的

了解STM32F4 RS485，RS422通讯原理，掌握RS485，RS422通讯协议实现设备间通讯。

原理

与 CAN 类似，RS-485 是一种工业控制环境中常用的通讯协议，它具有抗干扰能力强、 传输距离远的特点。RS-485 通讯协议由 RS-232 协议改进而来，协议层不变，只是改进了 物理层，因而保留了串口通讯协议应用简单的特点。

RS-485 的物理层

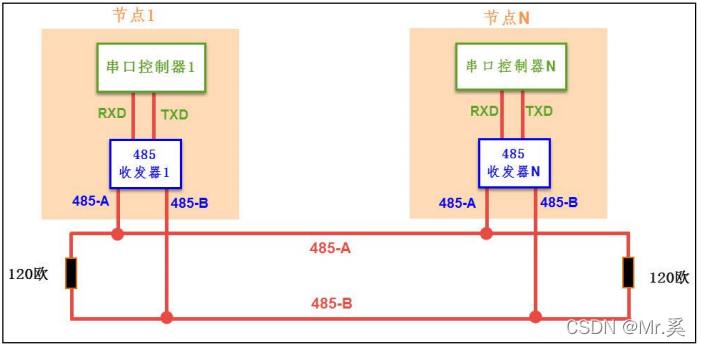

差分信号线具有很强的干扰能力，特别适合应用于电磁环境复杂的工业控制环境中，RS-485 协议主要是把 RS-232 的信号改进成差分信号，从而大大提高了抗干扰特性，它的通讯网络示意图见图：

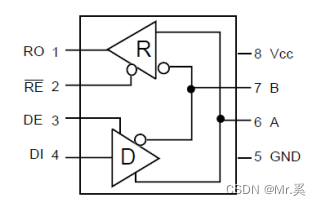

每个节点都是由一个通讯控制器和一个收发器组成，在 RS-485 通讯网络中，节点中的串口控制器使用 RX 与 TX信号线连接到收发器上，而收发器通过差分线连接到网络总线，串口控制器与收发器之间一般使用 TTL 信号传输，收发器与总线则使用差分信号来传输。发送数据时，串口控制器的 TX 信号经过收发器转换成差分信号传输到总线上，而接收数据时，收发器把总线上的差分信号转化成 TTL 信号通过 RX 引脚传输到串口控制器中。

RS-485 通讯网络的最大传输距离可达 1200 米，总线上可挂载 128 个通讯节点，而由 于 RS-485 网络只有一对差分信号线，它使用差分信号来表达逻辑，当 AB 两线间的电压差 为-6V~-2V 时表示逻辑 0，当电压差为+2V~+6V 表示逻辑 1，在同一时刻只能表达一个信 号，所以它的通讯是半双工形式的。

485（一般称作 RS485/EIA-485）是隶属于 OSI 模型物理层的电气特性规定为 2 线，半双工，多点通信的标准。它的电气特性和 RS-232 大不一样。用缆线两端的电压差值来表示传递信号。RS485 仅仅规定了接受端和发送端的电气特性。它没有规定或推荐任何数据协议。

RS485 的特点包括：

① 接口电平低，不易损坏芯片。RS485 的电气特性：逻辑“1”以两线间的电压差为+(2~6)V表示；逻辑“0”以两线间的电压差为-(2~6)V 表示。接口信号电平比 RS232 降低了，不易损坏接口电路的芯片，且该电平与 TTL 电平兼容，可方便与 TTL 电路连接。

② 传输速率高。10 米时，RS485 的数据最高传输速率可达 35Mbps，在 1200m 时，传输速度可达 100Kbps。

③ 抗干扰能力强。RS485 接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力 增强，即抗噪声干扰性好。传输距离远，支持节点多。RS485 总线最长可以传输 1200m以上（速率≤100Kbps）

④ 一般最大支持 32 个节点，如果使用特制的 485 芯片，可以达到 128 个或者 256 个节点，最大的可以支持到 400 个节点。

RS485 推荐使用在点对点网络中，线型，总线型，不能是星型，环型网络。理想情况下 RS485需要 2 个终端匹配电阻，其阻值要求等于传输电缆的特性阻抗（一般为 120Ω）。没有特性阻抗的话，当所有的设备都静止或者没有能量的时候就会产生噪声，而且线移需要双端的电压差。没有终接电阻的话，会使得较快速的发送端产生多个数据信号的边缘，导致数据传输出错。

在上面的连接中，如果需要添加匹配电阻，我们一般在总线的起止端加入，也就是主机和设备 4 上面各加一个 120Ω的匹配电阻。

由于 RS485 具有传输距离远、传输速度快、支持节点多和抗干扰能力更强等特点，所以 RS485 有很广泛的应用。

我们的STM32F407开发板使用的是RS422，使用MAX3490作为接受器。下面介绍RS422特性。

RS422概述

RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10*4k+100Ω（终接电阻）。

RS-422和RS-485电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。差动工作是同速率条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线。发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。

RS-422通过两对双绞线可以全双工工作收发互不影响，而RS485只能半双工工作，发收不能同时进行，但它只需要一对双绞线。RS422和RS485在19kpbs下能传输1200米。用新型收发器线路上可连接多台设备。

RS-422的电气性能与RS-485完全一样。主要的区别在于：RS-422有4根信号线：两根发送（Y、Z）、两根接收（A、B）。由于RS-422的收与发是分开的所以可以同时收和发（全双工）；RS-485有2根信号线：发送和接收。

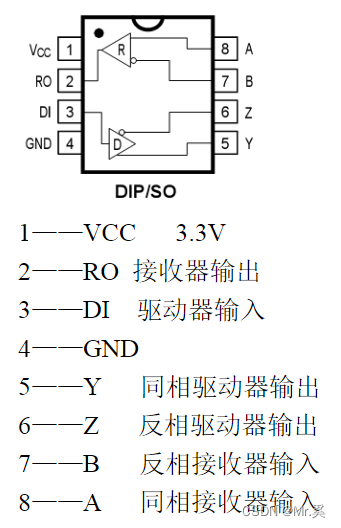

开发板采用的是MAX3490作为接收器，引脚图：

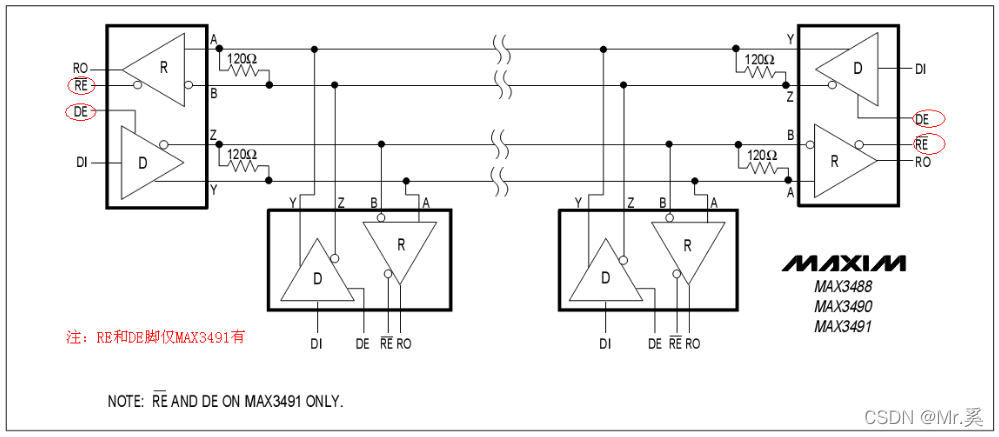

RS422引脚配置和典型工作电路：

准备

MDK5 开发环境。

STM32F4xx HAL库。

STM32F407 开发板。

STM32F4xx 参考手册。

STM32F4xx 数据手册。

STM32F407 开发板电路原理图。

步骤

• 查看STM32F407电路原理图，找到RS422接线引脚。

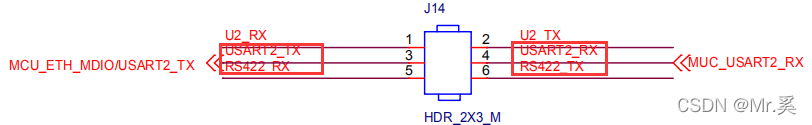

对照开发板，可以看到RS422输入输出引脚和串口2共用引脚，连接的是PA2和PA3。所以需要对PA2，PA3引脚复用。开发板上也需要跳线帽连接RS422和串口2。

最后，通过导线或双绞线把两个开发板A，B，Z，Y连接起来。对应的A连接Y，B连接Z，Z连接B，Y连接A，可以参考上面工作电路连接图。连接错误会导致通讯异常。

• 新建两个文件bsp_rs422.h和bsp_rs422.c,在bsp_rs422.h定义宏和函数。

• 在bsp_rs422.c中实现串口2初始化，接收数据和发送数据函数。

第一步：RS422_Init(u32 bound)初始化函数中，复用PA2和PA3引脚，初始化串口2，RS422和USART2共用，调用的也是串口初始化函数。开启接收中断。

第二步：RS422_Send_Data(u8 *buf,u8 len)数据发送函数，调用HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)发送指定长度数据；

第三步：USART2_IRQHandler(void) 中断函数中，判断接收状态，调用HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)接收一个字节放到数组中;

第四步：RS422_Receive_Data(u8 *buf,u8 *len)接收函数中，判断数据是否接收完，返回数据和长度。

• main.c中程序如下：

第一步：定义5元素数组作为发送的数据。

第二步：初始化系统时钟，串口打印，按键，LED，RS422。

第三步：KEY1按下就发送数据。循环接收数据，有数据就打印接收的数据。

现象

将程序下载到两个开发板中，保证端口A，B，Z，Y连接正确。A连接Y，B连接Z，Z连接B，Y连接A。按下开发板1的KEY1发送数据，打印发送的数据，点亮LED1。按下开发板2的KEY1发送数据，开发板1接收到数据，打印接收的数据并点亮LED2。

按下板1 KEY1，板2接收到数据LED2会点亮。

按下板2的KEY1，板1接收到数据打印并点亮LED2。
