ACL的典型应用

一、基本ACL配置示例

• 要求：公司网络中有网管办公区、市场部办公区、项目办公区、财务办公区和公司服务器区。出于网络安全考虑，只有网管办公区的PC1才能通过Telnet方式登录路由器R1，其他区域的PC都不能通过Telnet方式登录路由器R1

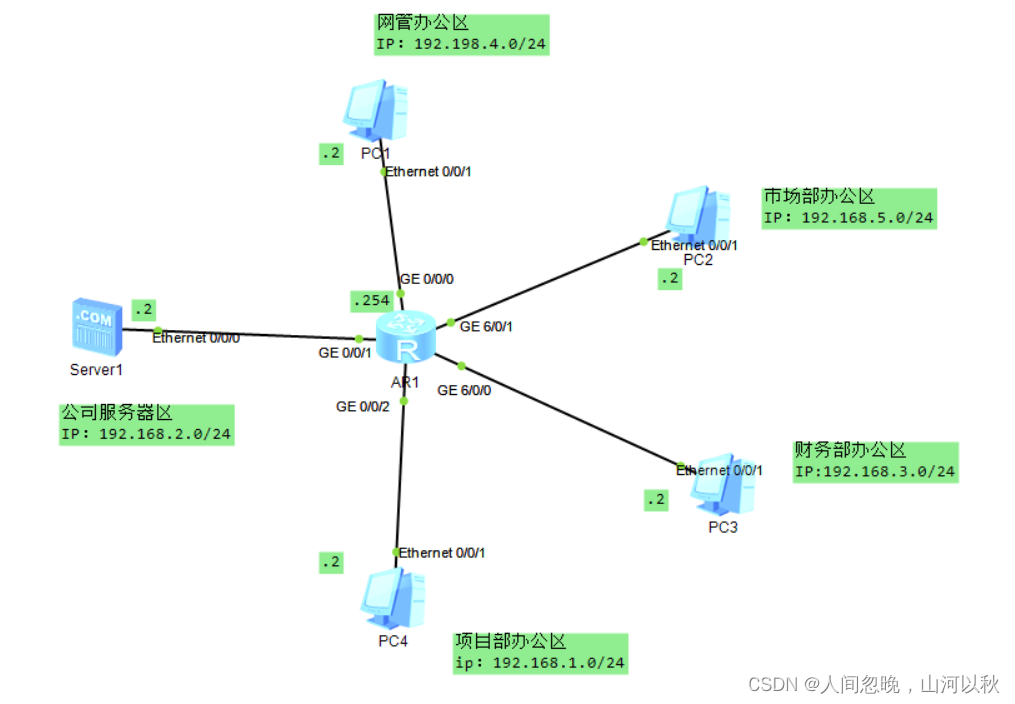

• 拓扑图

• 配置思路
  （1）配置路由器的接口IP地址和主机IP地址
  （2）在路由器R1上创建基本ACL
  （3）制定基本ACL规则
  （4）在路由器的虚拟类型终端（Virtual Type Teiminal，VTY）上应用所配置的基本ACL。
• 配置过程
  （1）配置基本的各接口IP地址

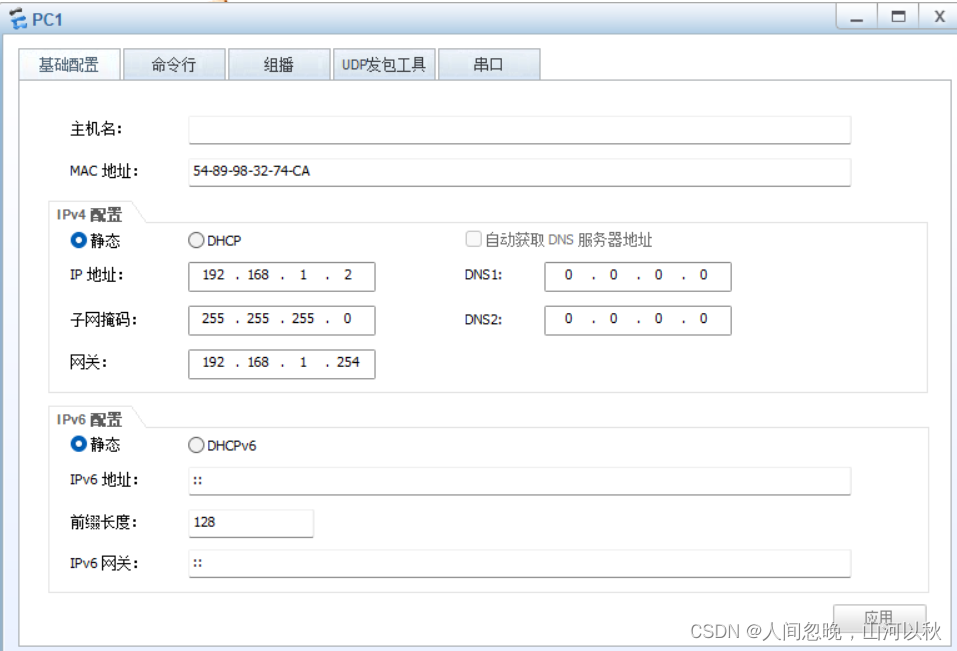

  各主机配置举一个例子

  路由器接口配置IP地址
  （此处省略）
  （2）创建ACL和规则

（3）在VTY上应用ACL

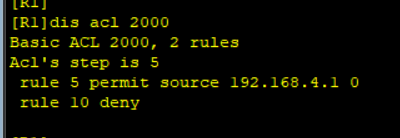

查看路由器上的规则

二、高级ACL配置示例

• 要求：在路由器R1上和R2上配置OSPF协议实现网路通信；在路由器R2上配置高级ACL。允许PC1访问路由器R2的Telnet服务，允许PC2访问服务器的FTP服务。

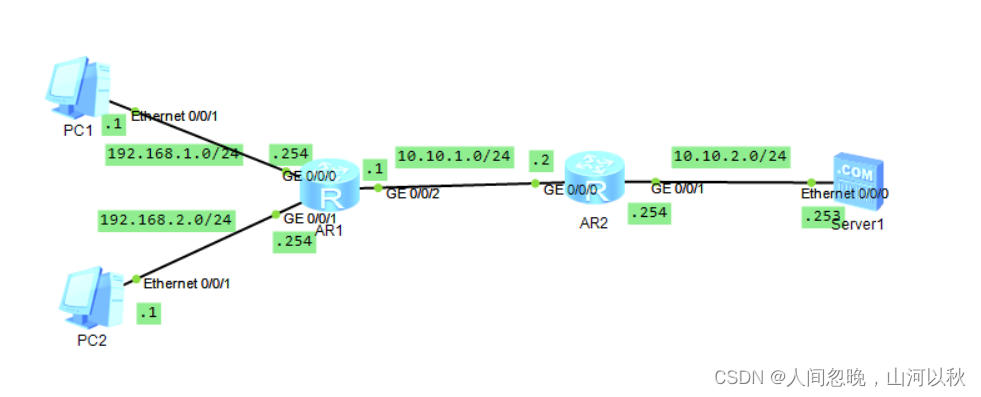

• 拓扑图


• 配置过程
  （1）配置路由器的接口IP地址、OSPF协议等，实现全网通。
  。。。。。。
  （2）配置路由器R2的高级ACL。

（3）在接口GE0/0/0接口上应用ACL3000。

（4）在路由器R2的VTY上应用ACL3000

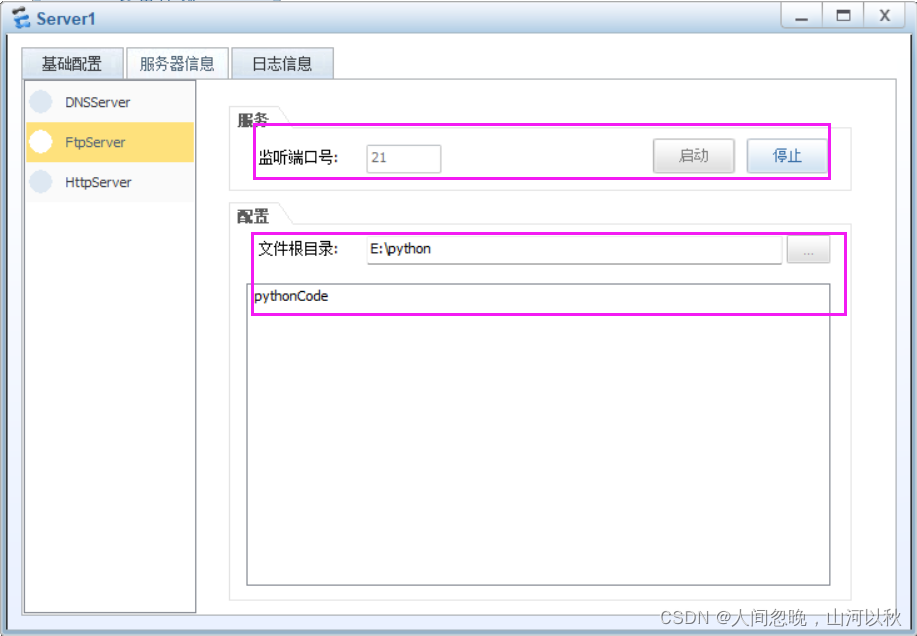

（5）启动服务器的FTP服务
