eNSP RIP协议

拓扑结构图：

首先配置三台PC机的IP，子网掩码和网关：
PC1：
1.0.0.1
255.255.255.0
1.0.0.254
PC2：
2.0.0.1
255.255.255.0
2.0.0.254
PC3：
3.0.0.1
255.255.255.0
3.0.0.254

其次，配置三台路由器：
AR1：

AR2:

AR3:

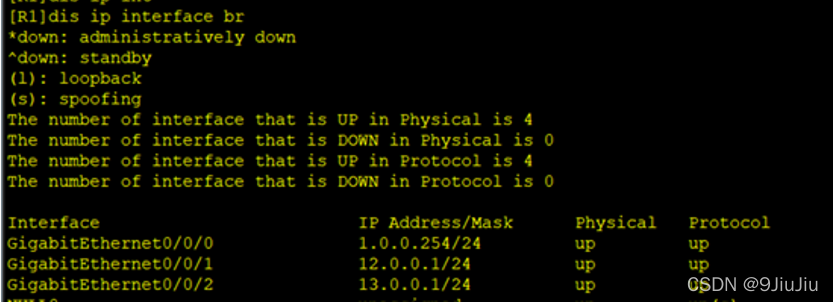

配置完成之后，可以使用dis ip interface br命令来查看接口信息，此处已AR1为例：

我们可以看到g0/0/0，g0/0/1，g0/0/2都有ip，子网掩码，并处于开启状态，这样就是配置成功了

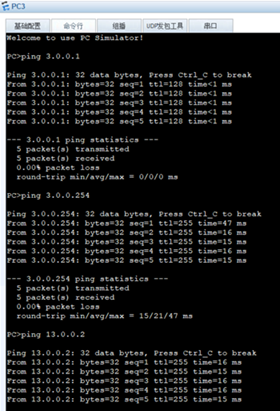

此时使用ping命令，因为并没有配置RIP协议，PC机只能到达与它直接连接的路由器的端口，如图：

如图：PC3只能到达与它直连的R3路由器的与它连接的那个接口，并不能到达R3的另外一个接口。其实是能够到达13.0.0.1口的，但是不能返回，所以默认不可达。

所以，接下来我们要开始配置RIP协议：
AR1:

AR2:

AR3:

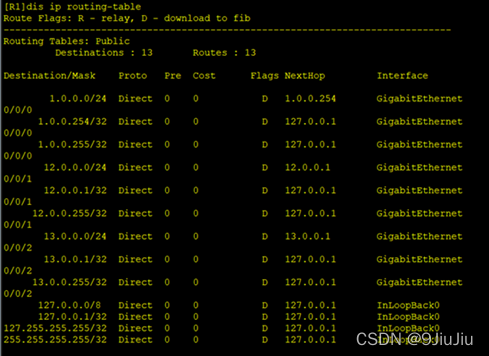

如此，RIP协议就全部配置完成了，我们可以使用dis ip routing-table查看路由器的路由表。

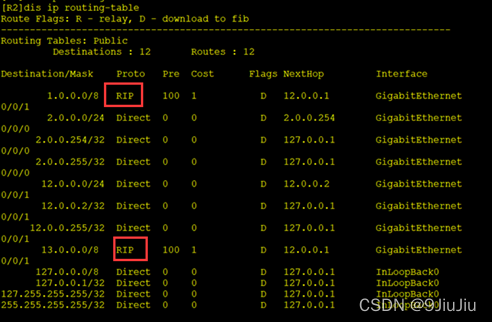

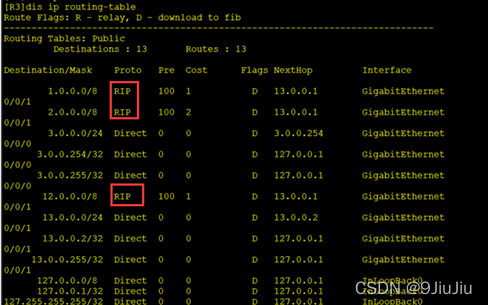

按照配置顺序AR1-AR2-AR3，每配置一个路由器，路由器之间都会学习，没配置的就暂时学不到，所以先配了AR1之后查看路由表的话，会发现AR1的路由表上没有RIP，就是AR1没有学到别人的路由，但是配置了AR2之后，查看AR2的路由表，可以看到有AR2协议出现，等到AR3配置完成之后，就可以看到全部的RIP协议了。以上流程，如下图：

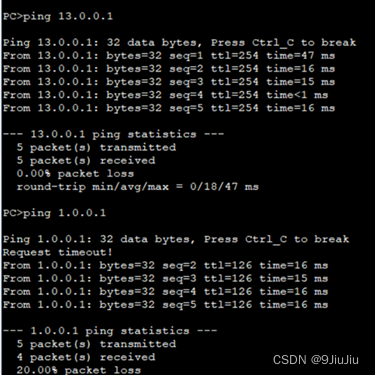

如此，RIP协议就是已经配置完成了，ping命令就可以通了，PC3之前到不了的接口也可以到达，PC1和PC2也能够到达了，能到PC1和PC2的话，那路径上的接口就都可以到达了。

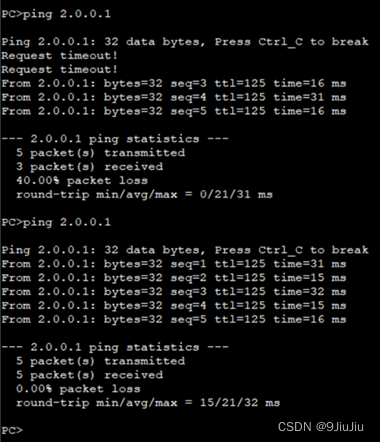

注：第一次ping可能会丢包，第二次就不会了（如下图中ping2.0.0.1）
