HCIP-Datacom-Core Technology~OSPF路由基础
最后更新：2022-03-29 09:53:42 手机定位技术交流文章
在阅读本章之前,他或她应当熟悉香港国际犯罪调查局。OSPF基础博客先前撰写的文章如下:
https://blog.csdn.net/m0_45912044/article/details/123481259
---------------------------------------------------------------------------------------------------------------------------------
1. 动态路线协议概要

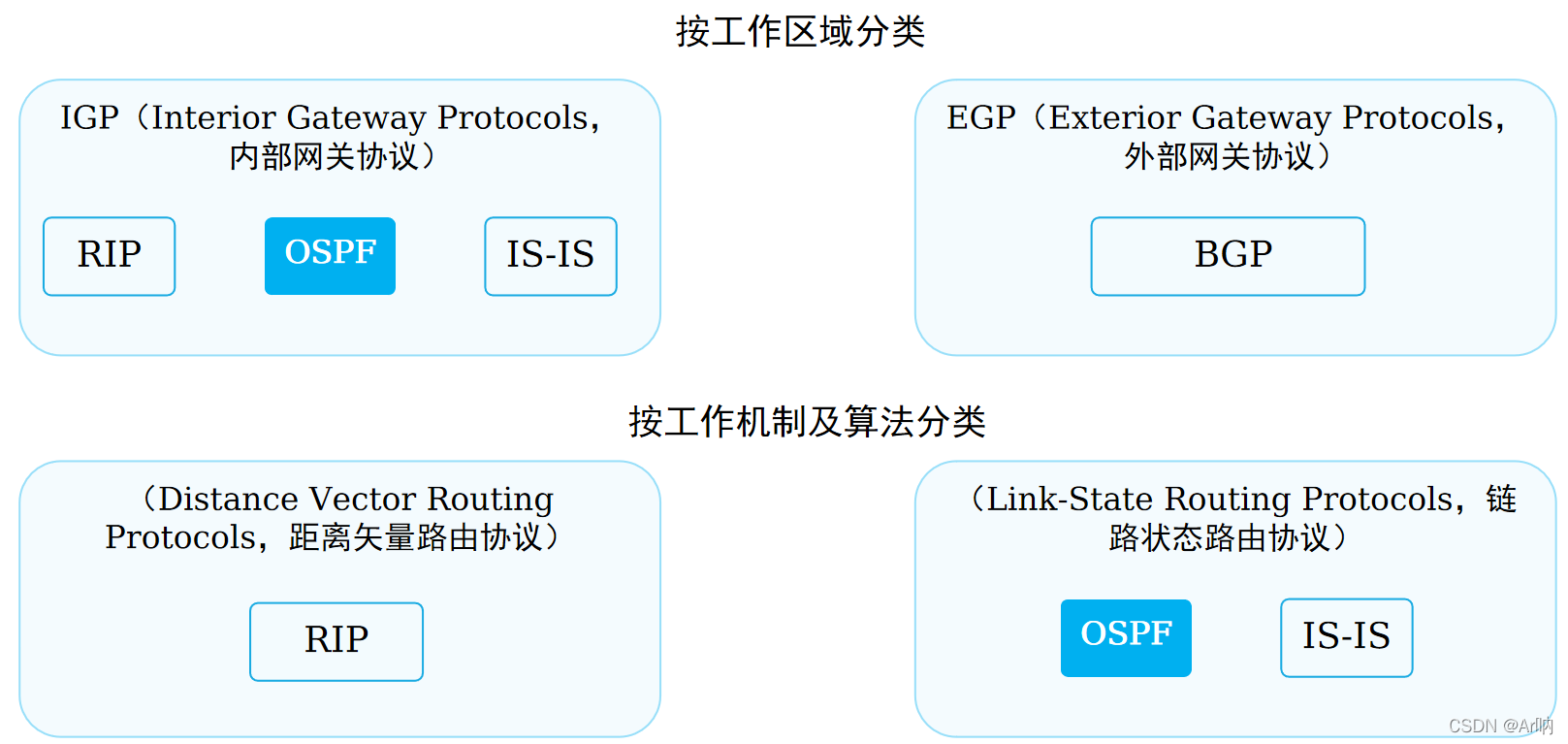

动态路由协议的分类
BGP采用了一种基于远程矢量算法的改良方法,即“路径矢量”。因此,BGP有时被称为“路径矢量路径协议”。BGP有时被称为“路径矢量路径协议”。一种基于远程矢量算法的修改方法,即“路径矢量”。因此,BGP有时被称为“路径矢量路径协议”。
IGP(内部网关协定)在同一个自主系统内传输路线信息,主要目标是发现和计算自治区内的路线信息。
EGP(外部网关协议)主要用于连接AS(自治系统)。

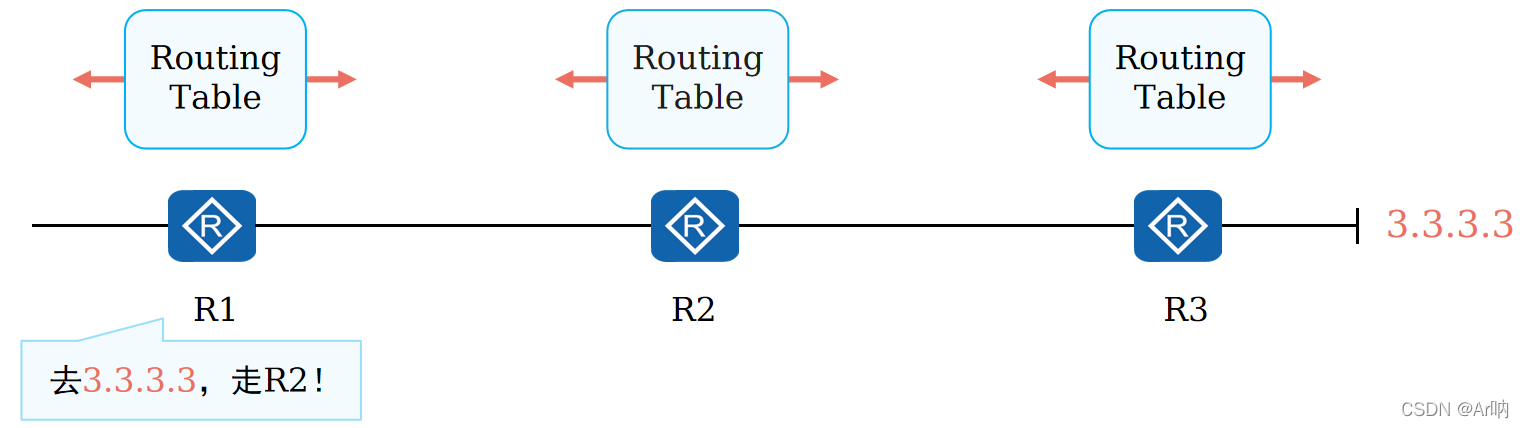

RIP (差异矢量路由协议) 是一个使用远程矢量到
使用协议路由器的周期性洪水行程运行远程矢量路线。每个路由器从下一个路由器学习路线,并通过路由器的交互作用将其装入自己的路由器表。
网络中的所有路由器都不了解网络的分布,只知道网络将朝目标部分的方向发展,以及成本。
链路状态路由协议
LSA洪水是链接州路线议定书的缩略语。

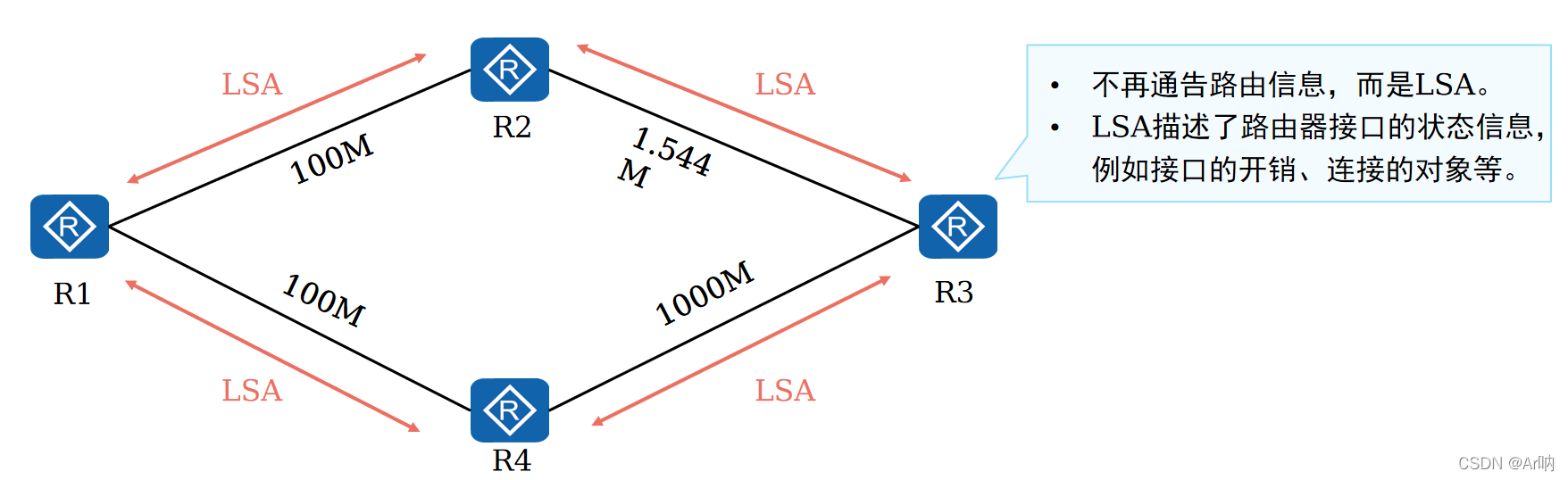

与远距离矢量路线协议相反链接国的协议,而不是路径图,通知链接国。首先,运行连接路由器与协议路由器之间将达成邻居协议。他们随后开始相互接触。链路状态通告）。
链接状态通知,这些通知简单易懂,因为每个路由器生成一份通知,解释其直接联系的状况(包括接口的成本、与邻居路由器的关系等等)。

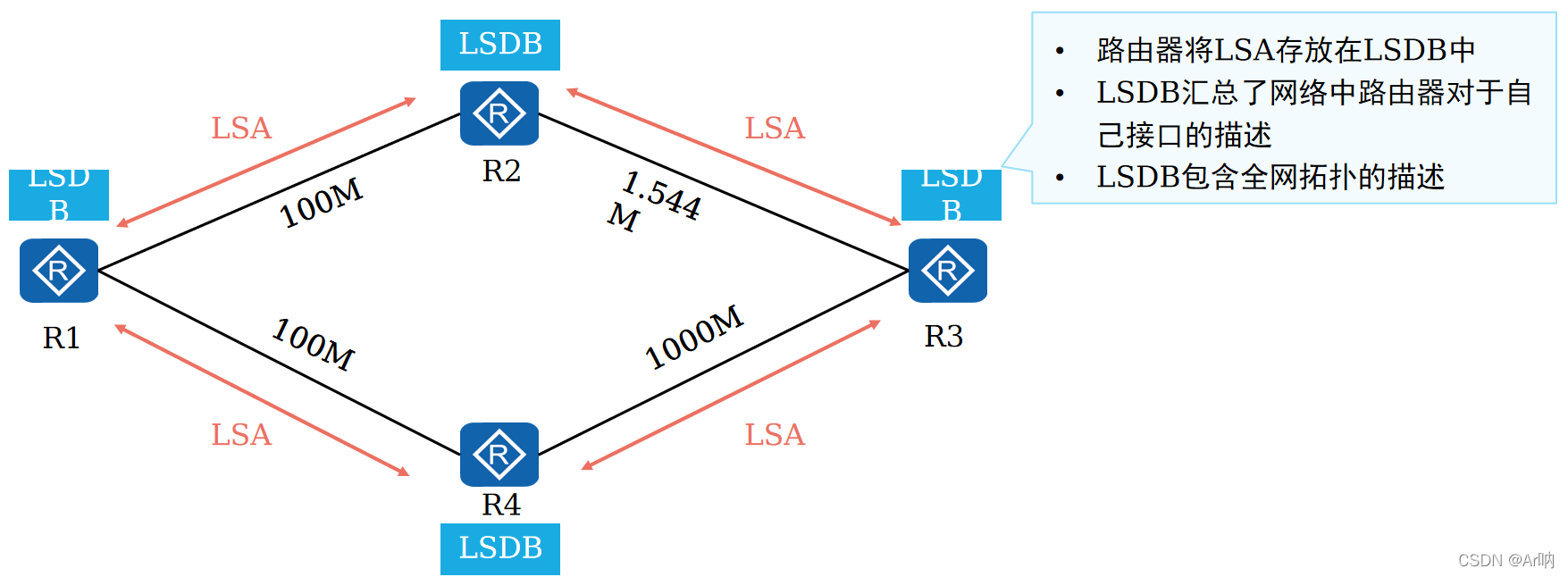

链接州路线协议 - LSDB 维护
每个路由器生成LSA,每个路由器将收到的LSA储存在自己的LSDB(链接州数据库、链接州数据库、链接州数据库、链接州数据库)中。

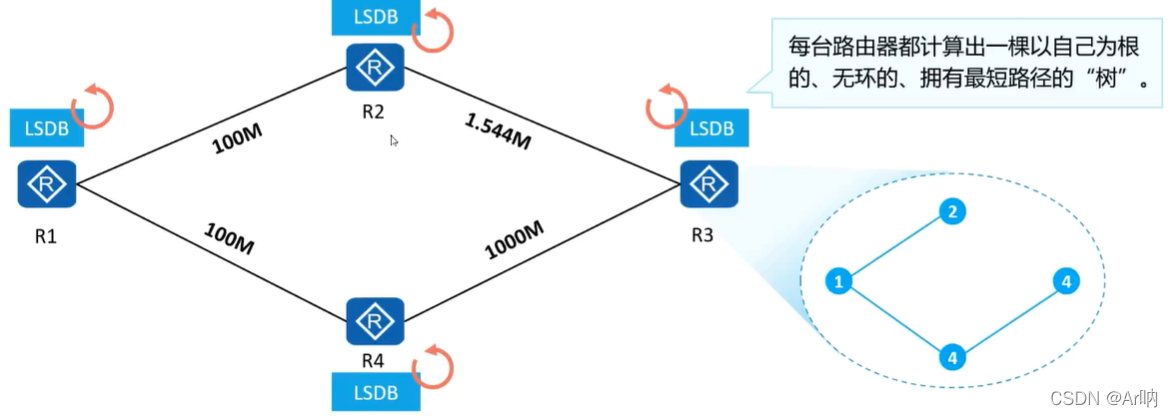

SPF 联系国家路线议定书的计算
LSDB是每个路由器的基础。这个故事是我们对2011年巴基斯坦抗争的特别报导的一部分。最短路径优先算法进行计算。每个路由器计算一棵树的根,没有环,还有最短的路径。有了这棵“树”，路由器已经知道通向所有网络部件的最佳路线了
SPF是OSPF路由器协议的关键算法,用于复杂的网络,以作出偏爱道路的决定。

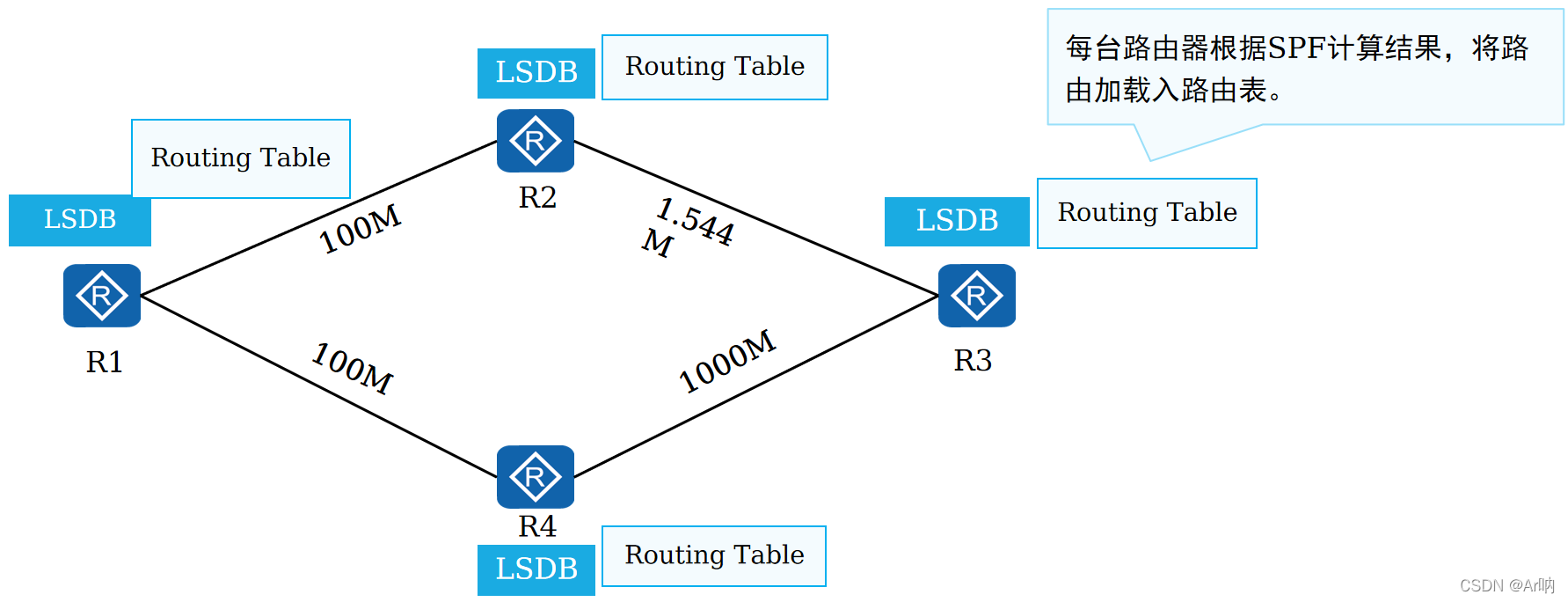

生成连接国家路线协议的路线表
最后,路由器将确定最佳路径并将其储存在自己的路线表(Routingable)中。
最先进的议定书简结链接

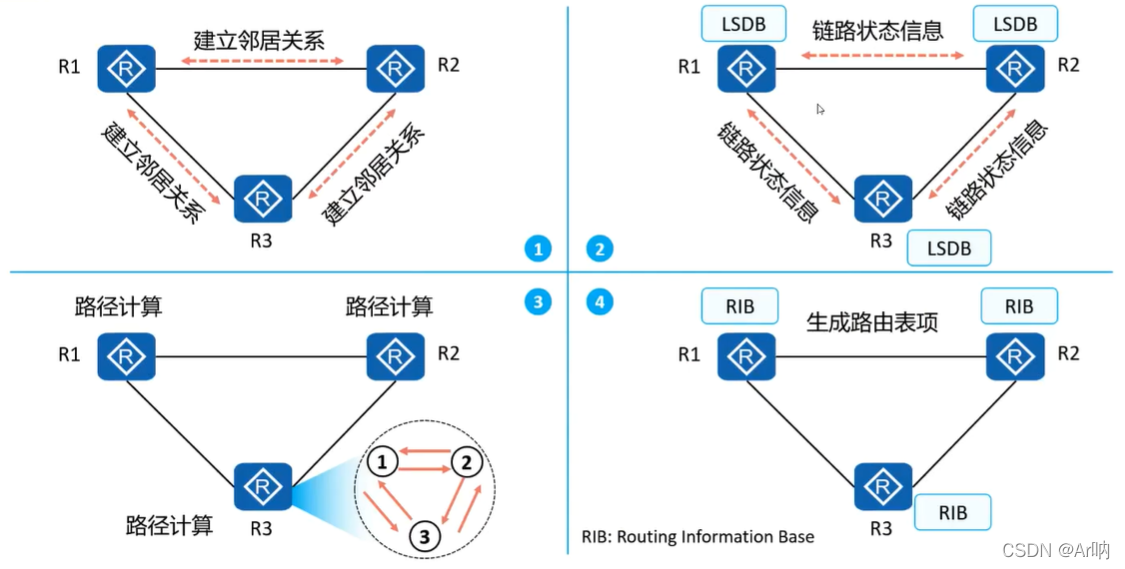

连接国路线协定包括四个步骤:
第一步是建立相邻路由器关系。
第二阶段是与邻国交流互动链接状况信息,并使LSDB同步。
第三阶段是确定最佳途径。
第四步是从最短的路径树上建造一条道路,然后从表格上将这条道路加载到图表中。
2、OSPF简介
OSPF是一个内部网关路线协议,以IETTF的链接状态定义为基础。今天,IPv4用于OSPF第2版(RFC 2328),IPv6用于OSPF第3版(RFC 2740)。
OSOSF有以下好处:
使用“累计链成本”作为根据SPF算法选择路线的基准。
部分接收和广播传播商定信息
支持区域划分
支持同等价格的载荷分担途径。
支持报文认证

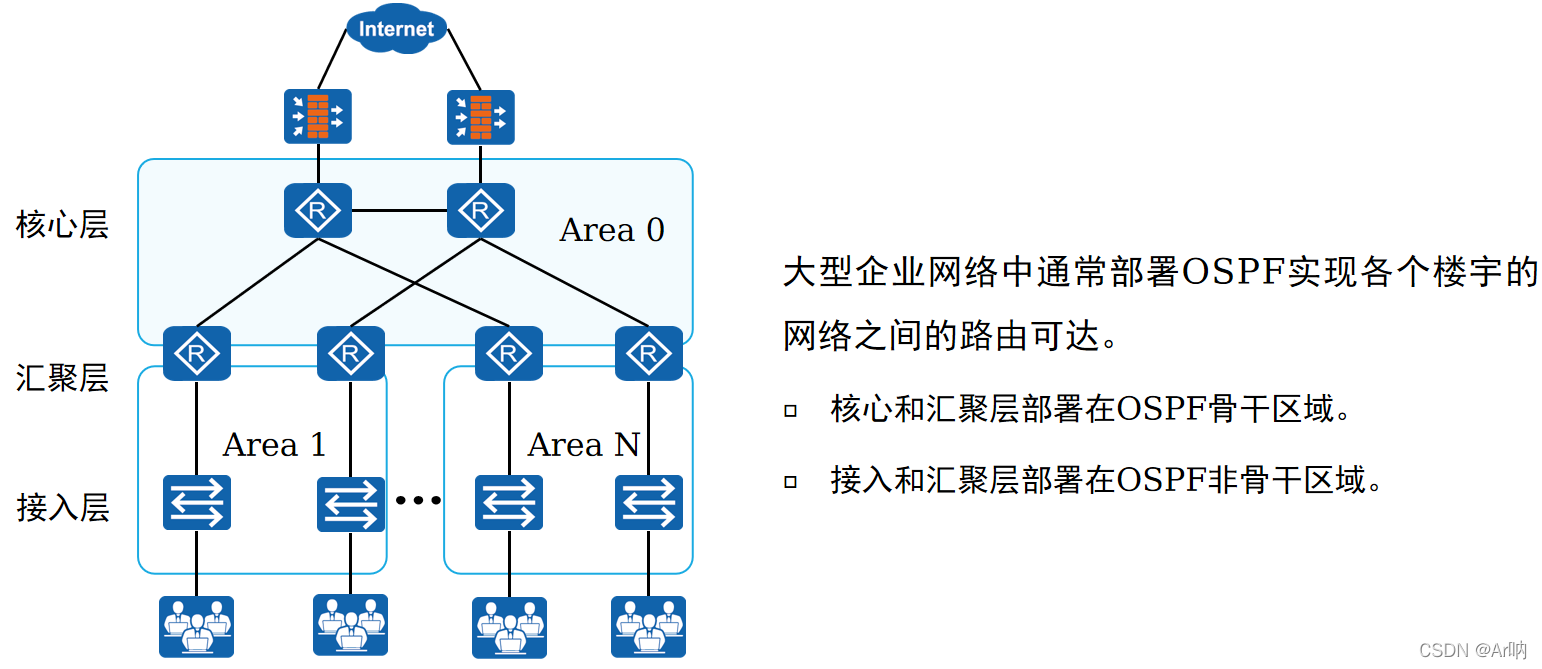

OSPF应用场景
接入层与用户连接,通过光纤、双重扼杀、共轴电缆和无线接入技术等传输媒介分配操作和带宽。 由于接入层是为了让终端用户与网络连接,接入层开关成本低,港口密度高。
汇合层:汇合层将存取层与战略层连接起来。如地址合并，线路服务、协议过滤器认证管理等。通过分割与互联网分离。网络的故障可以避免扩散和损害核心层。汇合层还可以提供虚拟网络接入水平之间的互联。控制和限制进入核心层,在中心,提供安全和稳定。
核心层的主要目标是确保骨干网络之间的最佳传输,核心层职责往往侧重于冗余、可靠性和高速传输。

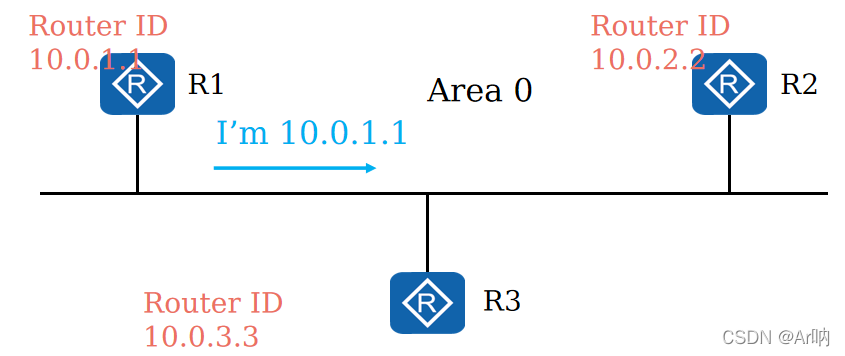

Brooter ID是OSPF背后的单词 。
路由器ID是32位无符号整数,在自治制度中用作OSF路由器的单一识别码。
以下是路由者身份证选举规则:
手动设置 OSF 路由器路由器路由器路由器路由器路由器路由器路由代号(建议手动配置)
如果 Louter ID 不手工配置, 路由器会使用 Loopback 界面中最大的 IP 地址作为 Looter ID 。
如果没有设置 Loopback 接口, 路由器会使用物理接口的最大 IP 地址作为 Louter ID 。
如果在选择路由器代号后需要进行修改,必须重新启动OSF程序。
在实际工程中，手工指定应使用OSPF路由器装置的路由器识别码。首先和最重要的是,提议为选择OSF路由器身份,设立一个私人在线部分。例如,24。在启动 OSPF 程序之前, 请用 Loopback 接口配置每个 OSPF 路由器 。它的IP地址是私人32位数的面具地址路由装置的Loter ID是这个32位数的私人地址如果没有特殊要求，不允许在OSF网络上播放这个环对接接口地址。

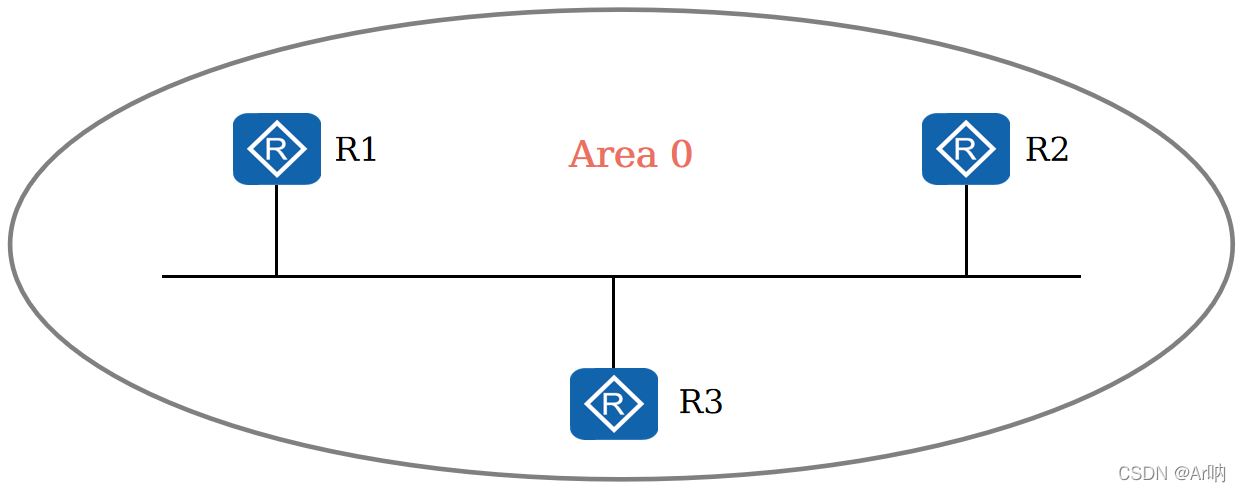

开放源码软件的术语基础:区域
OSPF地区由OSSF地区确定。
从逻辑上讲,该区域分为几个装备组,每个组由一个区域标识符(区域标识符)标明。
OSPF区域标识是非负整数32位数,以小数格式(如IPv4格式)提供,例如区域。为了方便起见,我们同样使用小数格式。
以下是一些例子:区域相当于区域1,区域等于区域255,区域等于区域256,若干网络制造商设备支持区域识别装置和表达方式。

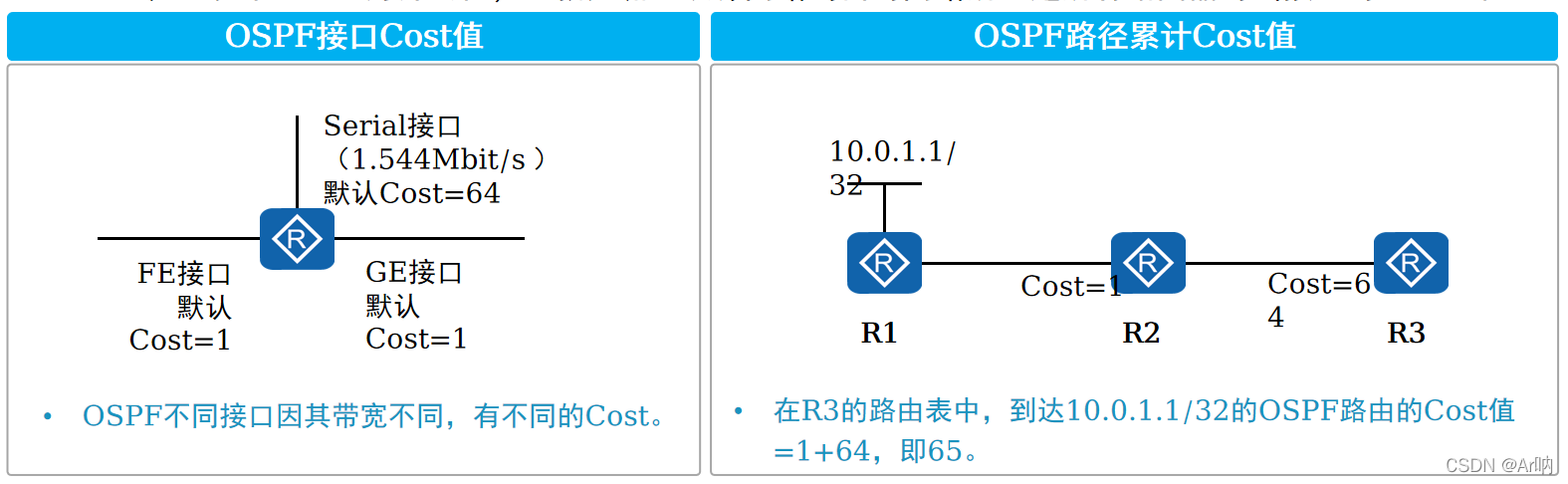

OSSF的核心概念是衡量。
成本(成本)是OSPF使用的测量方法。每个激活 OSF 的界面 都会为该界面保留成本值 。该接口的默认成本值为100兆比特/秒/接口带宽(参考带宽/实际带宽)。默认情况下,参考带宽设为100兆比特/秒。100兆比特/秒,用于OSF规定的默认参考值,该值是可配置的。
OSOSF采用“总成本”数字,即从源到目的地通过网络的路线器总数。
在实践中,最好根据界面带宽大小手工调整成本价值,而不是改变OSPF参考带宽。

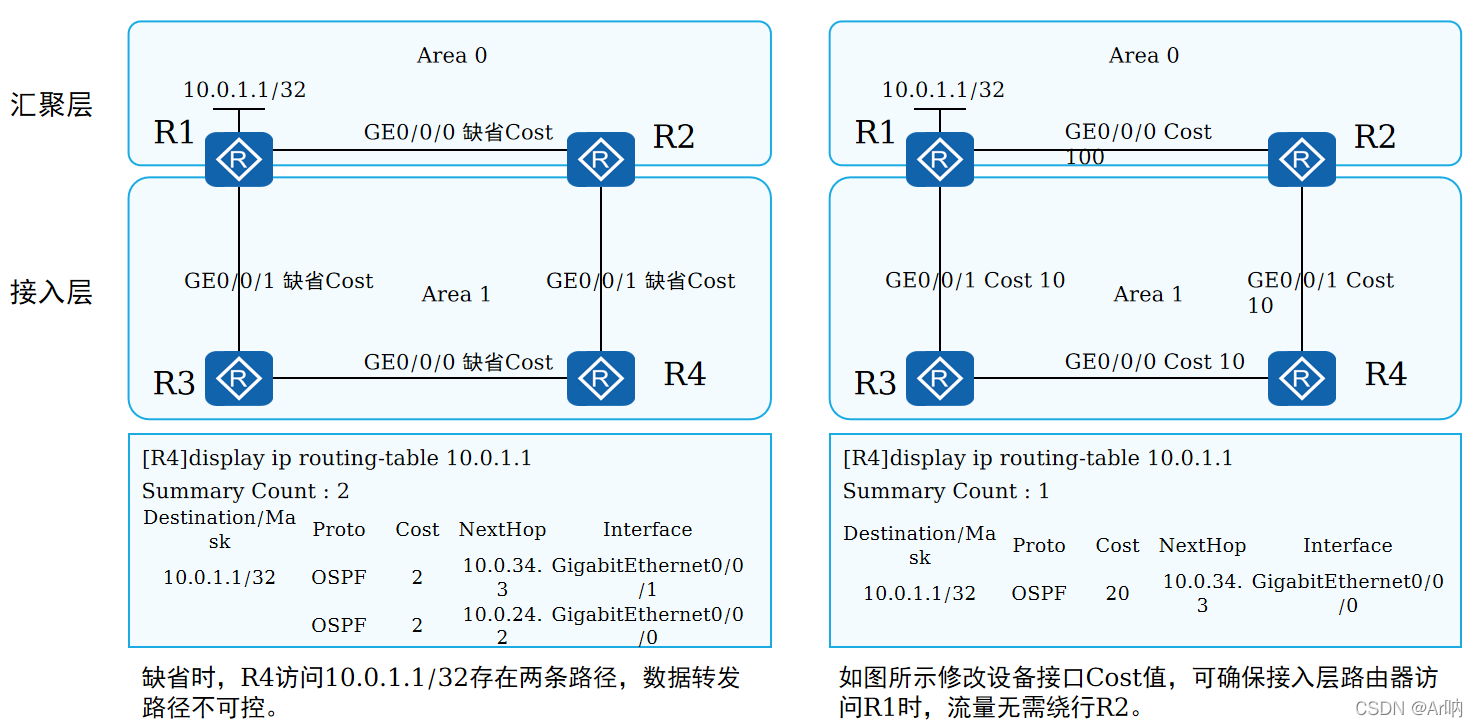

OSPF 基本术语术语 -- -- 计量变化实例
在规划流量路径时，推荐将汇聚层直连链路Cost值>接入环所有链路Cost值之和，这样可以保证从接入层访问R1或R2时，流量可通过接入层路由器直达R1或R2。
举例来说,R1和R2位于公司网络的汇合层,R1和R2直线链接位于0区域,R1直线链接位于0区域,R1直线链接位于0区域,32直线链接位于0区域。
R4 抵达/ 32 路径后有两条正常配置的跳跃。
在改变成本之后,R4到达之路上再有一个飞跃。
OSPF 三个表 - 邻居表
OSPF邻里观察、LSDB表格和OSPF路线清单是OSPF的三种最重要的形式。
OSPF必须建立OSPF邻居,
OSPF邻居使用互动式的Hello报告被发现。

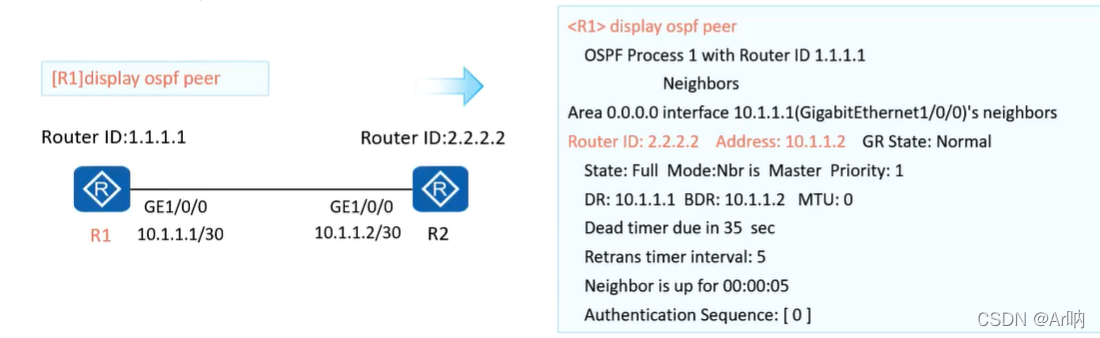

OSPF 邻居表显示OSPF路由器之间的邻居状态。 使用display ospf peer查看。
LSDB OSPF 三份清单项目
必须理解OSPF LSDB表格的以下内容:
LSDB存储它生成和从邻居那里获得的LSA数据。 LSDB在R1中包含三种LSA。
LSA型号识别特征、Advrouter向LSA提供的LSA型号路由器

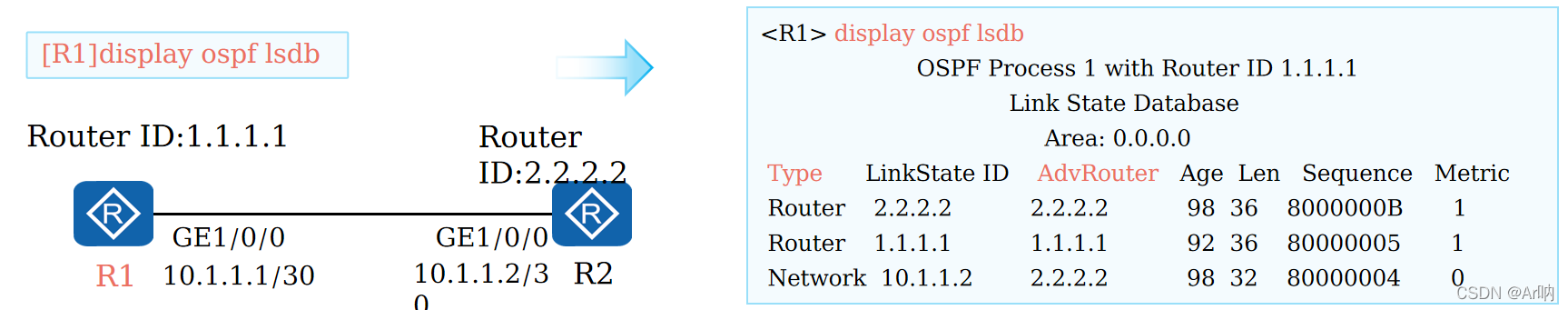

命令行显示 opf Isdb 可用于查看 LSDB 表格 。

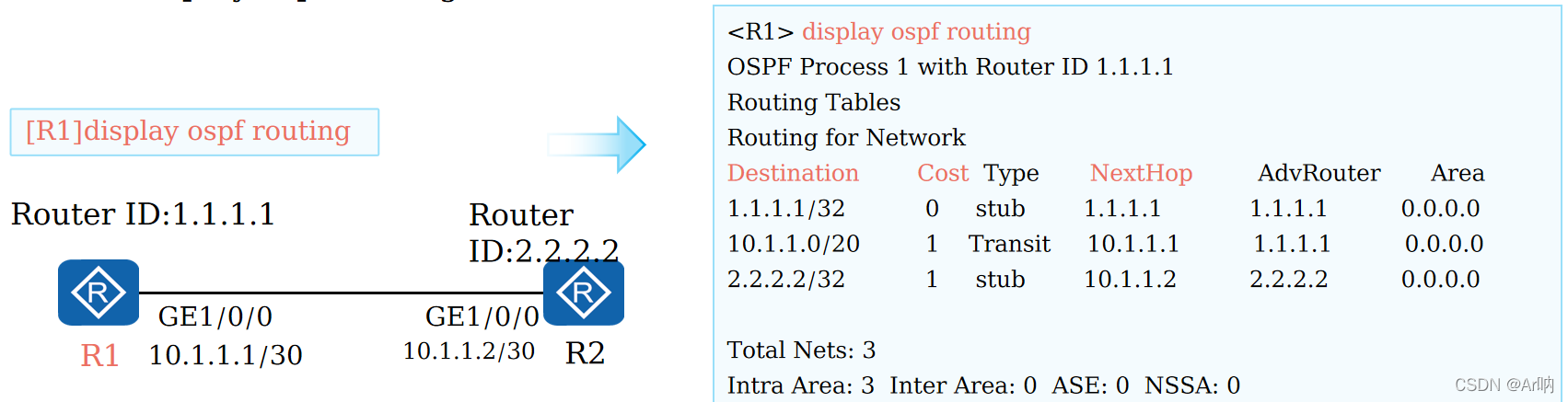

OSPF 路线表 - OSPF 三个表格
OSPF路线表需要下列资料:
OSPF路由器和路由器路由器清单是两个不同的项目,例如,OSF路线有三条路线。
OSPF路线表包括指导发送的信息,如目的地、成本和下Hop。
使用命令display ospf routing审查OSPF路线清单。
Stub: 点对点连接的路线
沿广播链行进的道路被称为过境路线。
路由器路由器也称为全球路由器,并非所有OSPF路由器都可以安装在路由器上。

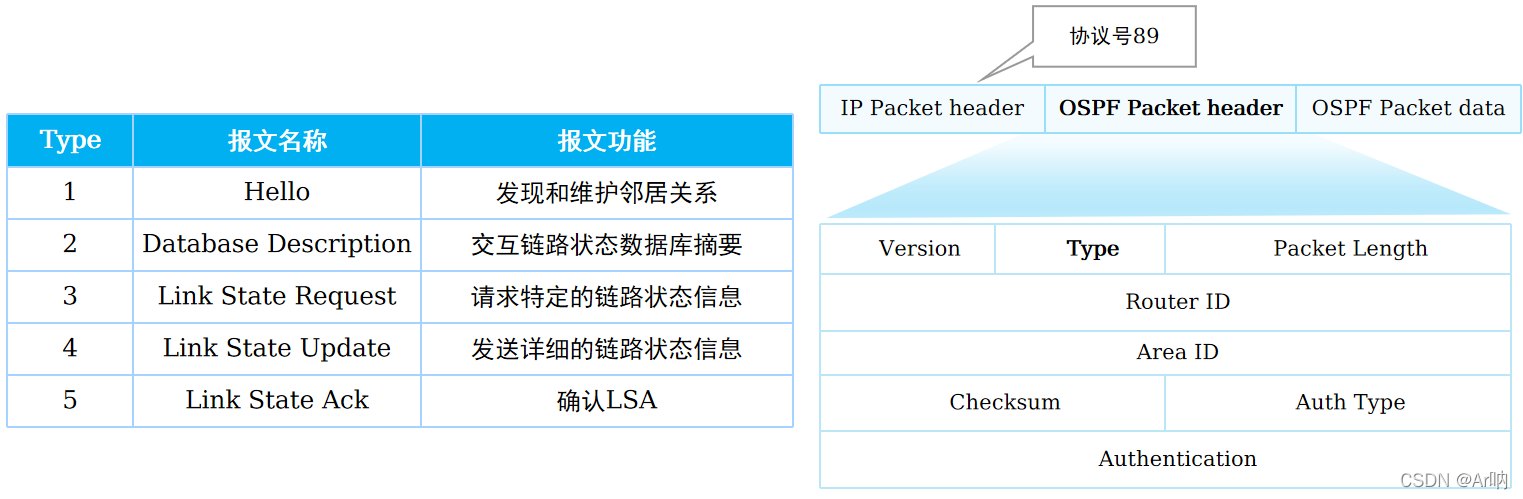

OSPF格式和类型
OSPF界定了五类物品,每类OSP都有相同的头部结构。
伙伴关系伙伴方案提案立即列入知识产权,在文件的知识产权标题中,协定数目为89个。
重要字段解释：
版本:目前使用的OSPFv2, 协议版本设为2。
路由器 ID : 这是发送信件的路由器的更远代号 。
区域编号:必须提交本报告的区域也称为报告所属区域。
输入文本的字段。
包长度: 指定OSPF 消息的总长度, 以字节计 。
校验和:校验字段,其范围是完整的OSPF划界案,包括OSPF划界案的标题。
认证类型: 0 表示没有认证; 1 表示没有基本的明确的密码认证; 2 表示没有加密( MD5) 认证 。
代理机构: 验证信息。 此字段的内容依用户类型而不同 。
3. OSF的工作流程
建立邻居关系

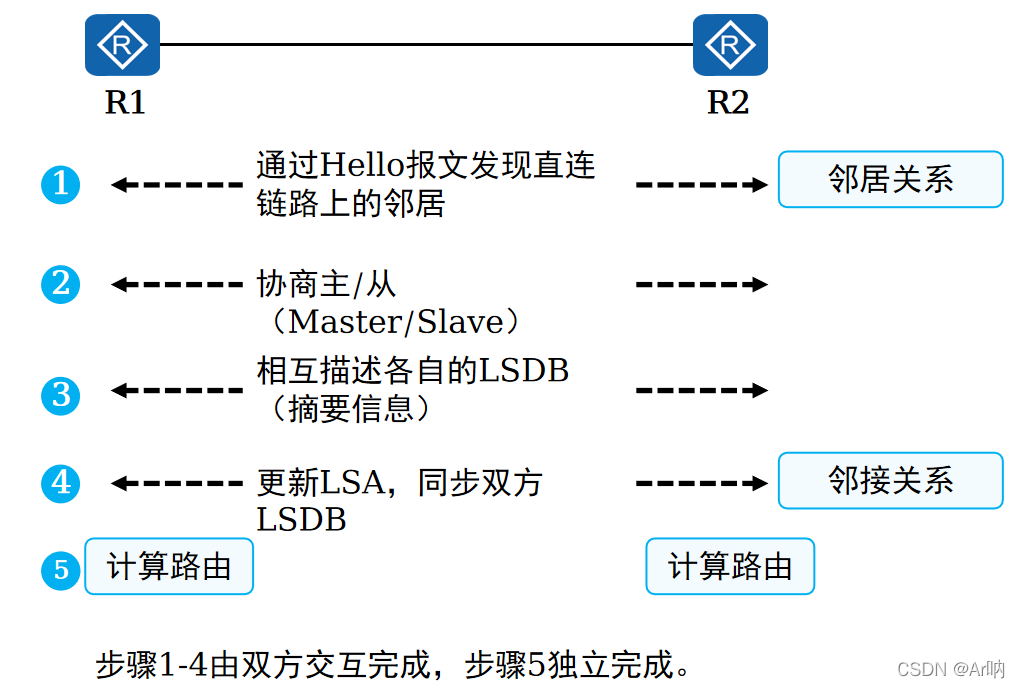

OSPF工作程序摘要
建立邻居关系
OSPF使用Hello报告寻找并发展邻里的关系。
当以太的网络连接发生违约时, OSF 使用组播报告以Hello报告(目的地地址)的形式提交。:执行OSF议定书的路由器）。
OSPF欢迎报纸包括诸如路由器路由器路由器的路由器识别码、邻居名单等信息。

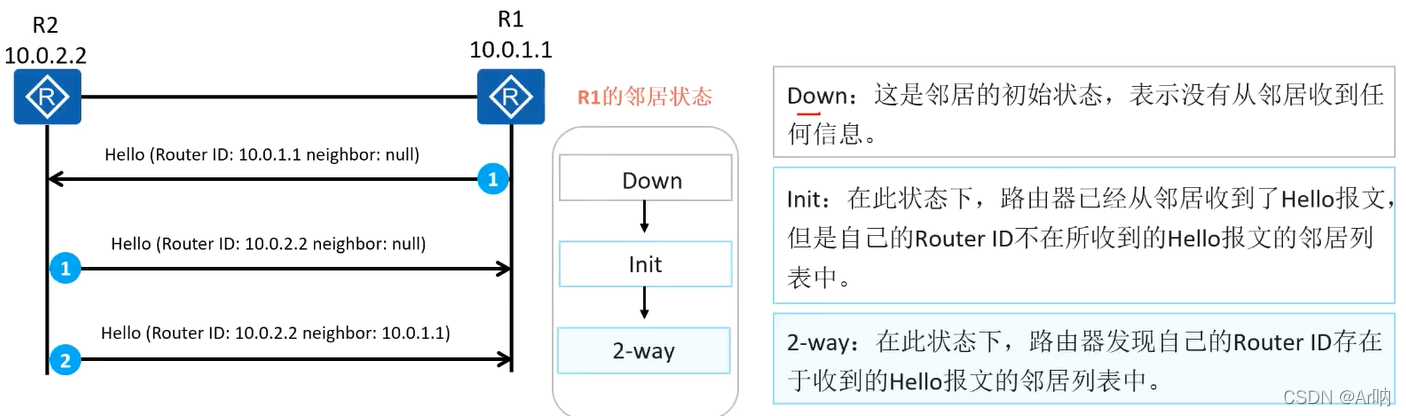

R1和R2路由器交换了Hello报告,第一份Hello报告中提供的邻居名单是空的。
R2收到R1的欢迎报告后,在邻居名单中加上R1,如果参数符合,在重新发送Hello报告后再加R1。
Hello的讯息经常在Ether的网络连结上以太的团体中播出:
另一个组织者(_A)
,这是OSF DR/BDR先前的IP地址。
对于无法进行广播的连接,OSPF允许在单一的广播中发送欢迎信息。
Hello报文
Hello Report的主要职能如下:
邻居发现邻居的路由器是自动发现的
邻里建设活动包括完成Hellolle报告中的参数协商和建立邻里关系。
邻居维持:通过定期发送和接收信息,发现邻居的运作情况。
无论如何,报告必须满足下列要求:
第一,根ID不能是相同的。
第二,该区域将保持不变。
3. 统一口型(证明型)
必须匹配 4- auth 数据
5份打招呼报告和打招呼报告同时印发。
6. 区域一致性(E部分备选,N部分)
七,两个邻居必须同时失败
补充
1. 在广播和NBMA连接中寻求IP接口地址。 相同部分 封面长度相同
2. 不要求接口地址和子网遮罩在P2P(pp, hdlc)连接的同一部分。
Ethernet P2P连接使邻居和路由器能够正常地建造和计算,但由于解决ARP的问题和下一路由器无法答复ARP查询的问题,单一的通信不可行。
P2MP 3 个 P2MP 连接、 接口 IP 地址必须在同一网络区域中, 默认要求与遮罩兼容, 命令忽略匹配的遮罩要求
4. 无论如何,联系类型的一致性

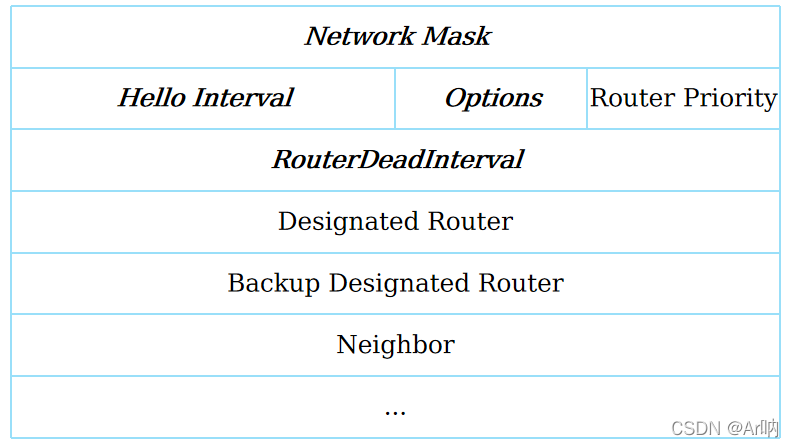

重要字段解释
网络遮罩: 发送欢迎信的界面的子网遮罩 。
Hello Interval: 提交 Hello 报告的间隔时间。 通常为 10 个 。
路由Dead Interval: 邻居已失效 。 如果目前没有收到邻居的报告, 邻居将被视为无效 。 一般情况下, 此间隔为四十 秒 。
邻居:邻居:邻居,由Louter ID识别。
其它字段解释
Options：
E:能否使用外部路线?
MC: 转发组是否支持对包裹进行广播?
N/P:是否有非南海地区?
路由器优先级 : DR 优先级 。 在 bro/ nbma 的 DR/ BDR 选举中, Dault is 1。 P2P/P2MP 链接没有意义 。 如果设定为 0, 路由器不得参加 DR 或 BDR 的选举 。
设计路由器:DR的接口地址。
备份设计路由器: BDR 的界面地址 。
建立邻接关系
邻接关系建立（1）

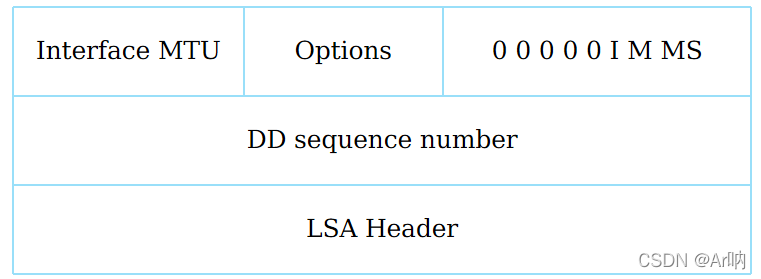

DD 字段的一部分被解释。
一:如果这是一系列DD中的第一个DD,是1或0。
M(更多):在连续多次发送DD时,如果这是最终DD,则为零。 否则,是1,表示后方还存在额外的DD。
MS(Master/Slave):当两个OSPF路由器交换DD信息时,必须首先确定双方之间的主要关系,而路由器识别号的大方将成为主人。如果值为1,发件人是主人。
DD序列号:DD序列号:为保持DD通信的可靠性和完整性,原则采用双方的序列号。
在交换阶段,LSDB摘要以主路由器序号作为起始序号发送。

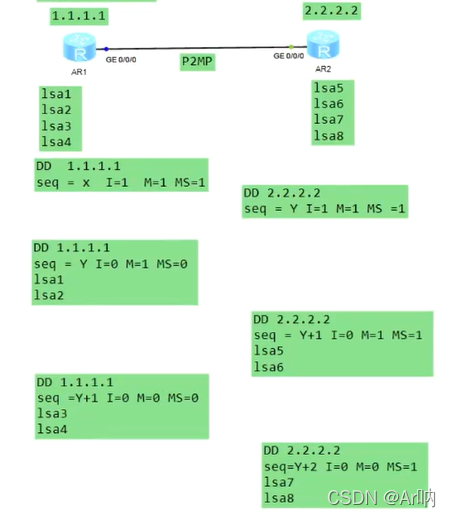

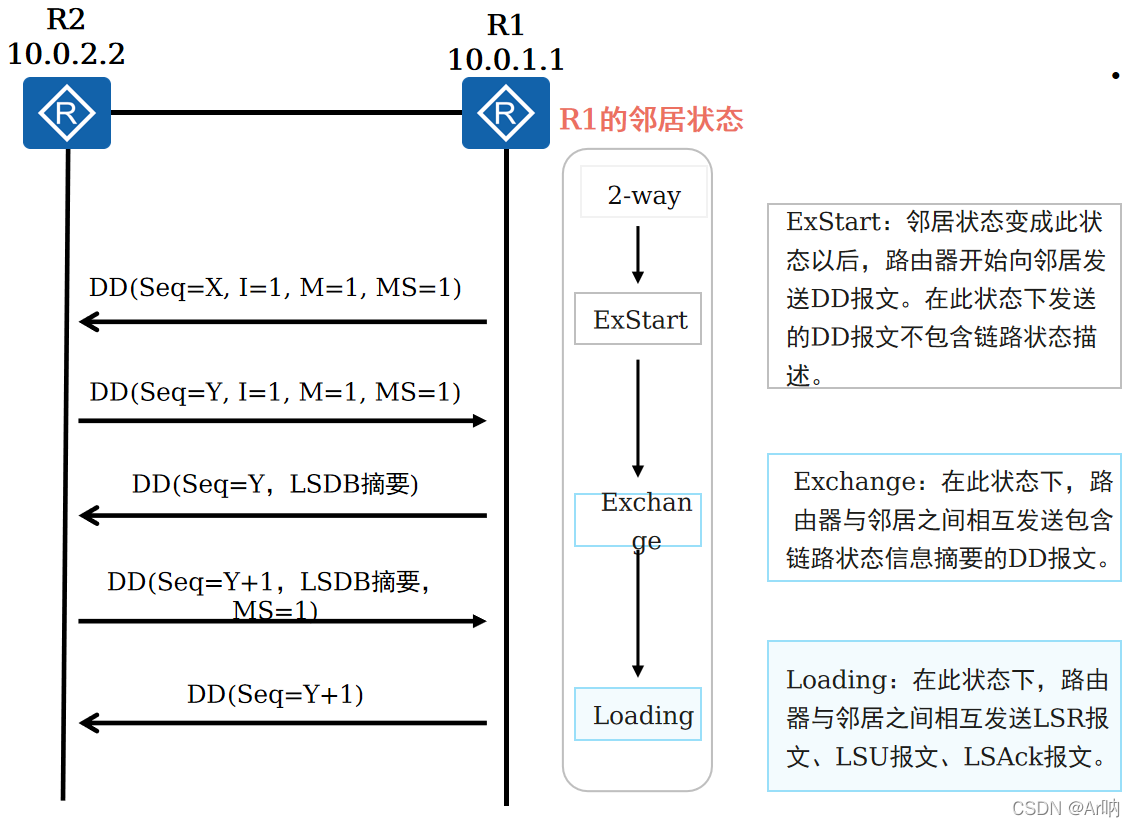

R1和R2共用相同的路由器识别码,并建立了邻居关系。在R1的邻居变成ExStart之后第一封DD信息将由R1发送。此报文中，M-bit 值设为 1 。这篇文章是全球之声在线特稿的一部分。MS比特值设为 1 。据说R1自称自己是主人。DD序号随机指定为X。I -bit设为 1 。它声称是第一份DD报告。
当R2的邻居变成ExStart时,同样的事情也发生了。R2也将是第一个传输初始DD信息的人。此报文中，DD序号随机设定为Y(I-bit=1),DD序号也设定为Y(I-bit=1)。M-bit=1，MS-bit=1，含义同上）。因为R2的更大声的身份证更大因此,R2将成为真正的主人。收到此报文后，R1将产生一项谈判完成的活动。然后将社区名称从ExStart更改为交换。
当R1的邻居联系到Exchange时R1将发送新的DD信息。本报告总结了LSDB的结果。第2步,序列号设定为R2使用的序列号Y。I-bit=0，这不是第一次发布DD报告。M-bit=0，这是载有LSDB简要数据的最后一份DD报告。MS-bit=0，根据报告,R1自称是奴隶。收到此报文后，R2从ExStart改名为邻里交换所。
当 R2 的邻居状态更改到 Exchange 时, R2 会用 LSDB 摘要信息发送新的 DD 信息。 DD 序列号被更改为 Y+1 、 MS- 比特= 1, 表示 R2 自称为 Master 。

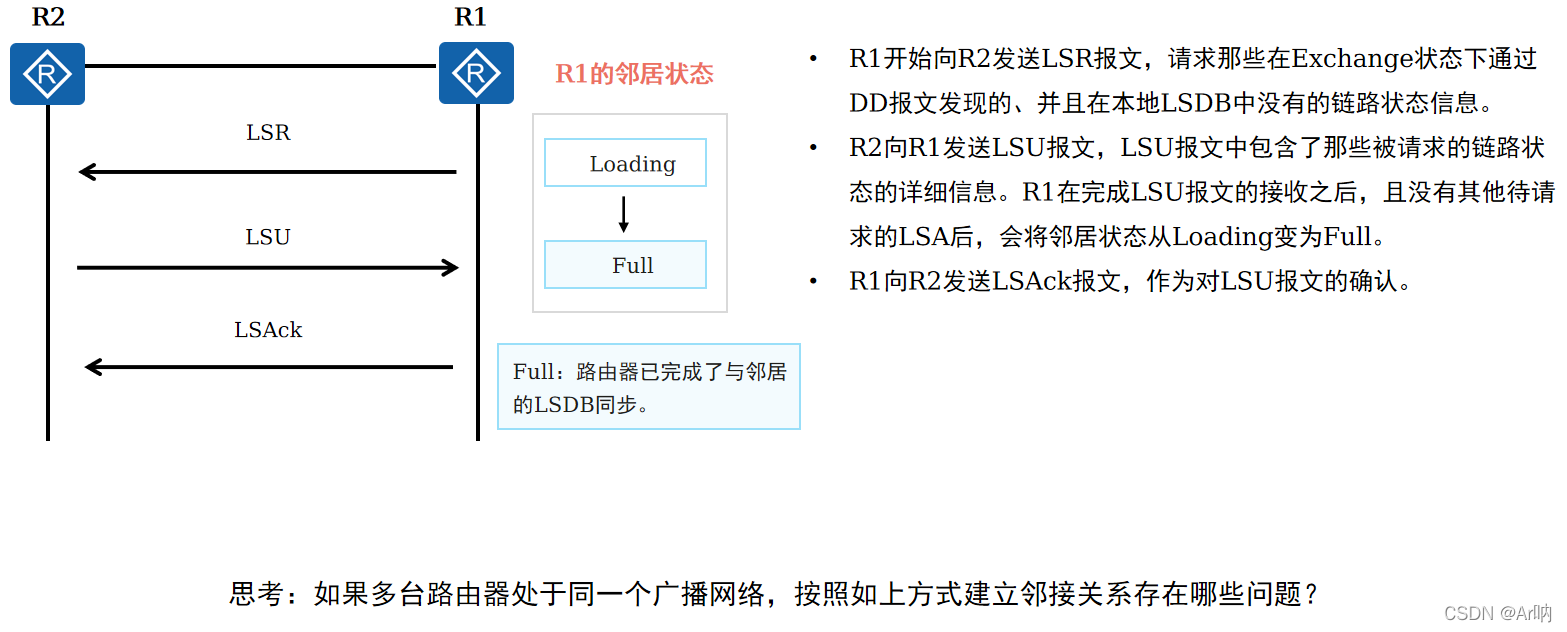

虽然没有要求R1发送含有LSDB摘要信息的新的DD信息,但不需要新的DD信息。但是,作为一个奴隶,主人发出的每条DD信息都必须得到R1的确认。所以，R1 发送 R2 新的 DD 信息 。序列号为Y+1，该报文内容为空。发送完此报文后，RTA 产生一个名为交换-Done的事件。改变邻里 进入装载。R2收到此报文后，如果 R2 的 LSDB 是最新的, 它将把邻里状态转换为完整( 假设 R2 的 LSDB 是最新的) 。没有必要与R1联系并寻求更新。
DD报文
DD报告包括LSA头信息,如LS类型、LS标识、广告路由器、LS安全编号和LS校验总和。

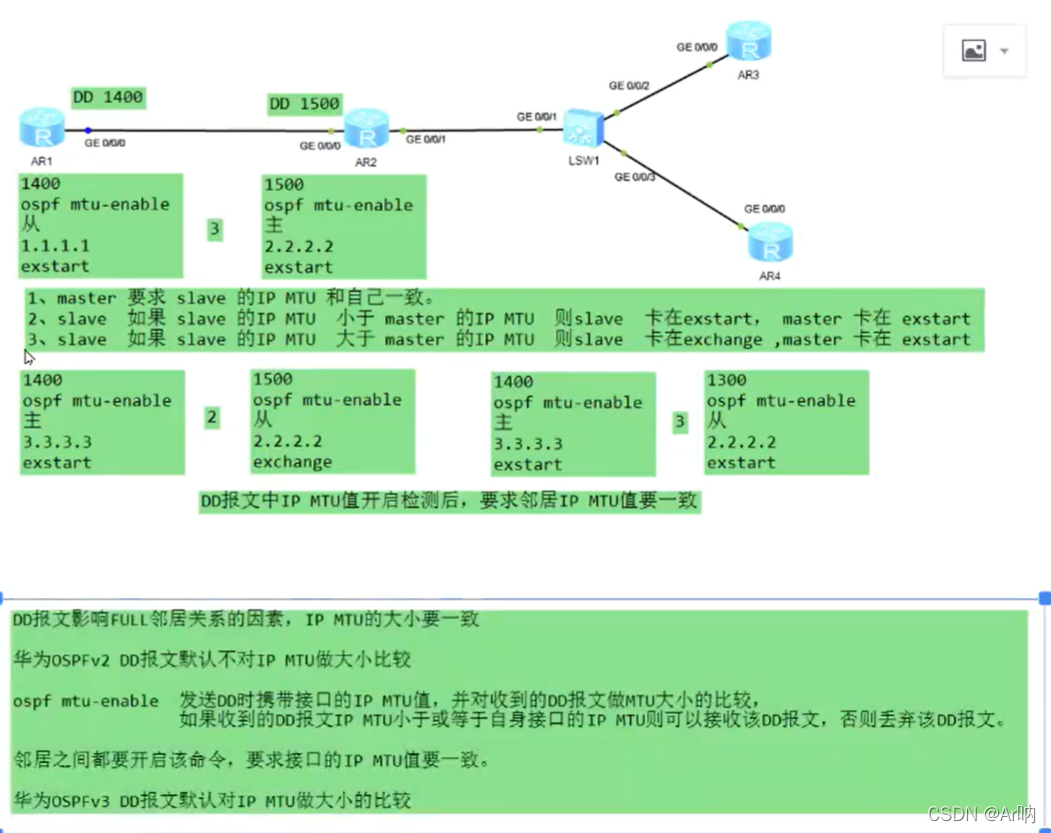

界面 MTU : 告诉接口发送最长的IP 信息, 不加歧视。 两位邻居发送了含有 D. D. M. T. U. 的报告参数, 以及M. T. 和 M. T. 是否被送到 D. D. D. 报告, 如果 M. T. 缺席, 则报告被拒绝 。 而 M. T. 结尾时它们并不相同 。 如果不对设备进行 MTU 检查,则不默认评估OSPF提交文件的 MTU 一致性( MTU = 0)。 。
与Hello报告有关的字段可称为选项。
ospf mtu-enable
在发送DD信息时,IP MTU使用接口 MTU 值。
2. 不断测试收到的DD信息IP MTU值已导致FPL居民区的发展。
(c) 改善居民区(2)
ING0/0中,有一个“排除”错误。

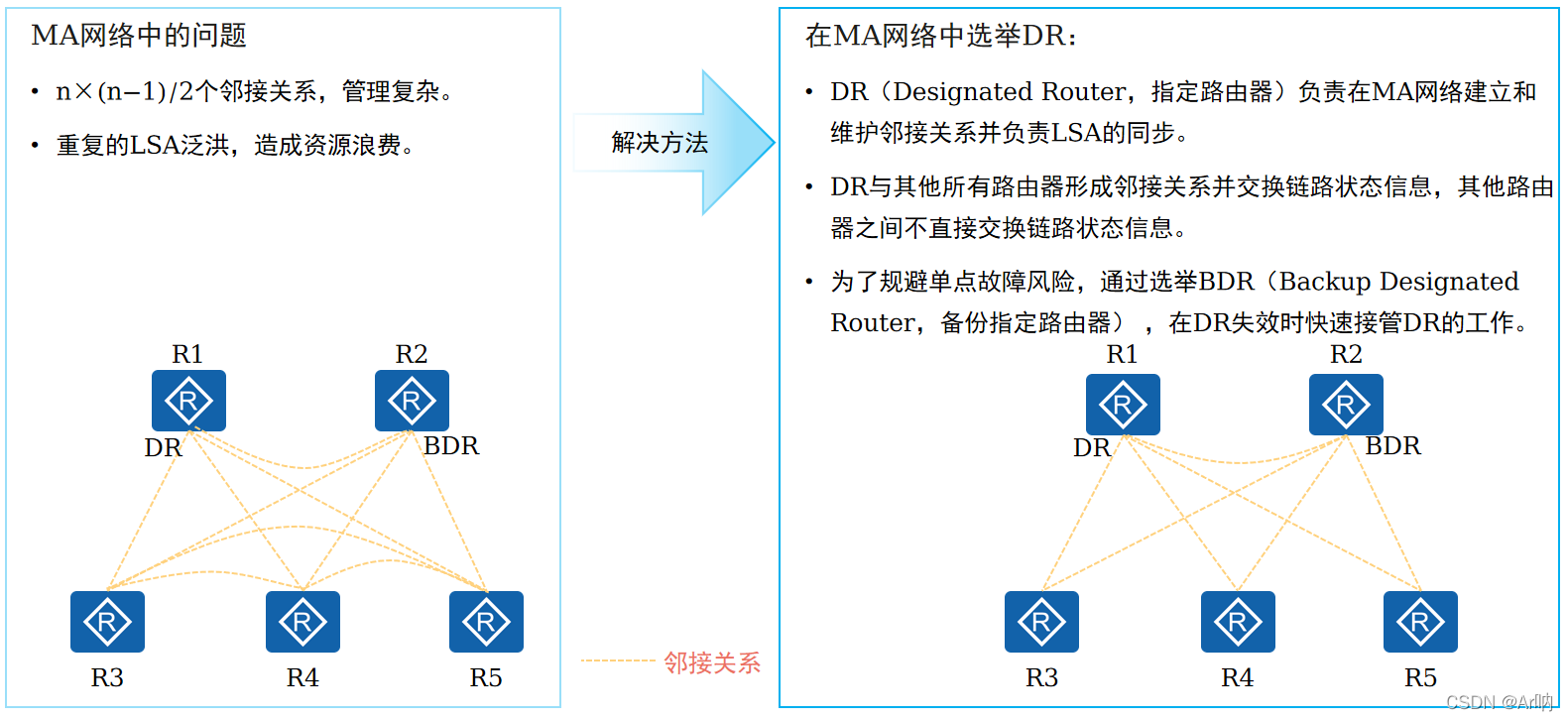

DR与BDR的作用
DR与BDR的作用
MA（ Multiple Access，BMA(Broadcrown MultiAccess)分为两部分。这篇文章是全球之声在线特稿的一部分。非广播多路访问）。典型的BMA网络是以太网连接的网络。通过在逻辑上分割框架联系,形成了典型的NBMA网络。
路由器要么是路由器,要么是路由器,要么是路由器,要么是路由器。

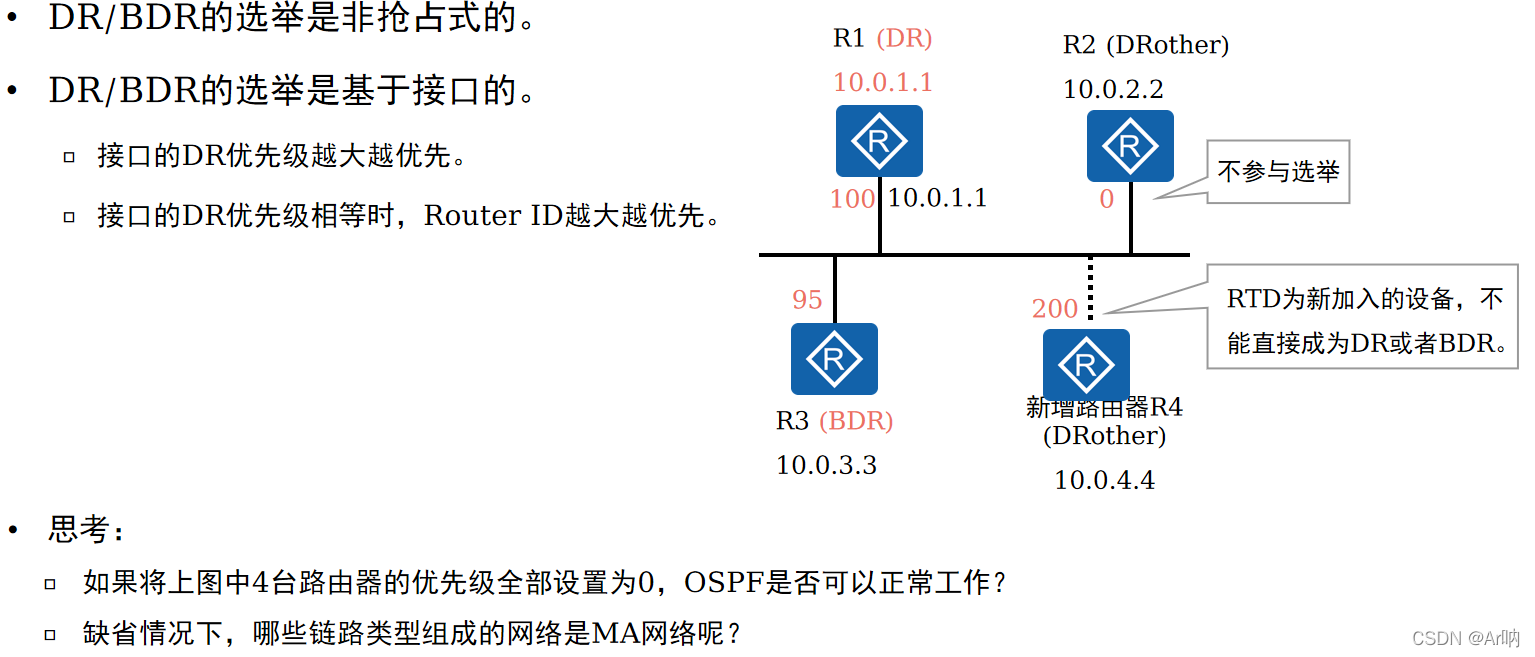

DR和BDR选举规则
以下是在无线电连接或NBMA链接上选举DR和BDR的程序:这个故事是我们对2011年埃及抗议的特别报导的一部分。同时,我们还处于等待状态。在等待阶段,将有一个等待计时器。定时器与《死时报》的时间长度相同。默认值为40秒，用户不可自行调整。
在等待计时器开始之前在提交Hello报告时,没有DR或BDR字段。在等待阶段,这不是一个好主意,如果 欢迎报告有一个DR和BDR。因此,简单地识别网络中的DR和BDR, 我们看看他们能取得什么成就。而不会触发选举。我不知道我该怎么办, 但我不确定我会做任何事情。开始邻居同步。
新的路由器将确认目前的路由器和路由器,独立于其路由器ID或路由器DR的优先事项。
当DR因Down失败而失败时,BDR接管了DR的位置,其余的路由器的优先级高于零,它们竞争新的BDR。
只有DR选举配有不同的DRID或具有不同DR优先级的路由器,并且同时进行,并且只有DR选举配有不同的DRID或具有不同DR优先级的路由器,并且同时进行,才适用DR选举配有不同的DRID或路由器,并同时进行,DR选举才实施DR选举规则。

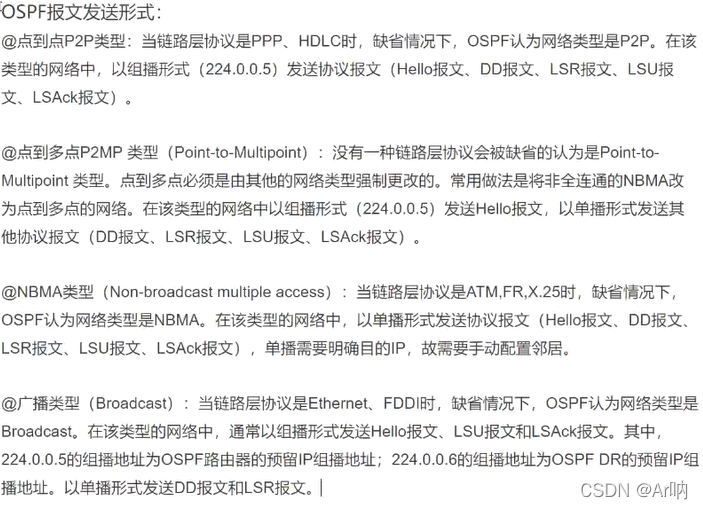

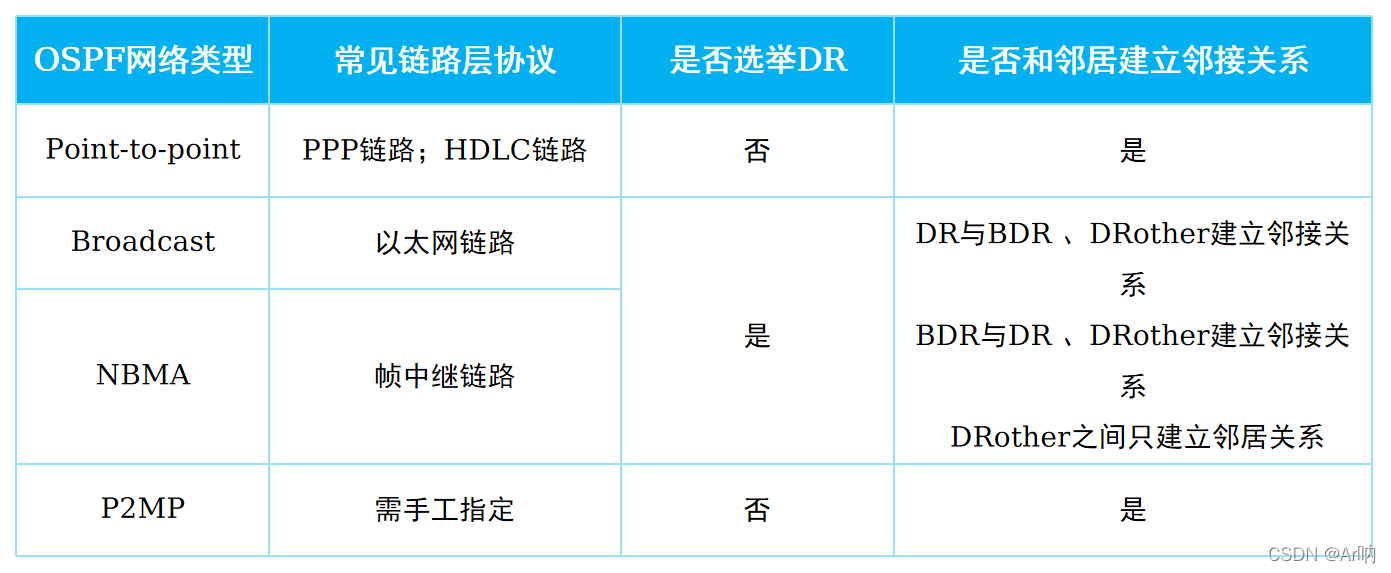

几个网络类型有不同的DR和BDR选举程序。
P2MP表示点到多点。
OSF 网络类型,可自动根据需要修改设备接口。

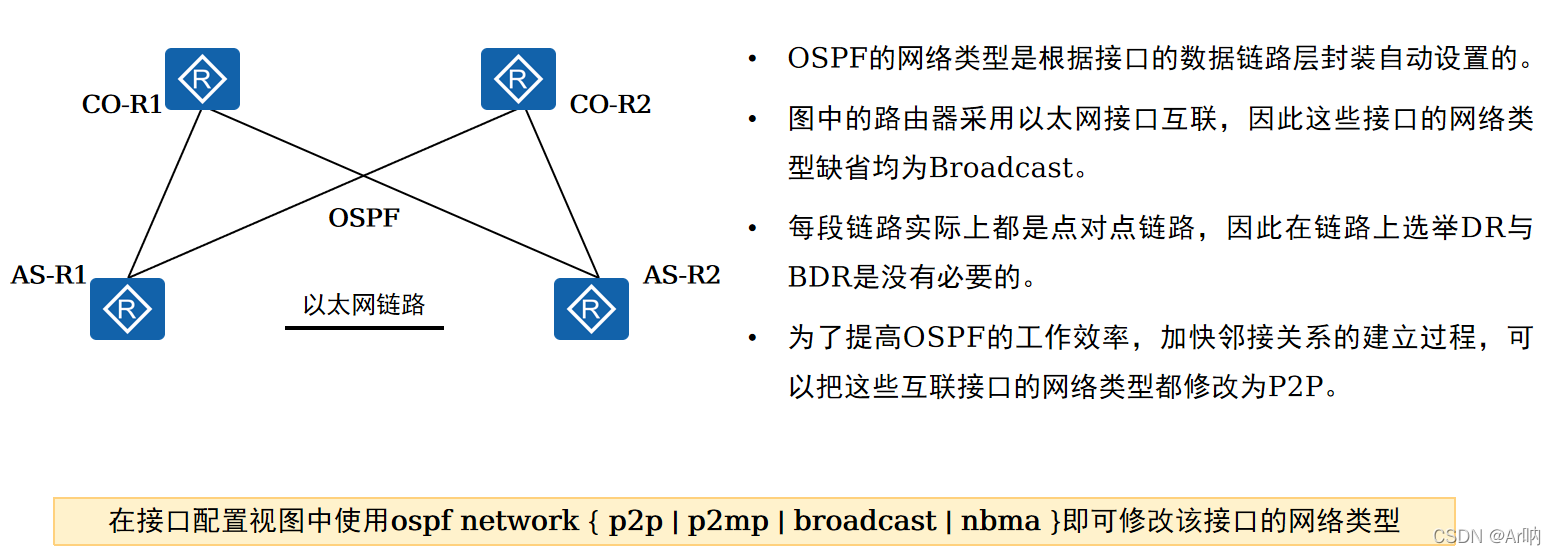

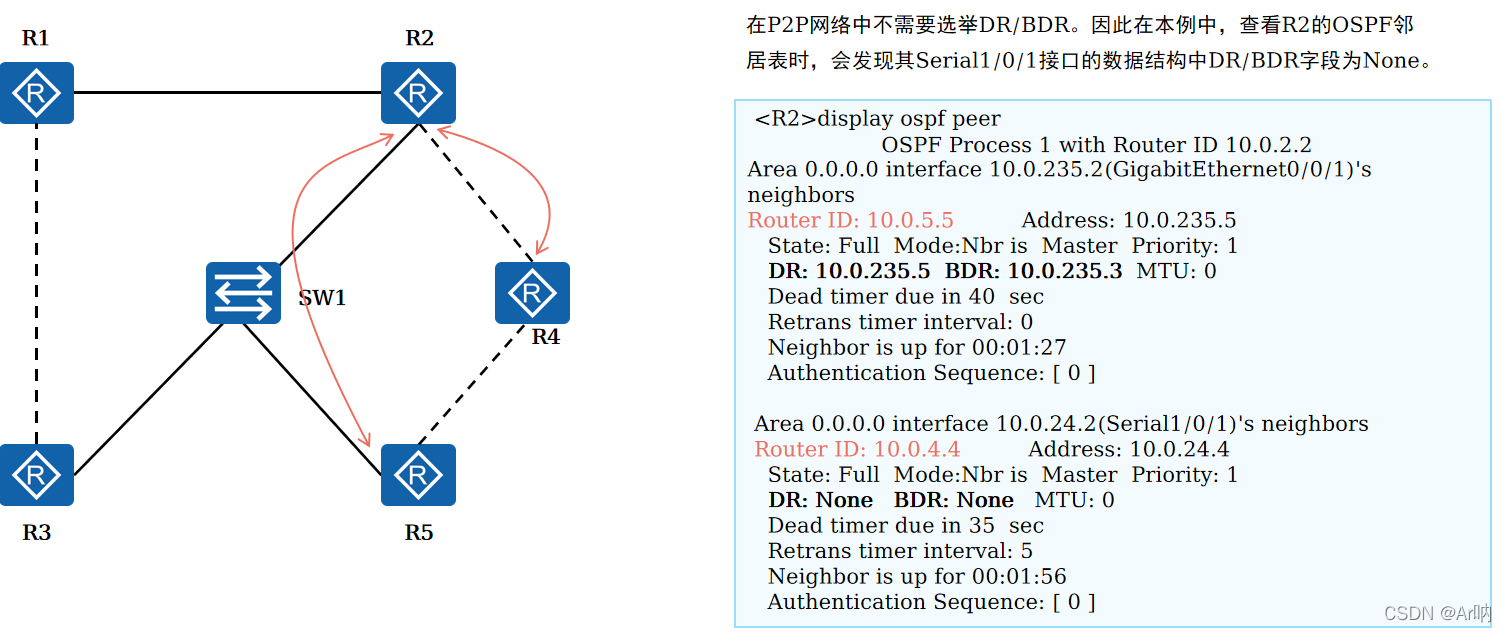

OSPF的网络类型根据接口的数据链层自动确定。在图中，一条双链路将网络接入层路由器AS-R1和AS-R2连接到核心层路由器CO-R1和CO-R2。所有四个路由器的接口都启用了OSF系统。由于这些路由器通过以太网接口连接,这些接口的网络类型在广播中没有。OSF在每个以太网链接上选择DR和BDR,作为建立邻国关系进程的一部分。
然而，这是毫无必要和低效率的(民主联盟和民主联盟的选举制度包括一个时间框架)。这延长了直接路由器获取近距离所需的时间)。因为这些联系在逻辑上从一个点连接到另一个点。选择DR或BDR是一个令人欢迎的特点。因此,为了提高OSF业务的效率,· 加快建立邻国债券的进程;这些接口的网络类型可以更改为 P2P 。
总结：
为什么建议将T-net广播链接转换成P2P链接类型?
1. 加强OSPF邻国的发展
2. 简化SPF算法并减少LSA数量。
4. OSF的基本结构

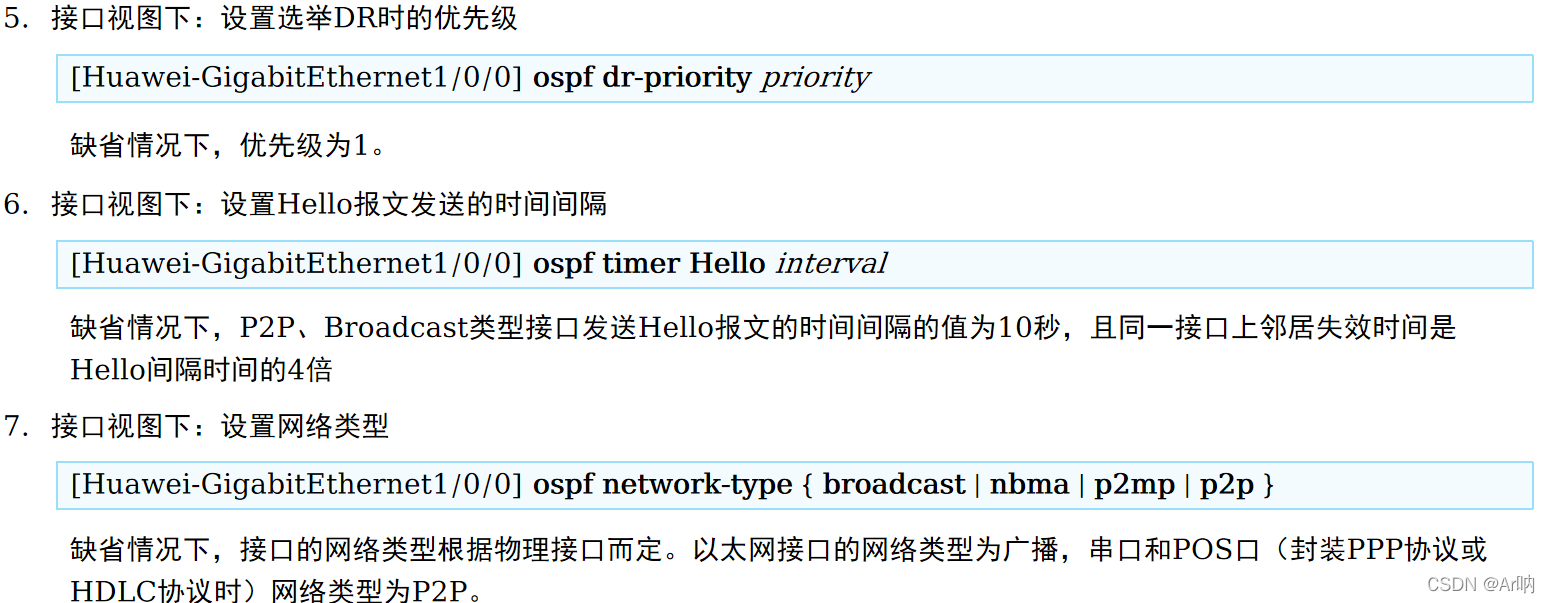

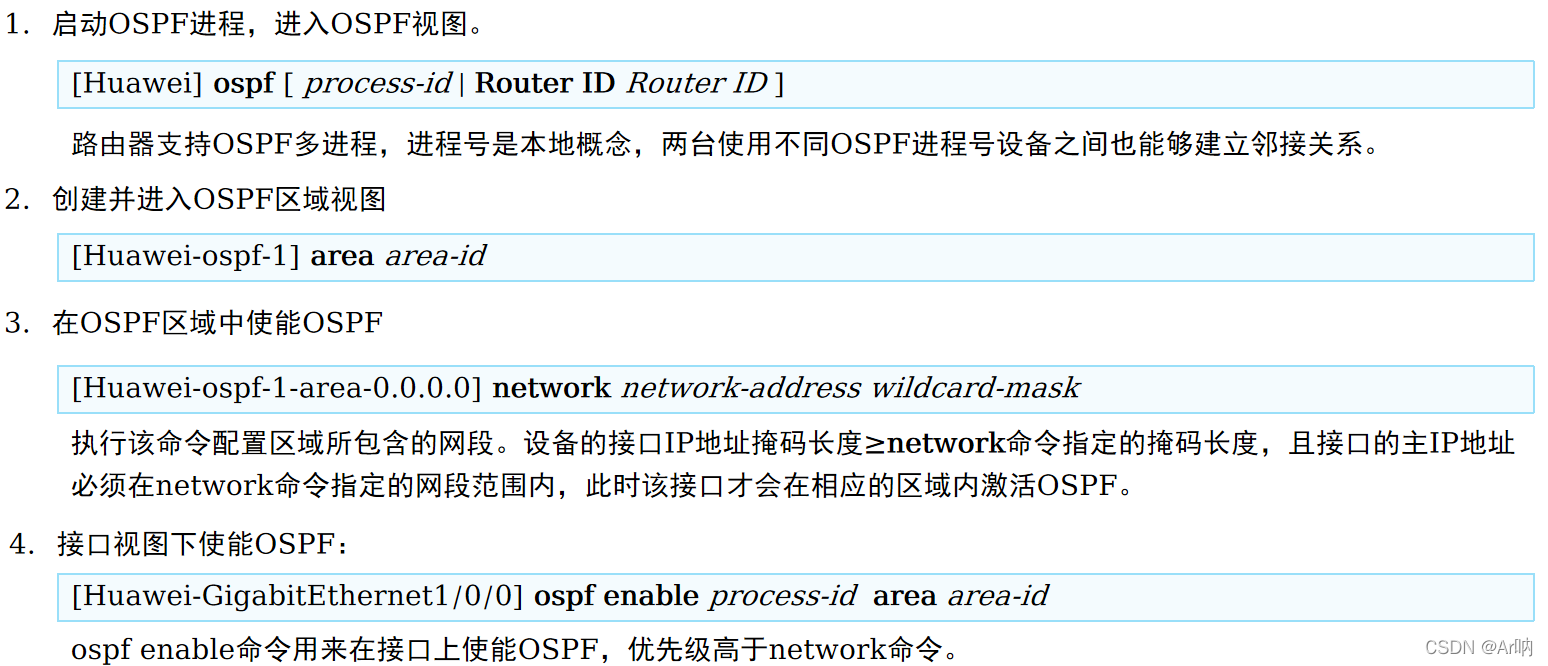

配置命令介绍
缺省情况下，OSPF在32位主机线路上为 Loopback 接口发布IP 地址。与环礁界面上的遮罩长度设置无关您可以使用它来发布 Loopback 界面真正的网络部分 。在接口下,必须指定网络类型或广播类型。

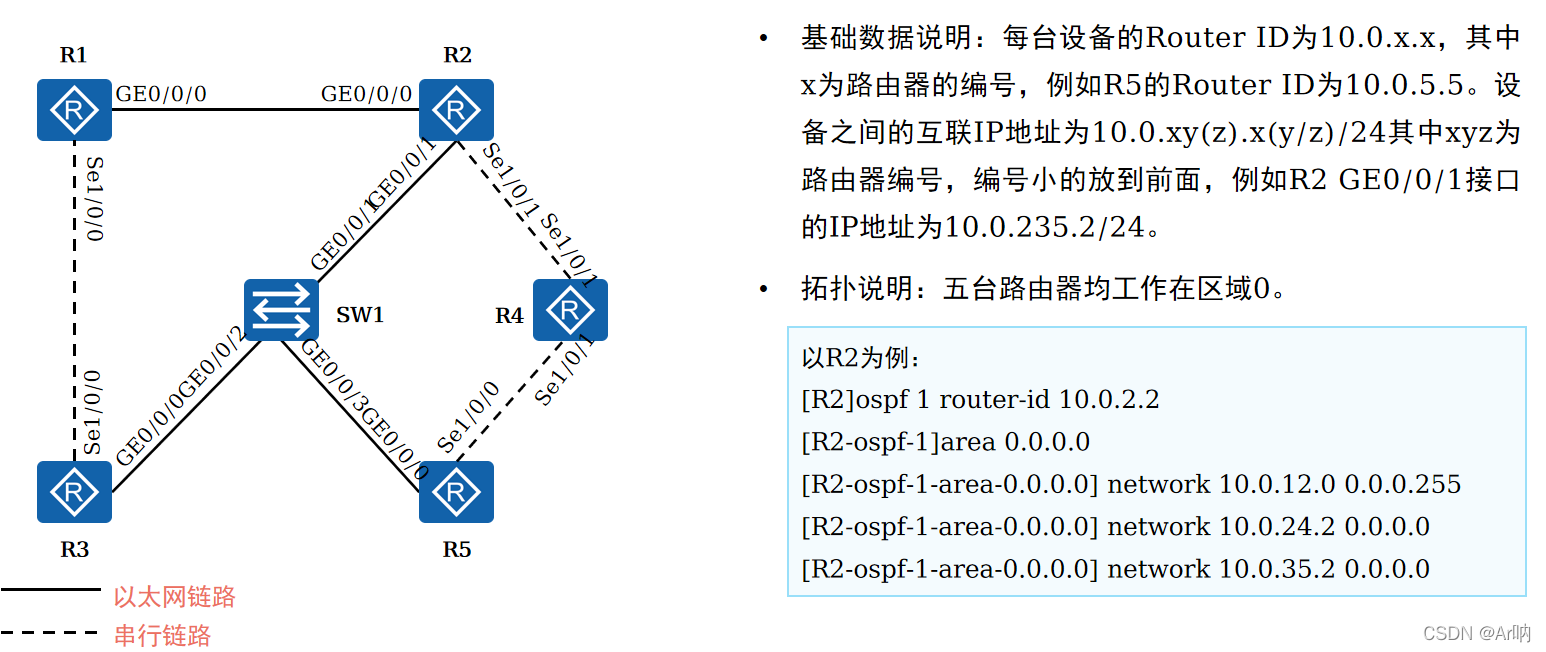

OSPF配置举例
OSPF配置验证

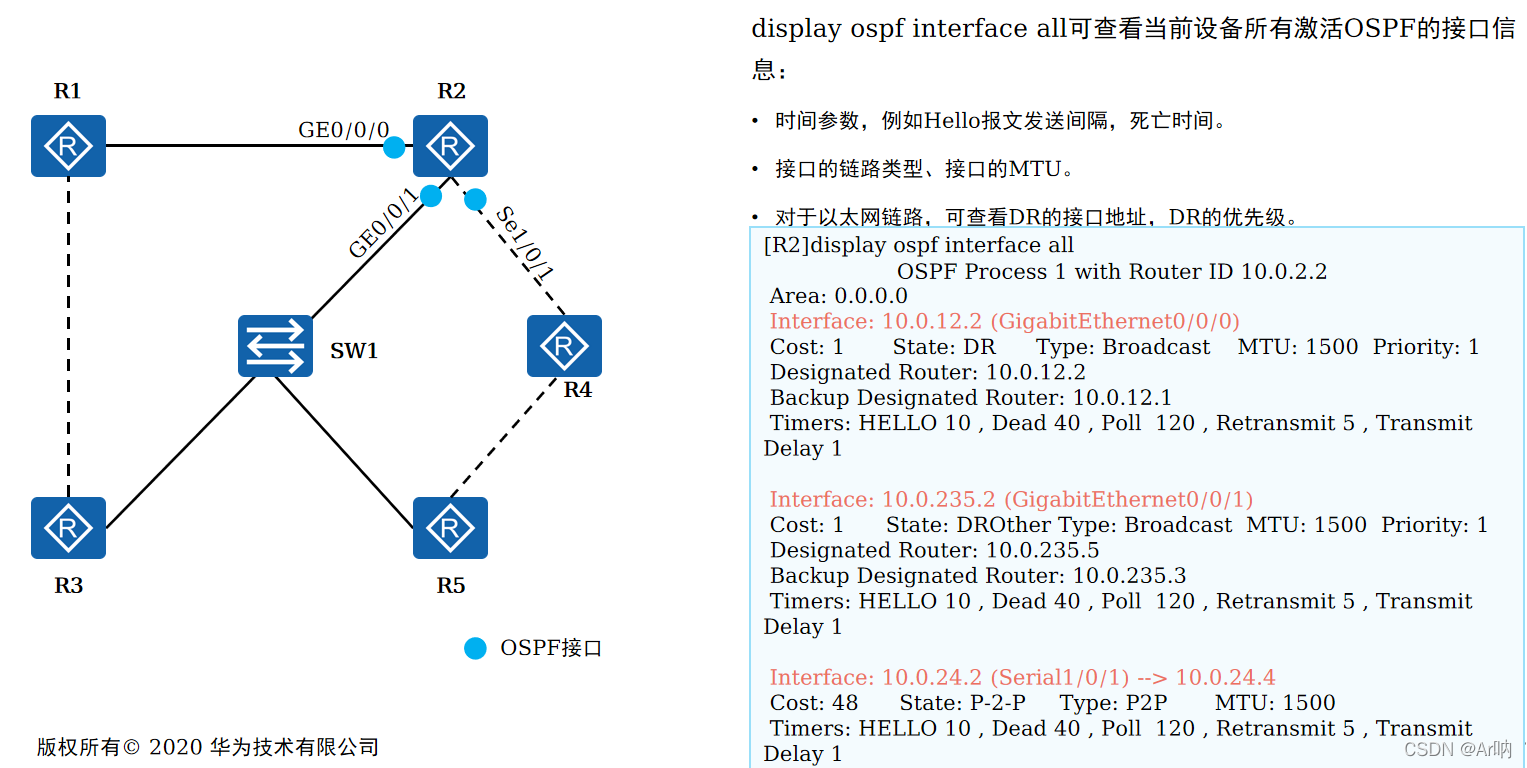

display ospf interface all 在目前设备上,您可以查看触发 OSF 的所有接口信息:
时间参数,如发送欢迎报告的频率和死亡时间。
界面的连接类型, 以及它的 MTU 。
向以太网连接提供DR接口地址,向以太网连接提供DR接口地址,向以太网连接提供DR优先地址也是如此。

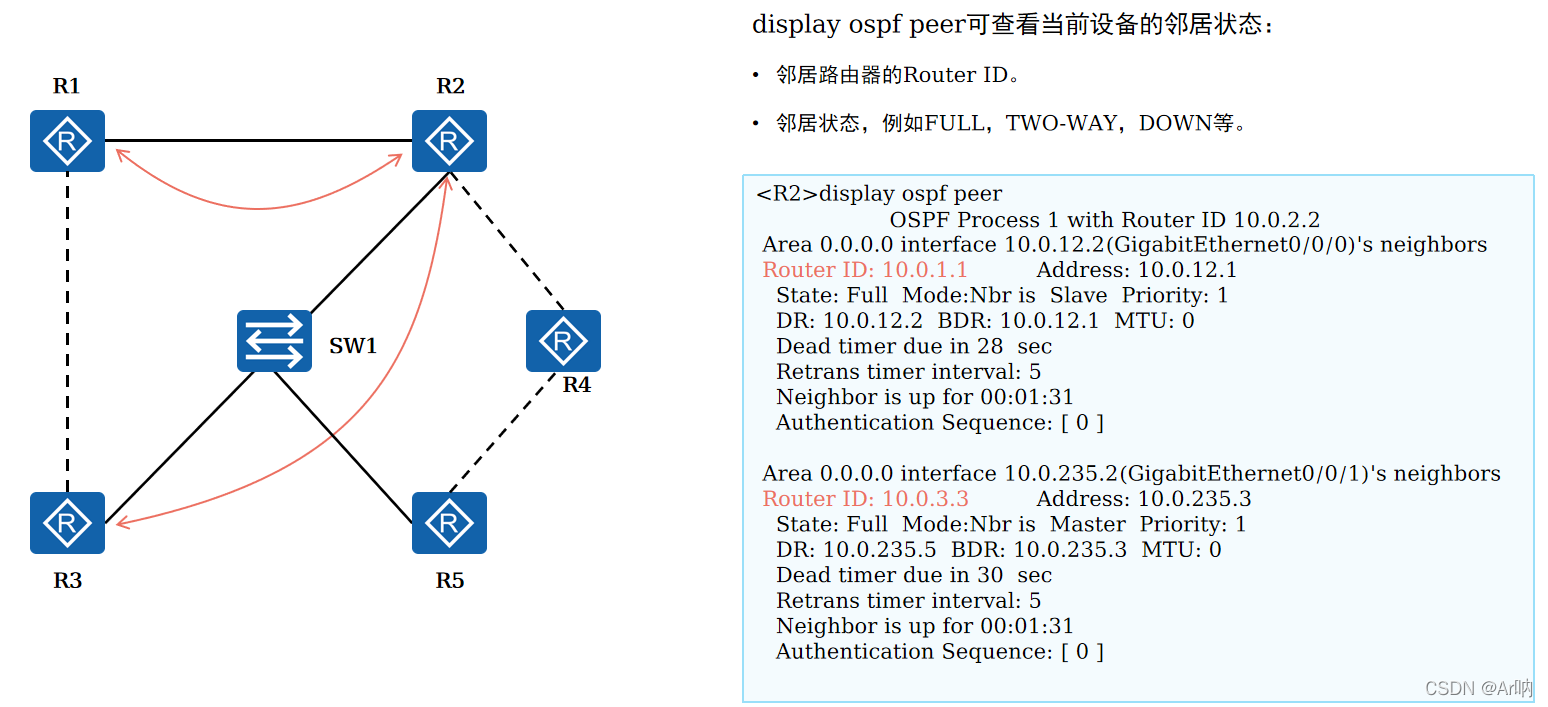

display ospf peer 您可以查看当前设备的周围状态 :
更大声地确认邻居路由器的身份
附近的情况,例如, 满、两瓦、下,等等。

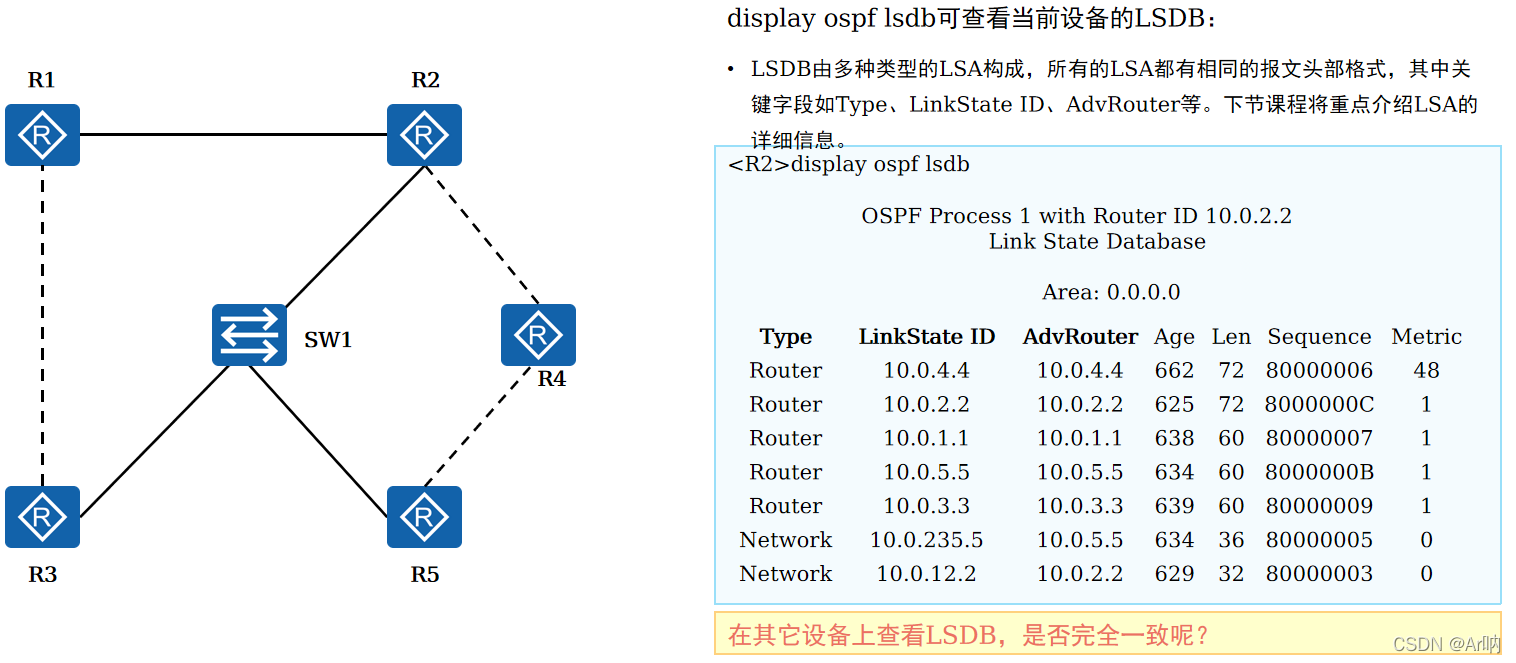

display ospf lsdb 对于目前的装置,你可以看看LSDB:
LSB是由多种LSA组成的,所有LSA都有相同的标题结构和重要信息,如类型、链接国家身份证、AdvRouter等。

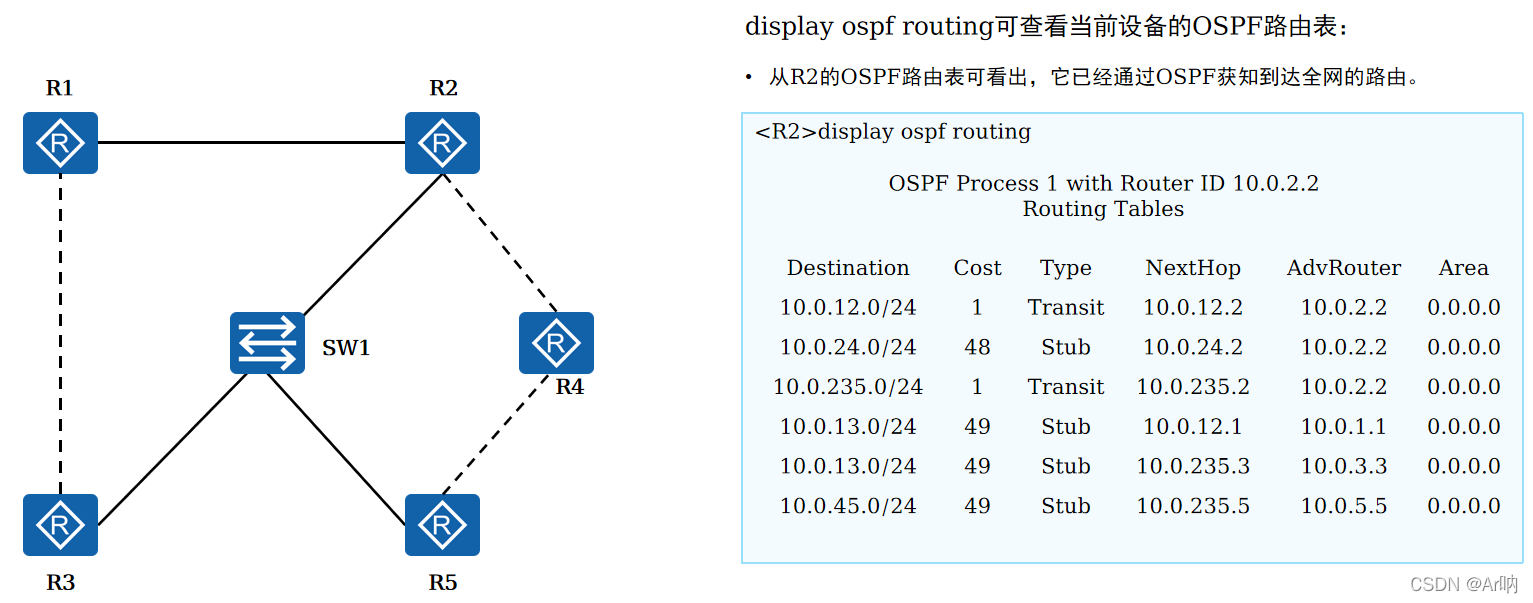

display ospf routing 目前设备目前的OSPF路由器表可在此找到:
如R2 OSPF路径图所示,它已通过OSPF获悉通向整个网络的路径。
思考题
1 (单一选择):以下哪些条款被OSF用于维护邻里关系? (A)
A、Hello B、Database Description C、LSR D、 LSU
2. (多重选择)以下哪些网络类型是OSF兼容的? (ABCD)
P2P网络A、P2MP网络B、广播网络D和NBMA网络
