MCU型号：STM32L071KBU
SDK：HAL库
CubeMX和MDK是必需的工具。

1 LORA模块概览

1.1 模块描述

LoRa （Long Range模块收发机类型(本地、远程)SX1278,以履行部分时间点对点数据传输功能,其逻辑和引号见下图所示:

Lora董事会选择了以下引文:

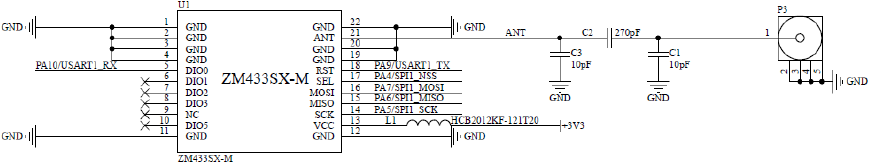

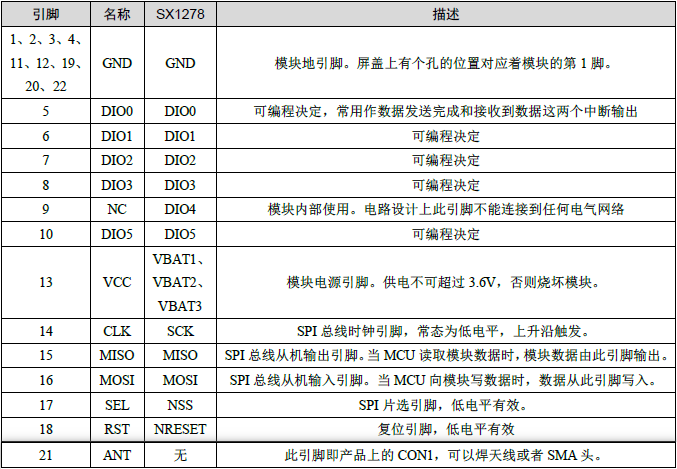

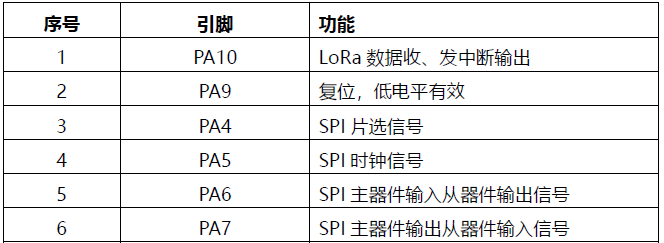

• PA5-7: 一般硬件 SPI通讯装置
• PA4: 片段、通用程序选择
• PA9:在重置时,当没有重置时,在需要初始化时拉起
• PA10:DIO0有一个外部入侵,当接收器收到数据时,DIO0将沿着信号开始上升,并可在EXTI分离期间进行数据处理配置。

1.2 工作模式

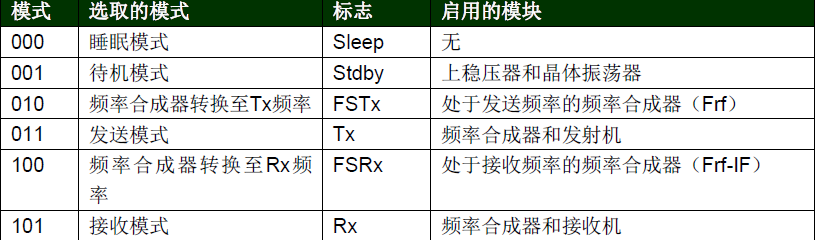

SX1278除睡眠和等待外,登记簿可以任何方式阅读。

1.3 数据FIFO

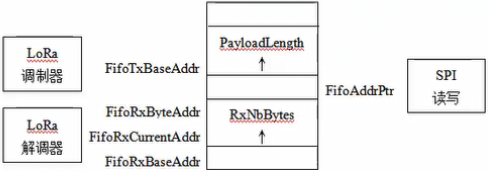

FIFFO 总计Lora数据256用于传输和接收数据的字节,该字节可用除睡眠模式以外的任何模式读写,并在转换到新的接收模式时立即删除先前的内容,如下图所示:

数据传输的调制解调器,数据接收的调制解调器

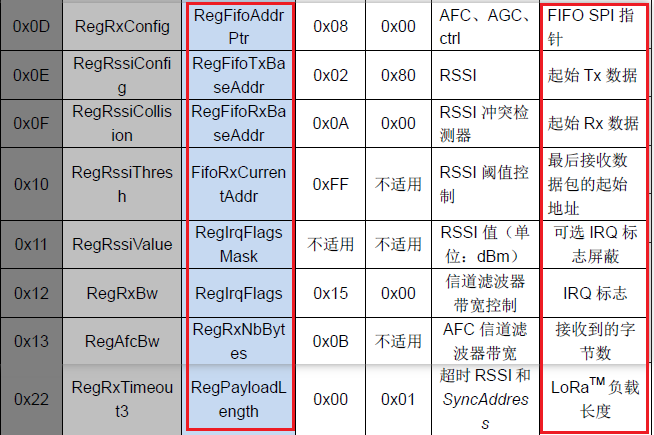

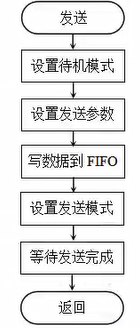

• 传输后,先输入备用模式,将FIFO SPI地址更新。FifoAddrPtr指定 FIFO 调制解调器地址 。FifoTxBaseAddr，将负载长度PayloadLength设置字节将数据传输到 FIFO, 然后开关发送模式, 等待发送完成, 发送完成后自动返回备用模式, 并切换到接收的连续接收模式, 如下图所示 :

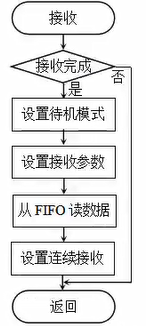

• 在不断接收时,首先输入接收模式,等待接收完成,然后输入FIFO SPI地址。FifoAddrPtr设置 FIFO 的接收启动地址 。FifoRxCurrentAddr,以及从 FIFO 中读取RxNbBytes字节,如下图所示:

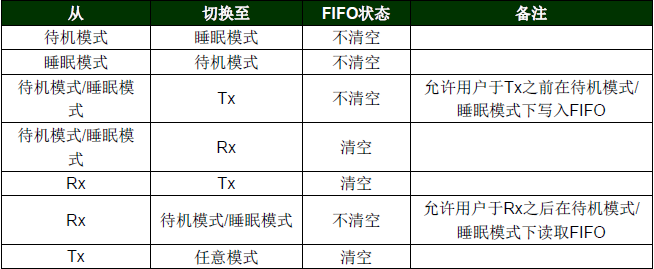

在芯片模式之间转换时,以下是FIFO的状况:

2 HAL图书馆的LoRa编程

CubeMX 配置第2号

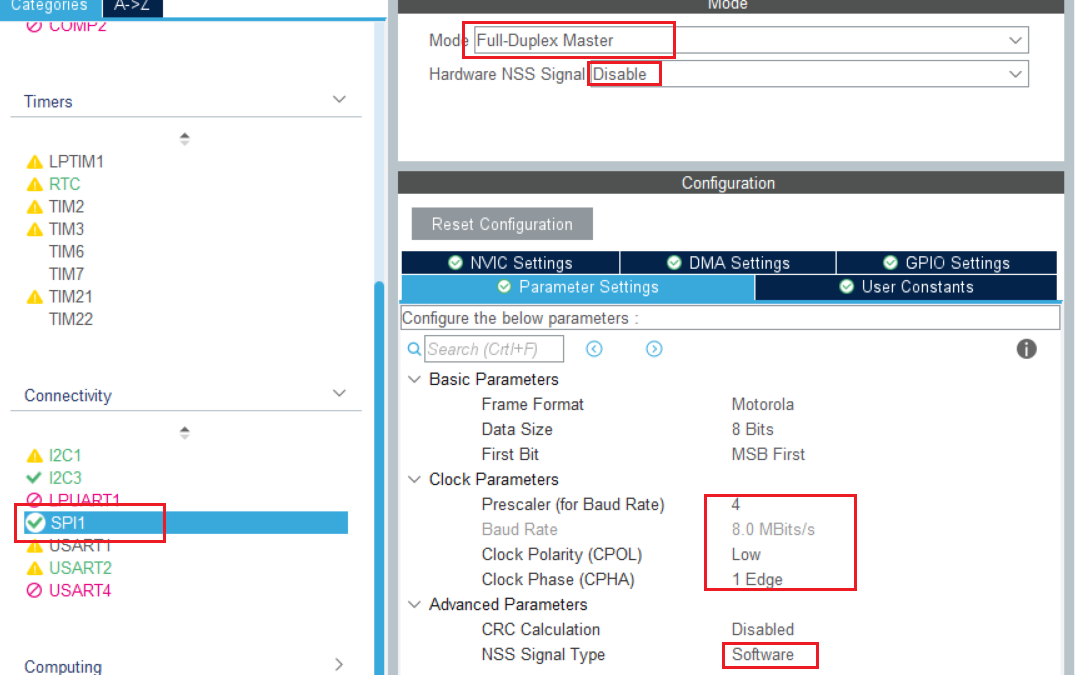

将PA5~7将SPI电信页脚设为硬件:

根据官方手册,为配置LoRa模块的SPI通信,需要下列参数:

• 全双工通信
• SPI主机在模式0下运行,CPOL=0,CPH=0。
• MSB通信,数据长度8比特
• SPI速度必须小于10M(主要频率32M/4=8M)。

此外，还需要初始化PA9复位引脚和PA4片段被选择并调整以适应一般推力生产,并被拉上来。

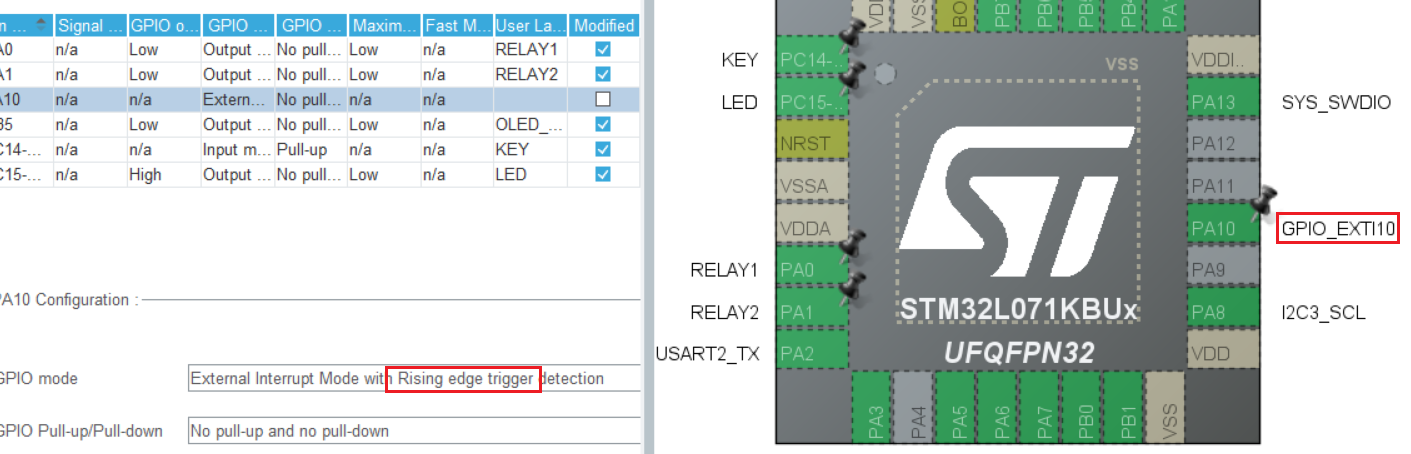

将PA10设置来触发外部中断, 并设置来触发:

干扰:

SPI_ writeRead 函数覆盖 2

2.3 Lora API为2。

Lora 初始化(二.三.1)

一般而言,只有Lora模式(必须设定为睡眠模式)和无线电频率/频率被配置,其余的则默认。

射频功率在10mW可提供超过25KM视距传输。

注:应当指出,LoRa模块间频率、带宽、振幅系数和铅代号长度是所有通信特点。

二.三.2 数据传输

• pucBuf:要传输的数据缓冲链接
• ucSize:拟转移的数据字节(最大数据为FIFO)256因此,在一次传输中超过256个字节的数据将被关闭)

随着数据发送,Lora模块进入连续接收模式,等待收到数据。

二 三 三 三 三 三 三 三 三 三 三 三 三 数据收集

• pucBuf:指向用于接收缓冲区的指针
• 收到数据的长度( 字节) 以返回值返回 。

当收到数据时, Lora 模块将转换为连续接收模式,等待再次接收数据。

2.4 使用示例

为传输数据,请按USER:

在外部中断EXTI4_15_IRQHandler在回声函数中,打印收到的数据:

实验结果表明,Lora模块能够有效地相互发送和接收数据。
