Profinet高速协议下，PLC之间如何实现无线以太网通讯？

这个员额以西门子S7-200SMART为例。为S7-200Smart PLC开发两个无线教授通信实现程序。没有必要修改网络设置或原始应用程序。我不需要知道教授合同的细节为了实现无线连接,我们需要做的就是使用西门子PLC无线通讯终端DTD418M作为硬件设备。如果您愿意的话,您可以简单地替换PLCs之间的有线互联网连接。它还提供了与无线网络的强大和简单的连接。

DTD418M使用2x2的双对一无线结构。空气传输率可达300百万比特。这是政府首次区分Siemens S7协议、Profine协议和Modbus TCP/IP协议以及其他通信协议。此外,利用OFDM调制解调器和MINO技术,大约1KM的无线传输距离是可靠的。它不仅能够用PLC、DCS、智能仪器和传感器建立一个无线监测系统,还可以用于监测和控制。远程无线网络也可以实现点对点和点对多点产品,如群体软件、人界面、触摸显示器、监测终端等等。

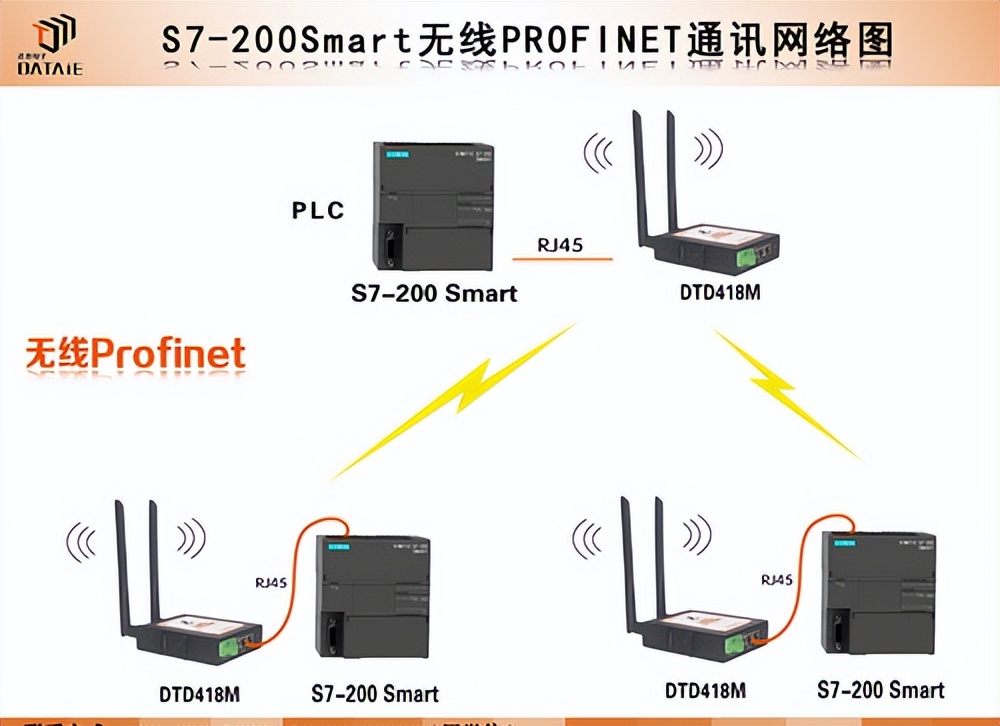

无线通信程序如下图所示:

以下是测试设备和参数:

• Siemens S7-200Smartx2 PLCs 西门子S7-200Smartx2 PLCs

• DTD418MA x 2 PLC无线通信终端

• 主要隶属关系:1个来自

* RJ45通信接口

* 电压:12-24VDC

• 传输距离:100米,1公里

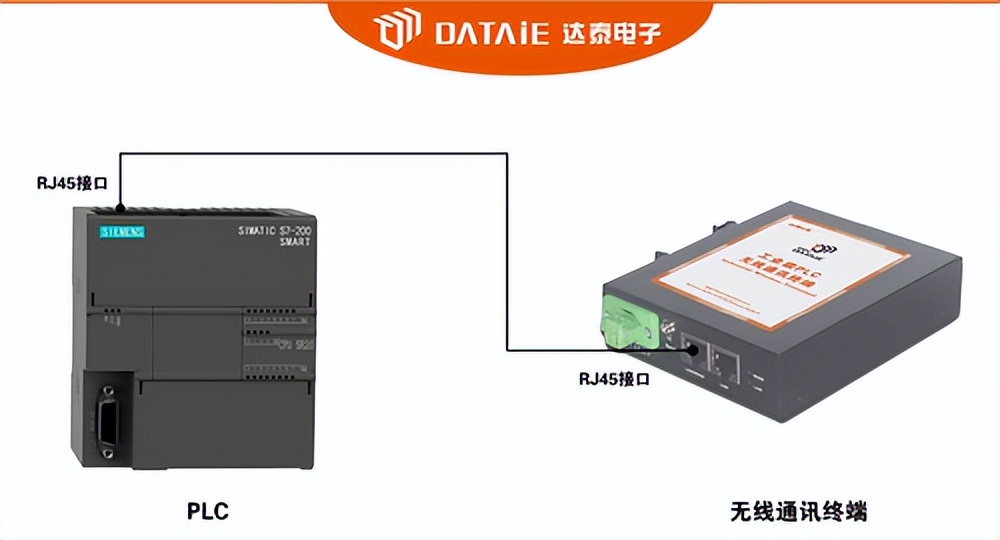

接线方式如下：

DT418M RJ45接口连接到一条通信线,S7-200SMART RJ45接口连接到另一条通信线。

设备调试方式如下：

控制器组态：

一. 启动向导并双击 PROFINET 图表。

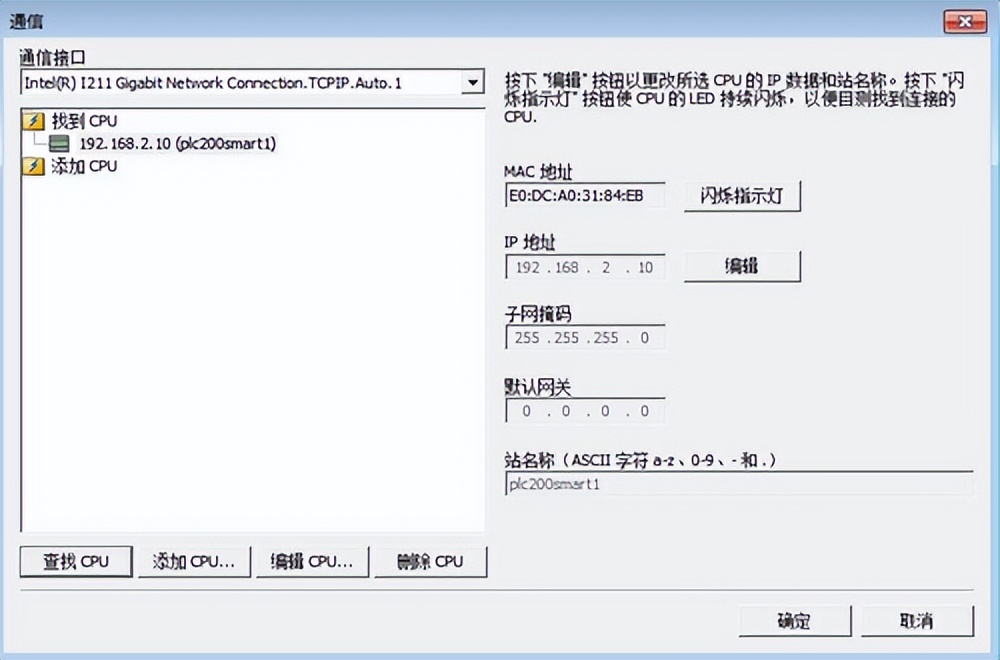

2 检查控制器, 配置控制 IP 地址、 子网遮罩和站点名称, 然后进入下一步 。

从正确的目录中选择正确的位置, 智能设备组将移动到正确的目录中, 并配置设备名称( 必须与实际智能设备名称匹配) 。

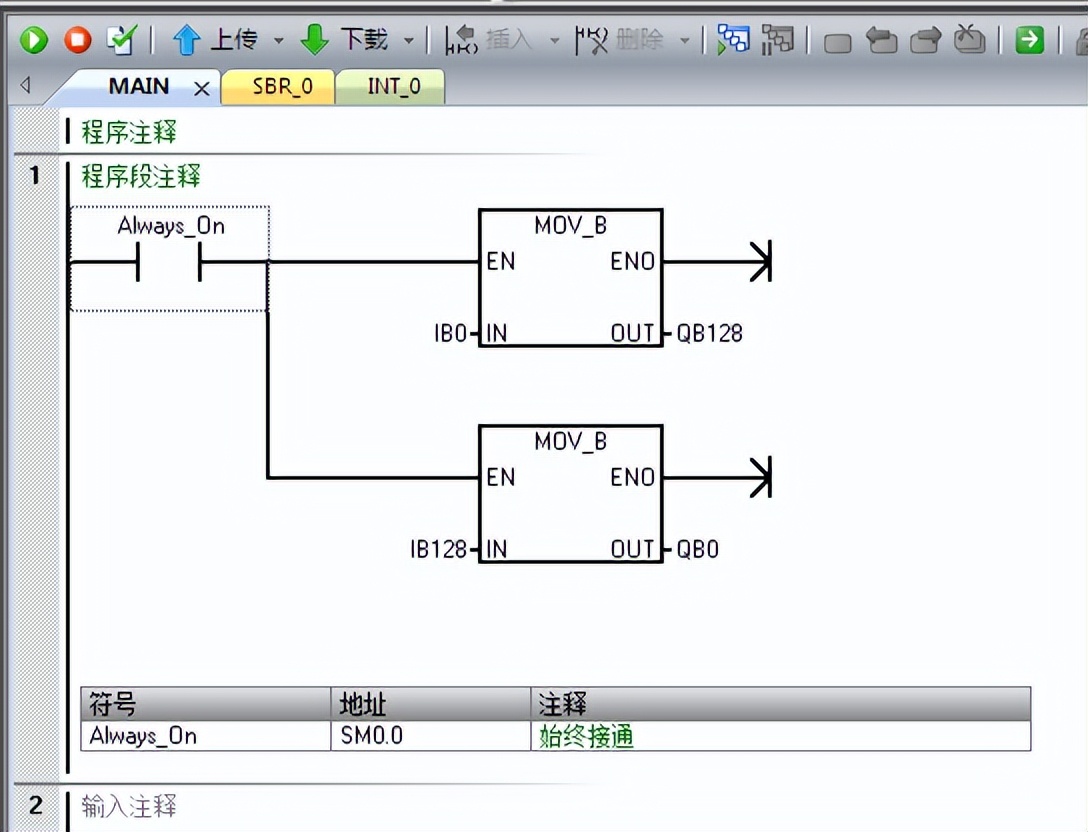

四. 轻松的主要程序配置

将5个程序插入PLC

智能设备组态：

一. 通过双击 PROFINET 图表启动向导 。

二. 将程序插入PLC。

迄今为止,由两个S7-200SMART PLC建立了无线PROFINET连接。
