【计算机网络仿真实验二——路由器实验、静态路由配置、RIP动态路由配置】

      最后更新:2022-05-07 06:11:49 手机定位技术交流文章

      目录

      前言

      I. 为主机和路由器建立IP地址,以及子网遮罩和默认线路。

      一. 配置主机的 IP 地址, 拆分子网遮罩, 并设定默认路径 。

      2, 配置路由器的 IP 地址和子网遮罩 。

      (1) 建立路由器模块

      (2) 为分区设置 IP 地址和子网遮罩。

      (3) CLI 配置命令

      二. 路由器的固定路线设置

      使用一.CLI建立静态路线

      二. 面板路由器配置的组合

      三. RIP的动态路径设置

      一、CLI制定RIP协议

      二. 面板路由器配置的组合RIP协议

      三. 动态线路连接(RIP)

      总结

      前言

      • 在学了一学期的OSI网络层之后,教师进行了第二次模拟实验,需要以下内容:
      • 附录描述了网络地形,其中PC1、PC2和PC3创建了IP地址,为各种设备接口建立自己的IP地址,然后配置RIP路线,使PC1能够达到PC3。
      • Packet Tracer 可用于模拟实验。

      I. 为主机和路由器建立IP地址,以及子网遮罩和默认线路。

      一. 配置主机的 IP 地址, 拆分子网遮罩, 并设定默认路径 。

      • 主机桌面上的 IP 设置页面允许您设置主机的 IP 地址、 子网遮罩、 默认路由/ 栏 。
      • IP-PC1:IP;IP-PC2:IP;IP-PC3:IP;IP-PC3:IP;IP-PC4:IP;IP-PC4:IP;IP-PC5:IP-PC5:IP;IP-PC6:IP;IP-PC
      • 在这个实验中,三个主机的每个主机都有24位元的子网面罩。
      • 与三架主机直接相连的路由器端口IP地址是默认路线。

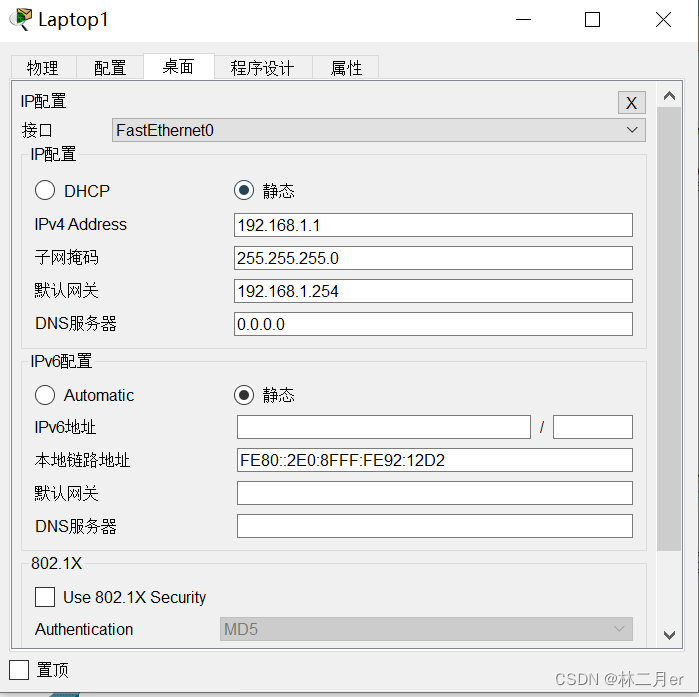

      • 如下图所示,考虑设置PC1:
      主机IP配置

      2, 配置路由器的 IP 地址和子网遮罩 。

      (1) 建立路由器模块

      实验选择了一种2811型路由器,默认只有两个以太网端,个别路由器需要多个以太网和序列端口,需要添加模块,路由器在添加模块之前需要被禁用。

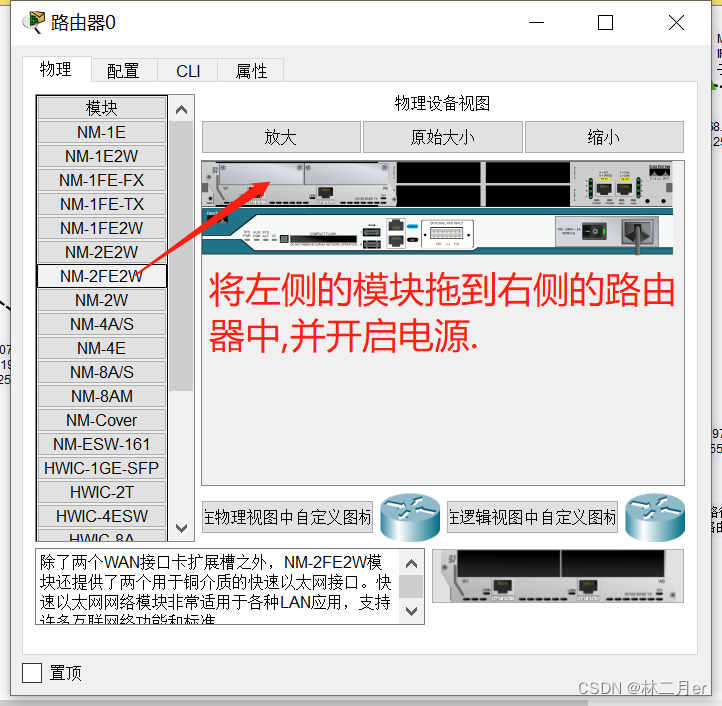

      • 安装以太网端口并选择显示的 NM-2FE2W 模块:

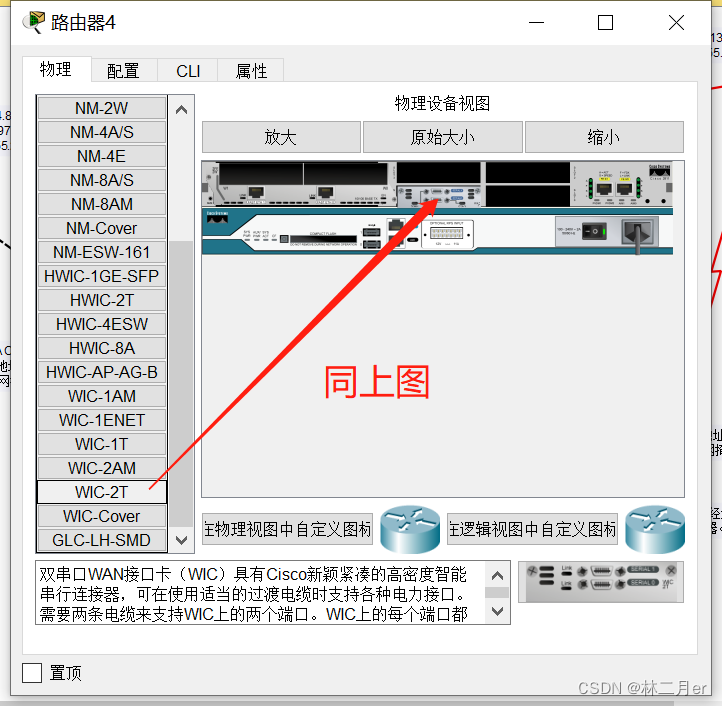

      • 如下图所示,它增加了一个序列端口,并选择WIC-2T模块:

      (2) 为分区设置 IP 地址和子网遮罩。

      • 为了保存地址空间,在这次实验中,每个子网只使用了两个IP地址。无分类子网编码
      • 每个子网使用30位面罩,每个子网只能有两个主机号码。
      • 例如,在子网/30中,给定的东道主数目只是总数。
      • 其余部分以及子网的网络和广播地址没有。

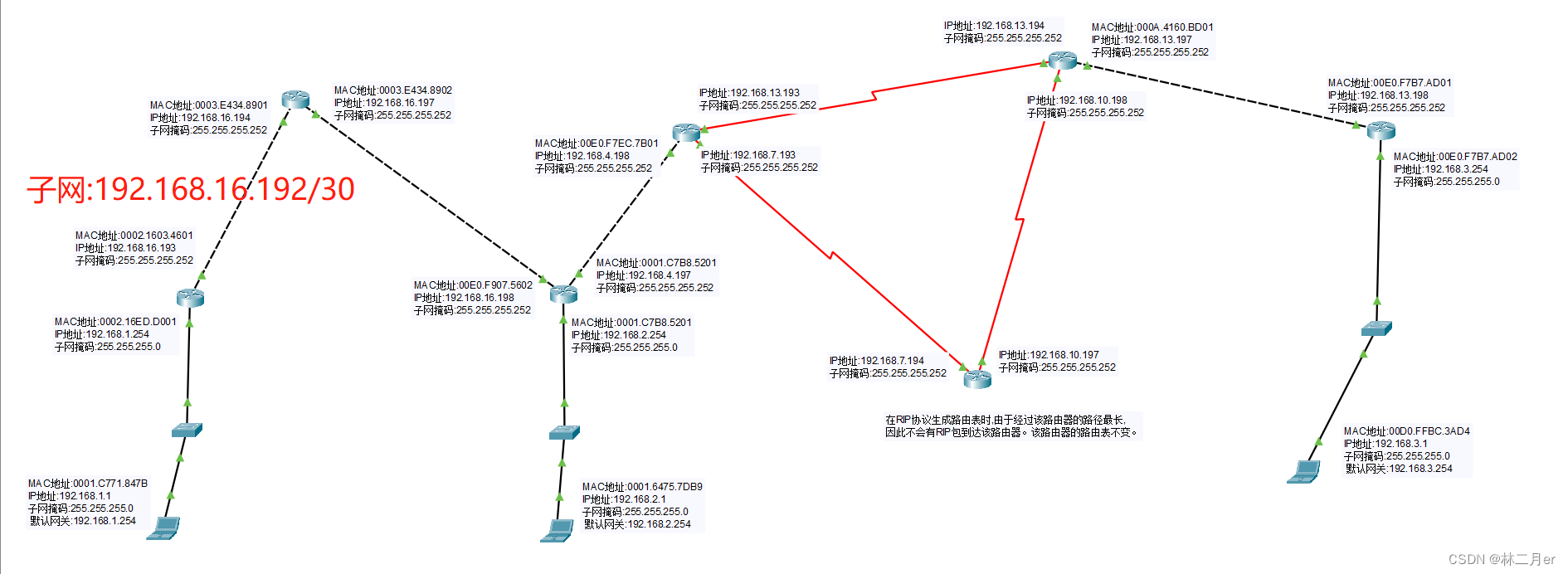

      • 为了更能区分,每个子网的第三个字节不同,如下图所示:
      网络更新配置结构

      (3) CLI 配置命令

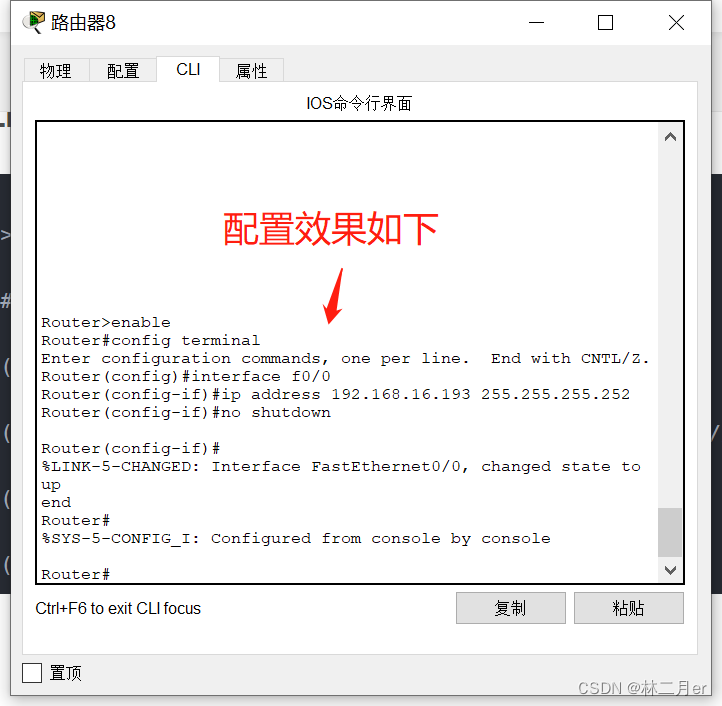

      • 配置效果如下图:

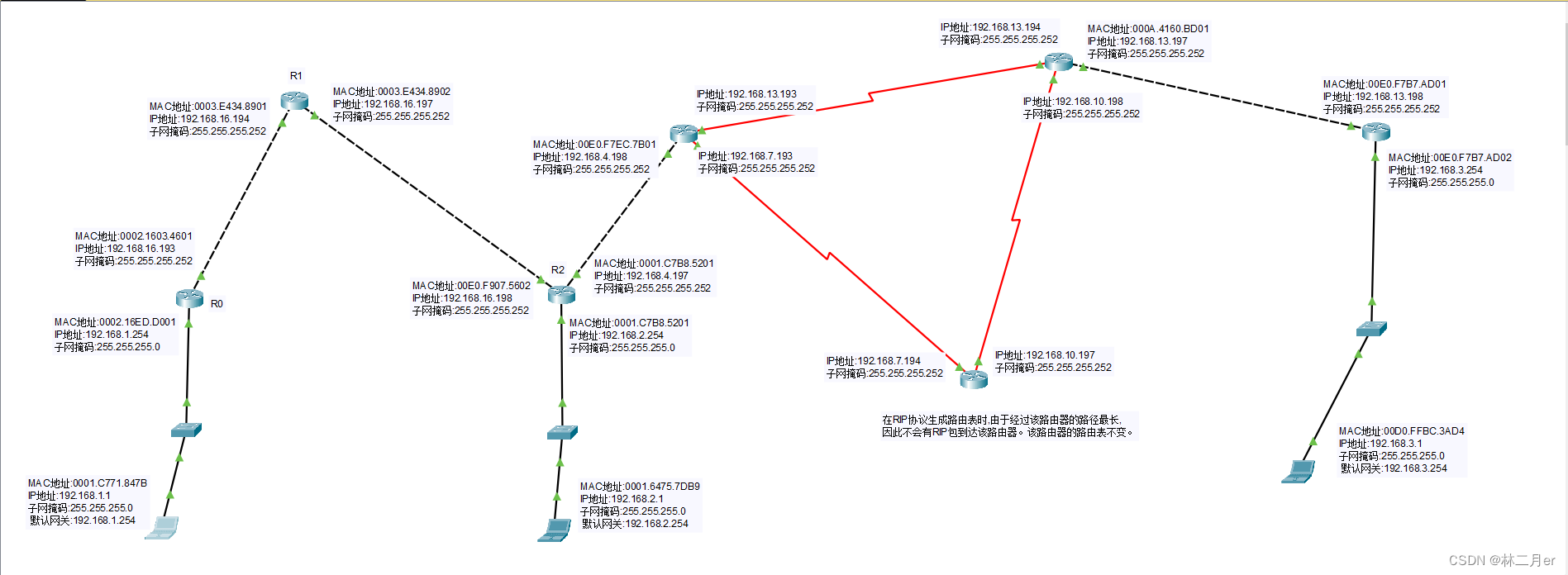

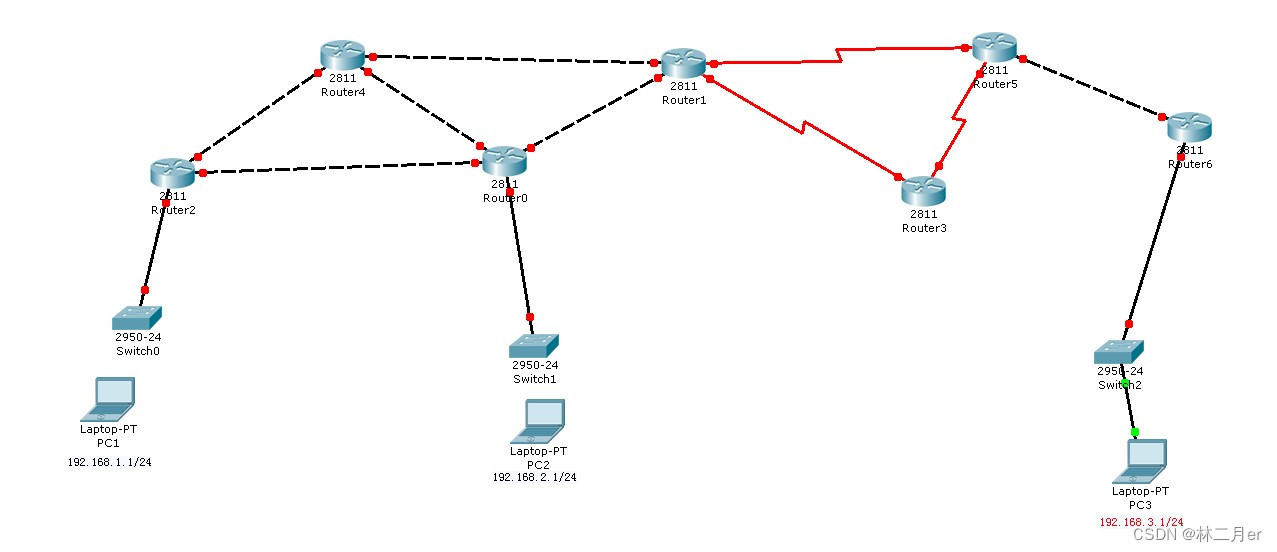

      • 当设置所有路由器和主机时,实验的网络拖网结构已成功配置。 这些数字如下:

      二. 路由器的固定路线设置

      网络顶部结构建立后, 请尝试在 PC1 ping PC3 中失败 。 这是因为路由器的路由器列表条目只包括他或她自己的直接网络, 如果您想要将数据报告传送到其他网络, 您必须配置路由器静态路线到其它网络 。

      使用一.CLI建立静态路线

      • 例如,考虑PC1和PC2:
      • PC1位于网络/24上,PC2位于子网/24上。
      • 当PC1提供的数据包到达其默认网关R0时,数据包被传送到计算机。R0 通过验证表格路径来转发数据包。因此,目标网络必须定为24。下一个静态路径入口是 R1 左端端口的 IP 地址 。添加后,R0知道它将转交R1。
      • 配置如下:

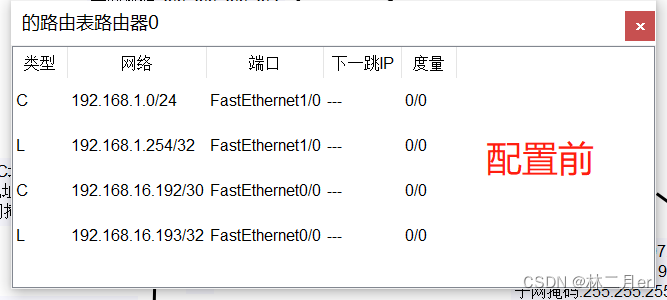

      • R0 路线表预配置:

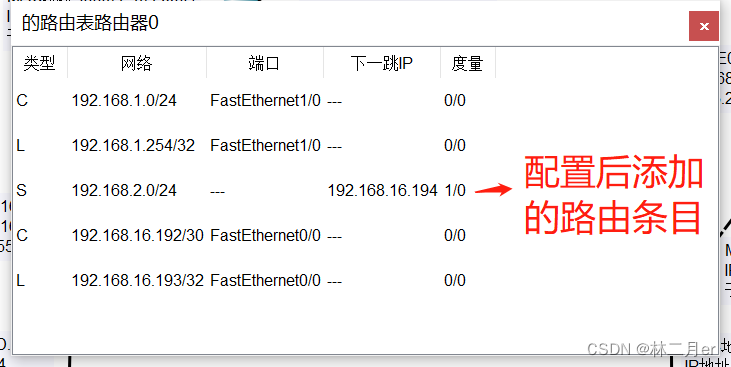

      • R0的路线表设置如下:

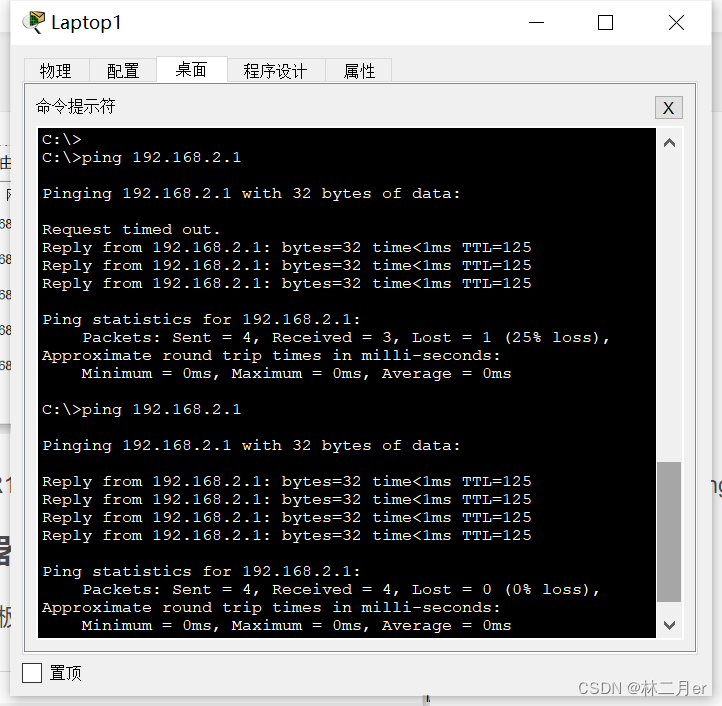

      • 当R0、R1和R2的静态路径单独配置时,请尝试PC1 ping PC2。 这些统计数字如下:

      二. 面板路由器配置的组合静态路由

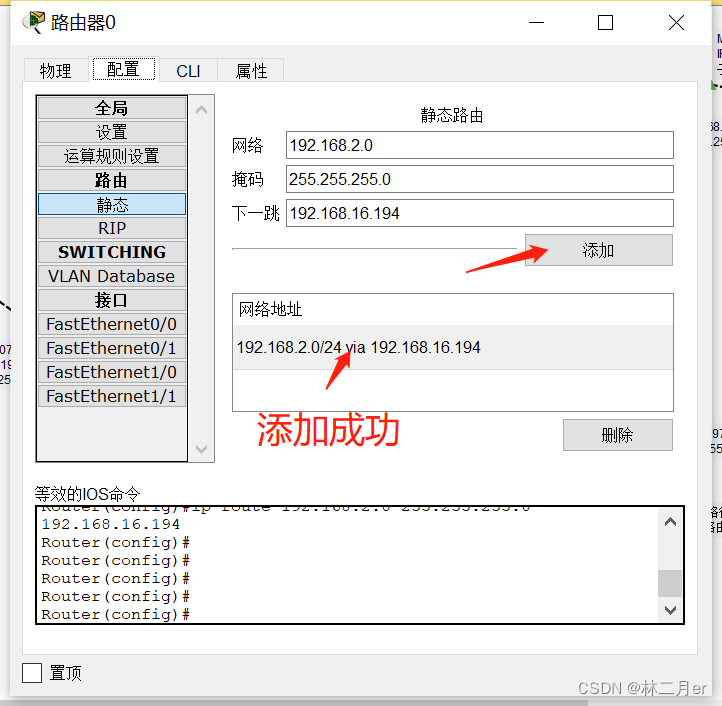

      • 如下文所述,立即在面板上安装该板,使之更容易、更快:

      三. RIP的动态路径设置

      在这一实验中,主机和路由器的数量不多,静态路由器的人类设置是可以实现的;然而,在实际环境中,任何人工配置都需要数千万分钟的网络配置,因此,必须使用RIP协议来建造动态线路。

      (RIP协议的概念在此不作说明。 )希望学习的学生可以通过教科书这样做。 )

      一、CLI制定RIP协议

      在配置 RIP 路径时, 路由器只需添加一个与其直接相连的子网, 没有子网遮罩。 例如, R0 只有一个与 R0 连接的子网, 如下图所示:

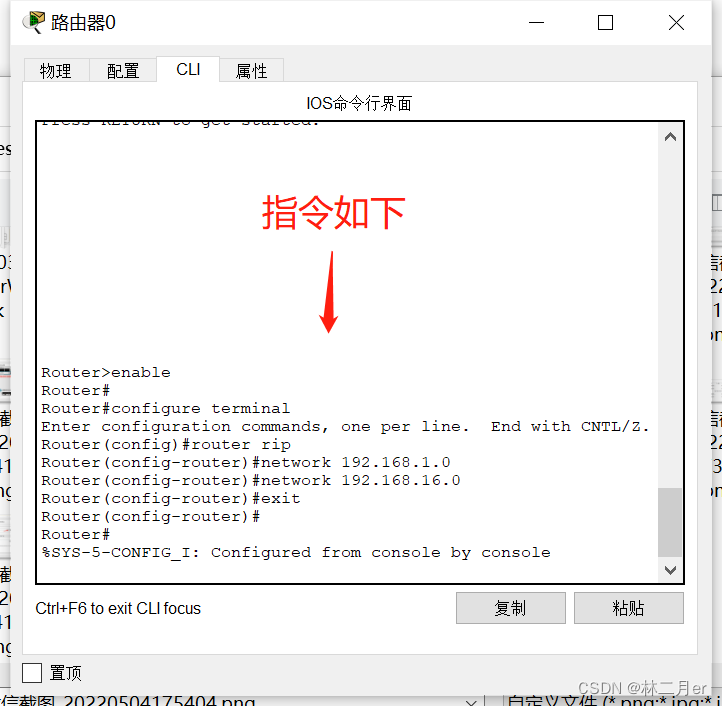

      • CLI面板如下:

      二. 面板路由器配置的组合RIP协议

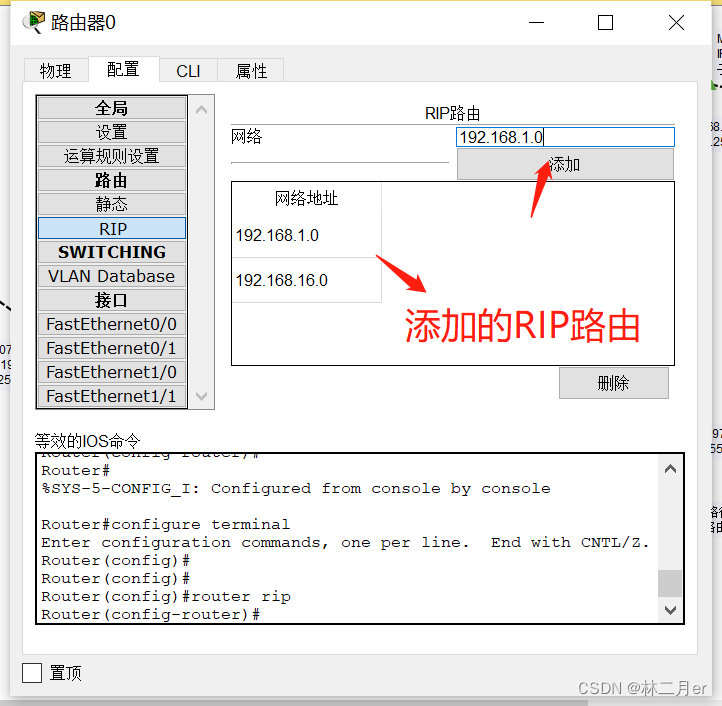

      • 如下文所述,立即在面板上安装该板,使之更容易、更快:

      三. 动态线路连接(RIP)

      设置 RIP 路线后, 网络顶部结构中的所有路由器都可以开始动态连接。 此时此刻, 网络中的路由器将自己的路由器和附近的路由器发送到每个周期, 并更新路线表 。

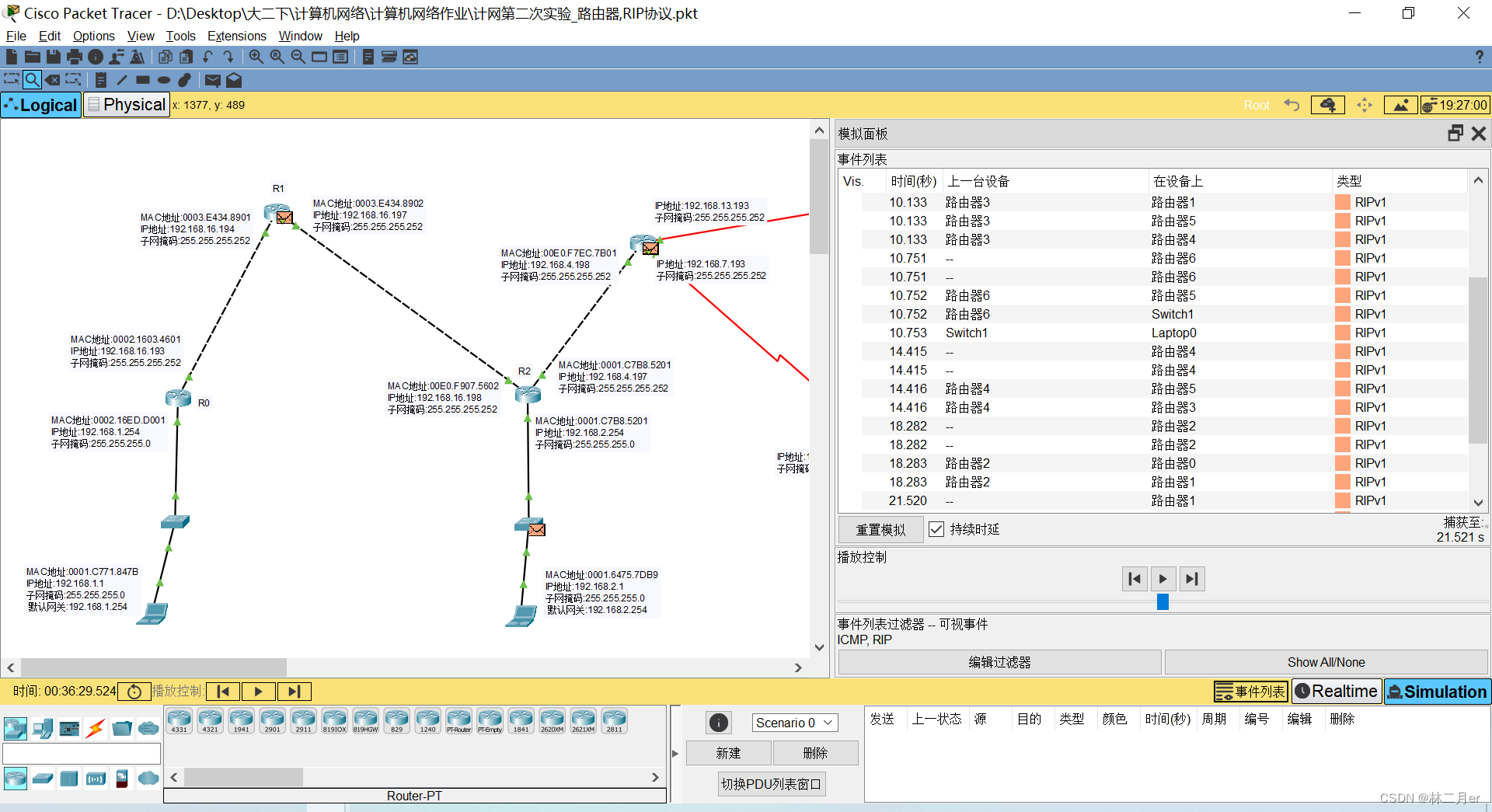

      您可以选择模拟模式,单击捕捉,并查看 RIP 数据集转发过程,如下图所示:

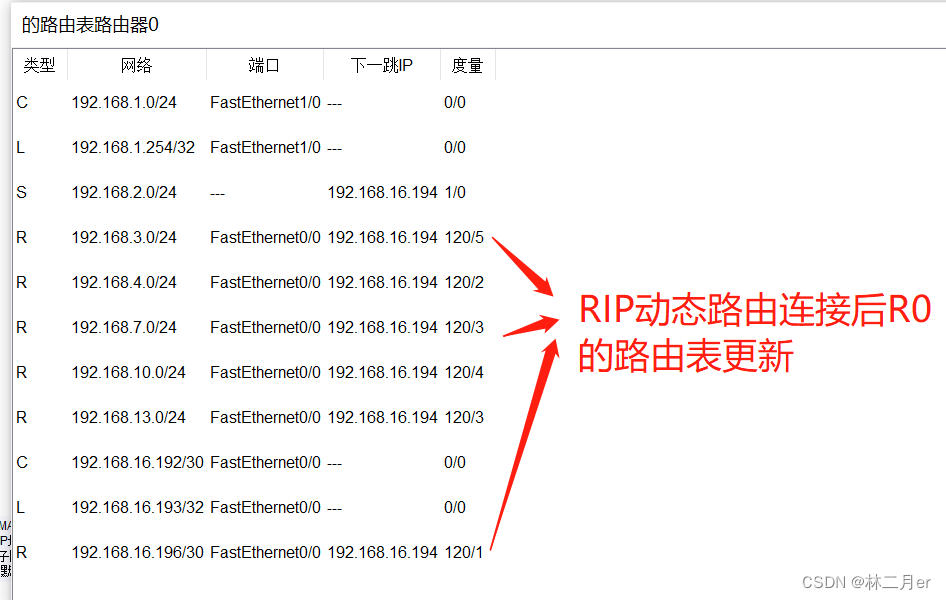

      • 以下图表在R0路线表更新中显示:

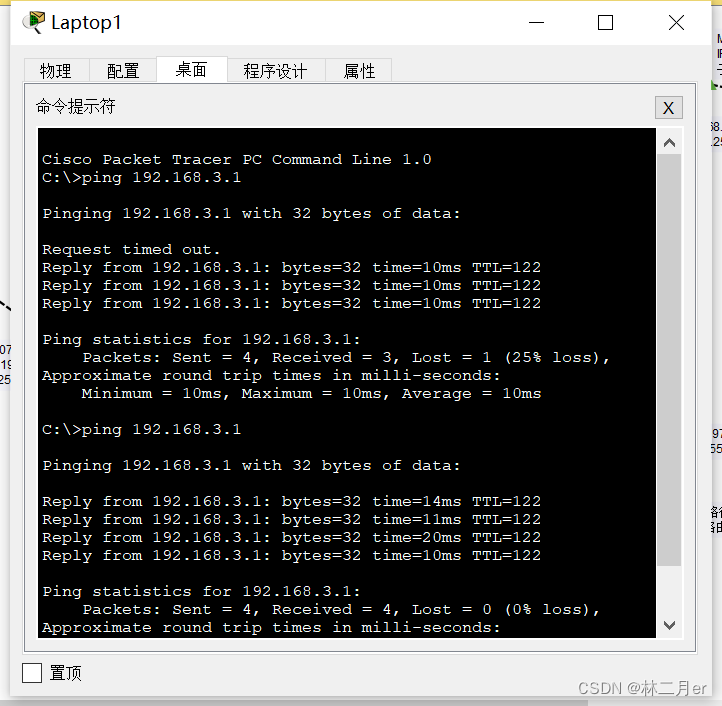

      • 最后,尝试使用 PC1 来 ping PC3, 并查看您能否成功通过 ping 。

      总结

      1. 朋友们,这就是我们在这里讨论的内容。这篇论文只涉及路由器模拟网络层是计算机网络课程中最重要和要求最大的一层。在学习理论知识时,我不知道它是什么, 但我不知道它是什么。但是,在分析和反思这个实验之后,网络层的理解已大大扩展。
      2. 本文只是解释实验的理想条件, 朋友在自己尝试时可能会遇到困难和怀疑。例如,在这个实验中,在网络更新和RIP动态线路的初始配置期间,首次使用PC1在PC3上键入PC3, 会有四次超时, 但第二次成功,原因何在?由于博客时间不够, 这些困难就留给你考虑。
      3. 博客在开学时也有点白, 如果这里提到任何错误的话, 他欢迎评论部分的批评意见, 来共同讨论学习进展。 如果这篇论文能帮助你, 让我们给它一个补充。 非常感谢 。
