前言

让我们先从对动态路线协议的基本理解开始,然后再着手实施OSF动态路线协议。

动态线路协议:在路由器上启用动态线路协议时,路由器相互沟通,交换数据,然后计算适当的路线。

以下是目前的主要动态:RIP、OSPF、EIGRP、ISIS和BGP。

动态路线协议有两种类型:
AS 分类:AS-自治制度

• IGP 议定书:内部通道议定书 -- -- OSPF、RIIP、ISIS、AS范围内的EIGRP
• EGP协议:外部网关路线协议 - BGP, EGP

IGP协议的分类：

1. 视网络遮罩是否携带而定,有类别(无子网遮罩),无类别(有子网遮罩)。
2. 基于工作特征的分类
   • RIP, EIGRP直接共享路径表 -- -- 直接学习路线进入、小型更新远程病媒 -- -- DV: RIP, EIGRP直接共享路径表 -- -- 直接学习路线进入、小型更新
   • OSPF,ISIS 分享电网信息 -- -- 局部计算线路入口,大更新链接州 -- -- LS:OSPF,ISIS 分享电网信息 -- -- 本地计算线路入口,大更新

之后,我们将研究OSF动态路线协议

** OSPF代表开放最短路径优先协定 -- -- 非塞浦路斯链接州路线协定。是一个公有协议，将材料发送到 IP 信头各个级别 。协议号：89。该组的最新情况: / 。更新技术包括触发更新和周期更新(每次30分钟)。由于更新量大，在部署环境中,需要分阶段部署:区域司,地址规划。

OSPF数据包I。

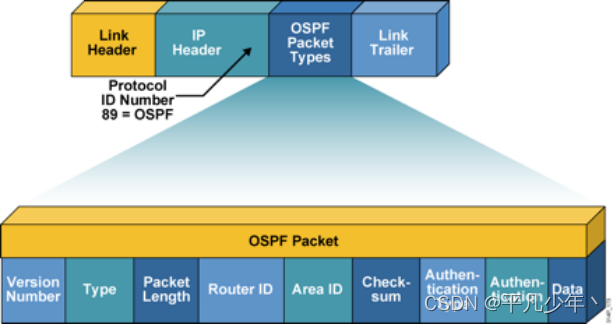

1.数据包结构

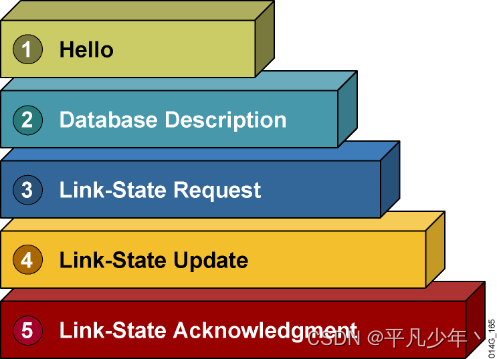

2.数据包种类

• 哈罗: 对于邻里/邻里互动的发现、建立和循环。 默认情况下, 你好时间是10秒/ 30秒, 而死亡时间是4倍。
• DBD 表示数据库描述软件包。
• LSR代表连接州请求
• LSU 链接状态更新
• LSACK:链接状态已被确认 。

二、状态机

• 原状态下降。 本地分发 Hello 包后, 状态将更新 。
• Init: 初始化, 收到Hello袋, 带有本地路由者身份证, 进入下一州,
• 双向通讯,表示邻里关系良好
• 从2-Way到下一阶段,需要有条件匹配,成功匹配下一个州;匹配无法维持生命,只有接受和交付欢迎软件包就足够了。
• 开始日期:启动前主要关系选举,使用与贝洛套件相似的DBD套件,配有重要的路由器识别码,确定下一个状态的优先次序。
• 与真正的DBD软件包共享的交换前数据库目录需要LSACk确认。
• 装入: 装入, 使用 LSR/ LSU/ LSACK 获取未知的 LSA 数据 。
• 完整: 前进, 表示邻居协会

LSA:链接状态通知,该通知在不同网络情况下生成了多种形式的LSA信息,以反映被绊倒或路由输入。
LSDB:链接状态数据库,该数据库装载和储存各种LSA。

三. OSPF的工作流程

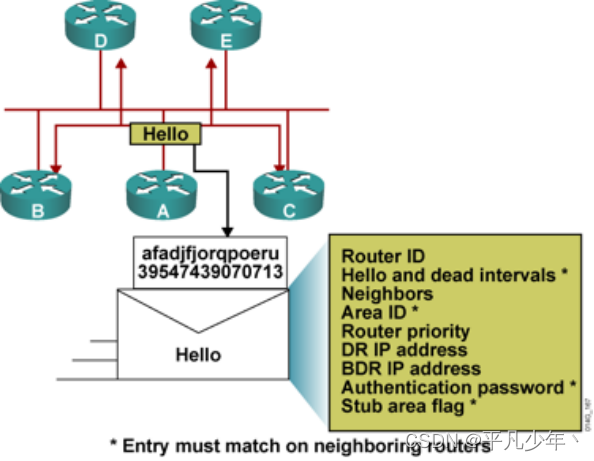

在OSPF协议启动期间,路由器A将欢迎软件包传送给所有本地直交界面组(6),使用本地网络上的单一路由器ID。

路由器B在本地提供的 ello 软件包中收到 Louter ID 后,它将对 OSPF 软件包作出反应,各方将建立邻居关系。 Generate 邻居表格

当建立邻里联系, 邻居符合要求, 比赛失败, 邻居留在邻里, 并且只有贝洛的生命周期; 比赛很成功, 各方开始建立邻里关系。

邻居之间交换DBD软件包,比较当地和邻近DBD软件包,发现当地无法获取的当地LSA信息,然后使用LSR进行盘问,LSU最后回答具体的LSA软件包,LSACk在当地用于确认。

在此之后,根据数据库表适用当地SPF路线选择标准,该表计算出通往未知部分的最短路径,并将其装入当地路线清单;在完成道路流量时间表时,有一个支持周期,每30分钟接收和分发DBD,以检查数据库表是否与相邻的数据库表一致。

结构突变：

1. 创建一个新的区域: 使用 LSU 软件包, 网络的额外部分将直接连接到所有当地邻居, 然后由邻居向完整网络广播, 并由 LSACK 证实 。
2. 断开链接: 使用 LSU 软件包, 额外的网络段将直接连接到所有本地邻居, 然后由邻居发送到整个网络, 需要 LSACK 验证 。
3. 交流不可行:这一揽子计划无法在当地和邻国之间发送或接收有几个原因。哈罗包分几十份分发。死亡时间是打招呼时间的四倍当死人倒下的时候,断开邻居关系，删除邻居创建的所有路线数据。

四. OSF的基本结构

区域划分规则：

1. 0区是一个核心主干区,而所有其他大于0的区都贫血。

2. ABR代表“区域边界路由器”。

启动配置完成后,邻国接收并交付战铃袋,形成邻国的连接,并形成邻国的监视器。

邻里、邻里发现、邻里建立和邻里维护都需要这个铃声袋。
邻居之间必须完全一致的参数: 参数上的任何差异都无法建立邻居的连接。

邻居关系建立后，邻居的情况相似使成功的个人相适应,可以形成一种近邻关系;主要选举将使用DbD软件包进行。此后,主要目标是利用数据库目录共享数据库目录信息。最后,它以LSR/LSU/LSACk为基础,获取了未知的LSA信息;一旦信息在互联网上收集,即公布于众。本地 LSDB (链接状态数据库) 中的数据库表格 :

1、字母

2. 远程管理(机构管理是最高优先事项)

3-度量(价格)

五. OSFF作为邻国关系制约的邻国

所有OSF邻居将直接组成为点对点网络的邻居。
在MA网络中，OSF必须在邻国之间进行DBD比较,以避免大量重复的LSA变化。因为接口没有横向分割机制,所以必须举行DR/BDR选举。(b) 仅建立非DR/BDR之间的邻国; - 每个千年生态系统评估网络都需要选举;

六. OSPF接口网络的类型

根据所使用的网络接口类型,OSPF协议以不同方式运作。

注:在MGRE环境中,接口默认的OSpf工作模式是点对点,这阻止了NBMA部分与其邻国连接;因此,接口的工作模式只能调整。

将 MGRE 区域的所有接口切换到广播操作模式,记住,如果有些界面被设置到广播,接口的另一部分仍然是点对点。同时,它也使附近的关系得以形成。然而,民主部/民主部选举司的功能方法是不同的。最后,网络无法有效地关闭。
[1] 同时,必须考虑到网络牵引结构;如果网络部分完全类似于网络,DR选举将进行正确;然而,如果网格或中心的一部分到达网站,DR位置可能出错。
[2] 如果网络仅部分联网或对网站至关重要,则有必要对DR位置进行人工干预,或将所有接口的工作方法转换为点对点;

Ospf的点对多功能操作模式:只有适合部分网络结构的手工配置;你好时间30,没有DR/BDR,自动建立邻里关系;

七. OSF违规情况

如果 ABR 设备未与骨头区零连接,则默认值不会在整个区域共享 。

1. 远离骨干、无脑的地方

2. 不连续骨干

八. OSPF的LSA数据库表

所有LSA类别的资料如下:

OSPF的LSA是1800年代的更新,序列号+1更新。

LSA的新旧比较
1. 序号越高,质量就越高。
2. 如果序列号相同,校验和越大越好。
3. 如果检查值相同,请检查LSA年龄与MAX年龄(3600)是否相等。
4. 如果变化的时间不等于最大年龄的时间,则将差数与差数进行比较,如果差数大于15分钟(9 00秒),差数较小。
5. 如果年龄时间少于最大年龄时间,则比较其差值,如果差值少于15分钟,则与最低生活保障标准相同,不考虑其中之一。

在何种情况下LSA将更新:
1. 1800年会议周期最新情况
2. 触发更新(接口地址变化(增加或删除)、接口成本值变化、删除接口或删除通知)

Nota bene:七种LSA是OSF特殊区域一个完整的SSA产生的,五种LSA实际上由ASBR以七种类别的名义发送,在通过ABR进入主干区后又转换为五种LSA。

九. OSPF优化意味着减少LSA更新的数量。

一. 概要 -- -- 骨骼区LSA减少 -- -- 先决条件需要网络地址规划。

【1】汇总

(1) 界间路线汇总 -- -- ABR计算A区LSA类型1/2,该区与当地连接,并通过三种LSA类型与其他地方连接的B区分享。

(2) 域外路线汇总 -- -- 在向OSF提供7类LSA中的5类时用于ASBR;

二. 特殊地区 -- -- 某些非替代地点的LSA数量减少

[1] 特别章节不能作为主干,也不能包含不正确的关联。
数字“ 1” 不存在 。

"2"和ASBR同时发生

特别注意事项：
由于特殊区域将自动产生一条指向主干线的默认路线,ISP连接的位置至关重要,否则,它将能够与可能在特定区域开发的缺失路线合用同一地点;并且有必要不为任何特定区域指定ISP所在的OSF地区;

OSF 扩展配置配置

1.认证—接口认证

二. 被动接口(无旁听接口)

仅接受不发送路线协议的通信;所有其他信息流动正常;这些界面被称为安静界面。
仅应设置用户界面,而不应用于连接OSF邻居。

3.加快收敛

改变时间——OSPF的打招呼时间是10或30秒;死亡时间是OSPF的4倍;
对小计时间的修改将加快收集工作,但增加网络资源占用率;因此,调整太小,以致无法保持原有的乘数关系,是不明智的。

四. 快捷捷径路线 - 三个默认,五个默认,七个默认

总结

这是对《动态路线协定》的OSPF的全面描述,预计大家了解OSPF将是有益的。
