      简介

      开放最短路径优先协议(OSPF)是一个连接州路线协议,这是一个支持多生产商使用的开放路线协议。 OSPF采用一个区域概念,允许管理员将路由器分成不同区域,并管理路由更新的流程。

      基本信息

      • OSPFv2是IPv4网络的OSFF协议。
      • OSPFv3系指IPv6网络中使用的OSF协议。
      • OSPF的IP地址为89。
      • 分组和通信的使用
      • OSPF使用最短路径优先算法(SPF),通常称为Dijkstra算法。
      • 管理距离(AD)为110英里。
      • 具有邻居的概念
      • OSPF的计量(成本成本)称为带宽。
      • 更新方式：
      1. 托波调整、路线进入更新和即时更新都是触发更新。
      2. 定期更新: 每30分钟一次。 (每条线路输入1 800秒, 倒计时后自动更新, 然后重设倒计时)

      OSPF数据库和表

      • 它在邻居数据库中创建邻居的表格。
      1. 表格是每个路由器独有的。
      2. 跟踪所有能够进行双向通信的邻居路由器。
      3. 使用 show ip opf 邻居命令查看邻居的手表 。
      • 链接状态数据库(LSB)创建了一个上挂表格。
      1. 在网络中存储关于其他路由器的信息。
      2. 保存网络中的拓扑
      3. 链接状态数据库(LSDB)由同一区域的路由器共享。
      4. 使用显示 ip opf 数据库命令,检查邻居的表格。
      • 转发数据库: 它生成路由表 。
      1. 使用SPF算法,确定通向目标网络的最佳路径。
      2. 每个路由器都只有一个路由器
      3. 显示 ip roote opf 命令显示 OSpf 的路径条目 。

      OSPF数据包

      数据包类型 作用
      Hello 用于确定邻里关系的形成和维持。
      DBD 表示数据库描述软件包。 用于数据库同步
      LSR(链接州请求数据包)是链接州请求数据包的缩写。 在路由器中找到,在路由器中找到 总是需要连接状态同步
      链接状态更新软件包(LSU) 答复LSR查询需要使用数据集。
      连接状态确认数据包( LSACk) 用于确认其他数据包

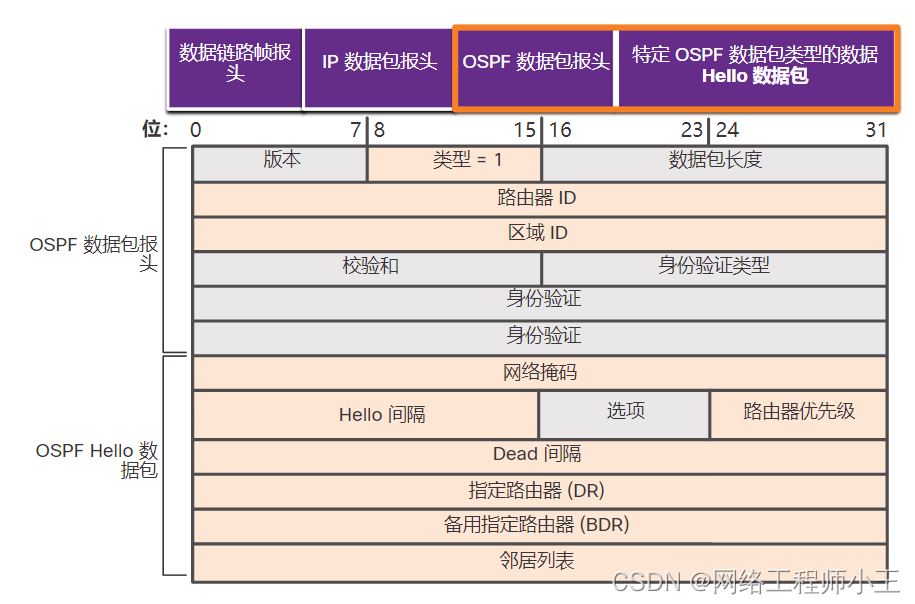

      嗨,数据包内容。
      在这里插入图片描述
      Hello头部

      字段 内容
      版本 OSPF(v2或v3)版本
      类型 1个是欢迎数据包,2个是DBD数据包,3个是LSR数据包,4个是LSU数据包,5个是LSAC数据包。
      路由器识别(Router-ID) 仅为表达路由器的目的
      地区ID(区域ID) 消耗臭氧层物质基金有一个区域概念,而地区ID则指定原产地区域的数目。

      Hello数据包

      字段 内容
      网络掩码 传输接口的子网遮罩
      Hello间隔 发送欢迎信袋之间的时间。 默认情况下, 多个存取网络的间距设定为 10 。 Hello Intervals in Doublic- Access Networks
      Dead间隔 死者的间隔是默认的 你好的间隔的四倍
      路由器优先级 所有OSPF路由器对于DR和BDR选择的默认优先级为 1, 对于不参加选举者, 可以在 0-255 0 之间手工修改 。
      指定路由器（DR） DR 路由器代号( Router-ID)
      BDR(替代性定义路由器) BDR 路由器代号( Router-ID)
      邻居列表 邻居路由器路由器路由器代号(Router-ID)

      路由器识别(Router-ID)

      路由器ID 认证 :

      1. 可以手动配置更远的 ID 。
      2. 如果未指定路由器识别码,则任何回环界面的最高IPv4地址应作为路由器识别码。
      3. 如果没有设置回环界面,则所有物理界面的最大 IPv4 地址都用作路透码。

      邻居建立问题

      1. 和哈罗和死神是同一时间
      2. 网络类型要一致
      3. 直线设备不能拥有相同的路由器代号( Router-ID)。
      4. OSPF版本是一致的。
      5. 直连接口在同一网段
      6. 在同一区域(地区),使用直接连接口。
      7. MTU保持一致
      8. 认证问题

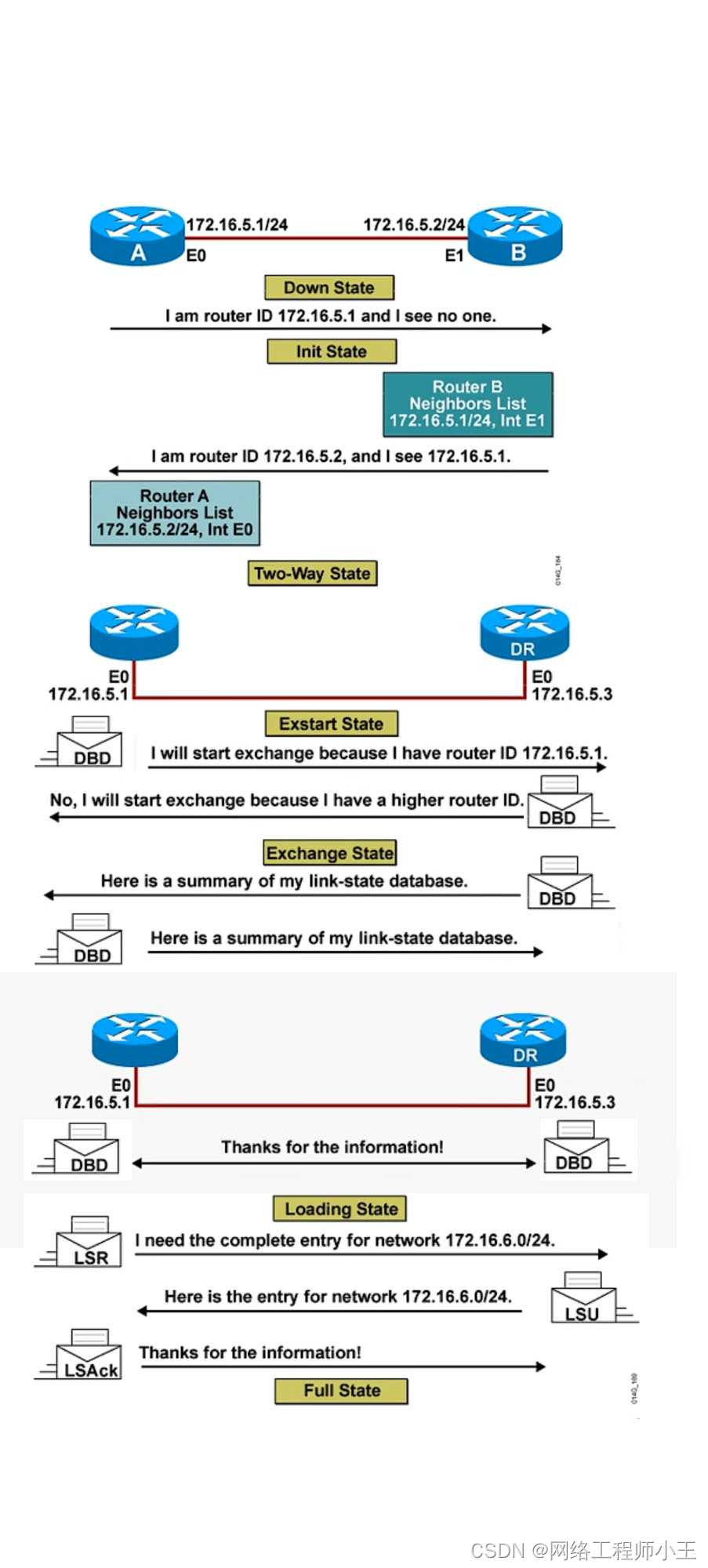

      OSPF 状态

      • 下:没有哈洛袋 收到或发送 唐氏状态。

      • Init:Init接收了由对面交付的Bello袋,并被放在Init州。

      • 2-途径:另一方的问候被转换成双向状态,建立了邻里关系(DR、BDR)。

      • 额外启动:共同分发DBD包件序列号主序列号,主设备首先传送DBD包件(大路由器-ID主设备)。

      • 交换:交换DBD资料和使用DBD包件的序号来表示收到DBD包件(如果DBD和它本身的一致性直接处于完整状态,装载状态不一致)。

      • 装入:在转换为完整状态之前通过LSR、LSU和LSACk获得更多路线信息

      • 完整:建筑邻居

      在这里插入图片描述



      注意：

      邻里连接是一个双向状态。
      整个社区正在建设之中。



      OSPF路由器角色

      • 指定路由器（DR）
      • BDR(替代性定义路由器)
      • DROHE(其他路由器)

      DR和BDR选举:

      1. 减灾战略被提升为高度优先。
      2. 更远的ID与DR享有同样的优先地位。

      OSF选择DR和BDR处理多连接网络中邻居数量和链接的通知。
      DROTHER利用该组将LSA传送到DR和BDR。
      DR捕捉并通过广播将LSA传送给其他路由器。

      D. R. 和B. D.

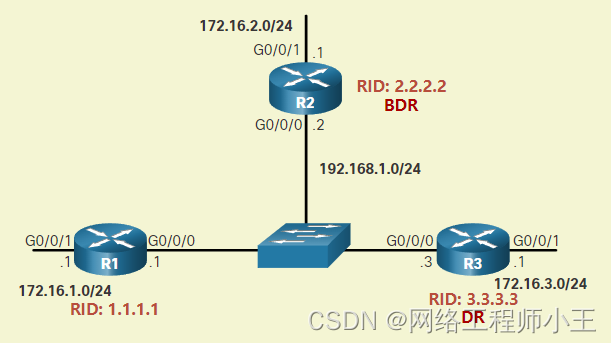

      在网络启动时,R3至DR,R2至BDR。
      在这里插入图片描述

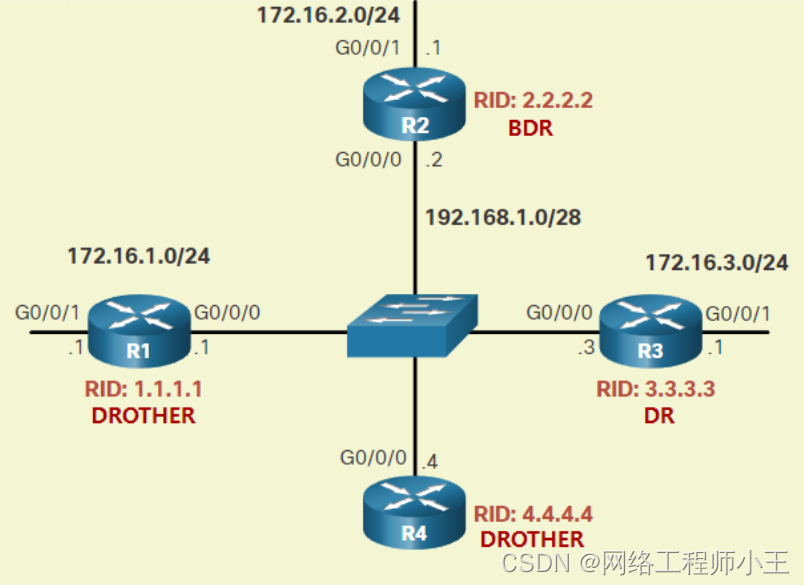

      R3和R2的功能在R4进入网络时不会改变,因为更高的路由器路由器会加入。
      在这里插入图片描述
      如果R3失败,R2成为DR,R4成为DR。

      注意:D.R.和B.D.R.在一个点对点网络上,不会选出任何人。

      OSPF区域概念

      OSPF雇用多个领域,提供分层,以提高效率和可扩展性,同一地区的路由器共享相同的LSB信息。

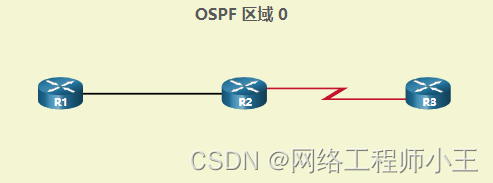

      • OSPF单区域:所有路由器都在同一区域。0区域是最佳选择。
        在这里插入图片描述

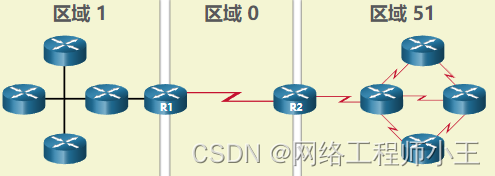

      • 多区域OSPF:OSPF执行多区域和分级,不允许所有地区与主干连接(领域0)。

      在这里插入图片描述

      多区域OSPF

      可以利用多区域的OSF,将大路线区域分割成较小的路线区域。每个区域的路由器都可进入不同的网络。然而,地方附属机构在不同地区之间有所变化。每个地区都专门负责管理本地区内的地安局,只负责管理本地区内的地安局。没有必要控制其他地方的LSB。例如，该区域的拖船已经进行了修改。数据库只能由区域内路由器重新计算。它类似于OSF而不是一个区域。使用多区域OSPF计算的次数大大降低。

      注:其他区域的路由器也将得到最大变化更新,但这些路由器将只是更新自己的路由表,不会重新实施SPF计算法。

      多区域的OSF的好处包括:

      • 路线表已经缩小: 区域间网址现在可以合并。 汇总选项默认会禁用 。 (默认情况下, EIGRP 和 RIPv2 开始自动汇总 。 )
      • 降低链状状况更新负荷:每个区域仅更新其区域内的链状状况,不汇总所有区域的链状状态(单一区域OSPF将仅更新区域内的链状状况,而不论其大小)。
      • SPF计算频率已经降低:一个区域内的上调修改只能影响OSF的单部分。

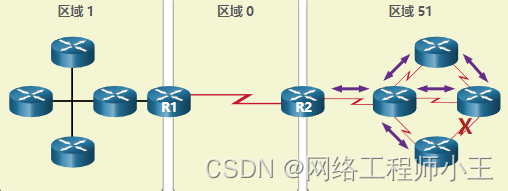

      只有第51区才会发生第51区的变化,而第51区将发生LSA洪涝,而第51区的SPF计算将只在第51区进行。

      只有第1区和第0区更新了线路表。

      在这里插入图片描述

      OSPF 多地区路由器作用

      • ABR(区域边界路由器):
        如名称所示,区域边界路由器是连接OSF不同部分的路由器,这些路由器必须为每个连接区域维持一个单独的LSDB,并能够提供区域间路线。
        ABR是该地区的出发点,这意味着它只能通过ABR旅行,如果它想从该地区到达另一个地区的话。 因此ABR可以合并路线入口,减少路线页。
      • ASBR( home-系统边界路由器):
        路由器连接到不属于OSF的外部网络。
        例如,路由器的一个接口连接到OSF,而另一个接口连接到EIGRP。
        ASBR可以使用“路线重型分布”方法,将外部网络信息传送到OSF。
        例如,您可以利用ASBR上的 " 道路重分布 " 功能,将EIGRP路线条目输入OSF或OSPF路由器条目输入EIGRP。

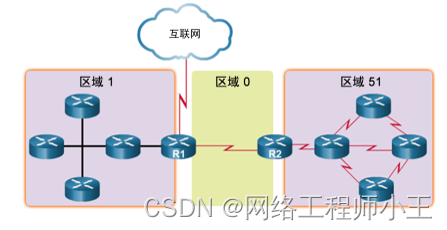

      如下图所示：
      ABR和ASBR使用R1。
      R2为ABR
      在这里插入图片描述

      OSPF 具有多个区域的OSPF LSA

      LSA类型 描述
      第1类 本区域的LSA-路由器LSA(本区域的LSA)
      第2类 网络LSA是谁?
      第3类 LSA 概览 -- -- 区域间LSA(来自其他区域的LSA)
      第4类 如果LSA合并了,ASRBR是谁?
      第5类 利用自制系统从外部网络进行LSA广播
      第6类 OSPF LSA OSPF LSA
      第7类 无法关闭临时文件夹:%s。
      第8类 、第9类 用于运输IPv6的OSF。
      第10类、第11类 在 MPLS TE 环境中
      • 在单一的LSU中可找到一个或多个LSA。
      • LSA包括有关目标网络路径的信息。

      特殊区域

      • 部分结束(STUB)
      • 工 数共计
      • 南撒哈拉地区(部分完成的端区)
      • 完成国家特别敏感区地区(但不包括最终区域)。

      下一节更深入地介绍这一设置。
