WiFi模式下nfs与tftp的网络环境搭建

      最后更新：2022-05-12 10:26:49 手机定位技术交流文章

      注：本文摘自正点原子网络环境NFS&TFTP搭建手册

      1.准备工作

      用法场景:路由器位于远离计算机的地方,只有一条线路。
      个人电脑(窗口)、正面原子Linux开发板(种植外系统)、直接网络接入

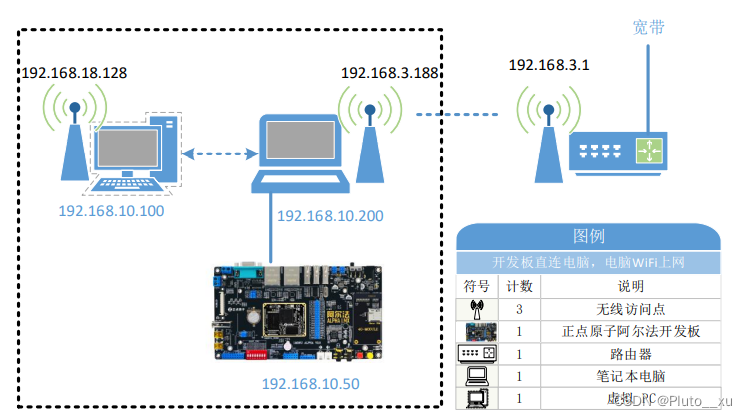

      网络拓扑结构：
      在这里插入图片描述

      2. VMware 配置

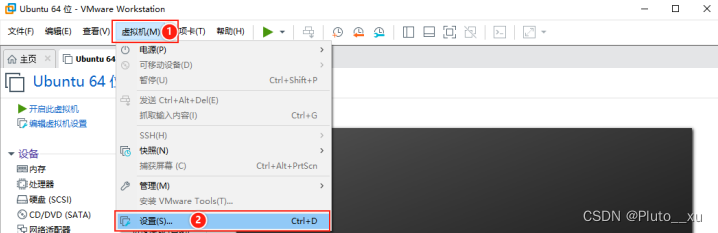

      打开 VMware Workstation Pro 里的 虚拟机 -> 设置
      在这里插入图片描述

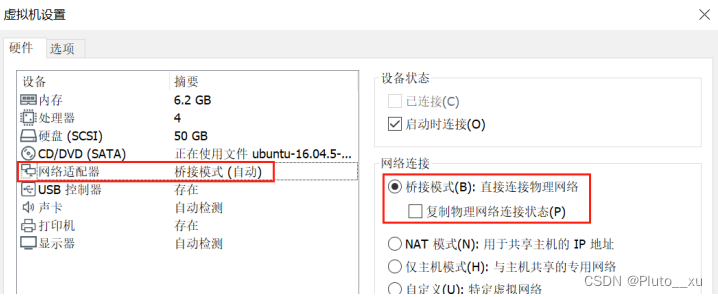

      此命令将网络适配器切换到桥模式 。
      在这里插入图片描述

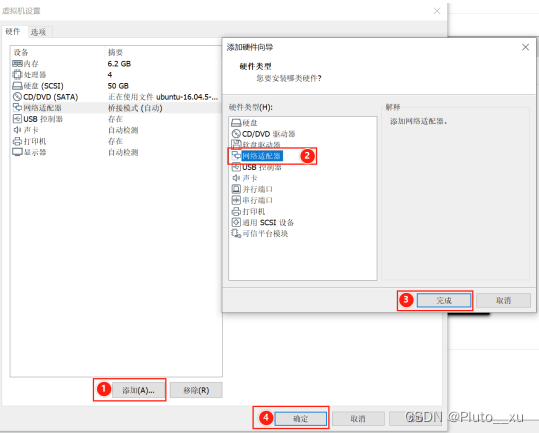

      由于机器是无线上网启用的,必须引入网络适配器,并用NT模式连接虚拟互联网接入。 下图描述了这些操作的具体细节:
      在这里插入图片描述

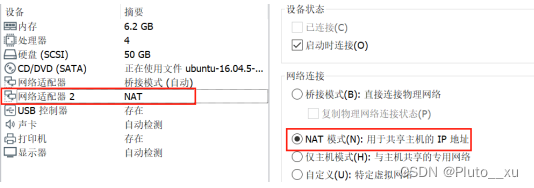

      网络适配器默认会添加到 NET 模式中, 如果不是 NT 模式, 则手工修改为 NT 模式 。

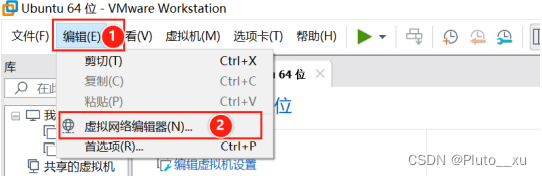

      在这里插入图片描述打开菜单栏的 编辑 -> 虚拟网络编辑器。
      在这里插入图片描述
      点击设置选项下的虚拟网络编辑器 。
      在这里插入图片描述

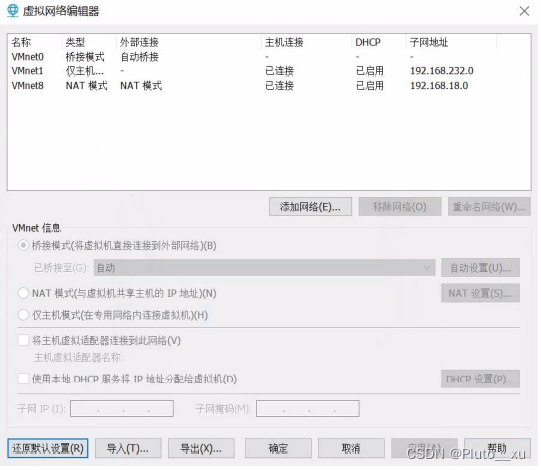

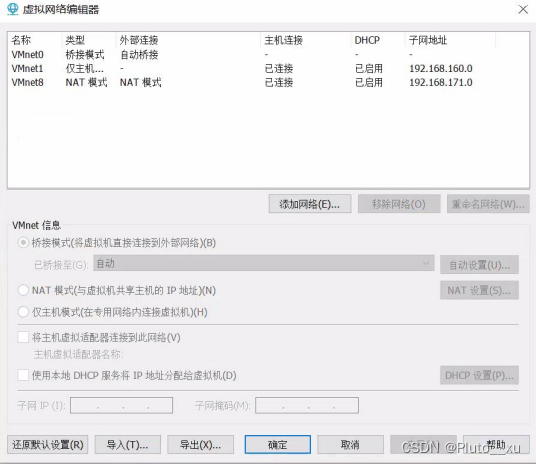

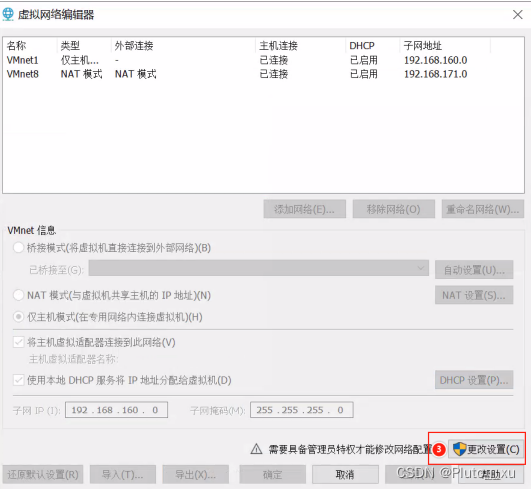

      当您重新打开虚拟网络编辑器时,您将看到以下界面。
      在这里插入图片描述

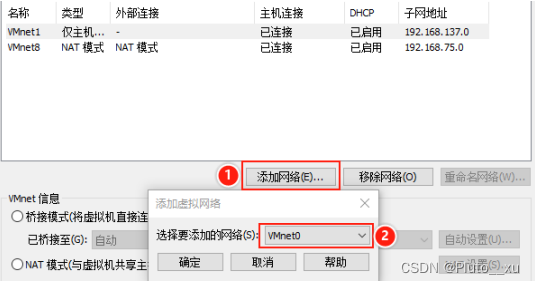

      如果 VMnet0 不存在, 您可以手动添加它 。
      在这里插入图片描述

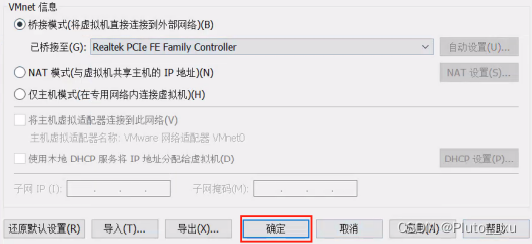

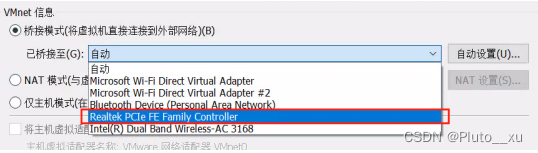

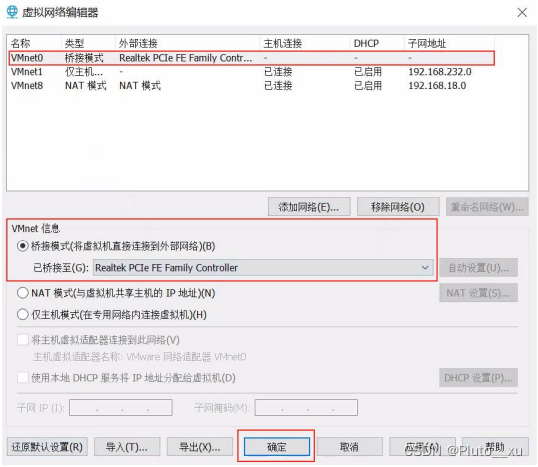

      因为开发板与计算机门户直接相连, 网络适配器1(即虚拟网络编辑的 VMnet0)桥与有线网络卡相连, 例如这里的文件是Realtek PCIE, 如下图所示。
      在这里插入图片描述
      我们需要连接桥 与这个网络卡, 和一切 之后是VMNET0, 桥梁网络。在这里插入图片描述
      完成设置后,请单击确认,然后单击应用程序。在这里插入图片描述
      如果虚拟网络先前是用网络信息配置的,那么它就混乱了,而且现在还不清楚虚拟网络是什么(虚拟网络是复杂的),它可以点击虚拟网络编辑器左下方的默认设置,这个步骤需要在虚拟机器完成之前将其关闭。
      在这里插入图片描述

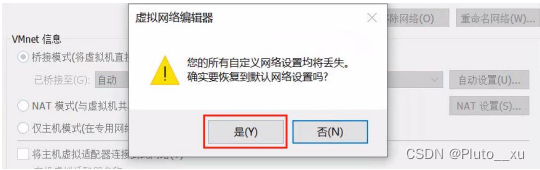

      这将显示我们是否点击默认网络设置, 从而返回到默认网络设置 。在这里插入图片描述
      当您恢复默认网络设置时,所有 VMnet 子网地址都将随机重新分配,如下图所示。
      在这里插入图片描述
      此时,网络适配器桥可以按照先前的程序配置,接收有线网络卡,并按以下配置。
      在这里插入图片描述

      三. Ubuntu 配置

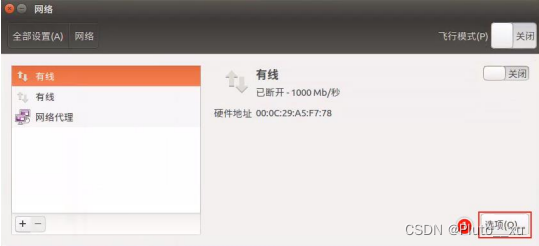

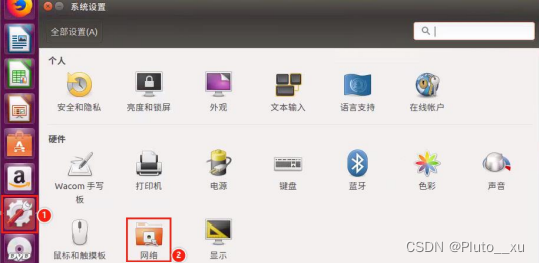

      启动虚拟计算机并显示Ubuntu网络配置。在这里插入图片描述

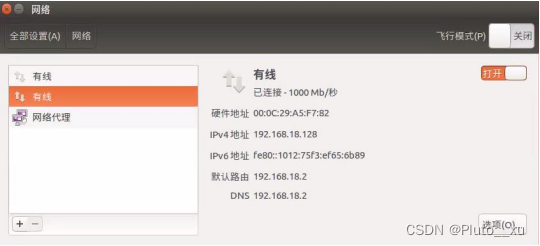

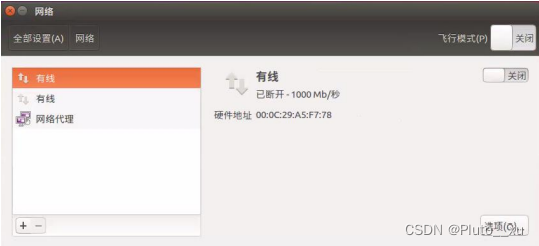

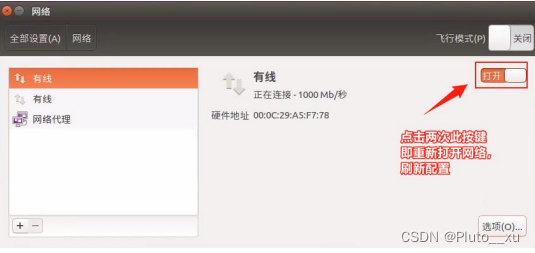

      在网络设置下,有两个有线网络,其中一个没有IP地址,用于桥梁接收开发板和Windows。在这里插入图片描述

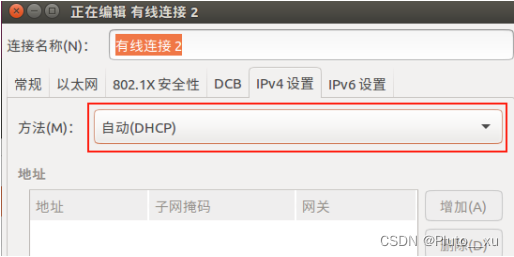

      另一个有线网络是NT模式2的网络适配器,它自动获得IP地址。
      在这里插入图片描述
      注意，NT 模式的网络适配器和放在笔前的 VMnet8 都在同一部分(192) Eighten.X。如果他们不在互联网的同一部分,可能前一个用户为 Ubuntu 配置了一个 IP, 但无法使用 。在网络变换中,我们可能会将其设置为自动模式。在这里插入图片描述
      Ubuntu 可以浏览互联网, 并使用此 NAT 模式网络适配器 2 连接到 Windows 。
      Ping 下一个 100 度, 然后检查 Ubuntu 访问功能 。在这里插入图片描述
      在测试 Ubuntu 和 Windows 传输前,关闭防火墙。

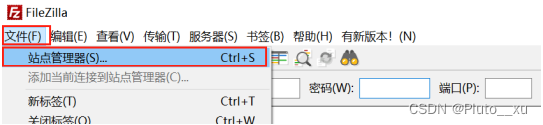

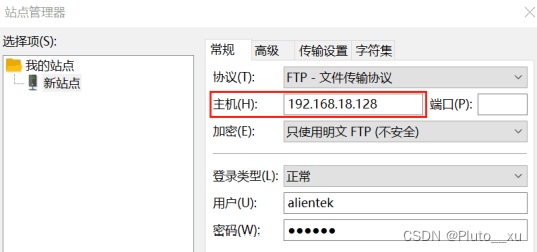

      使用 Filezilla 软件验证 Ubuntu 和 Windows 文件互传，依次打开 文件 -> 站点管理器。在这里插入图片描述
      如下图所示,网站是根据虚拟机器信息创建的。
      在这里插入图片描述

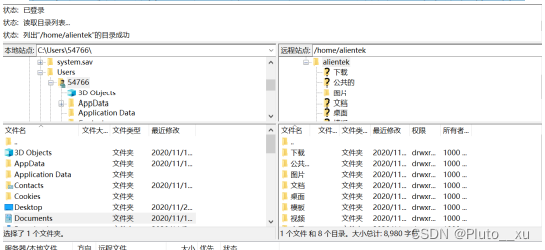

      启用时,您可以装入 Ubuntu 和 Windows 目录,允许文件相互传送。在这里插入图片描述
      网络适配器 1 的 IP 信息现在必须配置 。 因为网络适配器 1 与 Windows 和开发委员会进行通信, 我们必须查看 Windows 主机 的 IP IP, 用于连接网络 。

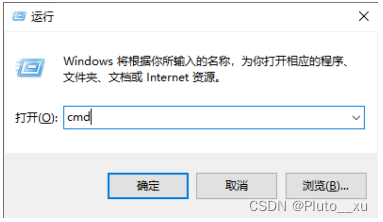

      见 Windows 主机的 IP 地址 : 在 Windows 端, 用 Win+R 快捷键打开运行栏, 在输入 cmd 命令后将下一辆车推回 。
      在这里插入图片描述

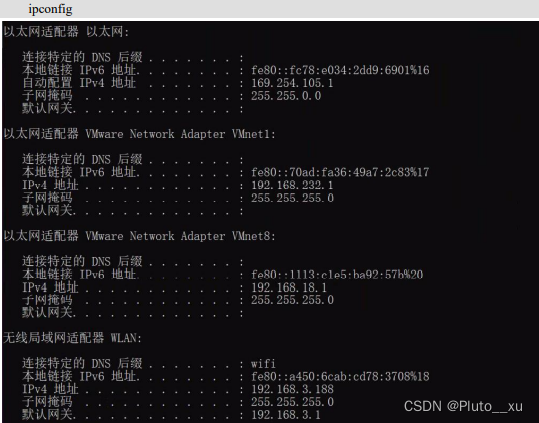

      在打开终端上,输入 ipconfig 以显示计算机的 IP 地址 。在这里插入图片描述

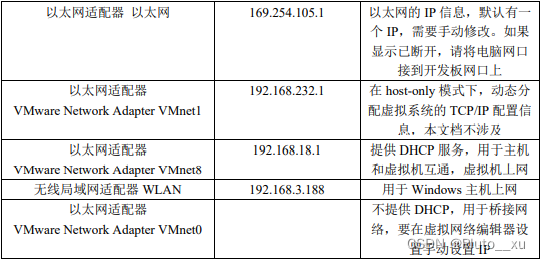

      您可以看到 Windows 主机有一个更复杂的网络, 我们只能截获可能使用的信息。 下面的表格可以用 Windows ipconfig 命令和 Ubuntu 虚拟网络编辑器匹配 。在这里插入图片描述
      在Windows终端没有看到 VMnet0 。它在虚拟网络编辑器中显示。这是我们用来连接桥的网络适配器不会自动分配IP，需要手动设置。这里要注意，VMnet0建立了不同于VMnet1和VMnet8的链接。不然会有冲突。

      我们必须手动配置 Ubuntu 中桥网络的 IP 地址 。
      返回 Ubuntu, 选择网络适应器选项 1 。在这里插入图片描述

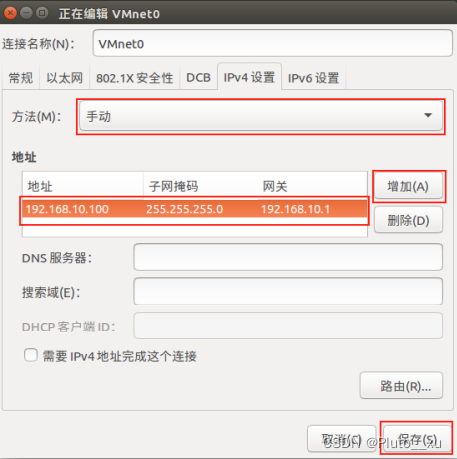

      参考以下设置, 我们在此修改连接到 VMnet0 的名称以清晰度 。 将 IP 手工配置为、 子网络遮罩和网关 。
      在这里插入图片描述
      在这里插入图片描述

      四. 窗口选项

      有关 Windows' Ethernet IP 的信息在 Ubuntu 的 VMnet0 配置后设定 。

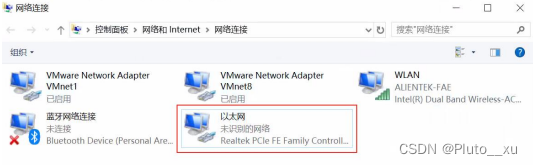

      在 Windows 主机打开控制面板 -> 网络和 Internet -> 网络连接，找到以太网。在这里插入图片描述
      选择 Ethernet, 右键单击以打开菜单栏, 然后选择属性。 在打开的网络设置中, 双击互联网协议版本 4 (TCP/IPv4), 如以下图像所示 。在这里插入图片描述
      如下图所示,将台网的 IP 设置为与虚拟机器的 VMnet0 在同一段。
      在这里插入图片描述

      5.开发板设置

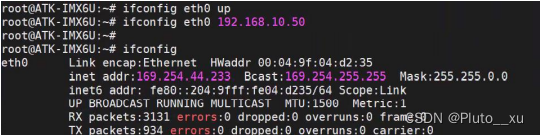

      设定开发董事会的下一个 IP 地址。 在此, 我们指定开发董事会的 IP 地址与 VMnet0 相同 。
      设置开发委员会 IP 并输入开发委员会文件系统。

      在这里插入图片描述

      6.ping 测试

      开发董事会的IP 虚拟机器Ubuntu(Ubuntu)

      在这里插入图片描述
      创建 Windows 版面按键主机 IP 。

      在这里插入图片描述
      Ubuntu虚拟机器的 Ping 开发委员会的 IP 地址 。

      在这里插入图片描述

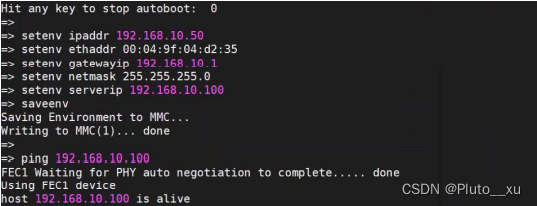

      以上是开发董事会、 Ubuntu 和 Windows 之间的一次性测试,一旦开发董事会 uboot 命令行在开发董事会上配置了IP 相关信息,开发董事会也可以将开发董事会用作虚拟 Ubuntu ping 虚拟 Ubuntu 。

      在这里插入图片描述
      Ubuntu 虚拟机器支线开发委员会不需要在 uboot 阶段采取这一步骤。 在进行上述测试后, TFTP 和 NFS 可用于安装内核、 设备树和文件系统 。

      7.小结

      防火墙配置:在个人电脑和虚拟机器上禁用防火墙。
      计算机使用无线互联网接入,并创建一个直接连接到计算机网络的网关。
      配置网络适配器到桥段模式; 在 VMwear 设置中添加网络适配器到 NT 模式 。
      Ubuntu 设置: 配置 NT 模式的网络适配器是自动访问模式( DHCP); 用于手工配置桥模式的网络适配器的 IP 信息 。
      Windows 设置: TCP/IPv4 设置中的 IP 地址是手动输入的 。
      开发董事会设置:手工输入开发董事会IP地址。

      Nota bene:Ubuntu桥模式的网络适配器、计算机以太网、开发局门户等等。三者要在同一网段，它也不能与网络适配器或NT模式的虚拟网络在同一网络上。Windows和Ubuntu通过NT网络适配器连接。
