本章最重要的内容是:
(一)虚拟互联网络的概念。

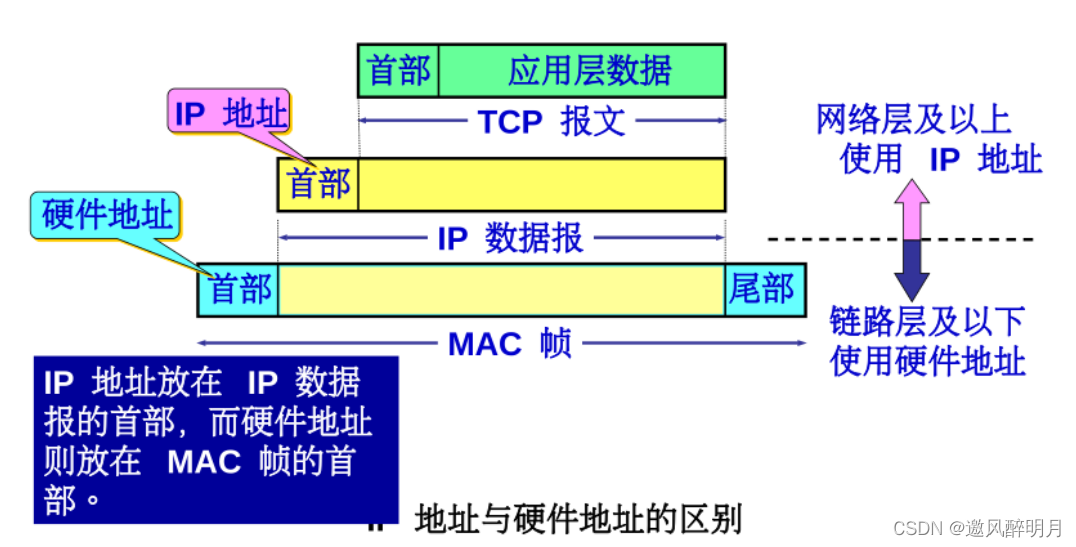

IP地址与物理地址之间的关系。
(3)传统的分类IP地址(包括子网掩饰)和非分类域中间路由由CIR选择。
(4)路由选择协议的工作原理。

4.网络层的几个重要概念

4.1.网络层提供的两个服务

在计算机网络领域,关于网络层如何向传输层提供服务(“面向连接”或“不连接”)的问题长期以来一直是争议的话题。
辩论的实质是:谁应该负责计算机通信中可靠的传输? 是网络还是终端系统?

一个观点:让网络负责可靠的交付

这一观点认为,电信网络的成功应用于确保网络负责可靠的传输,而计算机网络应仿效电信网络并使用以连接为导向的通信方法。
在通信之前,建立一个虚拟电路以确保双方之间通信所需的所有网络资源。
如果可靠的网络协议再次使用,发送的子组可以到达一个序列的末点,没有错误、损失或重复。

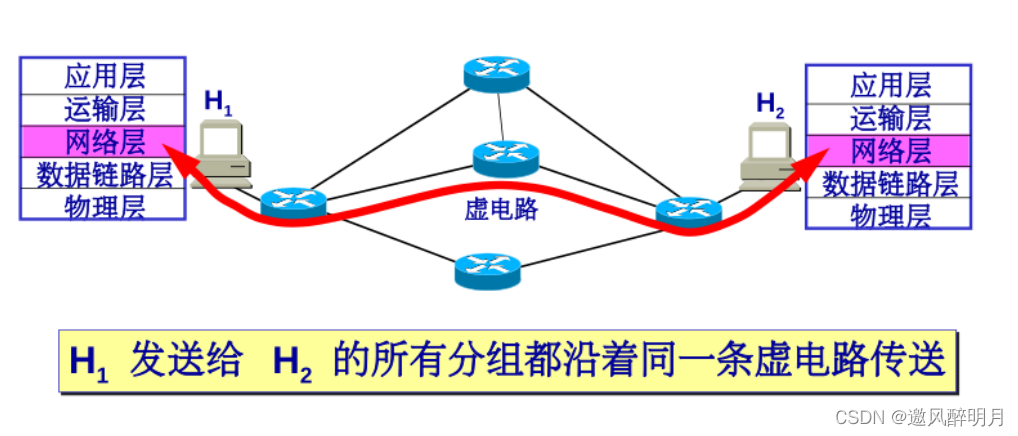

虚电路服务
在这里插入图片描述

虚电路是逻辑连接

假电路意味着它只是一个逻辑连接,并且子集沿着这个逻辑连接在存储传输模式中传输,而不是实际上创建一个物理连接。
注意,电路交换的电话通信首先由实际连接建立。
因此,子群交换的假连接和电路交换的连接只是相似,但并非完全相同。

另一个观点是网络提供数据报告服务

互联网的先驱提出了网络设计的新思路.
网络层的升级只提供简单、灵活、不连接和 effortless的数据报告服务。
网络不需要在发送子集之前建立连接。每个子集(即IP数据消息)被单独发送,并与其前后(未编码)的子集不相关。
网络层不提供服务质量承诺,也就是说,发送的分组可能是错误的、丢失的、重复的和不准确的(未到终点序列),当然也不保证发送的分组的时间限度。

尽最大努力交付

由于传输网络不提供端到端的刑事通信,因此可以以更简单、更廉价的方式进行(与电信网络交换机相比)。
如果在主机上的进程之间的通信(即迭代系统)需要可靠,网络主机的传输层负责可靠的传输(包括错误处理、流量控制等)。
采用这种设计思维的优点是,网络的成本大大降低,操作模式灵活,可适应多种应用。
网络的相互连接程度,充分证明了原来的设计思想的正确性。

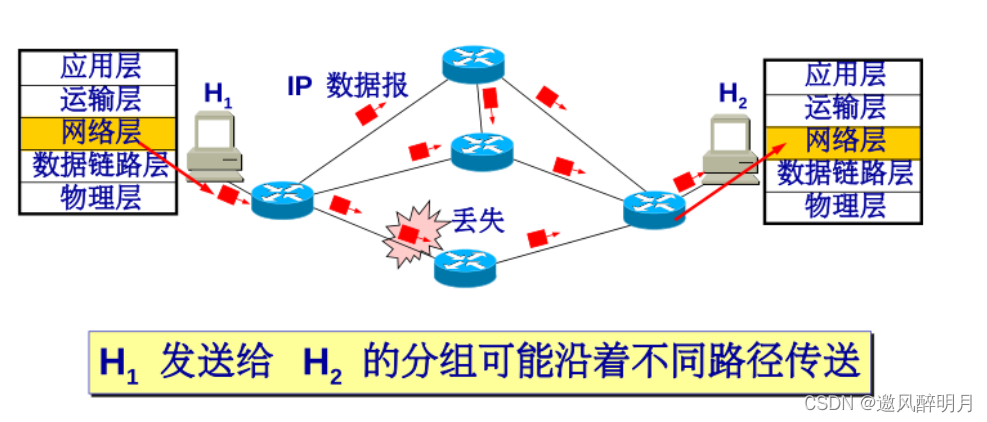

数据报服务
在这里插入图片描述

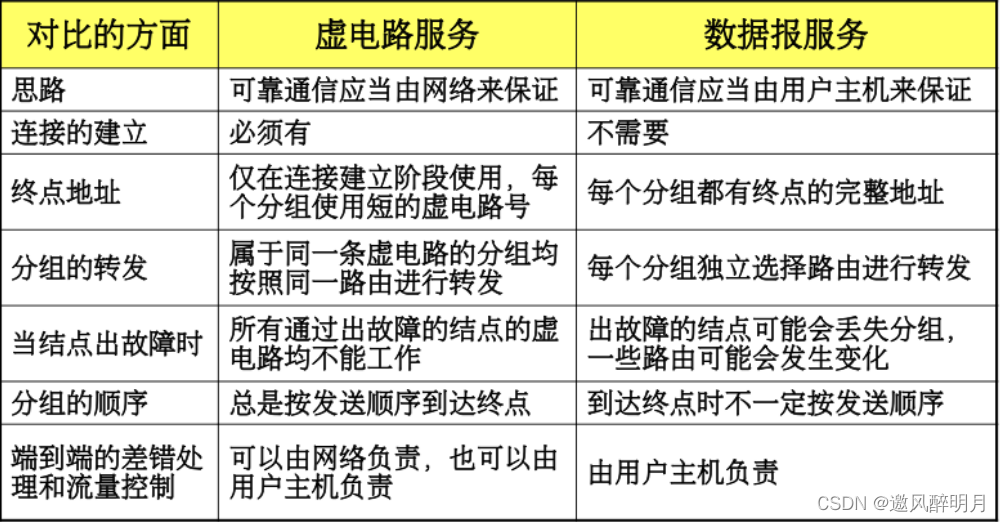

虚拟电路服务与数据报告服务的比较
在这里插入图片描述

4.互联网协议IP

网络协议IP是TCPIP系统中两个最重要的协议之一。
还有三个其他协议可以与IP协议结合使用:
地址解析协议ARP
(Address Resolution Protocol)
Internet Control Message Protocol ICMP
(Internet Control Message Protocol)
跨群管理协议IGMP
(Internet Group Management Protocol)

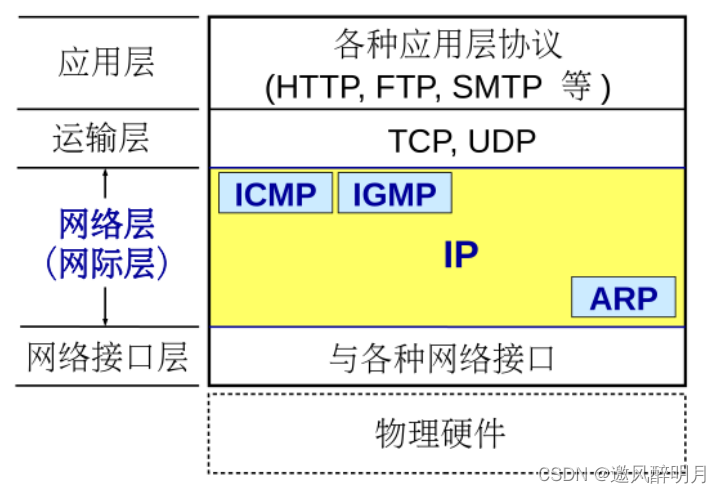

层间网络的IP协议和支持协议
在这里插入图片描述

4.2.虚拟互联网络

互联网络和互相沟通可以导致许多需要解决的问题,例如:
不同的寻址方案
不同的最大分组长度
不同的网络接入机制
不同的超时控制
不同的差错恢复方法
不同的状态报告方法
不同的路由选择技术
不同的用户接入控制
不同的服务(面向连接和不连接)
不同的管理和控制方法等。

问: 如何连接异质网络?

使用一些中间设备相互连接

连接网络需要一些中间设备.
中间装置也称为中间系统或继电器系统。
有五种不同的中间装置:
物理层继电器系统:继电器(重播器)。
数据链层继电器系统: 网络桥或桥接头.
网络层继电器系统: 路由器.
网络桥和路由器的混合物: 桥路由器.
网络层上覆盖系统: 网关.

网络互连使用路由器

当继电器系统是一个传送器或网络桥梁时,它通常不被称为网络互连,因为它只是扩展一个网络,并且仍然是一个网络。
由于网络的复杂性, 目前它被使用较少。
网络互连是指使用路由器进行网络互连和路径选择。
由于历史原因,许多关于TCPIIP的文件将网络层中使用的路由器称为门户。

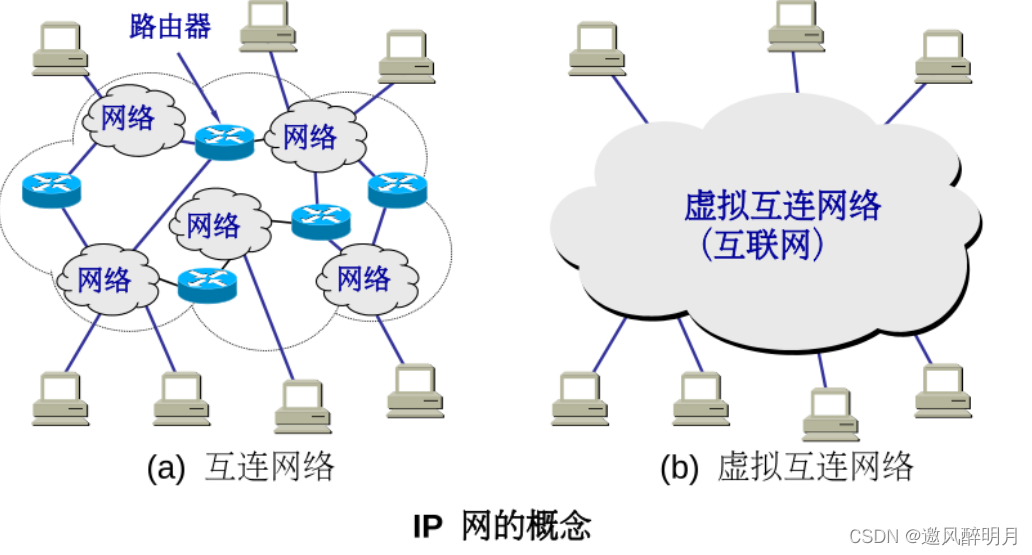

互联网络和虚拟互联网络
在这里插入图片描述

虚拟互连网络的意义

所谓的虚拟互联网络是一个逻辑互联网络,这意味着相互连接的各种物理网络的异质性是客观存在的,但我们可以使用IP协议使这些具有不同性能的网络看起来是一个统一的网络。
使用IP协议的虚拟互联网络可以称为IP网络。
使用虚拟互联网络的优点是,当互联网上的主机通信时,它就像在网络上通信一样,但没有看到互联网络的具体网络异质性细节。
如果TCP协议在这样一个全球IP网络的顶部使用,那将是今天的互联网。

在这里插入图片描述

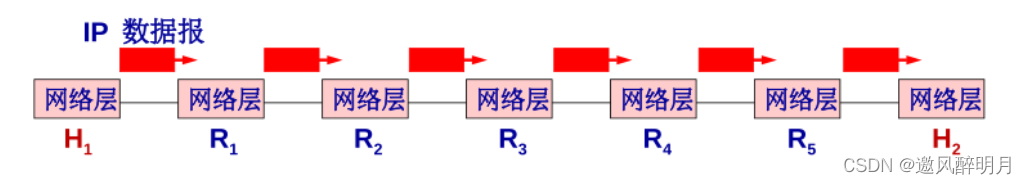

从网络层传输I数据报告

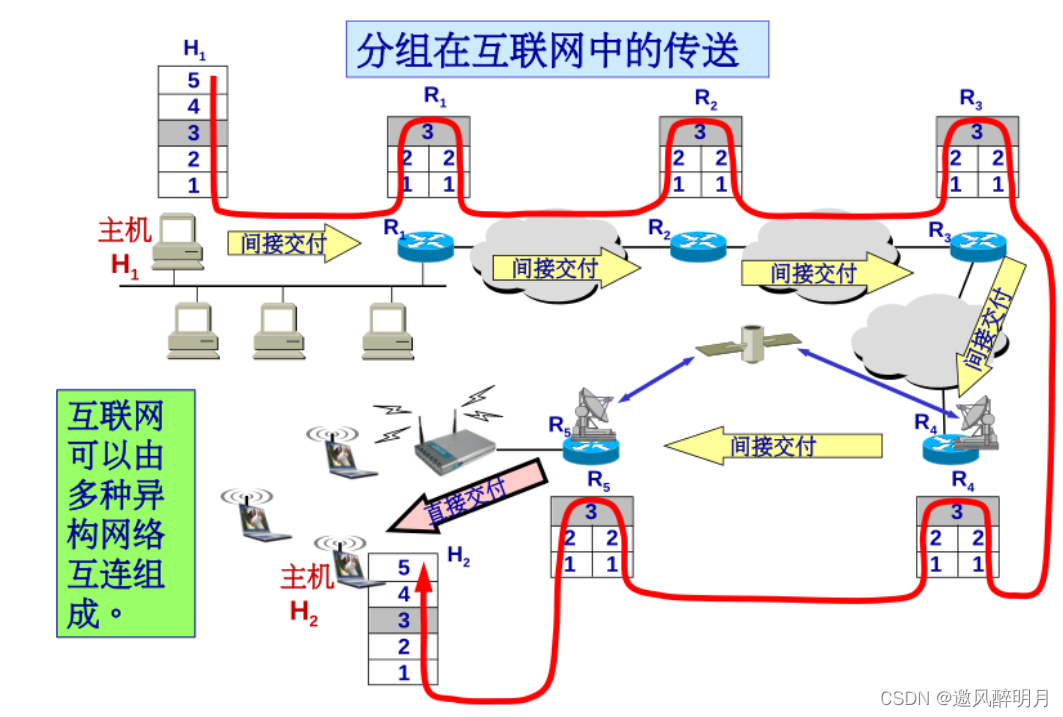

如果我们只从网络层考虑问题,那么可以想象IP数据信息在网络层中传输。
在这里插入图片描述

4.2.IP地址

在TCP/IP系统中,IP地址是一个基本的概念。

IP地址及其代表

我们把整个互联网看作是单一抽象的网络
IP地址是一个独特的32位标识符,分配给每个与全球互联网连接的主机(或路由器)。
IP地址现在由互联网指定名称和号码公司(ICANN)分发。

IP地址的编址方法

分类I地址这是地址的最基本方法,1981年
有关标准协定在该年通过
分发子网这是1985年通过的最基本的处理方法,标准[RFC 950]的一个改进。
这是一个相对新颖的非分类地址方法,于1993年引入,不久便被广泛应用。

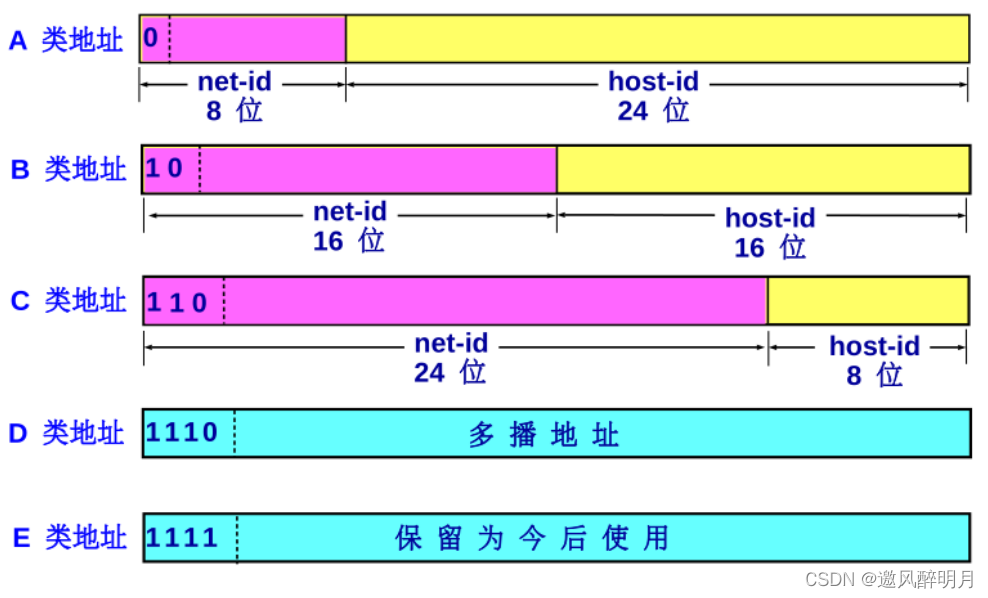

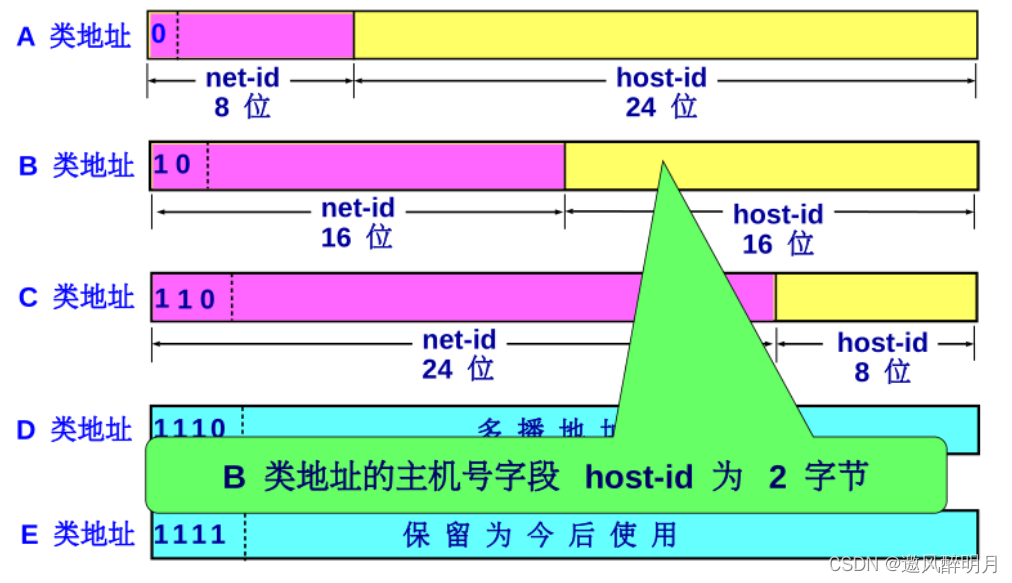

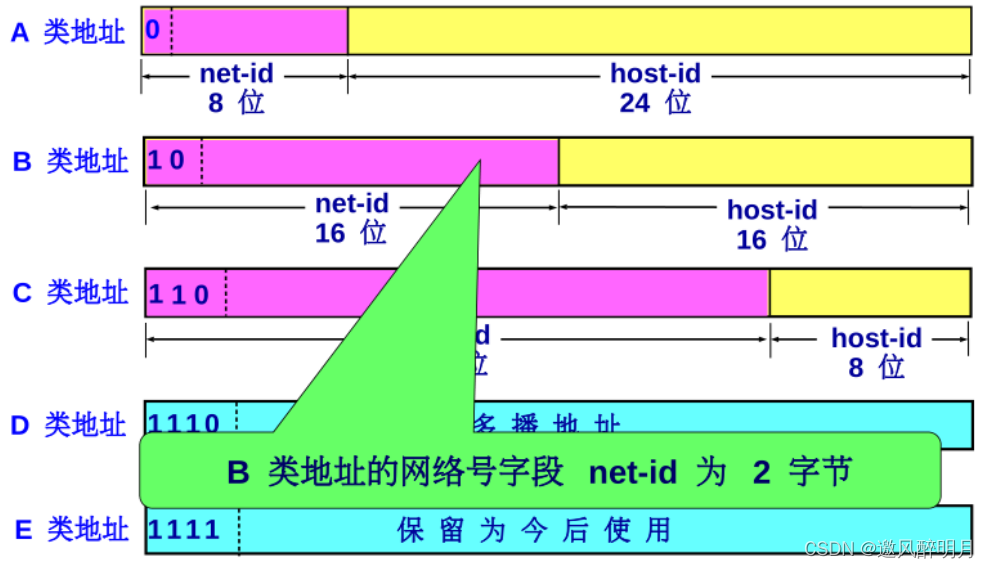

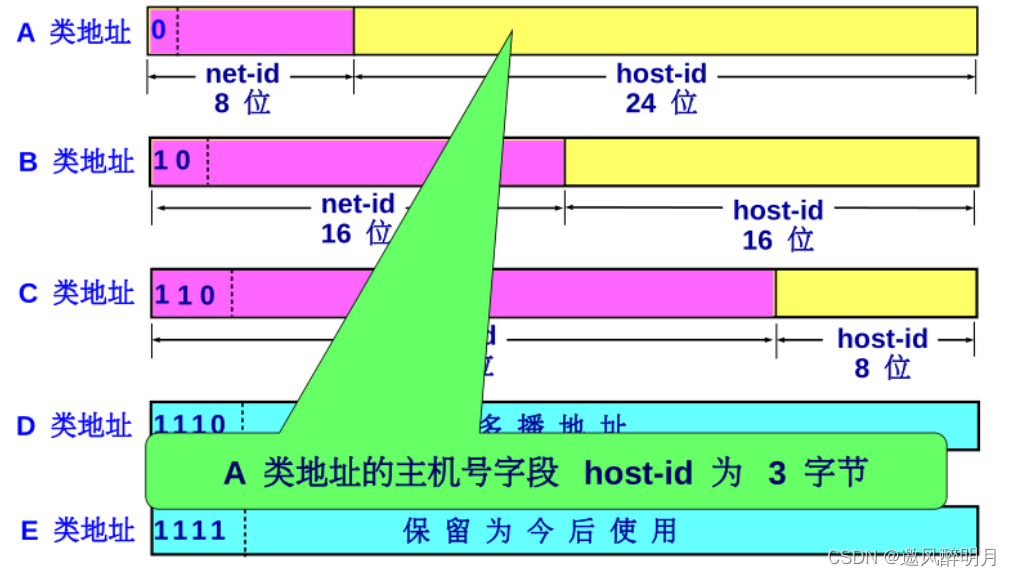

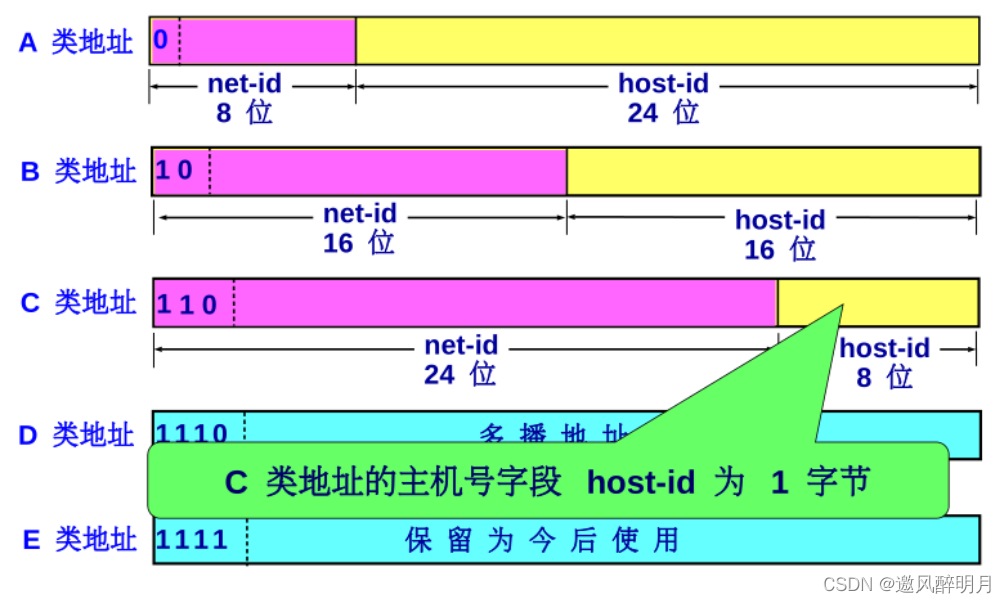

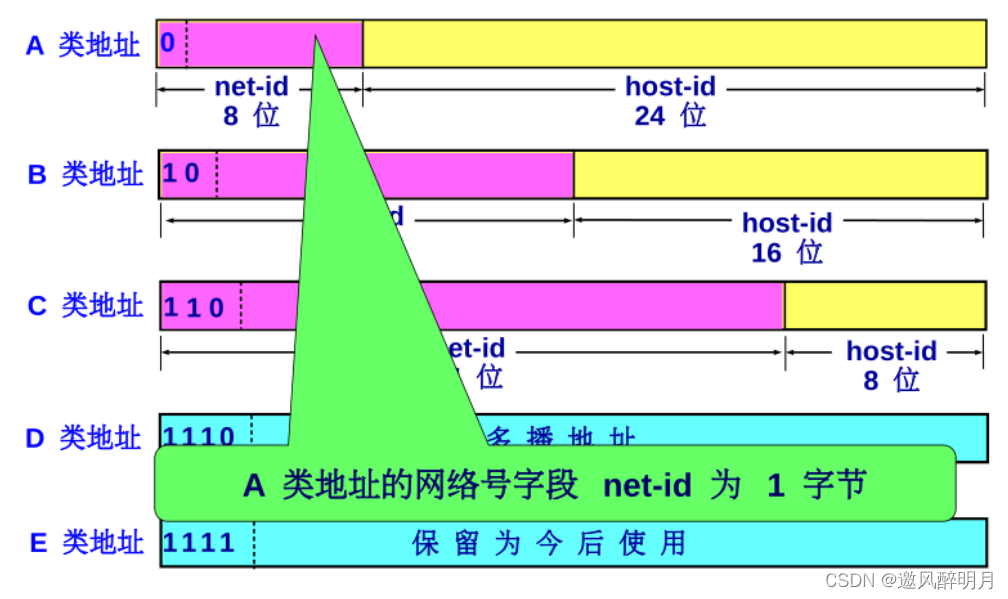

分类IP地址

IP地址分为几个固定类别。
每个类型的地址由两个固定长度的字段组成,其中一个是网络名称 net-id,标志着与主机(或路由器)连接的网络,另一个是主机名称 host-id,标志着主机(或路由器)。
主机编号必须在其前面的网络编号指定的网络内独一无二。
因此,IP地址在整个互联网上都是唯一的。

分类IP地址

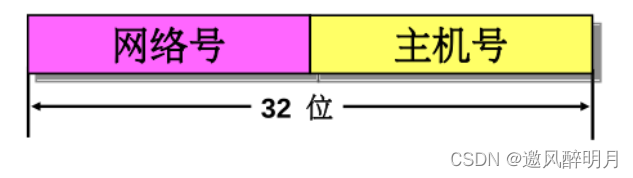

两层IP地址结构如下:

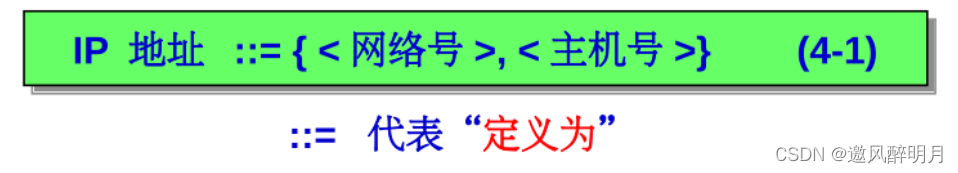

此二级IP地址可以记录为:

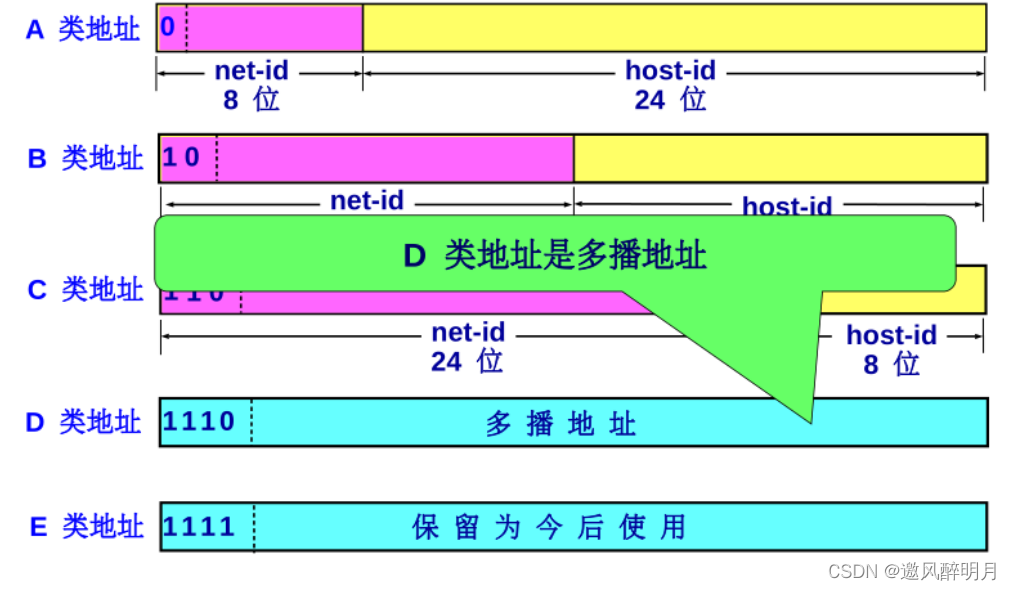

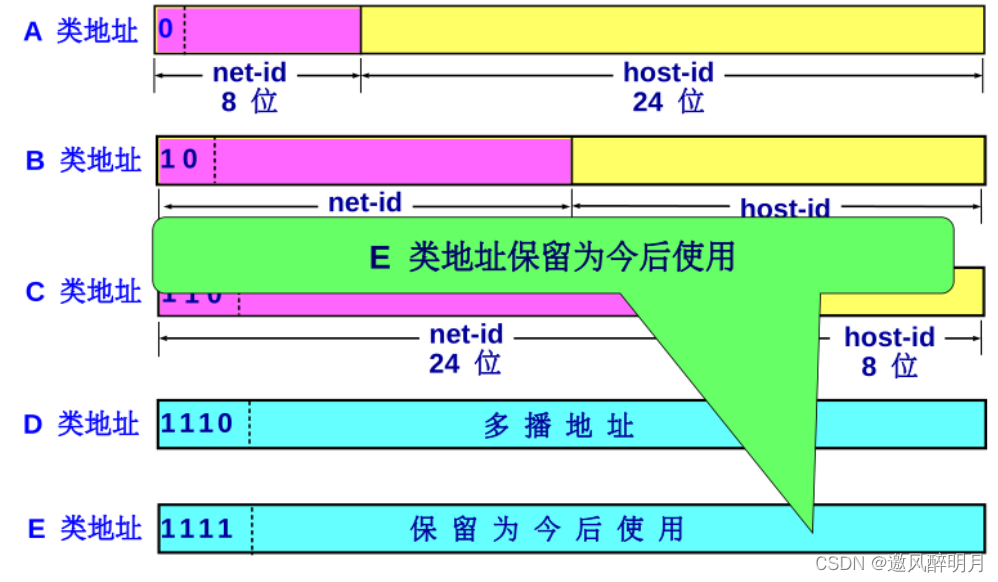

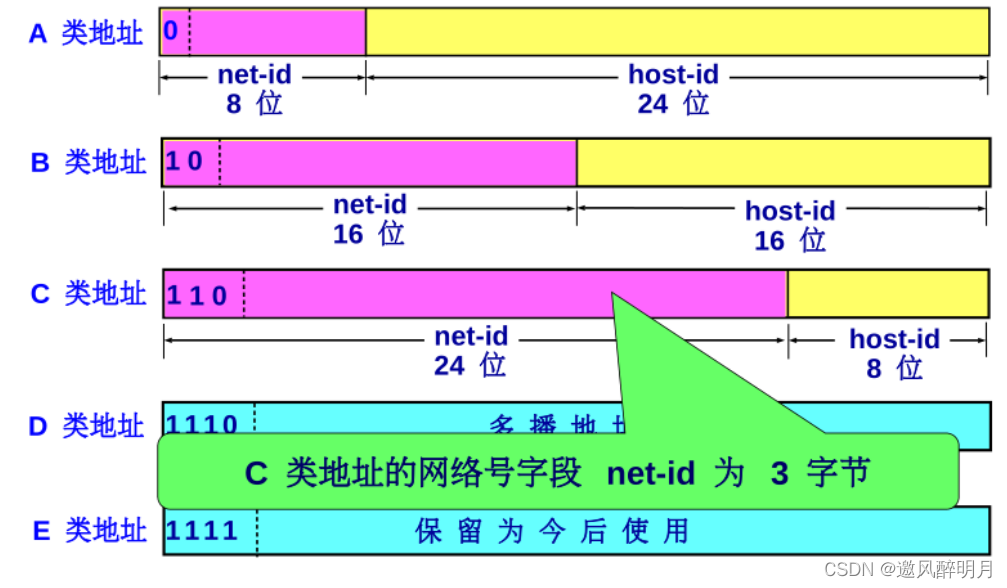

各种IP地址和主机节点的网络节点
在这里插入图片描述

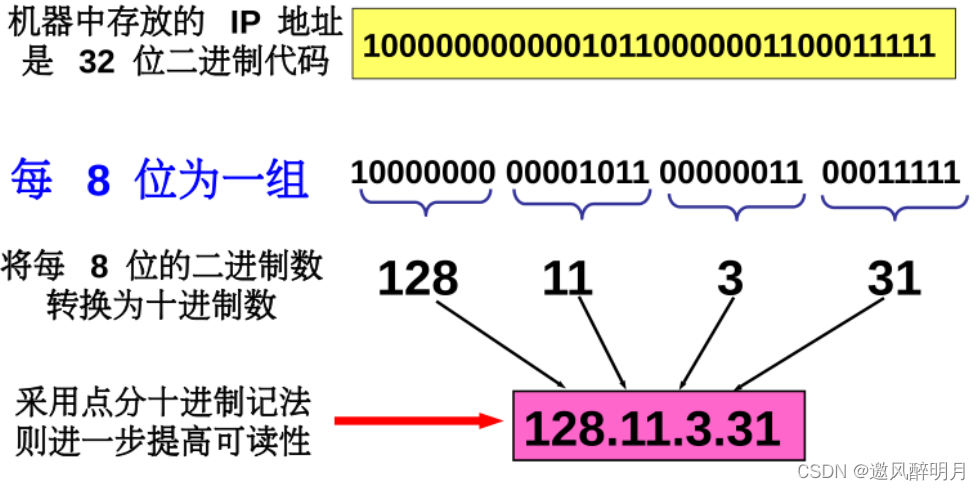

点分十进制记法
在这里插入图片描述

点分十进制记法举例
10000001 00110100 00000110 00000000
129.52.6.0
11000000 00000101 00110000 00000011
192.5.48.3
00001010 00000010 00000000 00100101
10.2.0.37
10000000 00001010 00000010 00000011
128.10.2.3
10000000 10000000 11111111 00000000
128.128.255.0

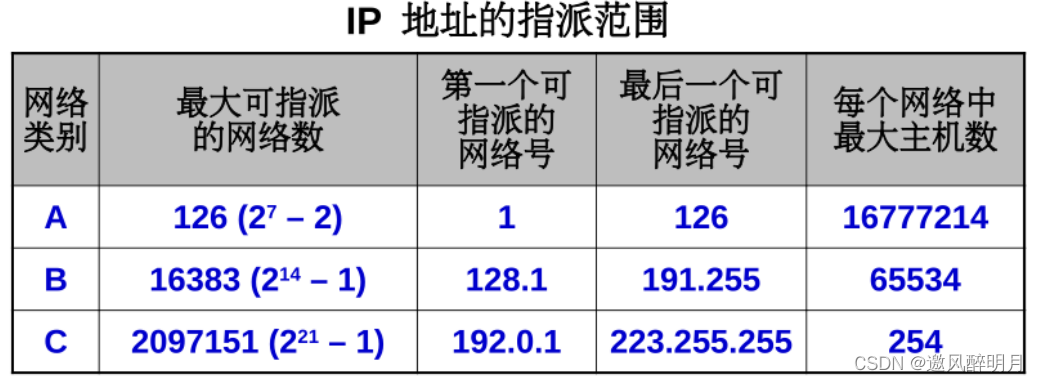

3种常见的IP地址

在这里插入图片描述

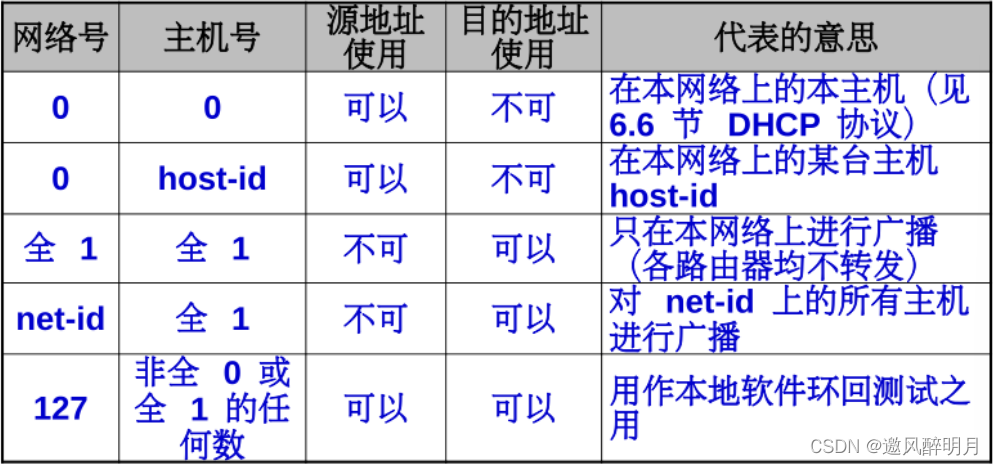

不常使用的特殊IP地址
在这里插入图片描述

IP地址的一些重要特征
(一)IP地址是一种分类地址结构,分层的优点是:

首先,当分配IP地址时,IP地址管理器只分配网络号码,其余的主机号码则由接收网络号码的单元分配。这使得管理IP地址更加容易
第二,路由器只基于与目标主机连接的网络号码(不考虑目标主机号码)发送子集,从而大大减少路由表中的项目数目,从而减少路由表所占的存储空间。
(2)事实上,IP地址是标记主机(或路由器)和链路的接口。
当一个主机同时连接到两个网络时,该主机必须同时有两个相应的I地址,其网络号码必须不同。

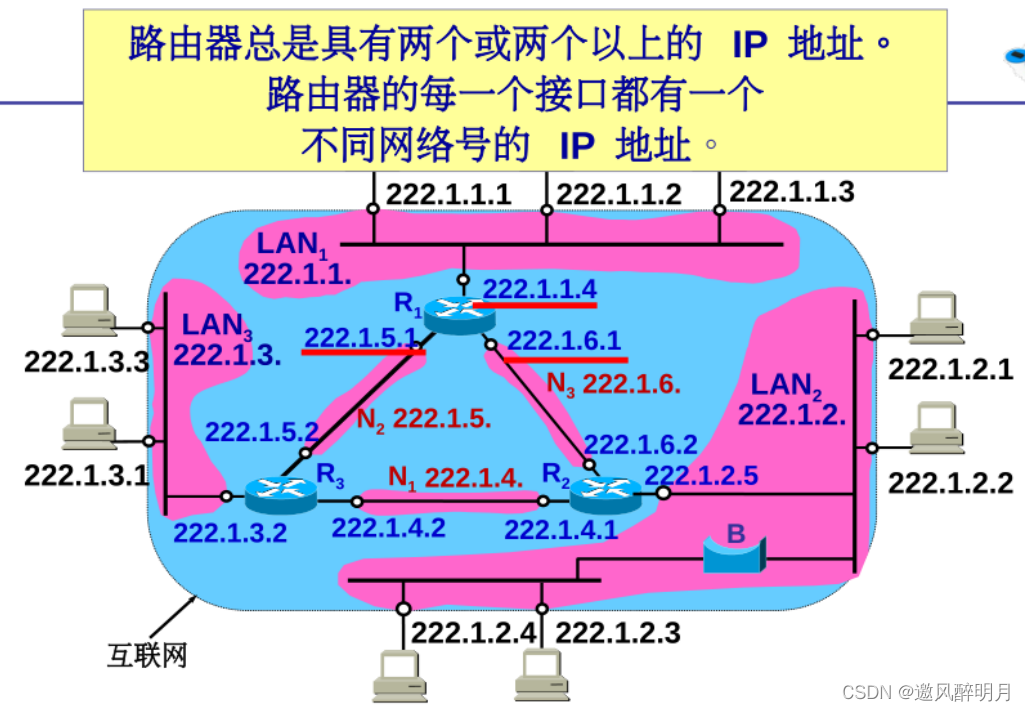

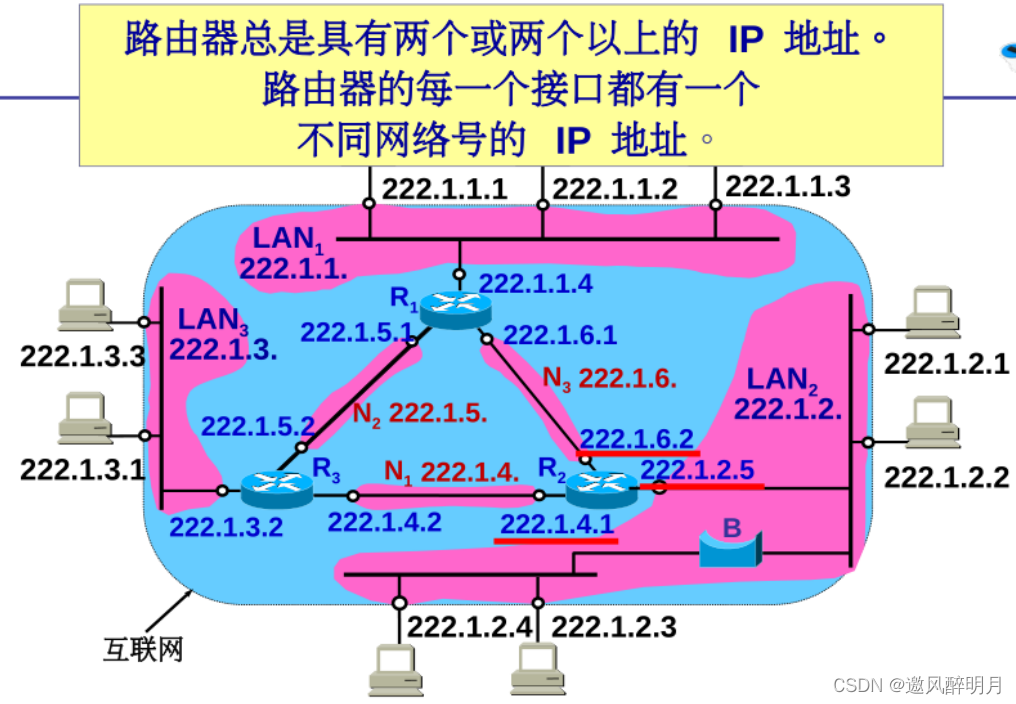

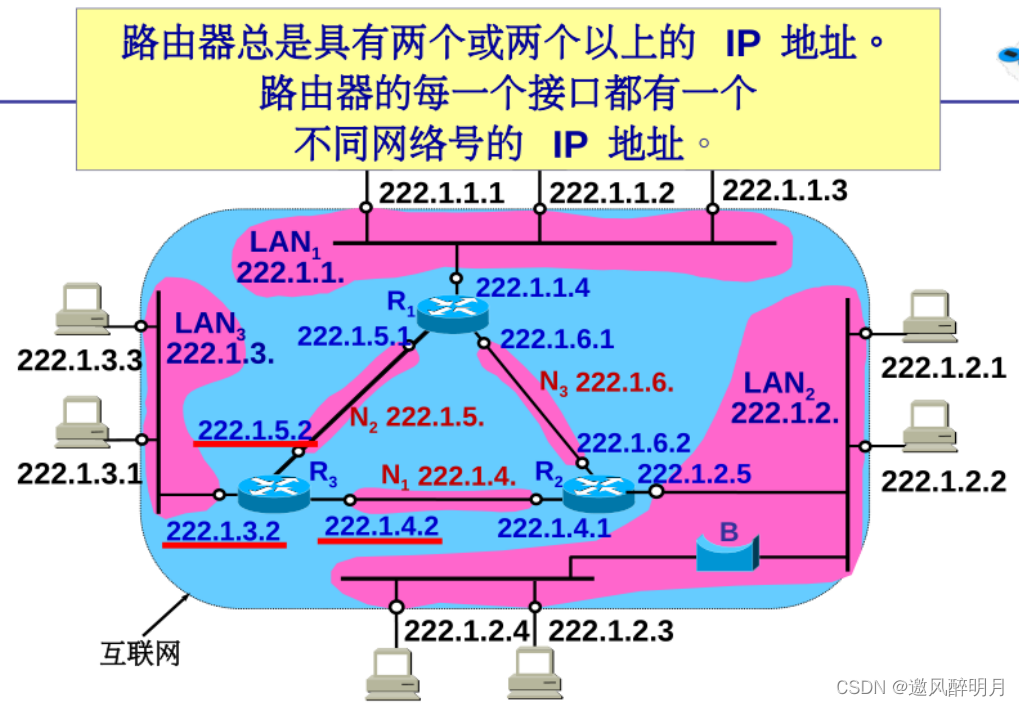

由于路由器应该连接到至少两个网络(以便它能够从一个网络传输IP数据到另一个网络),路由器应该至少有两个不同的IP地址。

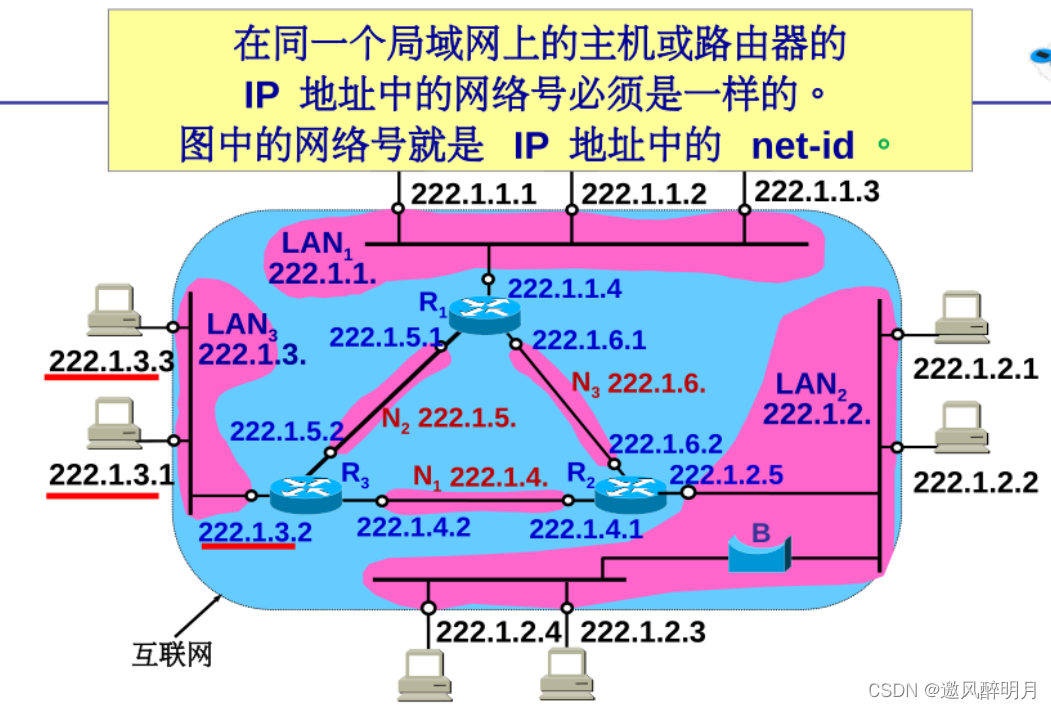

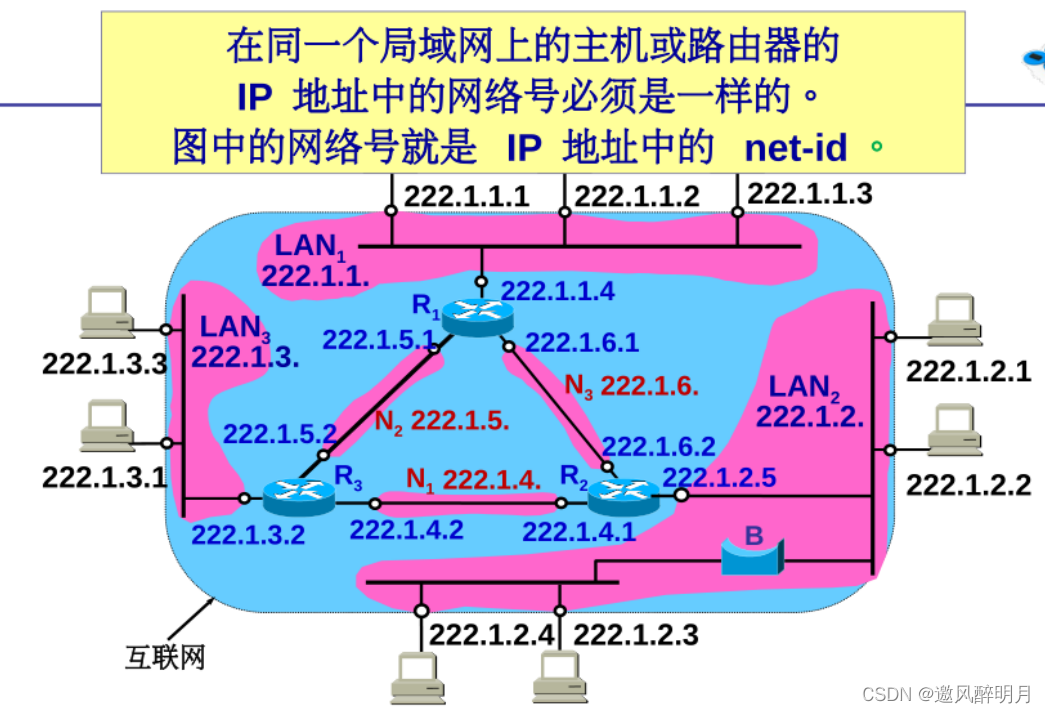

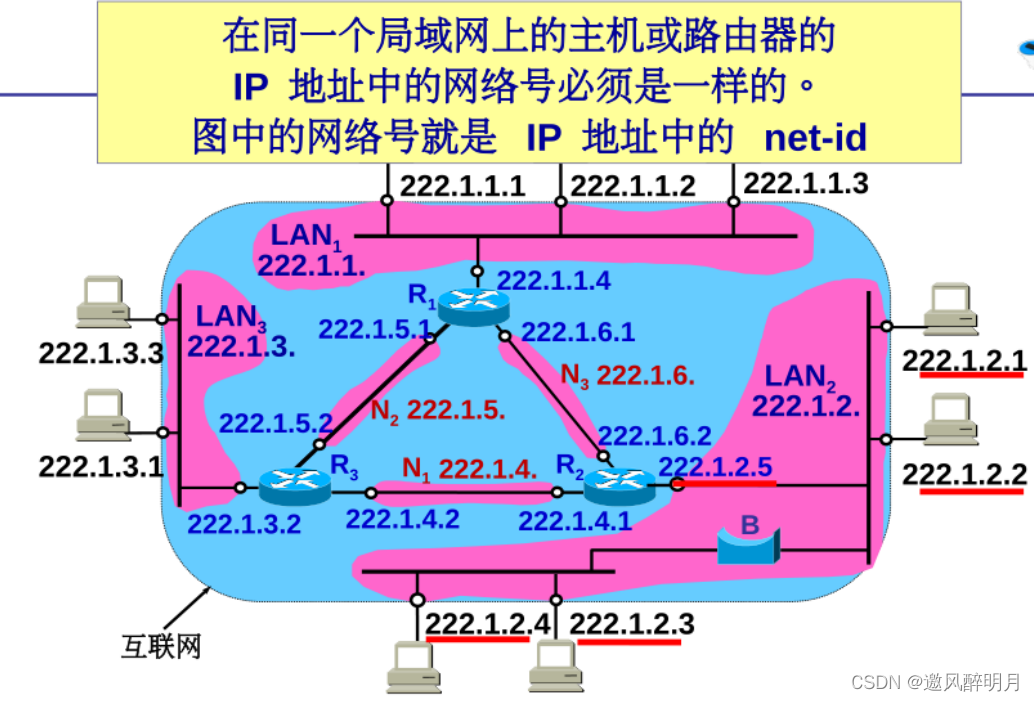

(三)通过发送器或网络桥连接的多个本地网络仍然是网络,因此这些本地网络都具有相同的网络号码 net-id。
(4)所有分配给网络编号的网络,不论是小规模的本地网络或可能覆盖大面积的宽带网络,均等。

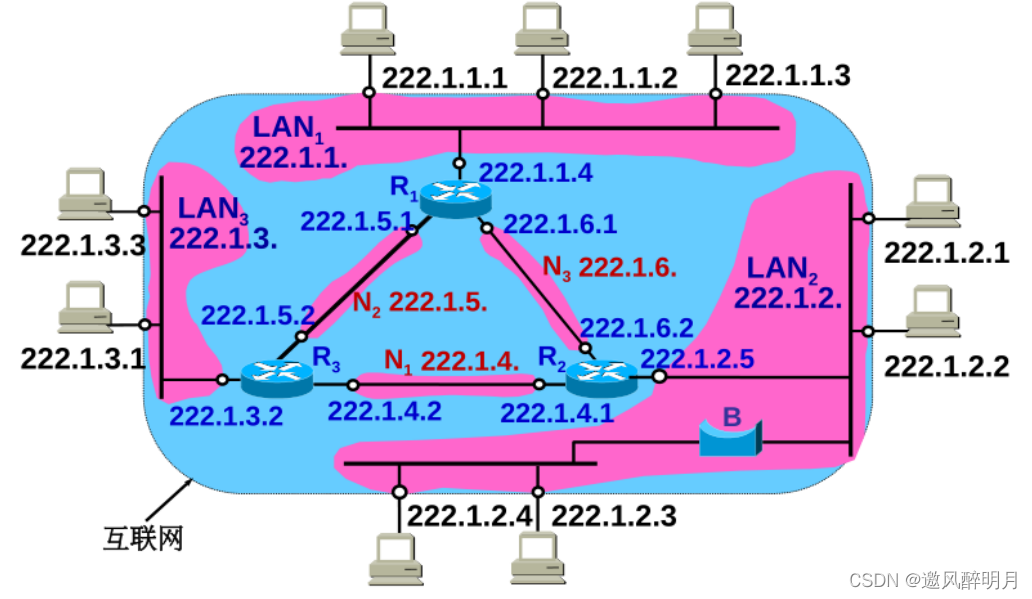

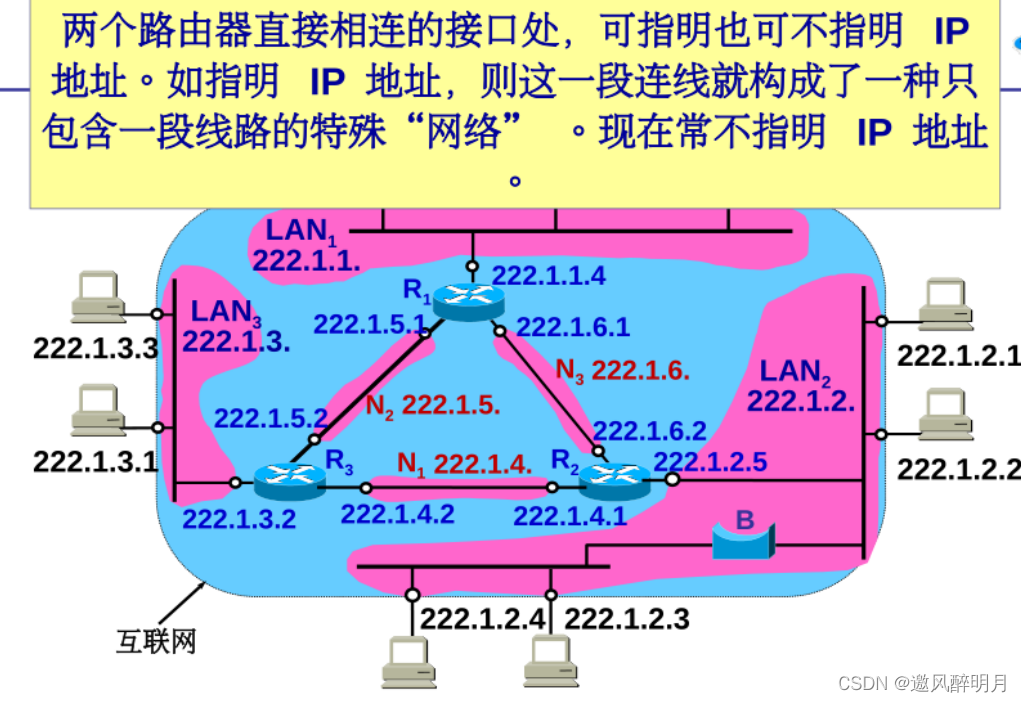

互联网的IP地址
在这里插入图片描述
